Пересвет кнопок руля Тойота Камри V30 плюс дополнительные кнопки справа

22/03/2019 16:56

Занимаясь заменой подсветки всевозможных кнопок в салоне своей Тойота Камри V30 я все же остановился на белом свете и все ранее сделанные замены сгоревших ламп накаливания поменял на светодиодные белого цвета.

Светодиоды белого свечения заказывал на АлиЭкспресс в пластиковых стаканчиках размера Т3 - самые маленькие (идут на все кнопки и подсветку блока климат-контроля) и Т4.2 - идут на подсветку ЖК-экрана климат-контроля.

Заказывал здесь:
Светодиоды Т3, Т4.2
Светодиоды 3528 белые, красные, зеленые, синие
Ссылки не партнерские, а скрытые от индексации...

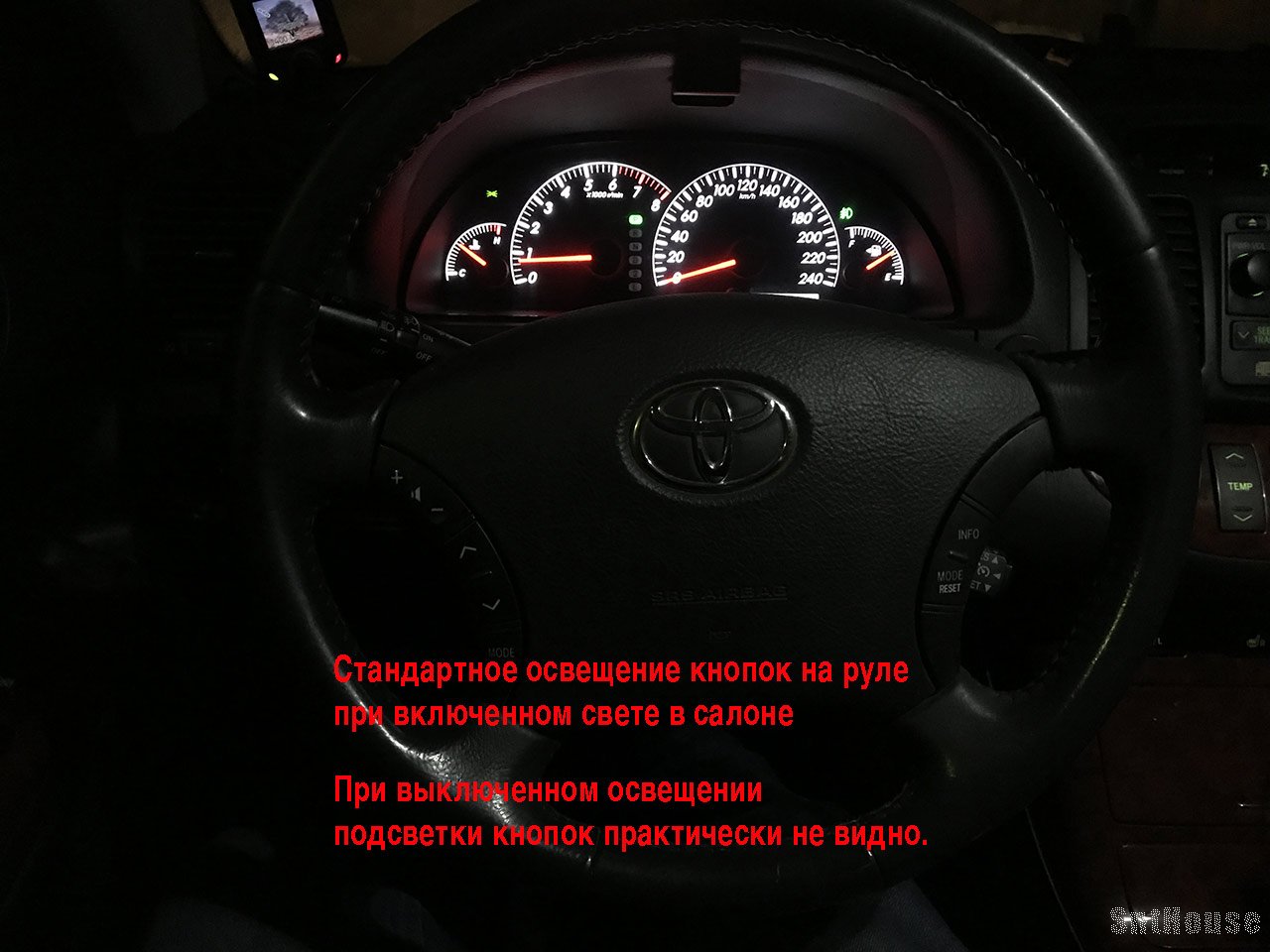

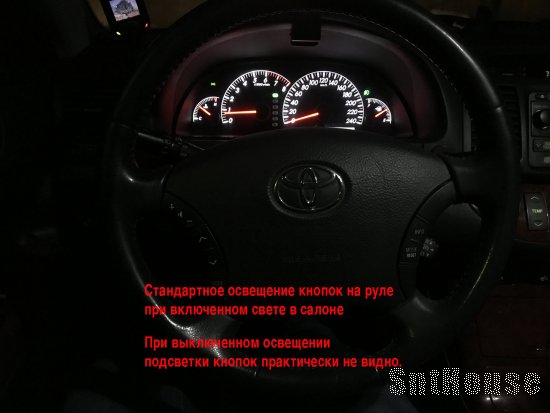

На руле подсветка имеющихся кнопок в темноте у меня практически не видна, настолько слабенькие там светодиоды стоят.
Светодиоды решил поменять не только в левом блоке кнопок, но и в правом и заодно с правой стороны поставить дополнительно кнопки управления телефоном/громкой связью.

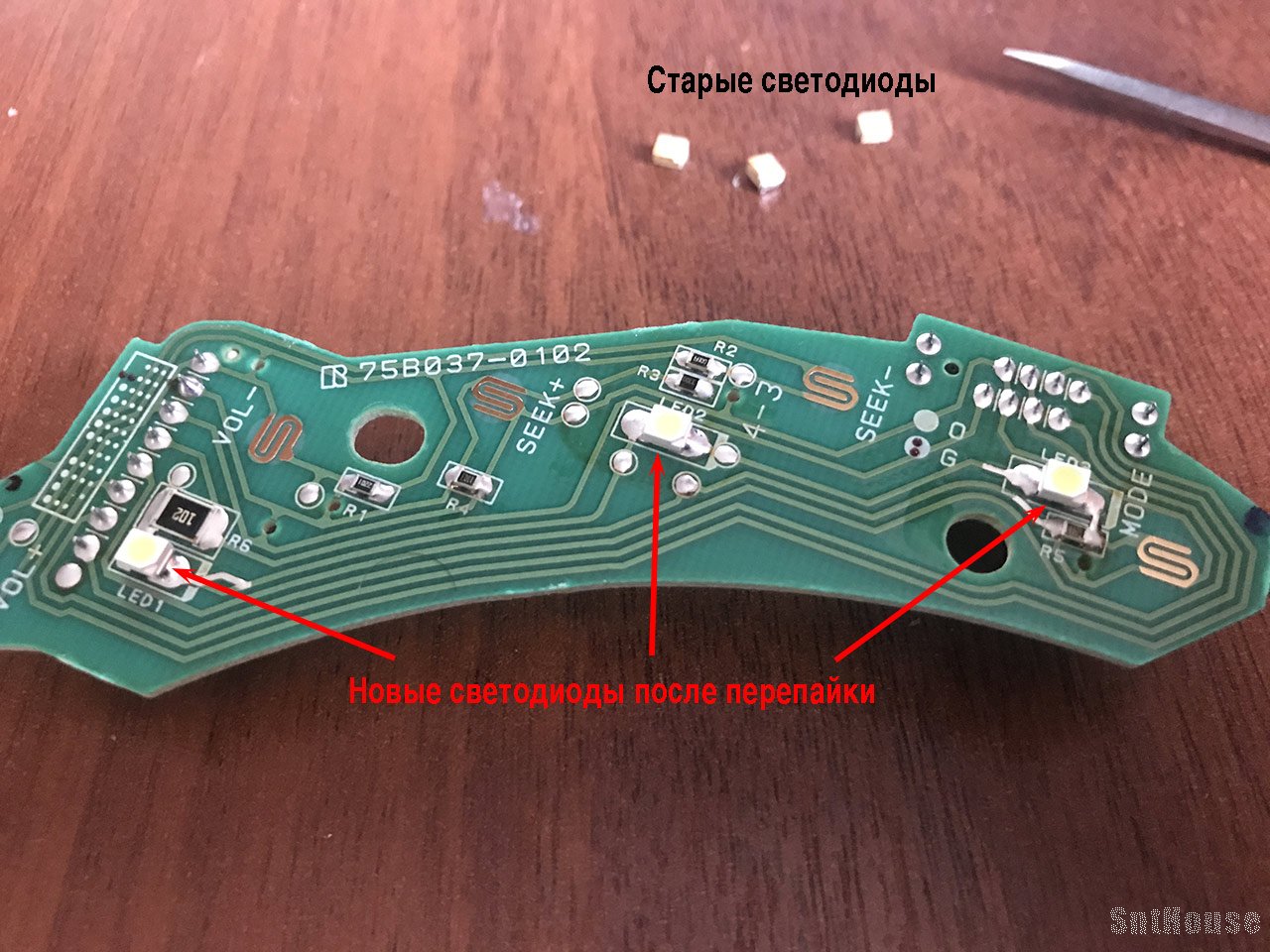

Для замены светодиодов на печатной плате кнопок управления использовал имеющиеся у меня несколько штук светодиодов белого цвета GNL-1210WC, которые покупал здесь - www.ledlamps.ru
Артикул светодиодов на сайте - 85604.
У этих светодиодов сила света 700мКд.

При замене кнопок и их пересветом использовал найденные на сайте https://www.drive2.ru статьи:

jdm-cherry - Руль. Топ жир
Здесь хорошо показаны манипуляции по изменению дорожек платы.

Interceptor083 - Апгрейд руля
Здесь подсмотрел для себя идею установки пары светодиодов разного цвета и установки перегородки между ними.

Итак постараюсь описать подробную инструкцию с самого начала.

Мое видео:

1 - СНЯТИЕ БЛОКОВ КНОПОК

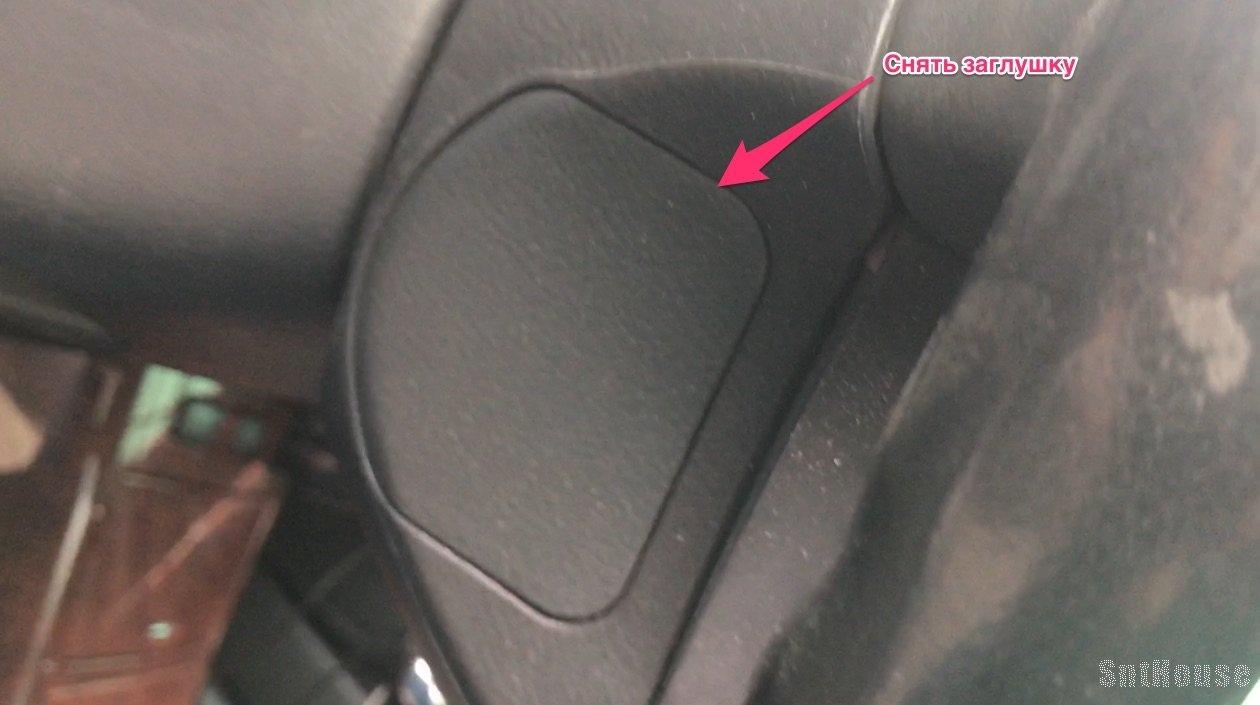

По бокам руля Тойота Камри V30 имеются полукруглые заглушки которые необходимо снять.

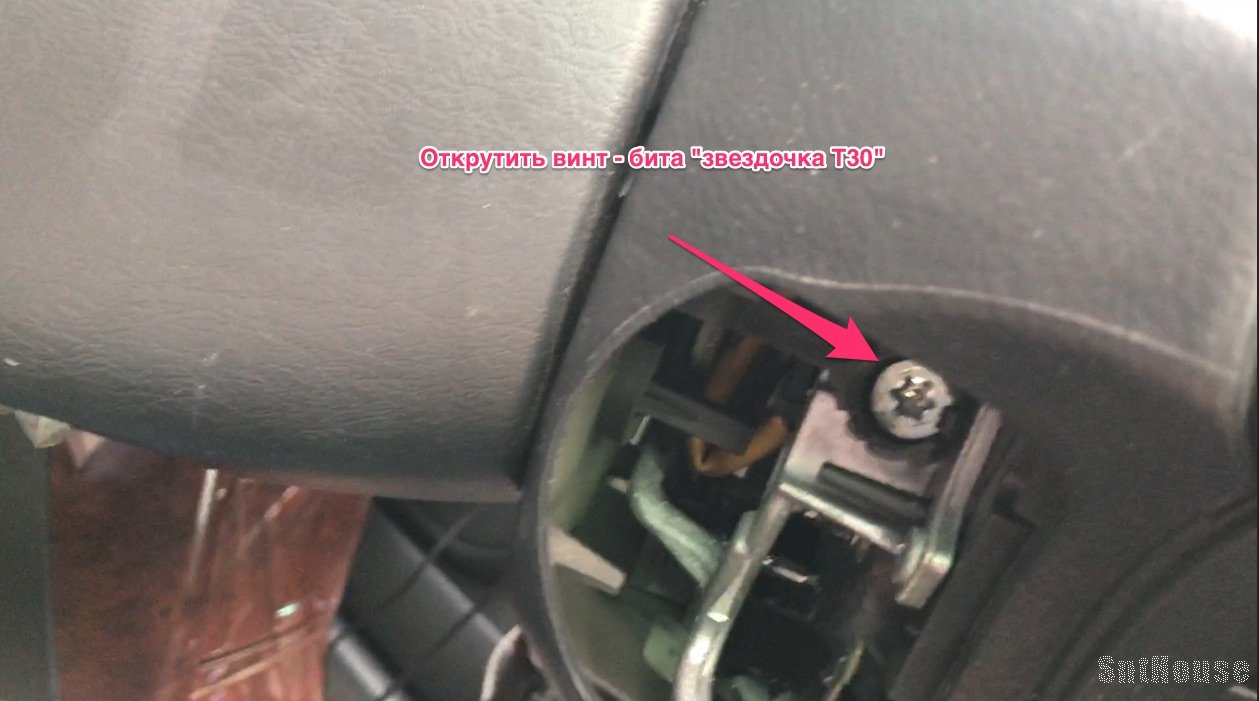

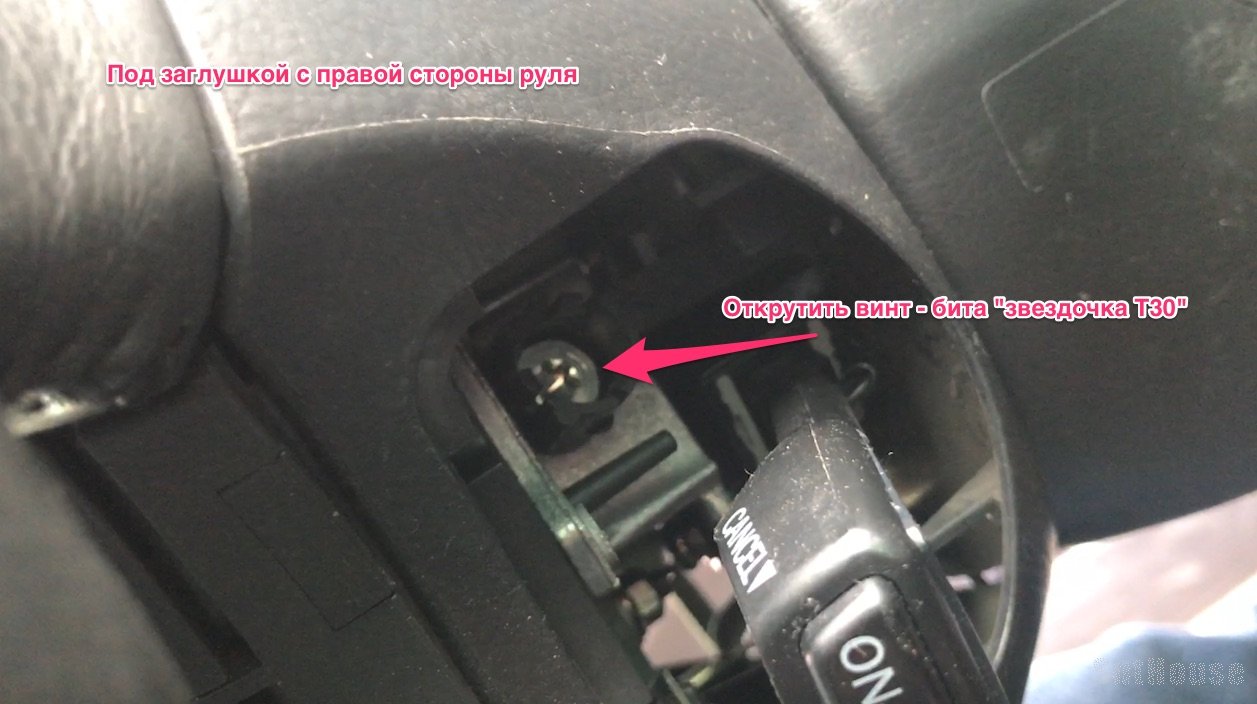

Отверткой с битой-звездочкой размером Т30 откручиваем по одному винту с каждой стороны.
Можно не бояться их потерять - они заблокированы в своих посадочных местах пластиковыми "защелками".

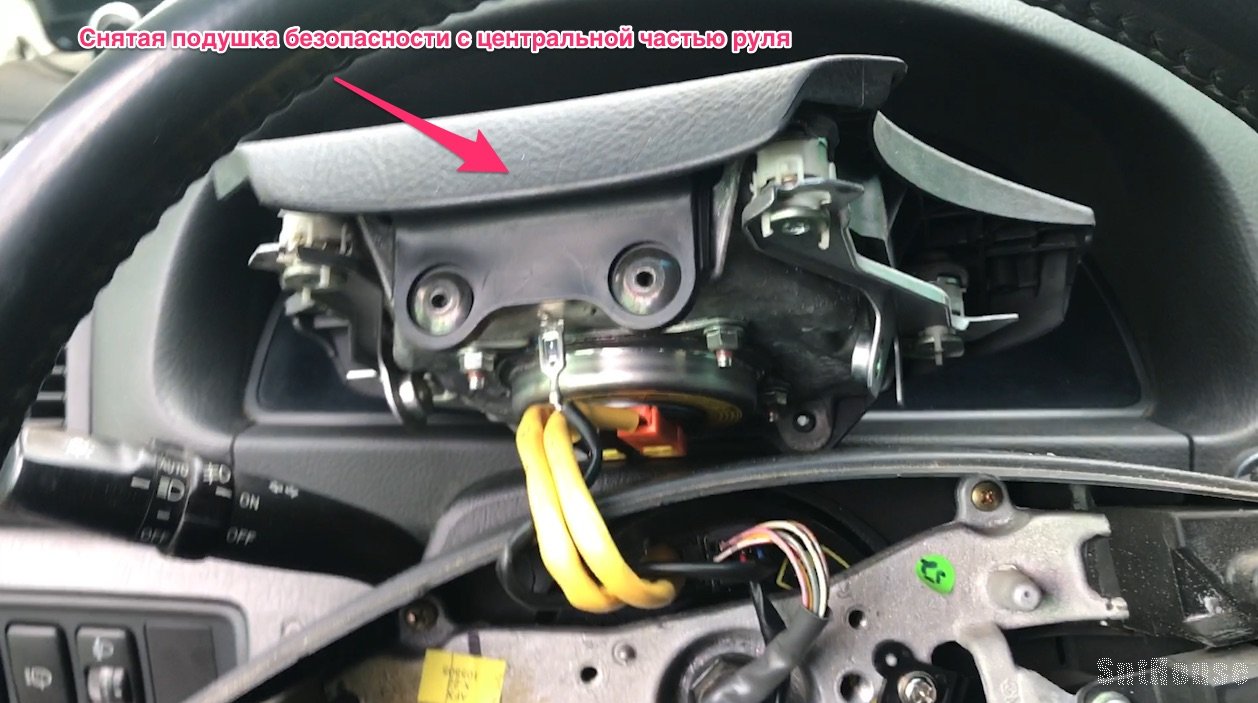

Немного потянув эту "защелку" на себя освобождаем центральную часть руля с подушкой безопасности.
Я эту часть просто укладывал сверху руля не отключая разъемы самой подушки безопасности.

Заглушки

Винты под звездочку Т30

Убираем центральную часть руля

Откручиваем винты

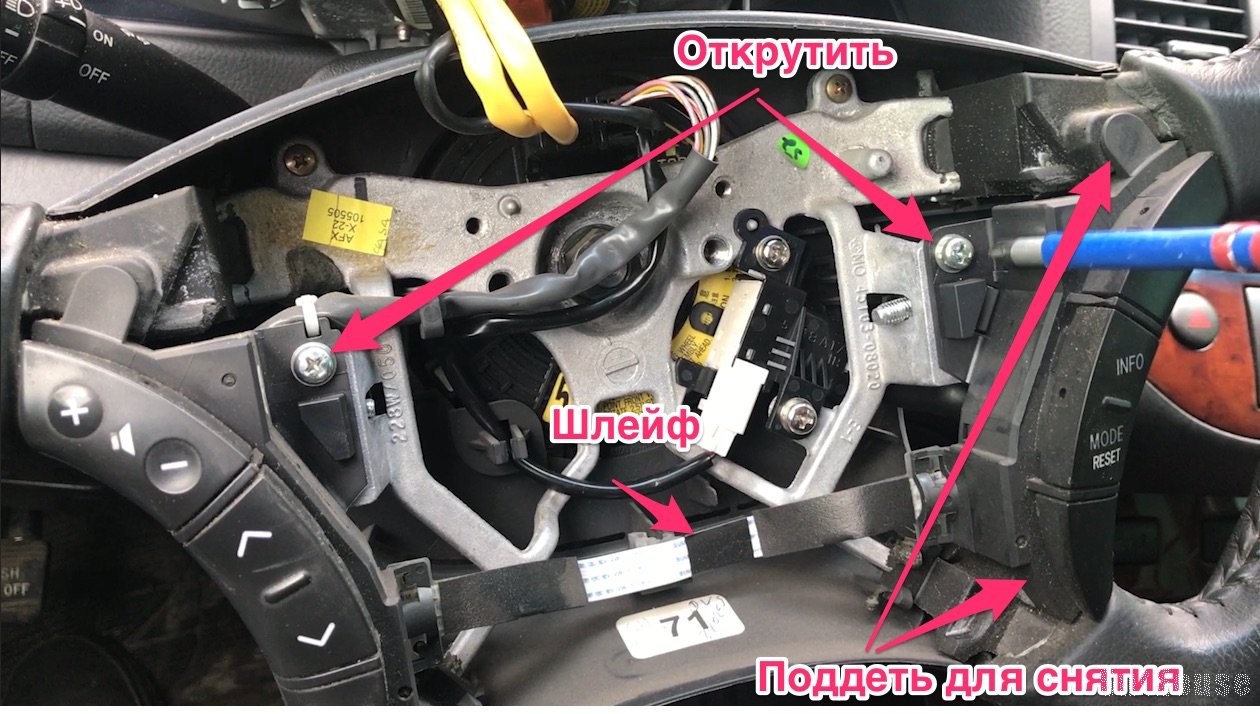

Видим слева и справа наши пластиковые блоки с кнопками управления и шлейф между ними.

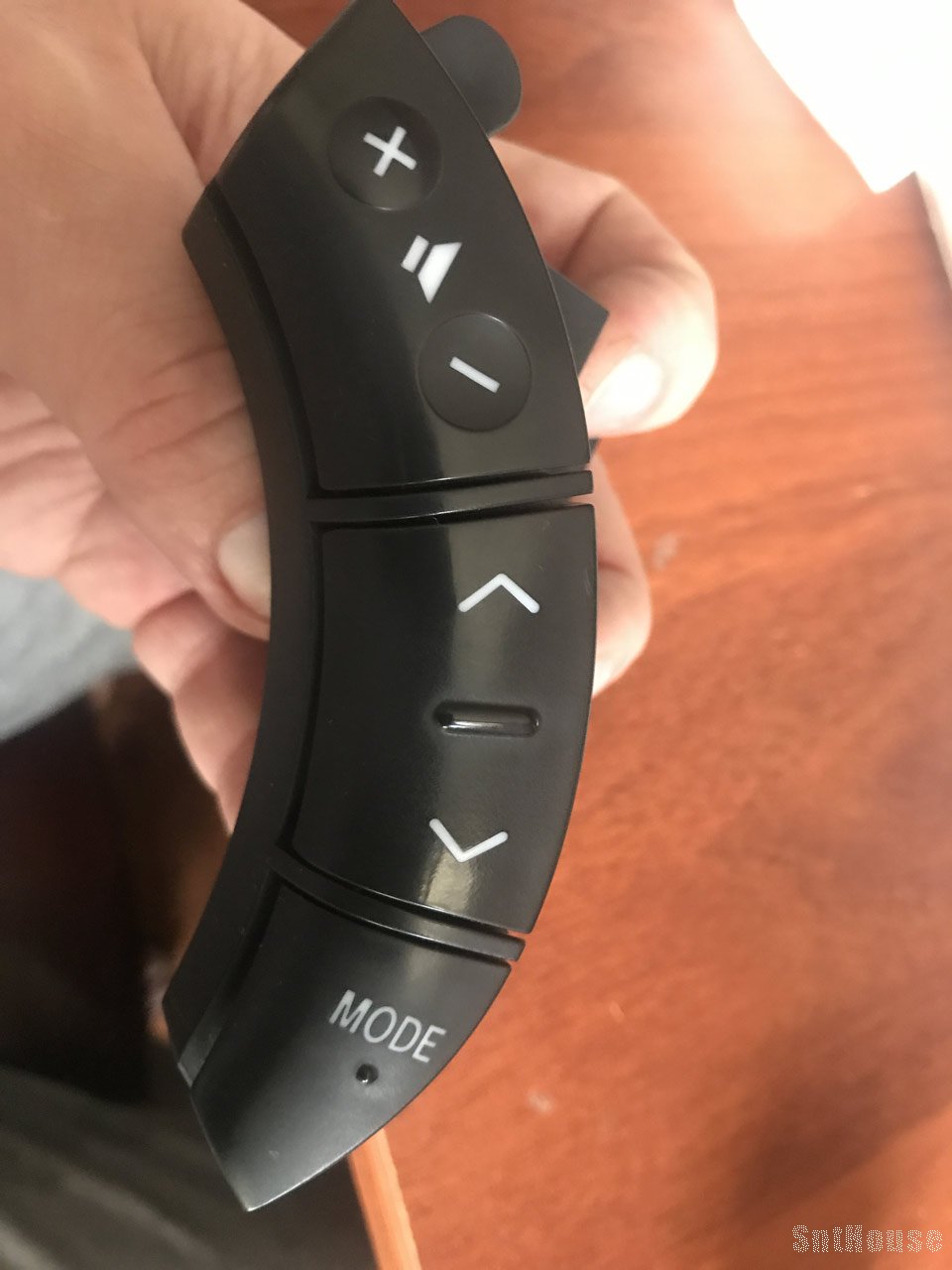

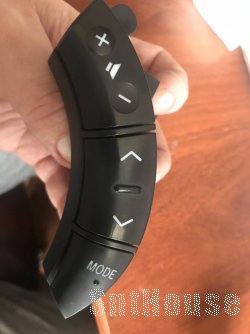

Снимаем левый блок с кнопками.

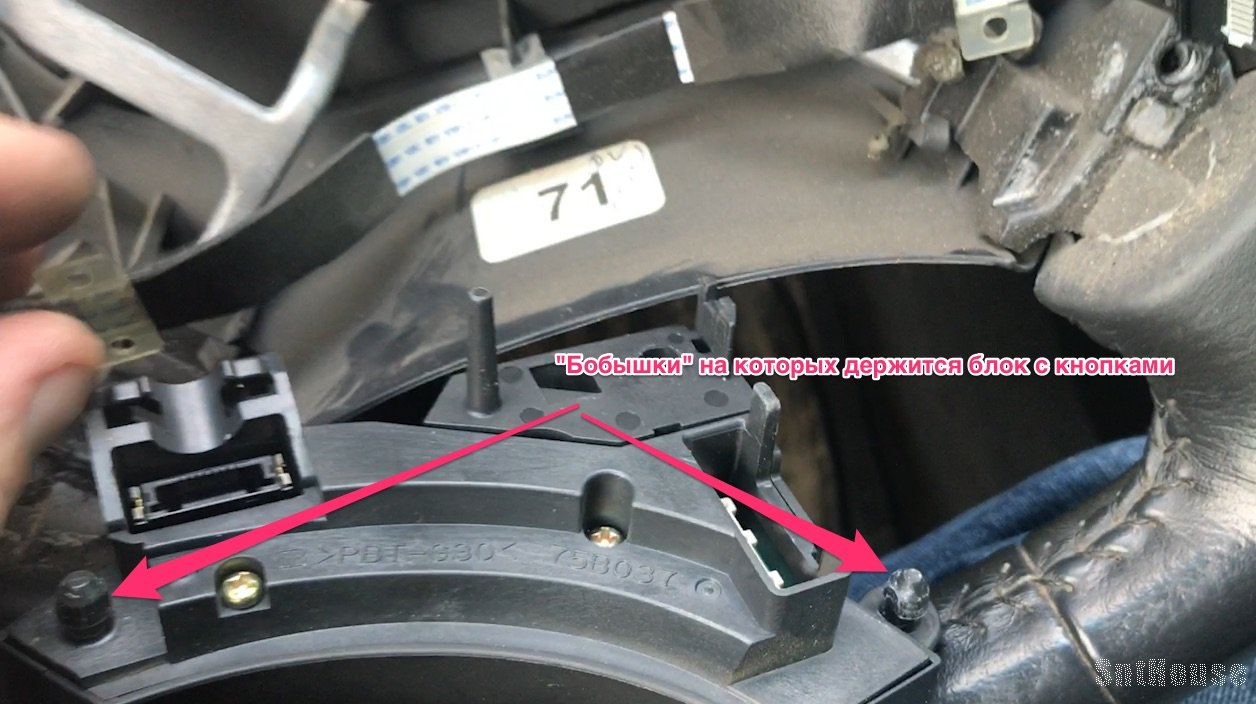

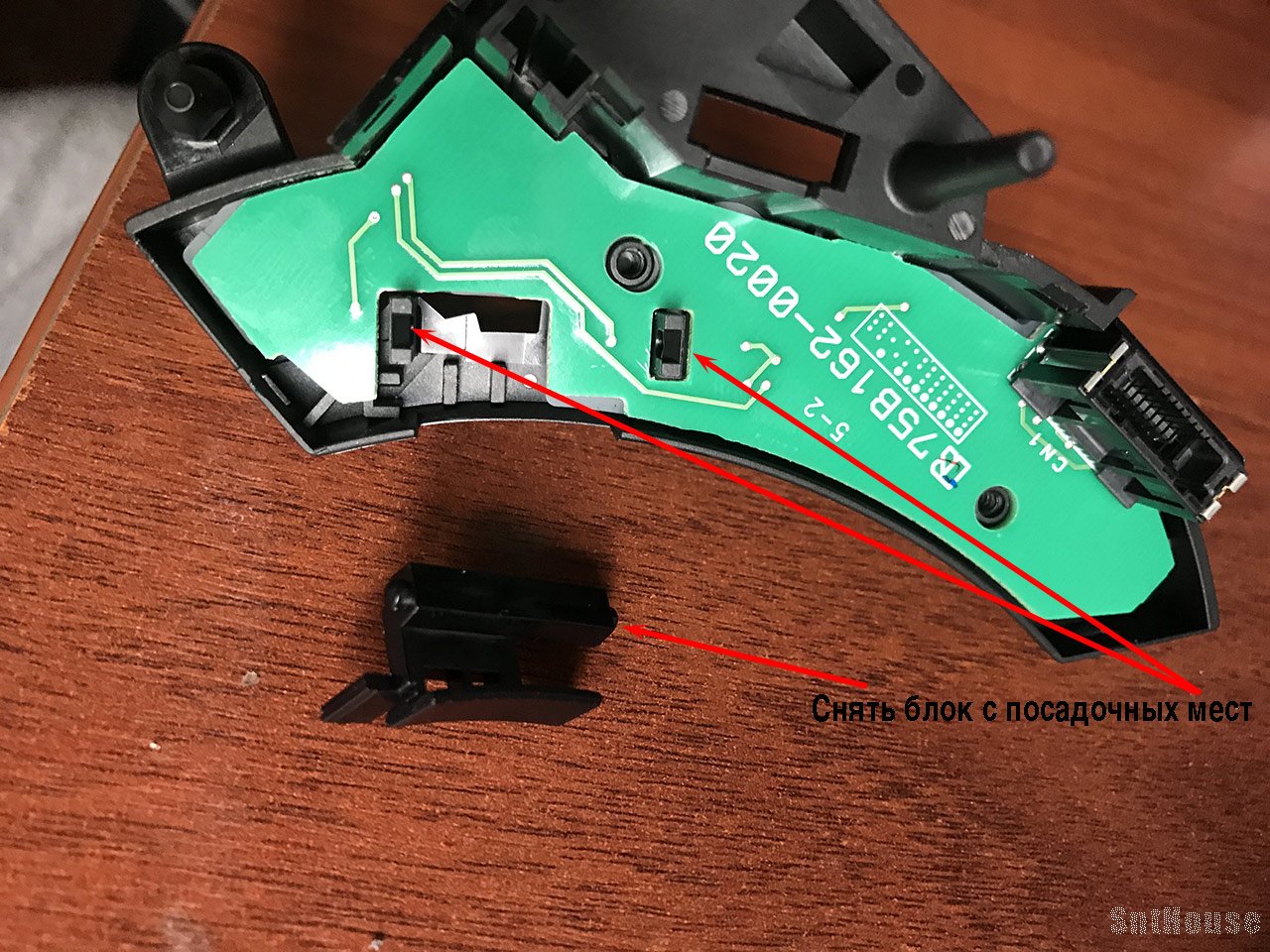

Для этого откручиваем один винт и поддеваем блок с кнопками снизу и сверху - он там держится на "бобышках" которые плотненько вставляются в отверстия.

Из левого блока вынимаем пластиковый разъем и снимаем шлейф.
Для снятия шлейфа необходимо открыть/отщелкнуть крышечку на которой написано PULL.
Когда она откроется к ней прижимаем сам шлейф и просто вытягиваем разъем из посадочного места - там защелок уже нету.
Все - блок с кнопками с левой стороны освобожден!

С правой стороны делаем то же самое:
- откручиваем крепежный винт,
- поддеваем снизу и сверху блок и вынимаем его с посадочных мест
- снимаем шлейф как с левой стороны.

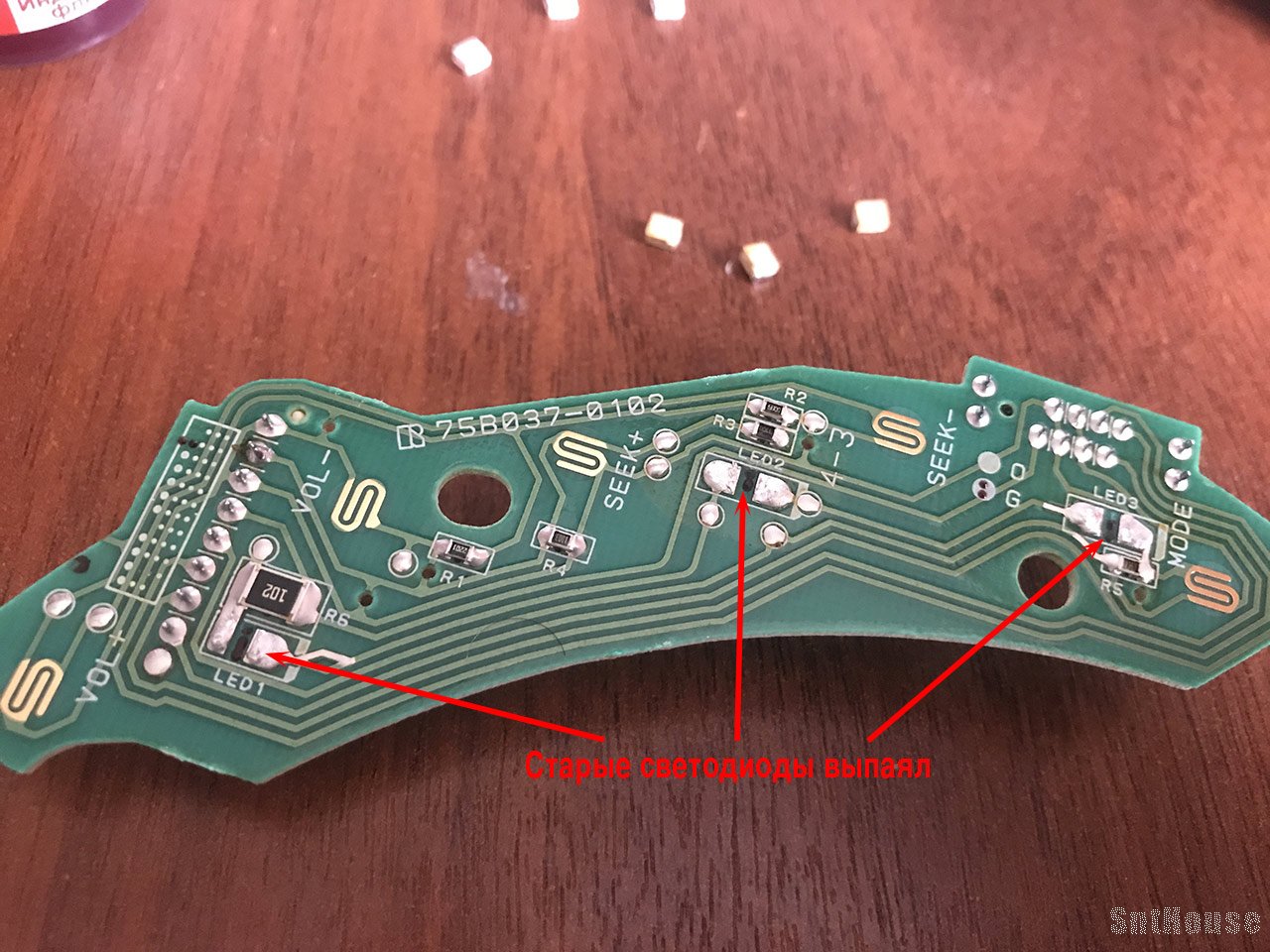

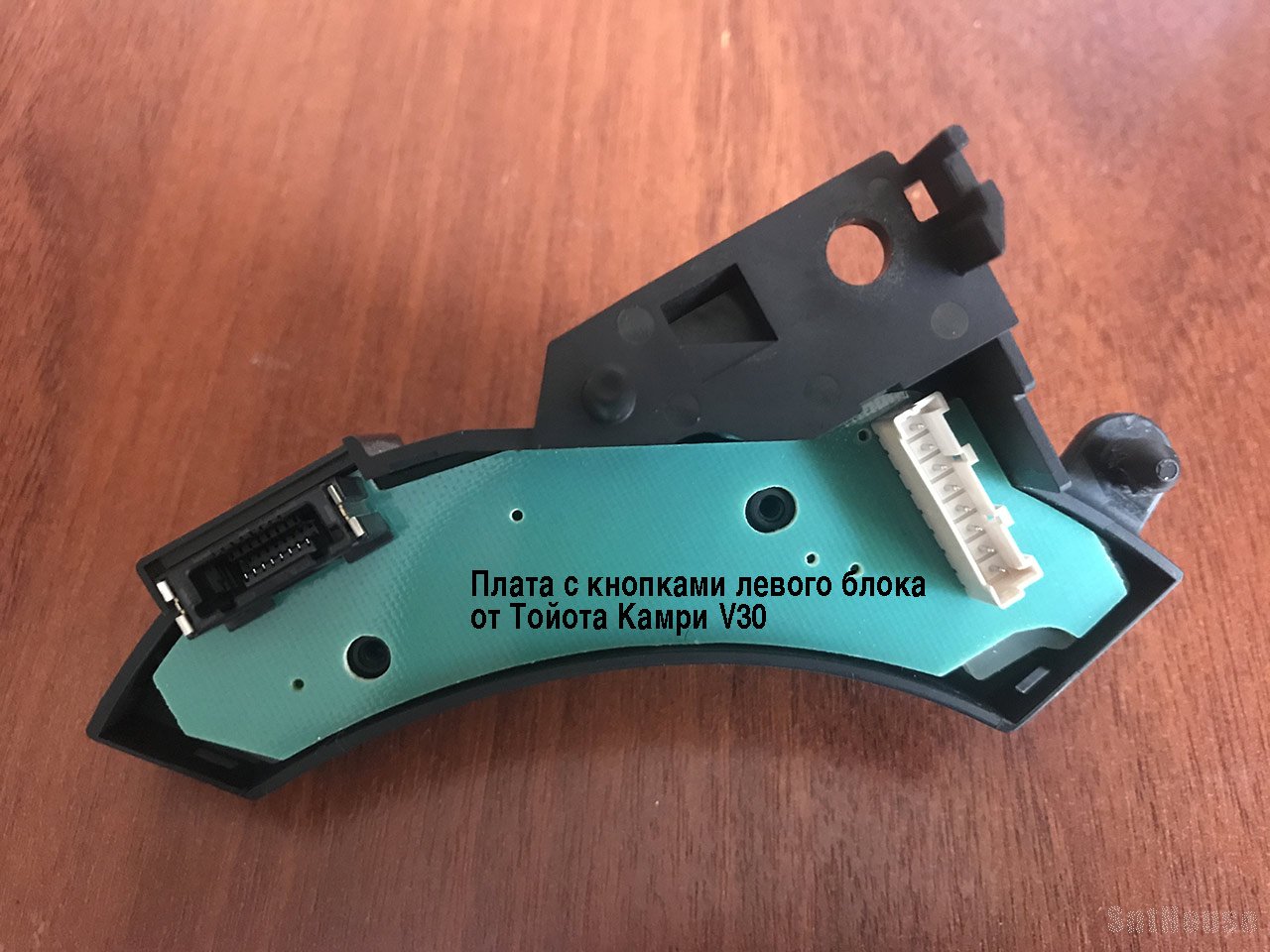

2 - ПЕРЕПАЙКА СВЕТОДИОДОВ НА ЛЕВОМ БЛОКЕ

На ютубе по перепайке светодиодов также нашел хорошее видео:

Здесь подробно показано как разобрать сам блок с кнопками.
На этом видео показана перепайка светодиодов левого блока кнопок.

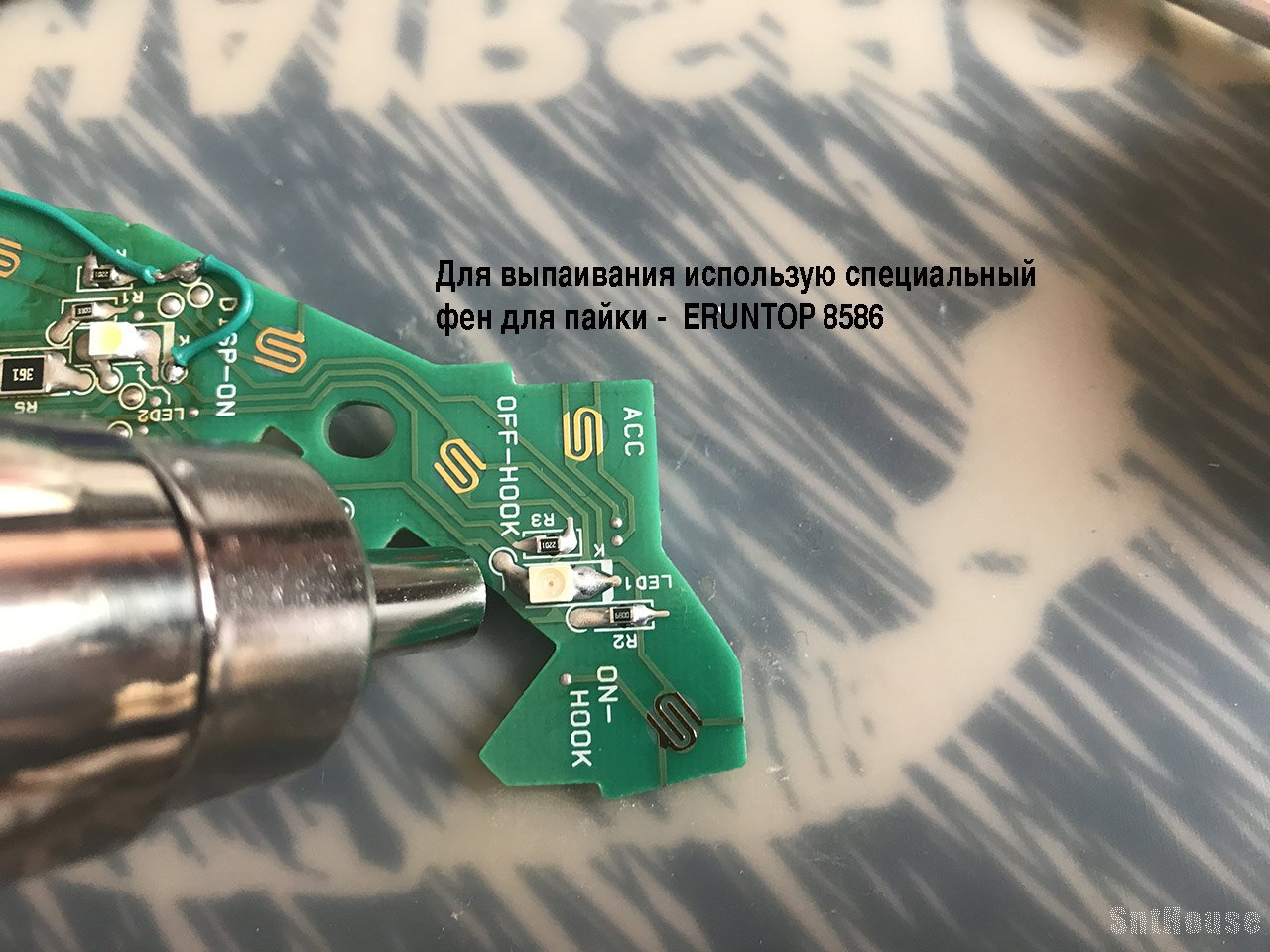

Для перепайки светодиодов я использовал не строительный фен, как на видео, а монтажный - у него все таки сопло намного меньше, что позволяет более дозировано подавать горячий воздух на выпаиваемую деталь.

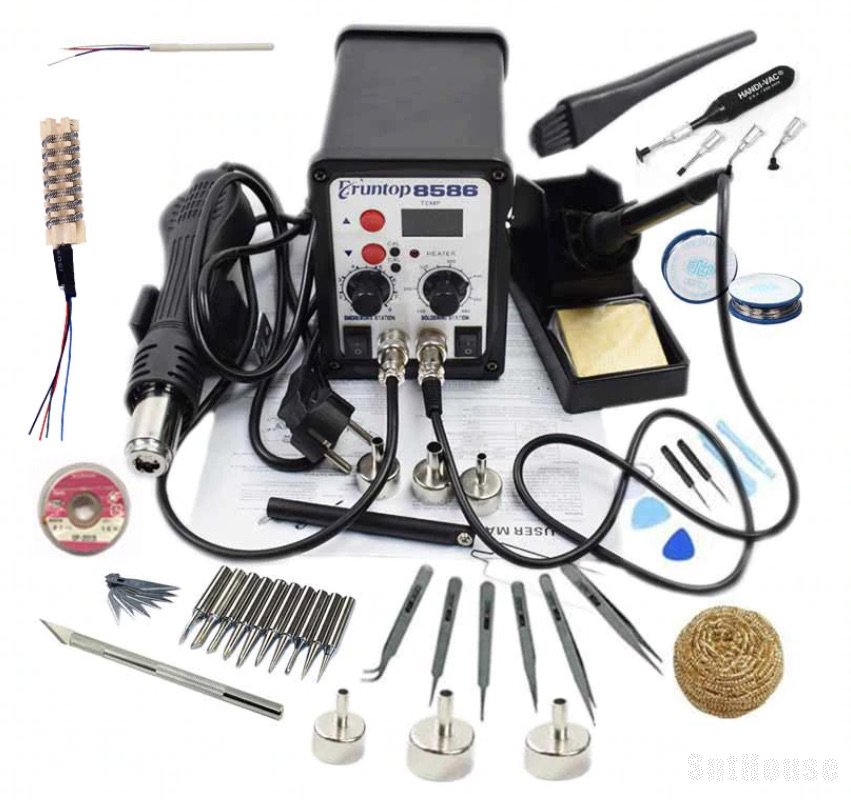

Использовал я для этого паяльный блок Eruntop 8586 который покупал на Али.

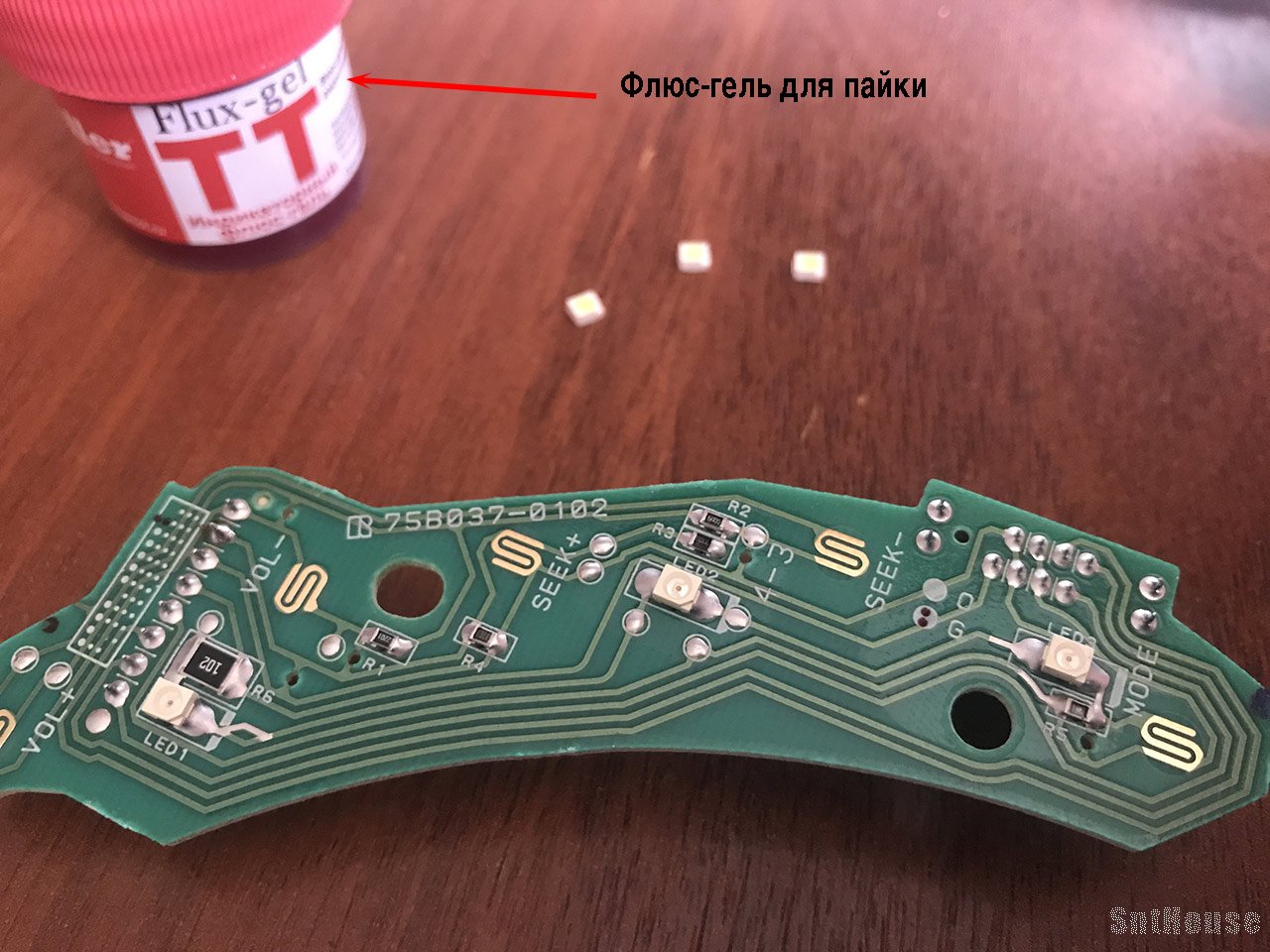

Перед выпаиванием, места пайки светодиодов к плате я промазывал флюс-гелем ТТ купленным в Чип-и-Дип.
После обработки мест паек выпаивание/припаивание происходит намного быстрее.

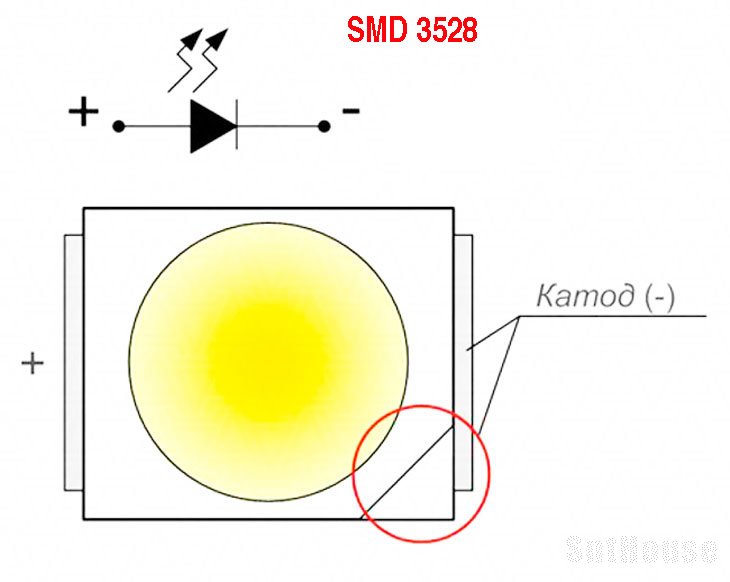

Перед перепаиванием светодиодов удостоверьтесь, что не перепутали полярность.

Это можно сделать обычным тестером на измерении сопротивления: он будет светиться (красный щуп "+" - на анод, черный "-" - на катод)

После перепайки светодиодов собираем левый блок с кнопками в обратной последовательности.

3 - ПЕРЕПАЙКА КНОПОК НА ПРАВОМ БЛОКЕ

Правый блок разбираем точно также, как и левый.
Как я уже говорил ранее, в правый блок кнопок я решил вместо заглушек добавить дополнительные кнопки которые управляют телефоном при использовании громкой связи.

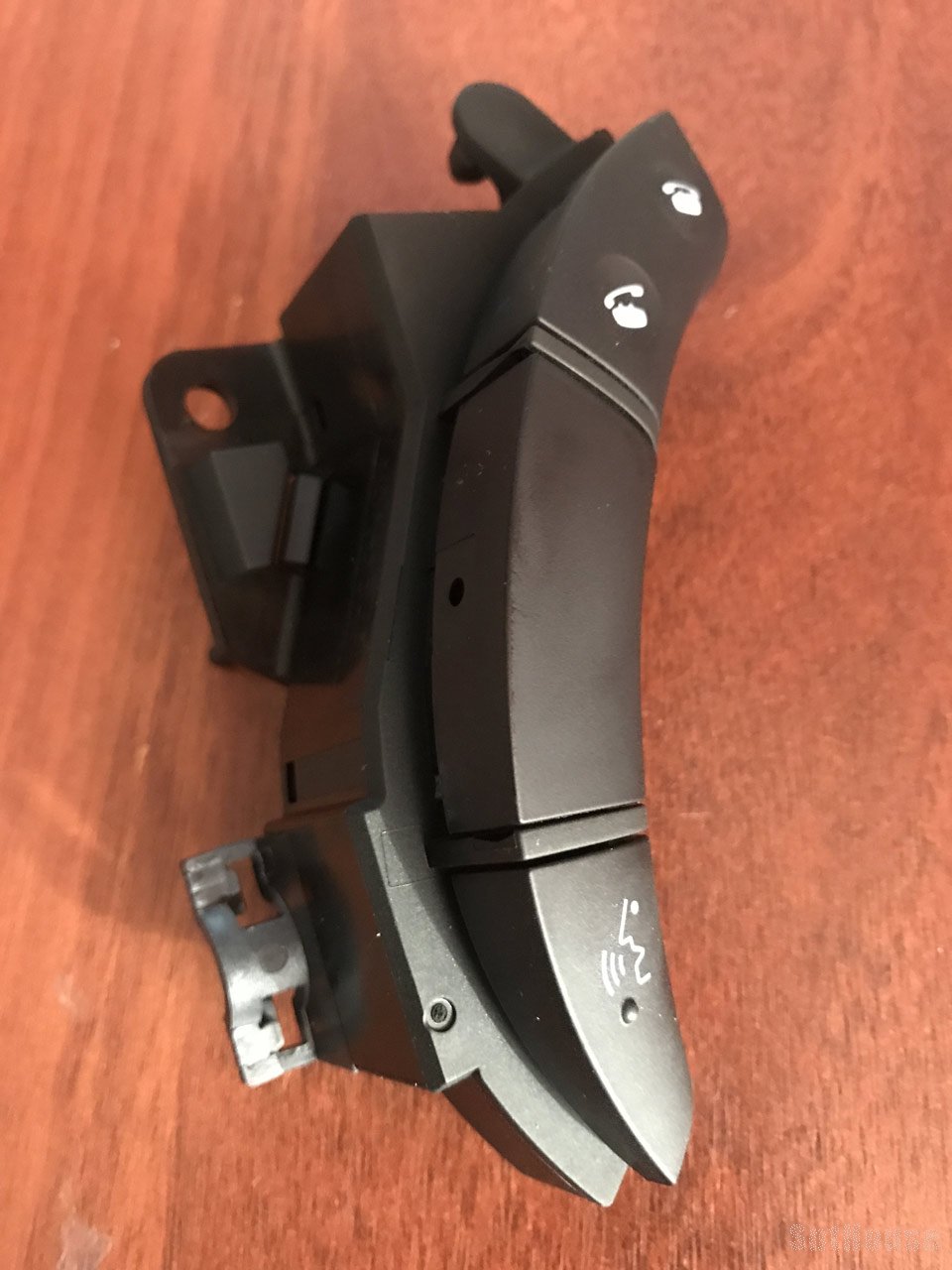

Блок используется от Тойота Прадо под каталожным номером - 84244-60061-C0 (черного цвета)

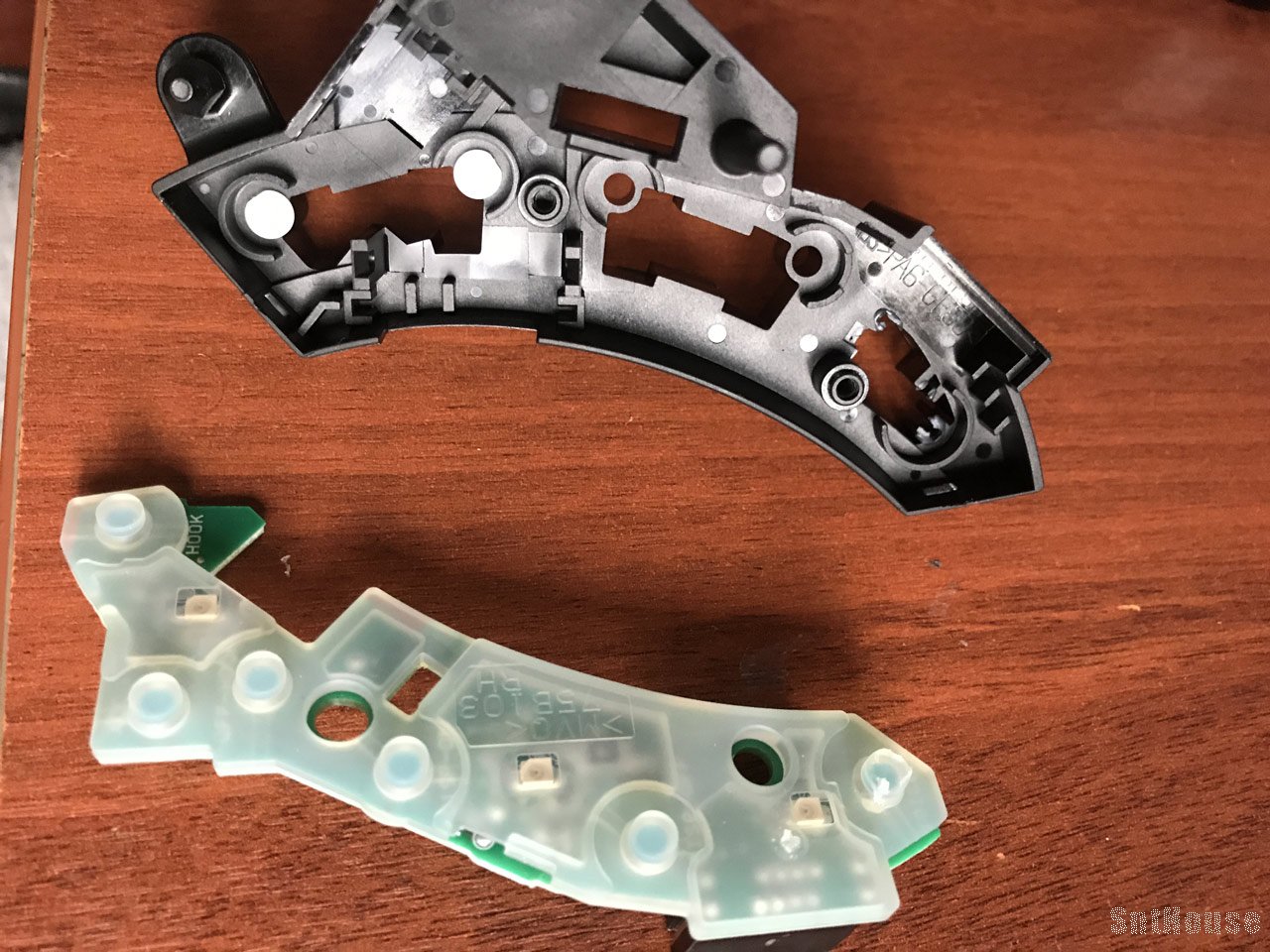

Со старого блока кнопок с правой стороны снимаем центральную кнопку и вместе с толкателями (два белых цилиндра) переставляем на новый блок с кнопками.

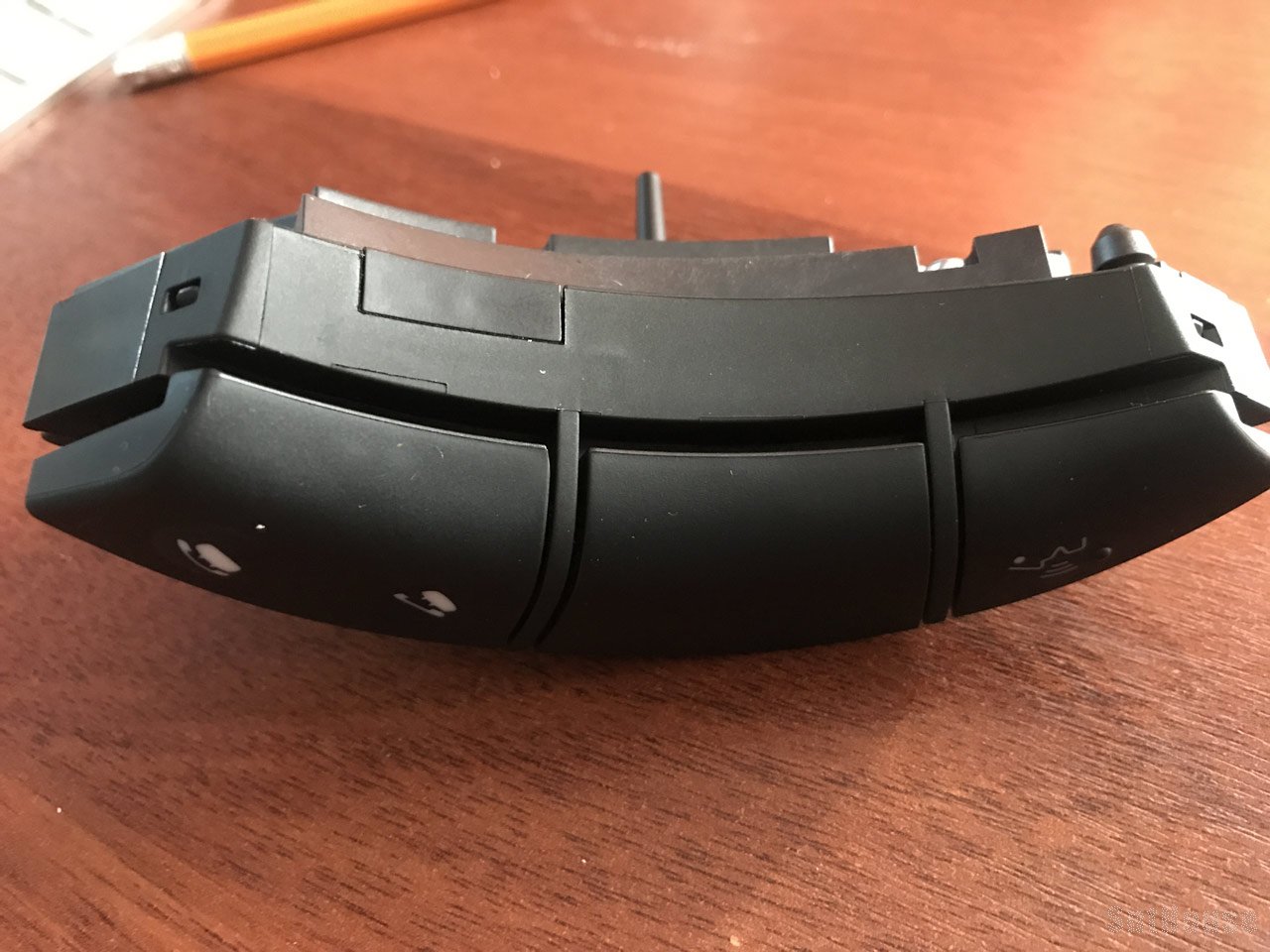

В результате получается блок с кнопками без заглушек.

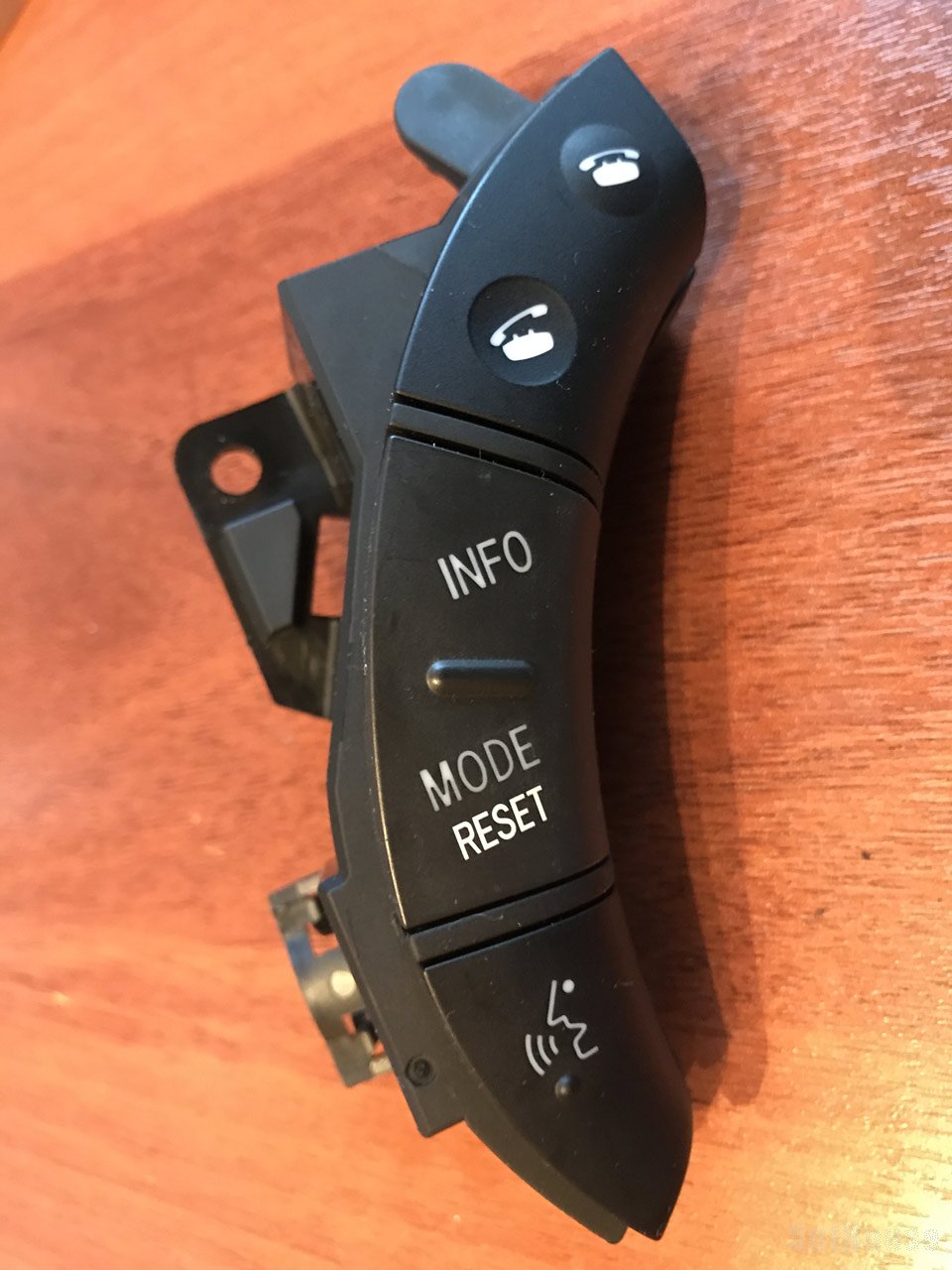

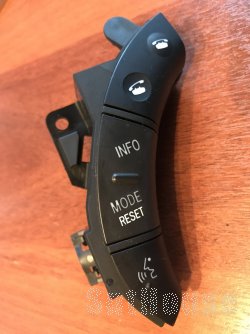

Слева - блок от Прадо - 84244-60061-C0. Справа - перенесенные на этот блок центральные кнопки с Камри.

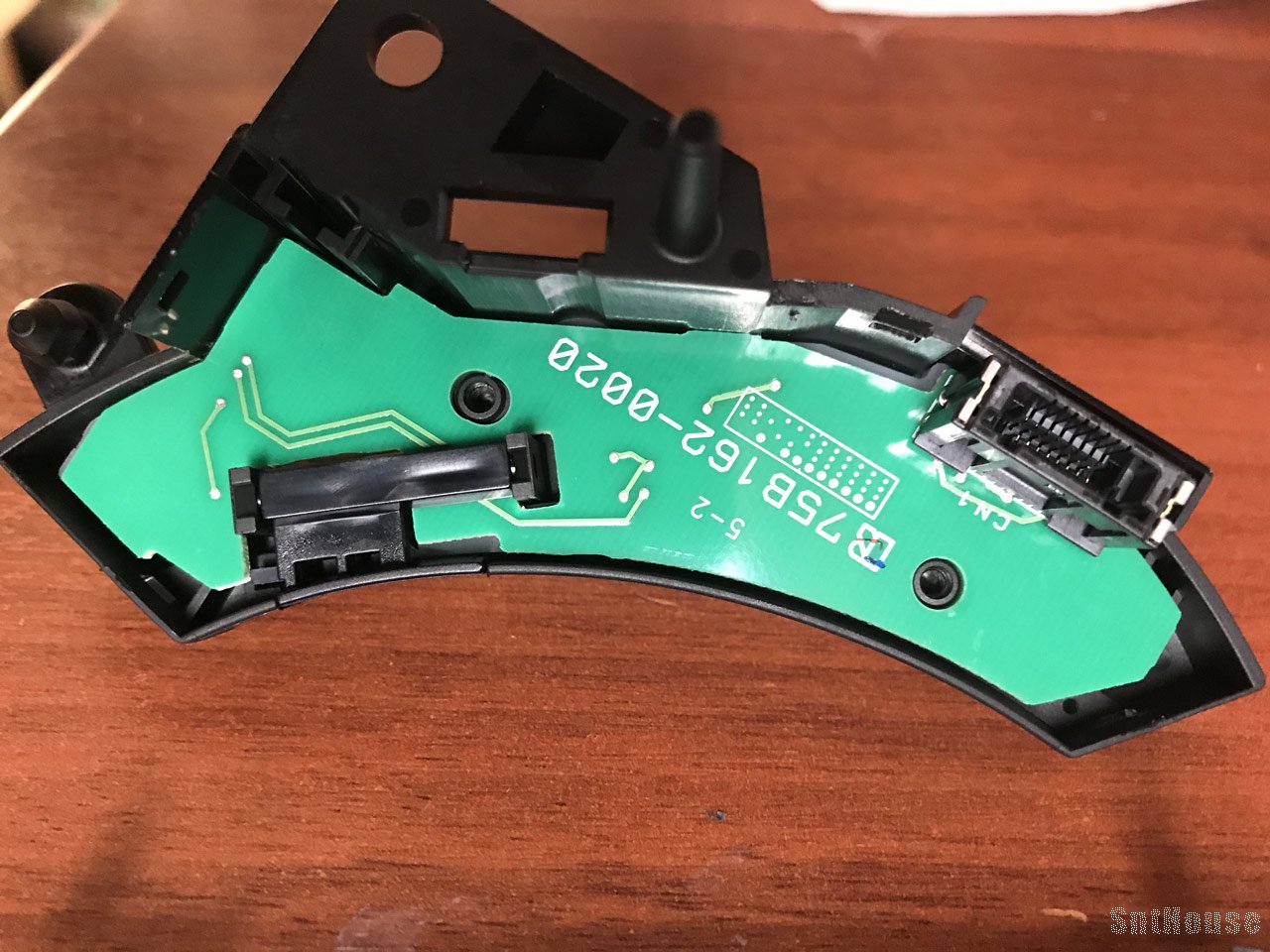

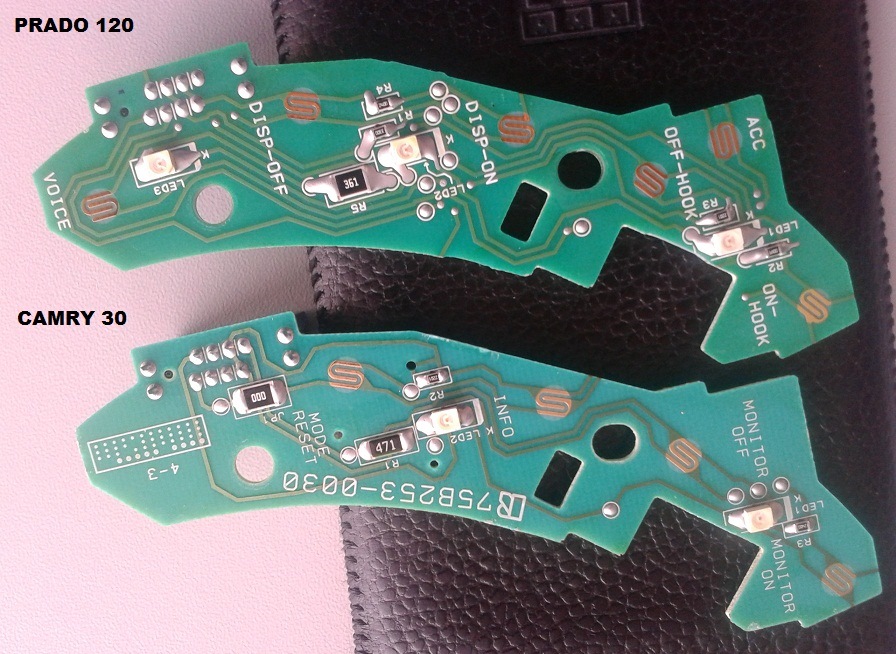

После разбора блока в дальнейшем мы будем использовать плату от Прадо которую надо немного модифицировать.

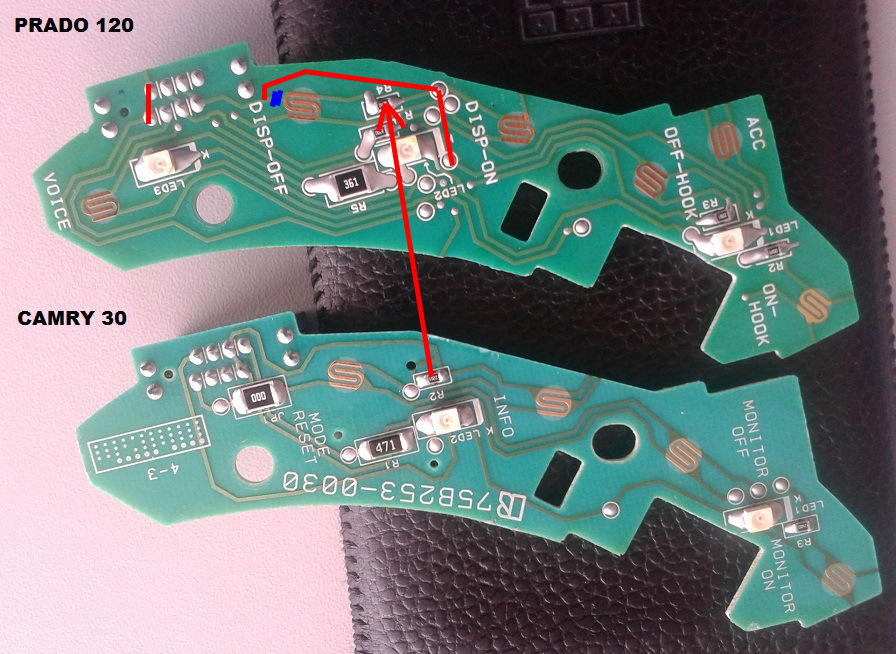

1

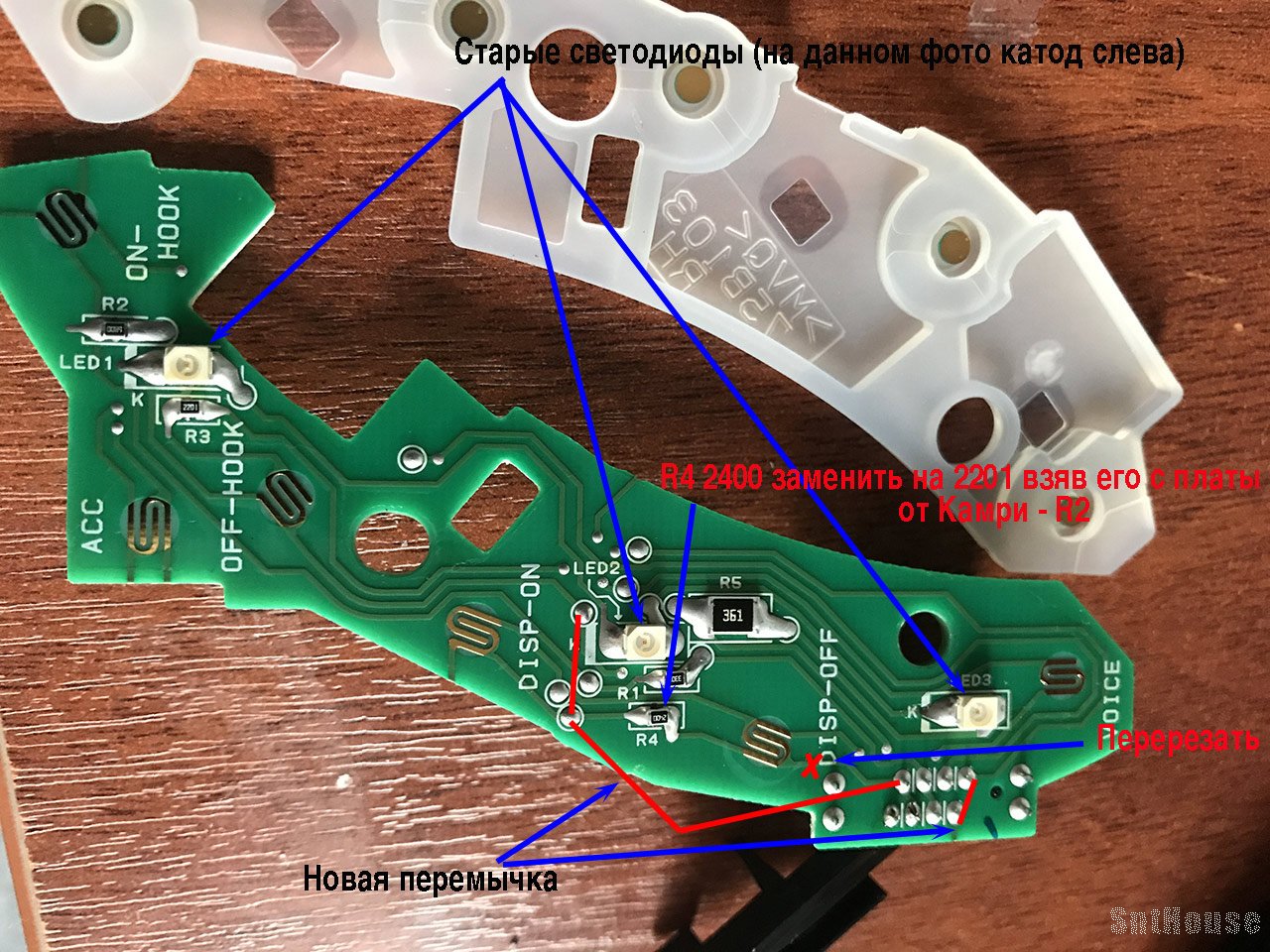

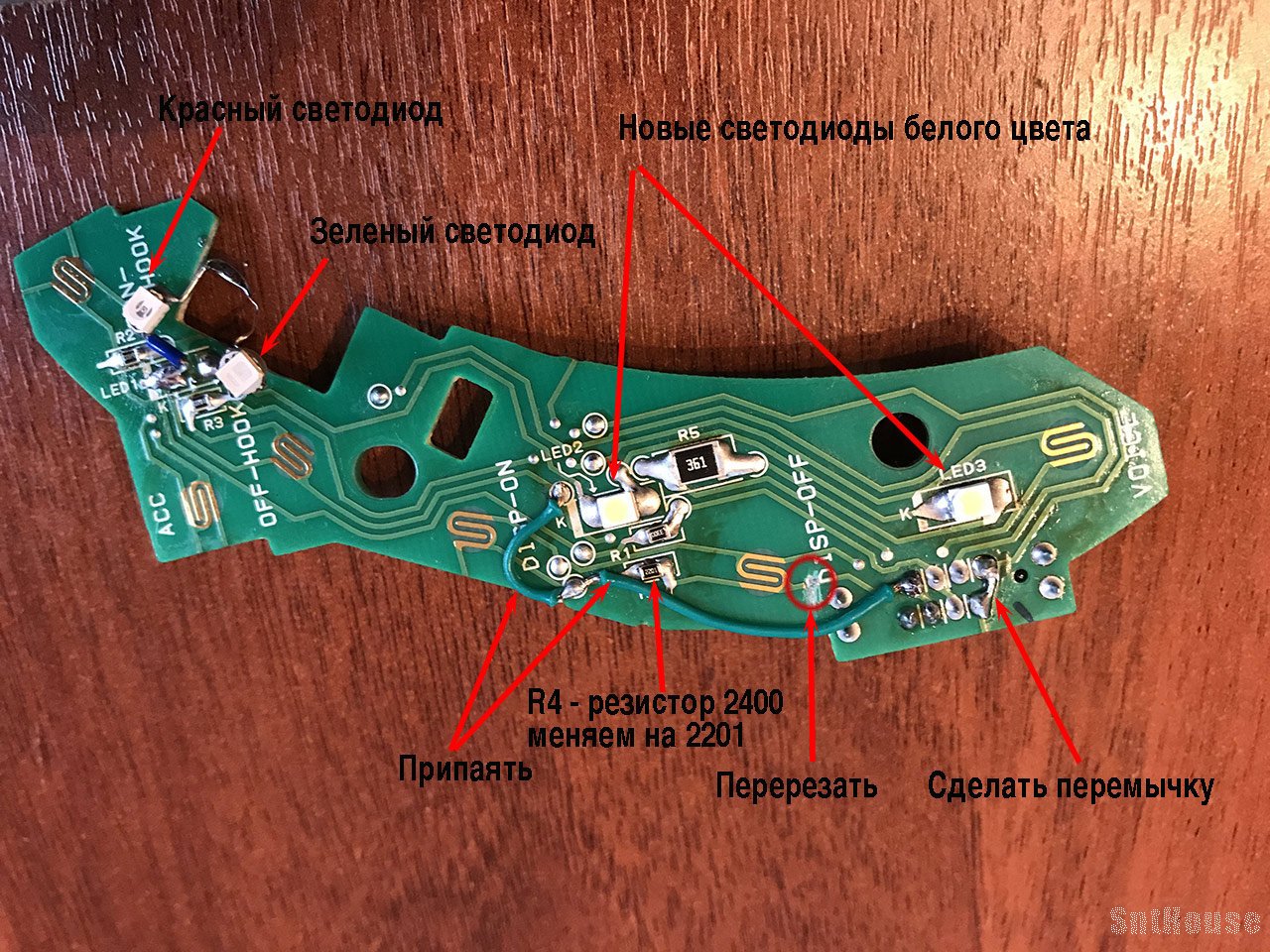

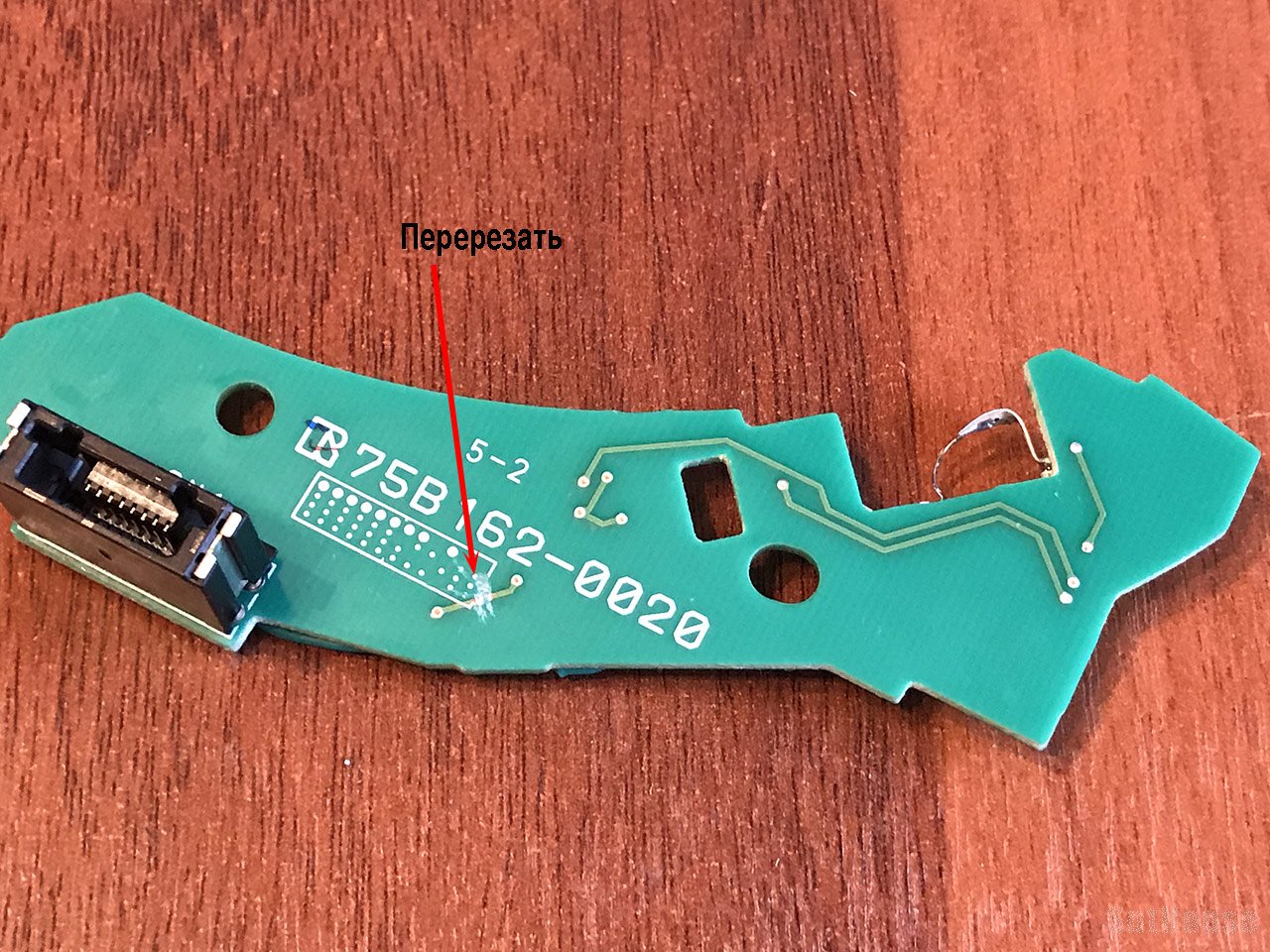

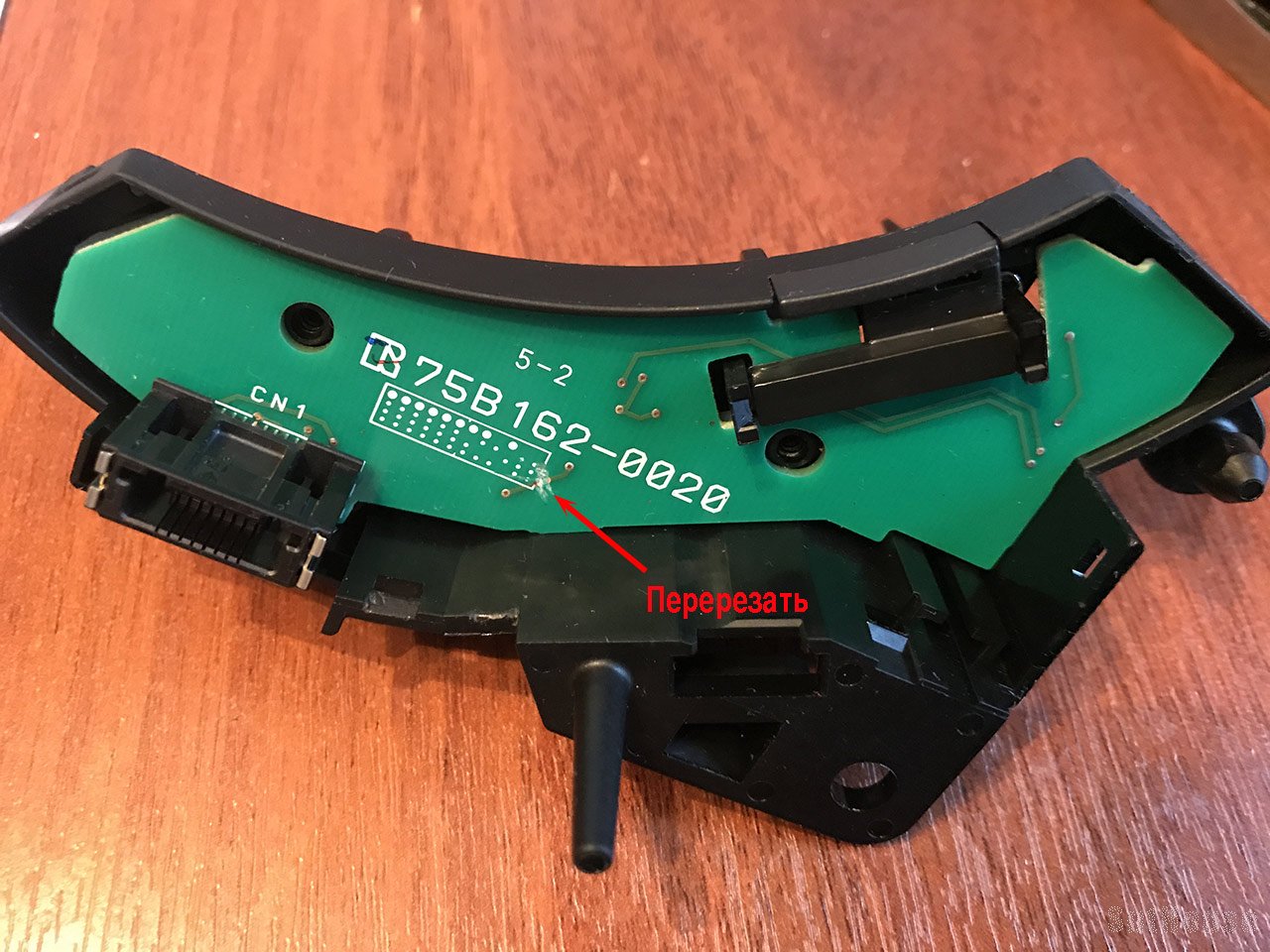

С обратной от светодиодов стороны перерезать указанную дорожку на монтажной плате:

2
На стороне со светодиодами поменять местами резистор R4 2400 (240 Ом) на плате от Прадо на резистор R2 2201 (2.2кОм) от Тойота Камри.

3
Со стороны светодиодов надо привести дорожки в указанный на фото вид.
Фотографии не мои - взял их из статей указанных выше.

4

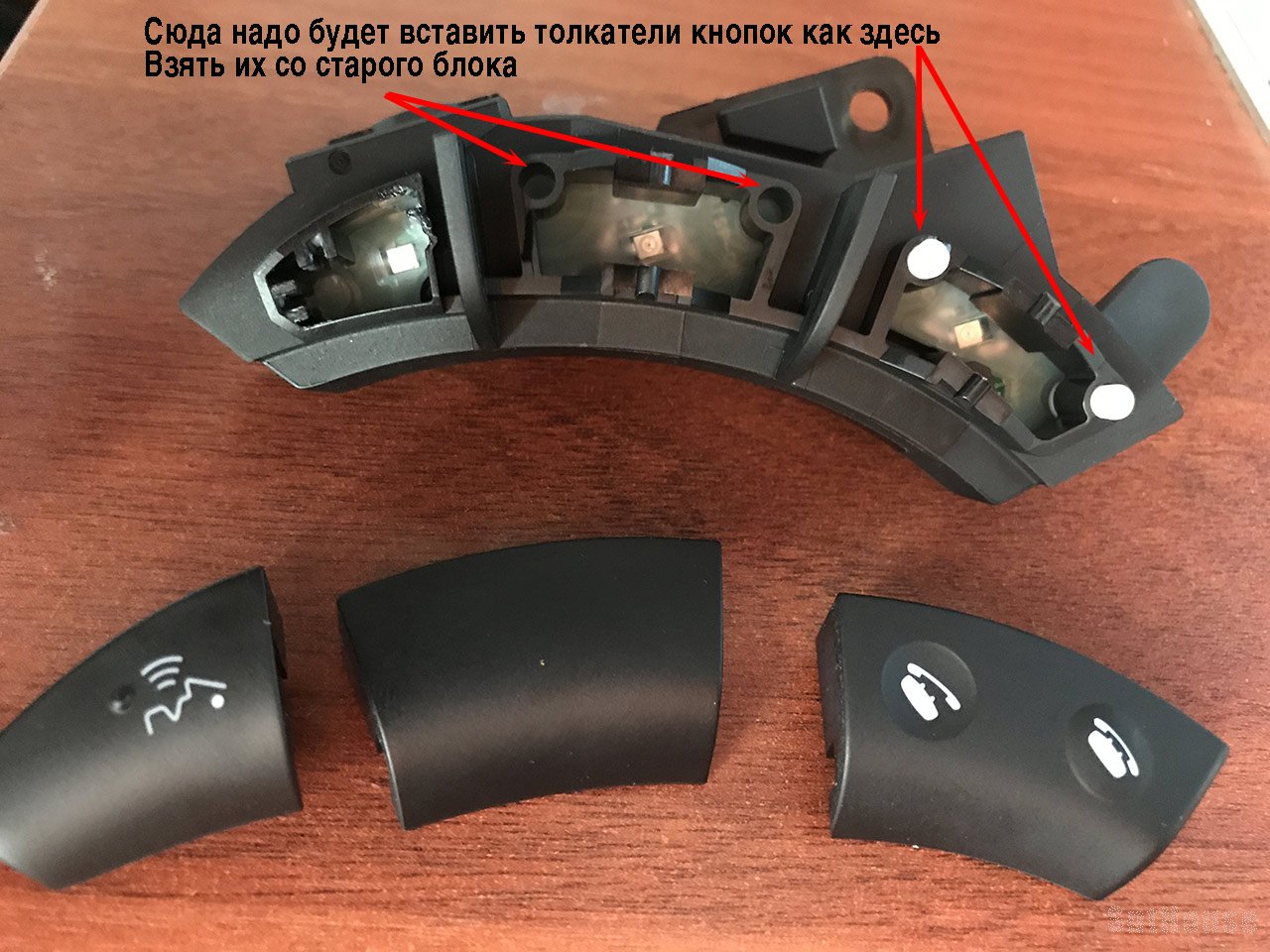

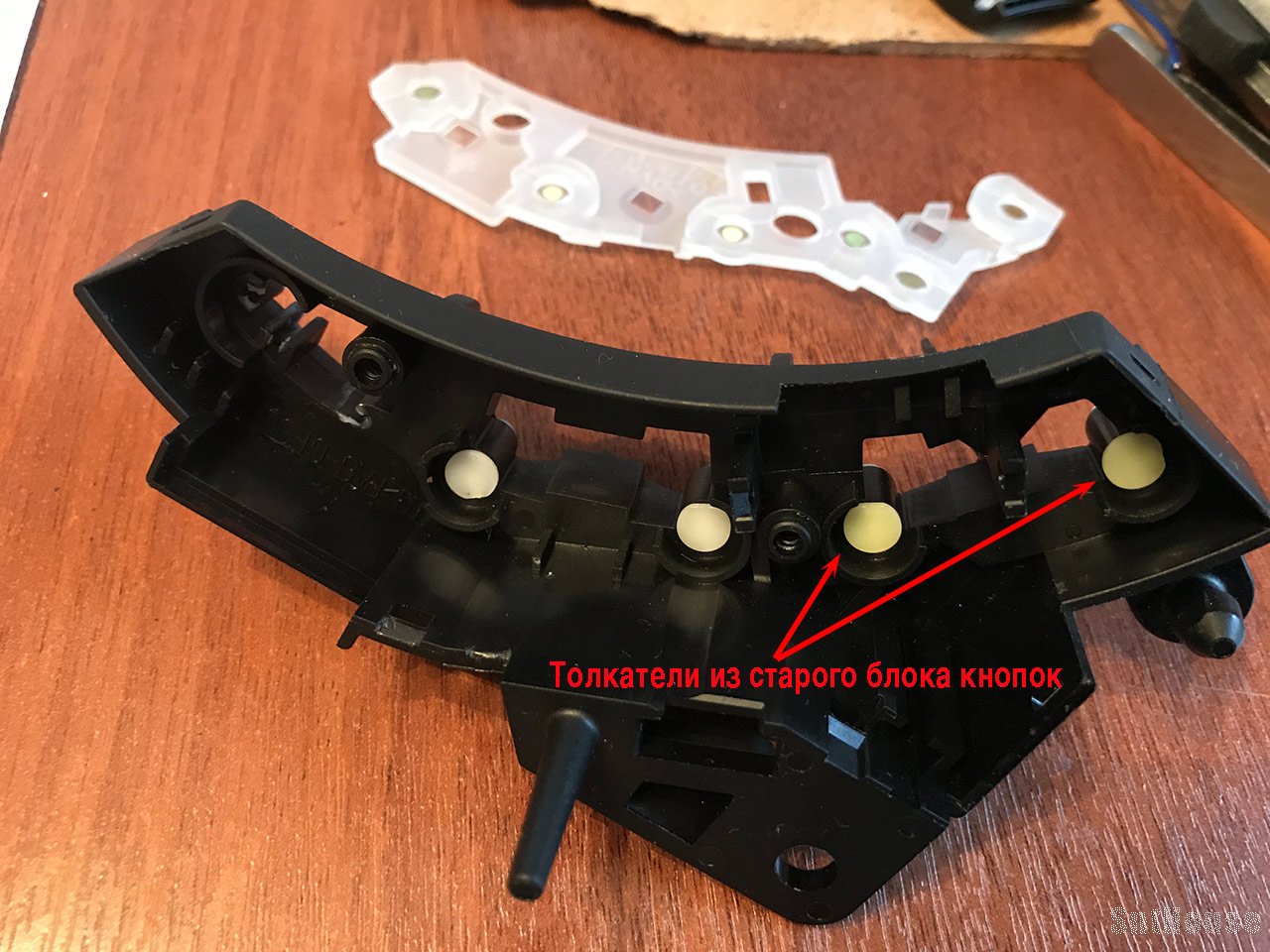

В новых блок кнопок от Прадо при обратной сборке необходимо добавить два толкателя кнопок.

5

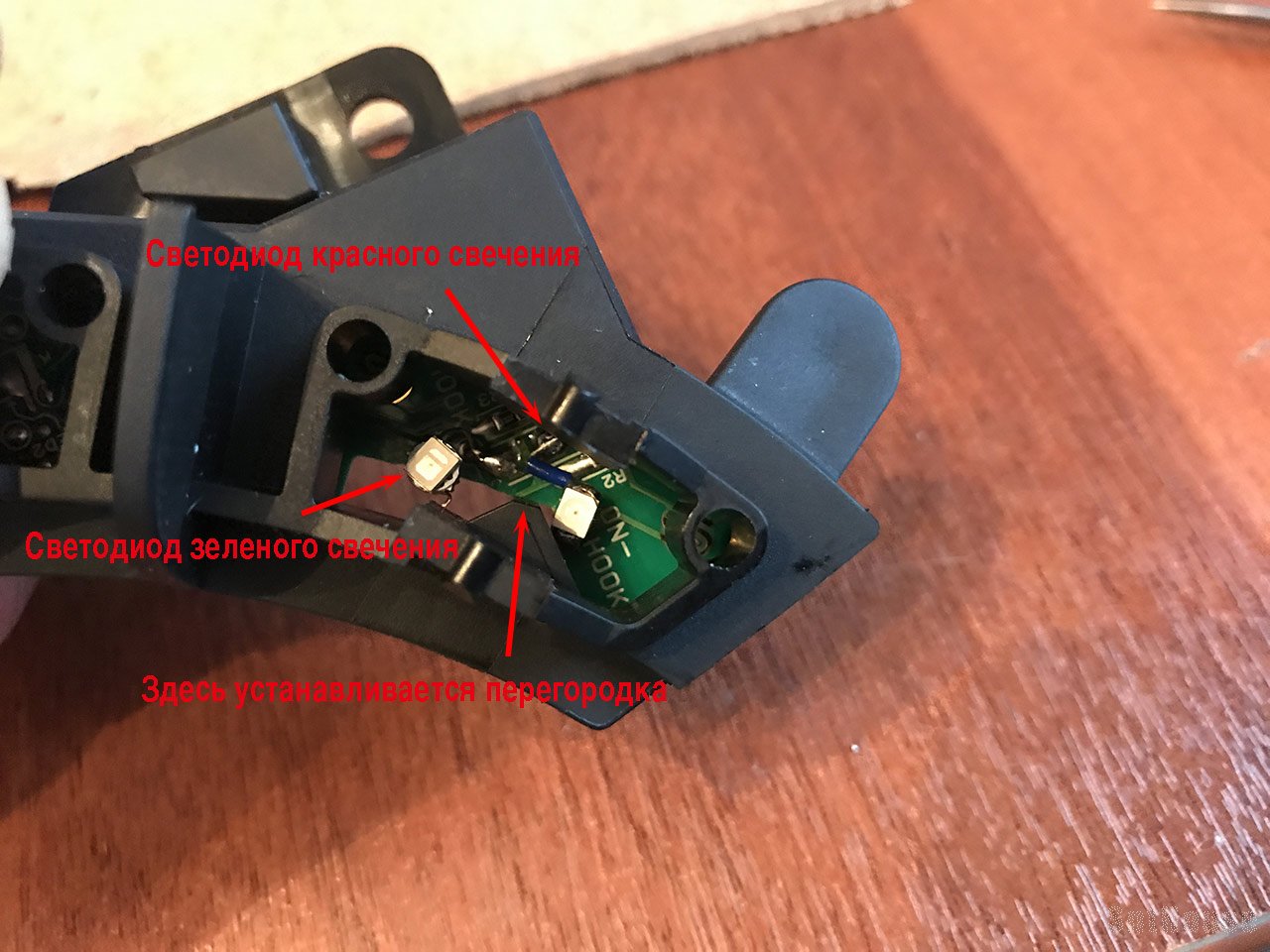

У себя для пиктограммы "Отбой" я использовал красный светодиод, а для пиктограммы "Ответить" - светодиод зеленого свечения.

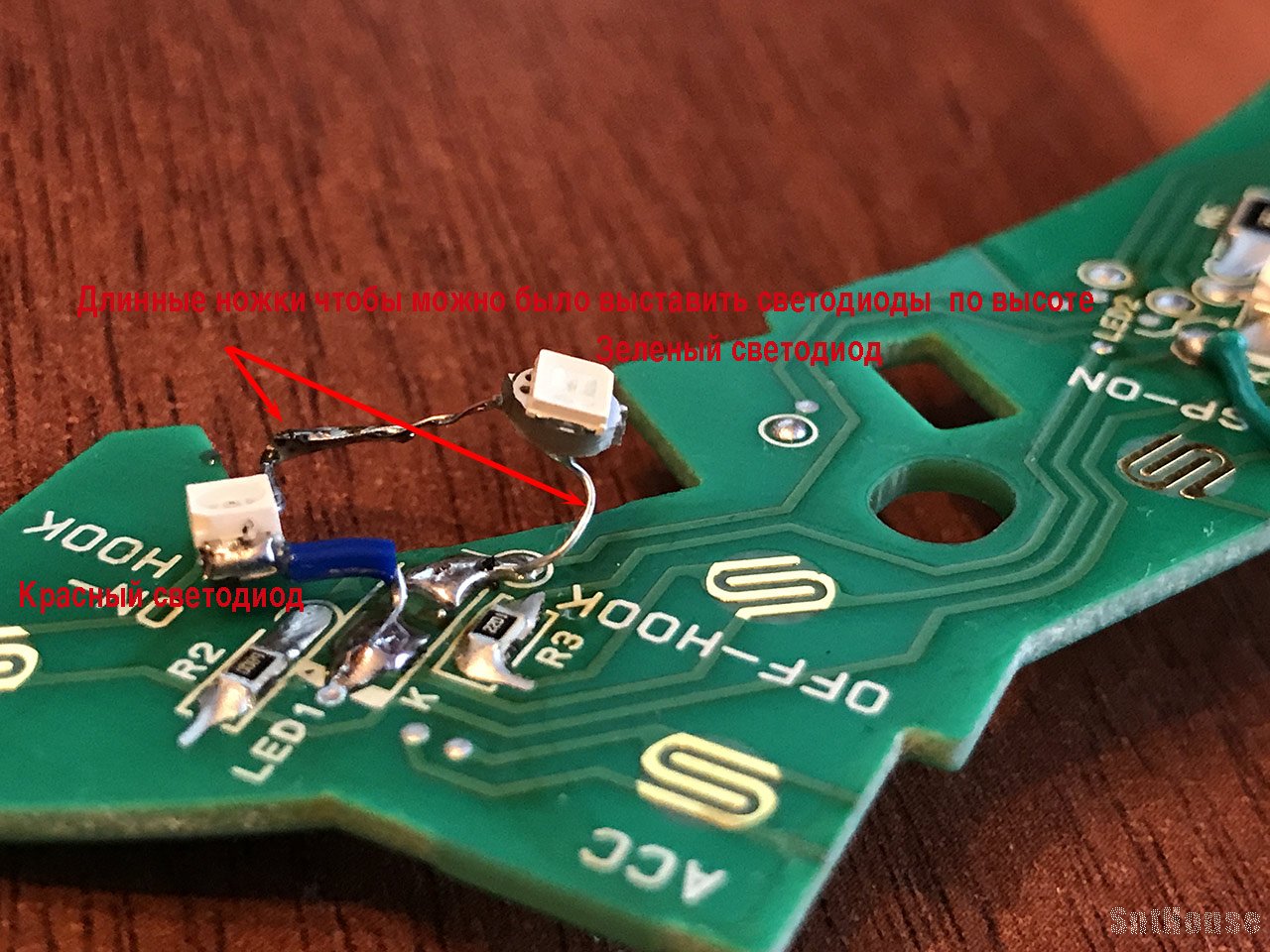

Эти светодиоды я соединил последовательно и припаял на то место, где ранее был расположен одиночный светодиод.

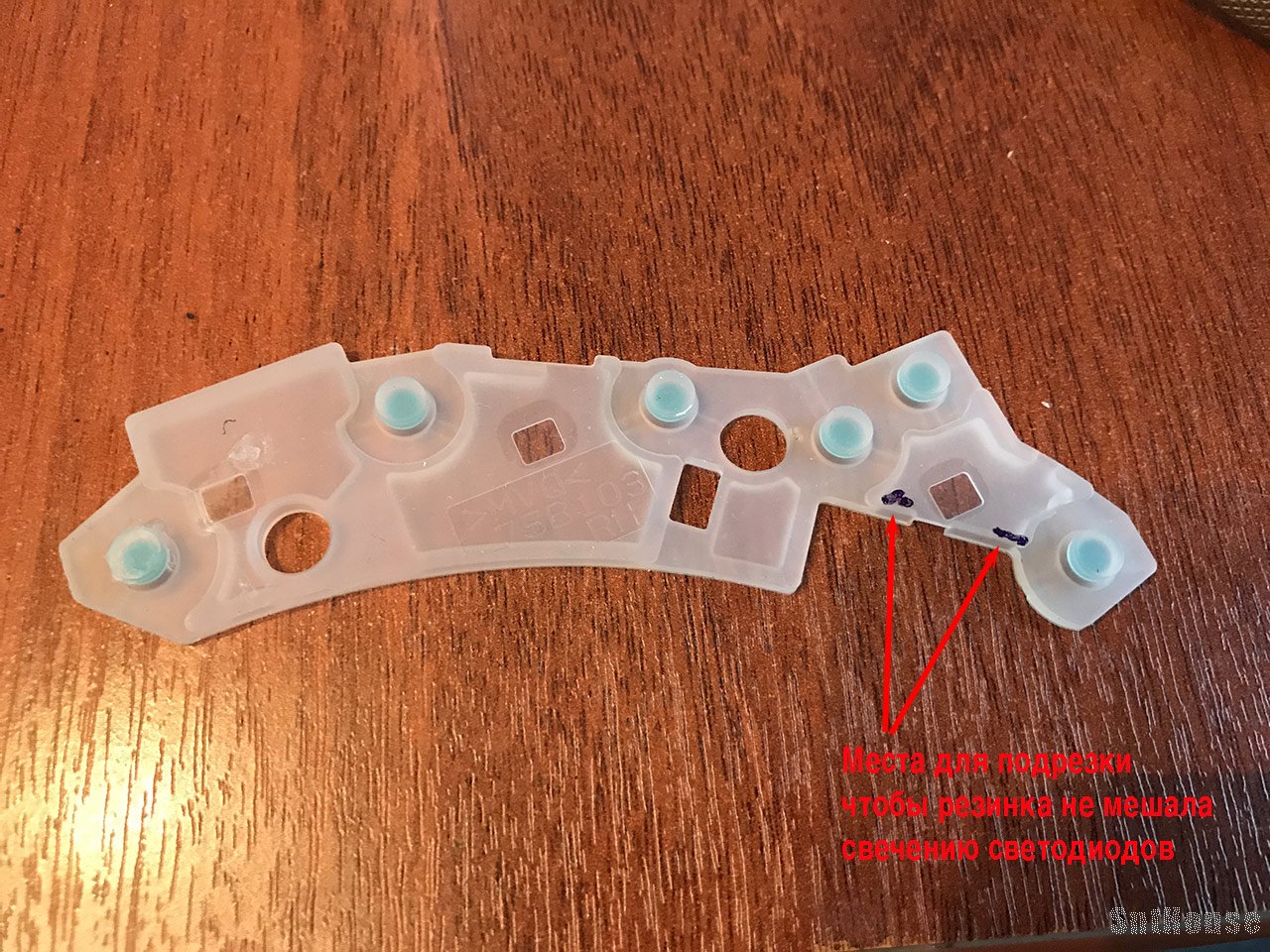

При этом я чуть чуть подрезал саму резинку в местах, где она попадала на светодиоды.

Чтобы избежать "пересвета" я также как и Interceptor083 с сайта Drive2 z использовал кусочек пластика.

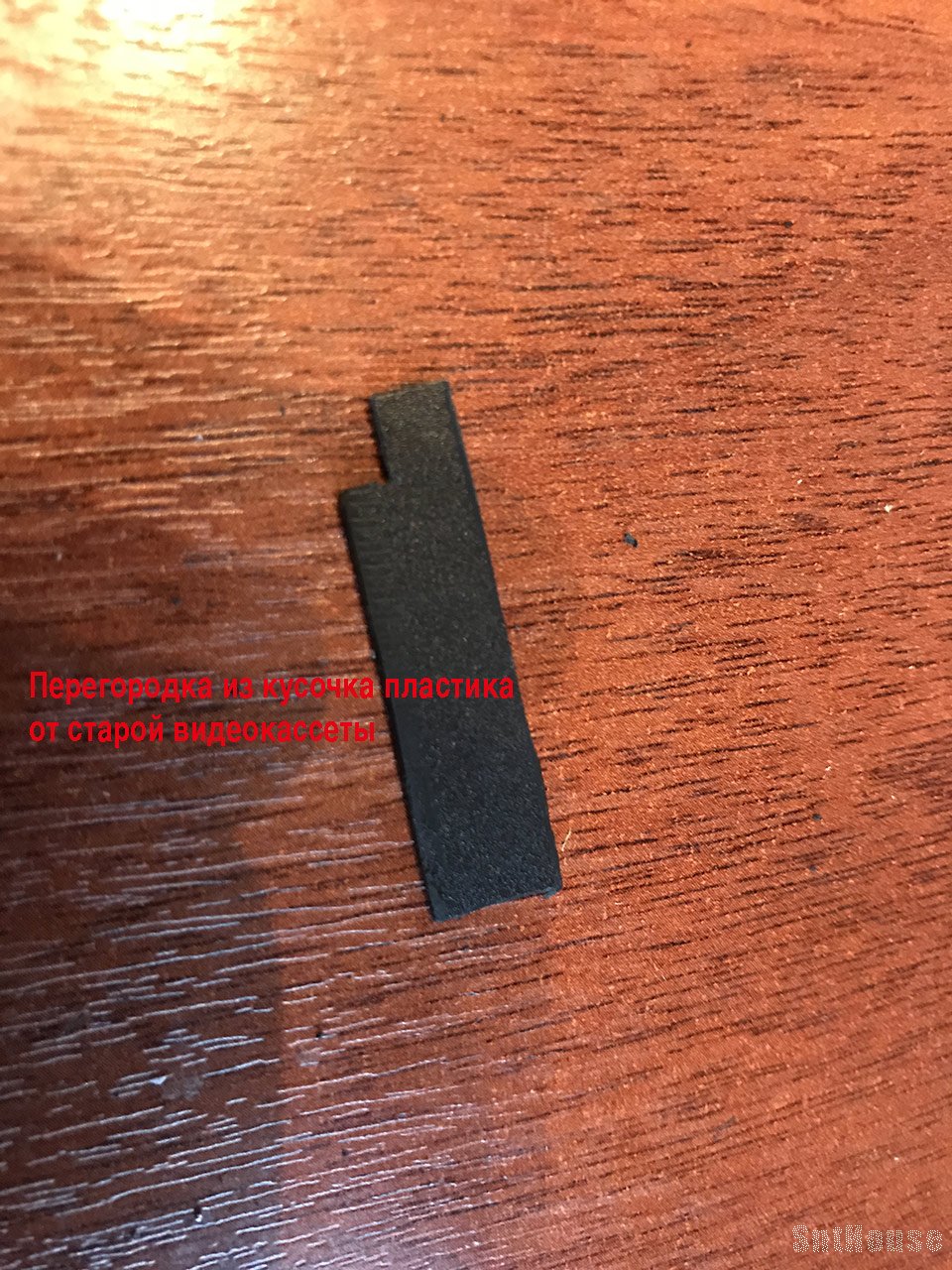

Взял кусочек от старой видеокассеты.

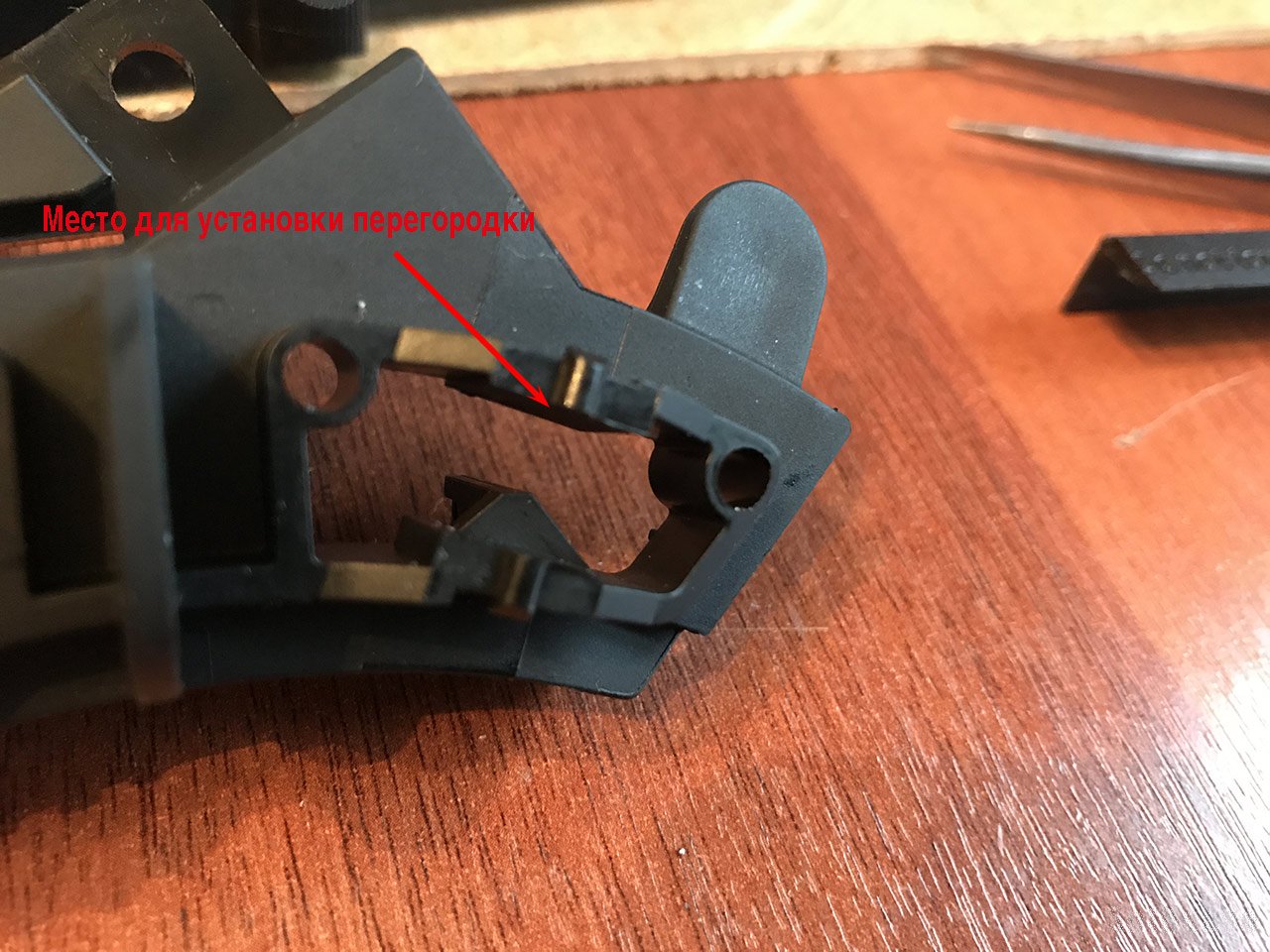

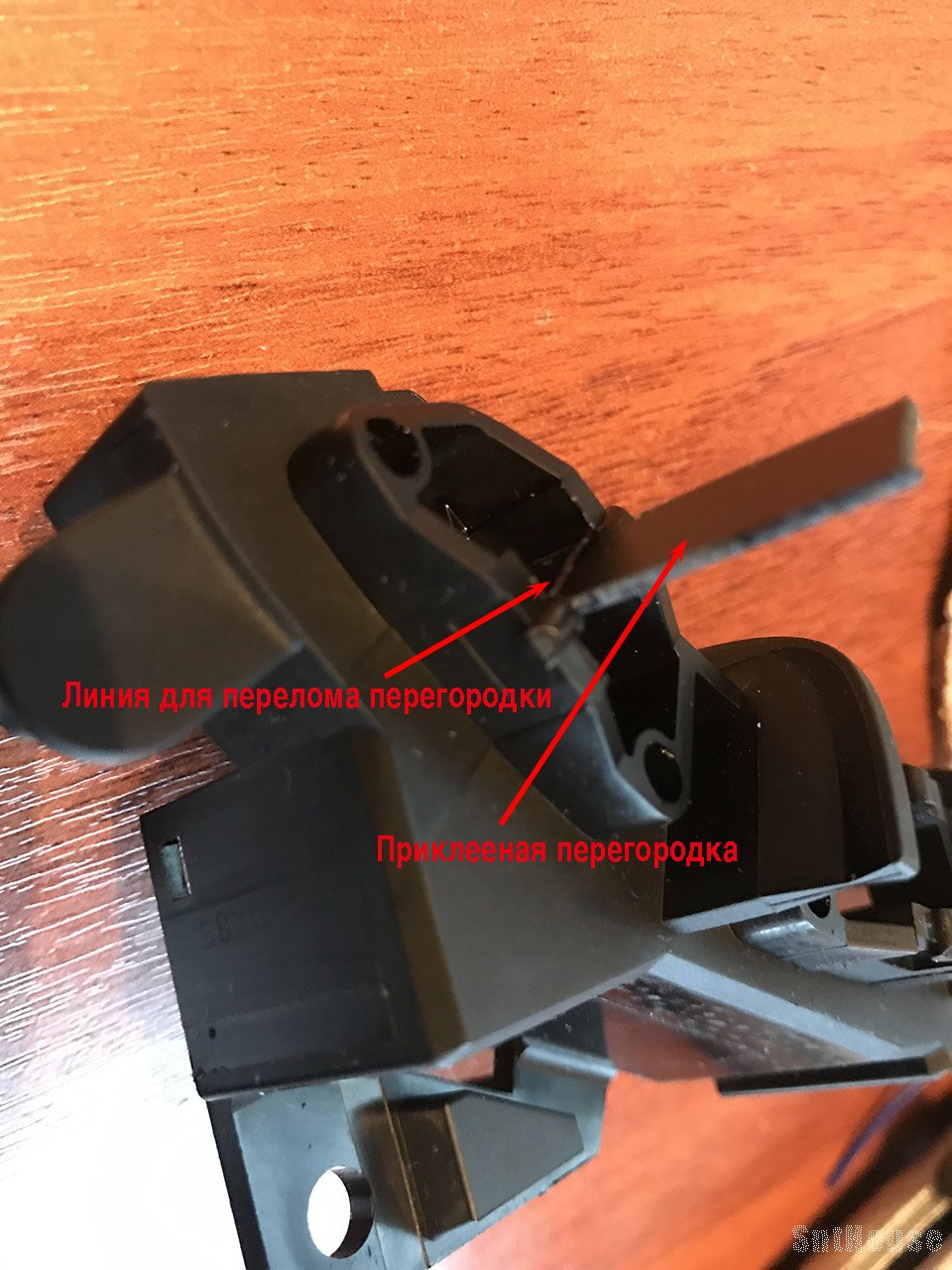

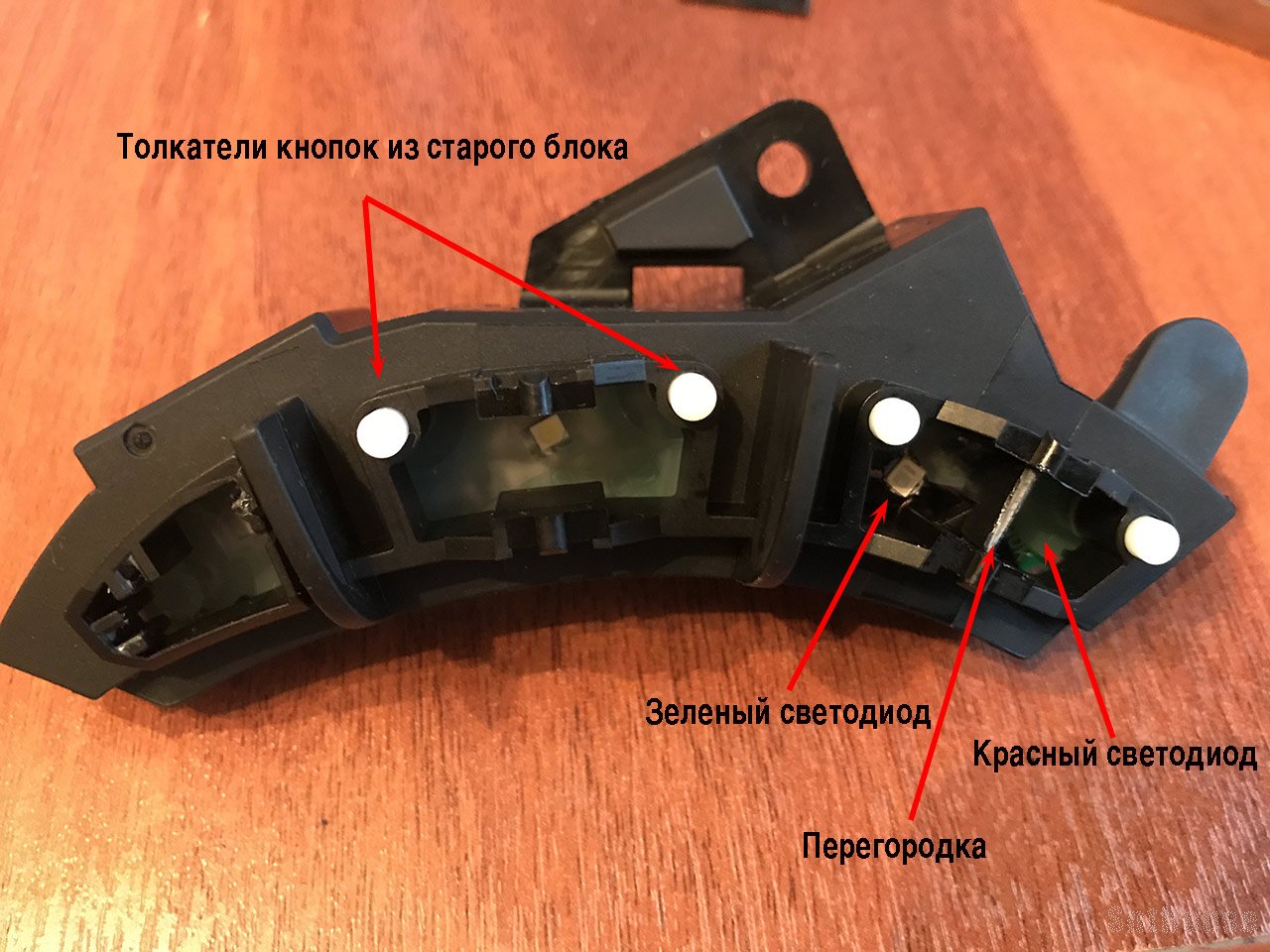

Отпилил полоску и сделал в ней выступ чтобы перегородка встала как можно глубже внутри корпуса.
По верхней части полоски с двух сторон сделал глубокие прорезы ножом - чтобы в дальнейшем после приклеивания обломить полоску по этим прорезам.
Использую Дихлорэтан приклеил перегородку и после приклеивания отломил лишнее.

Собрал все в обратной последовательности и подключил на руле обратно.

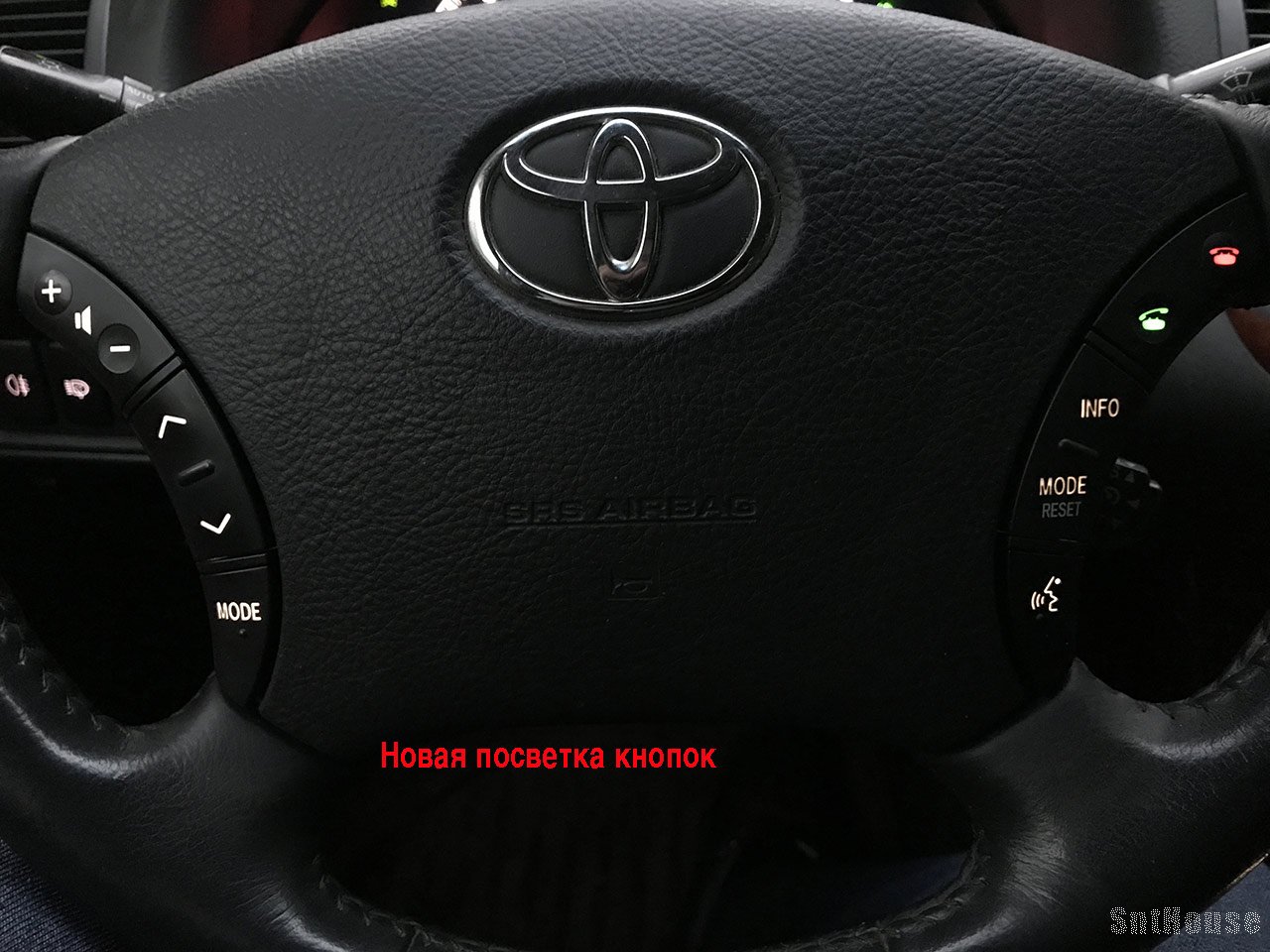

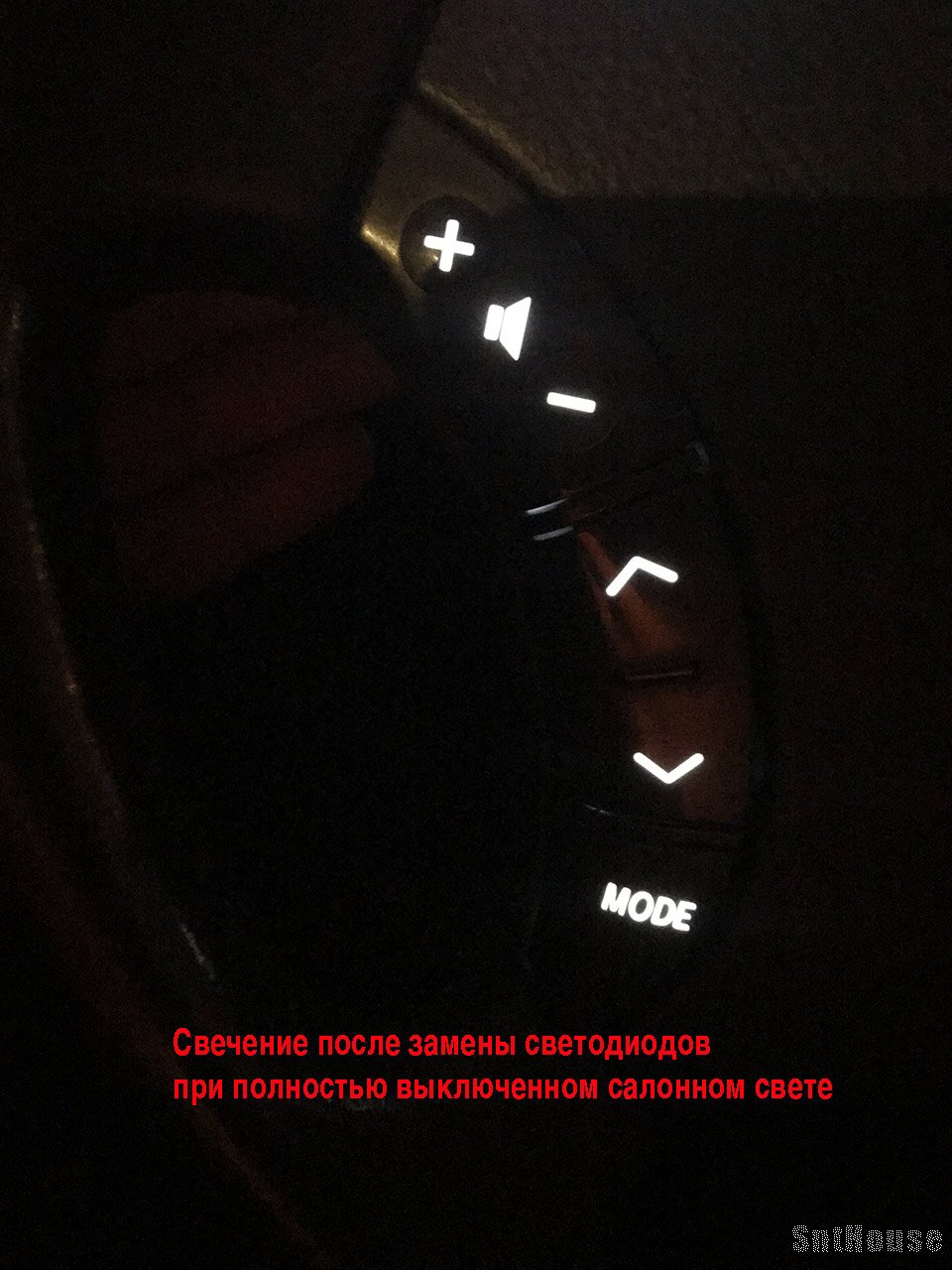

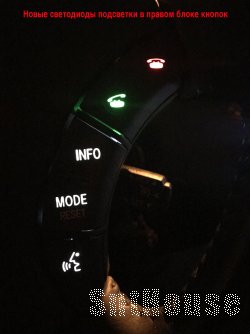

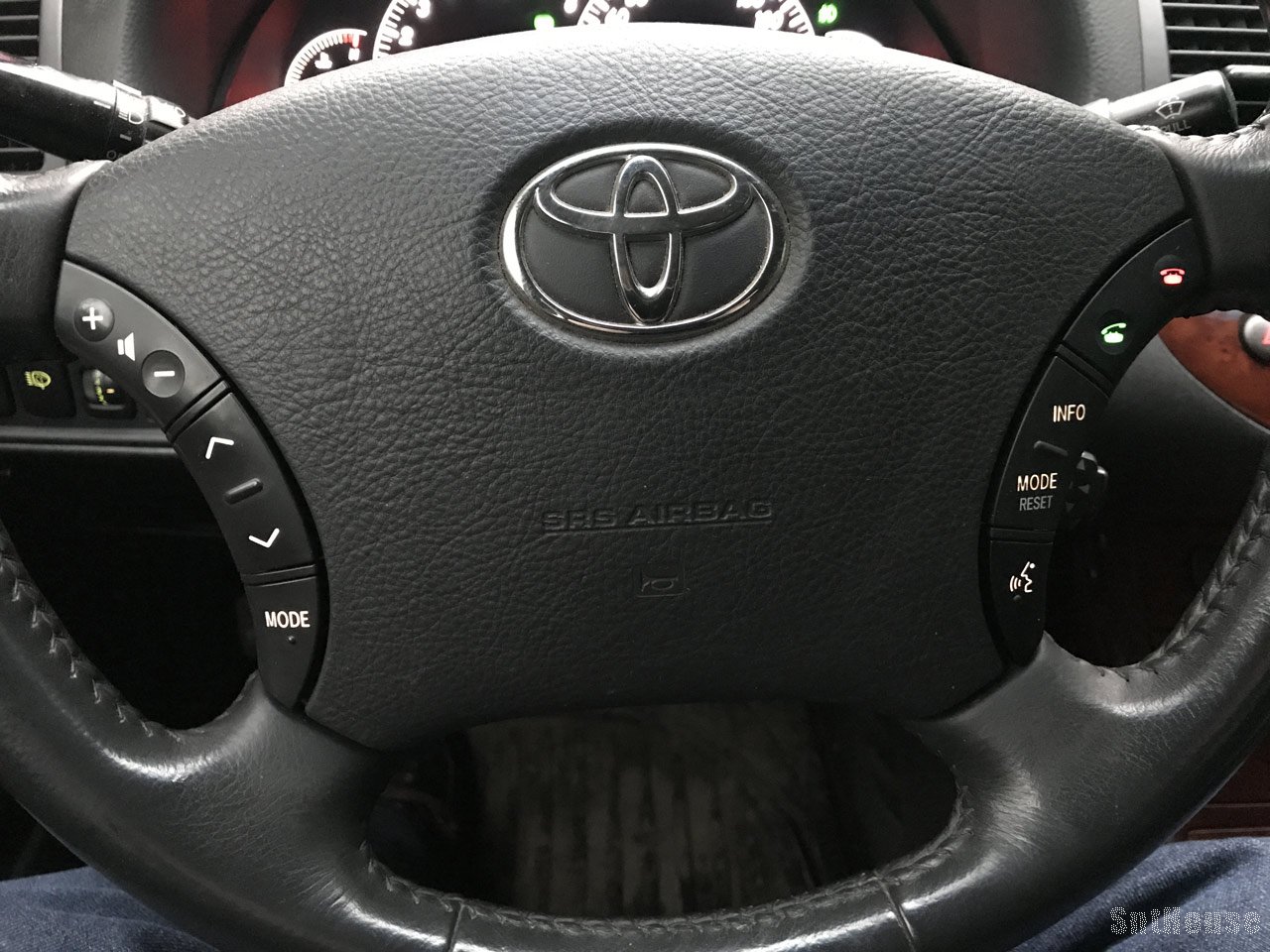

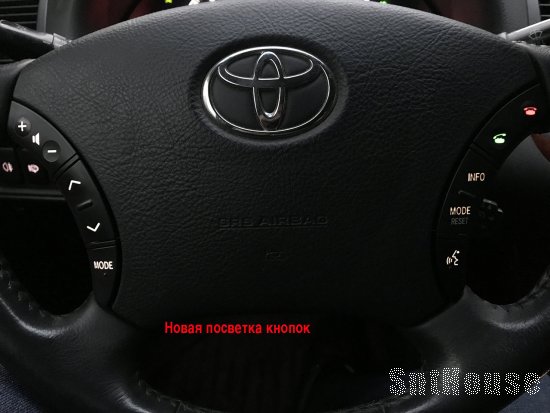

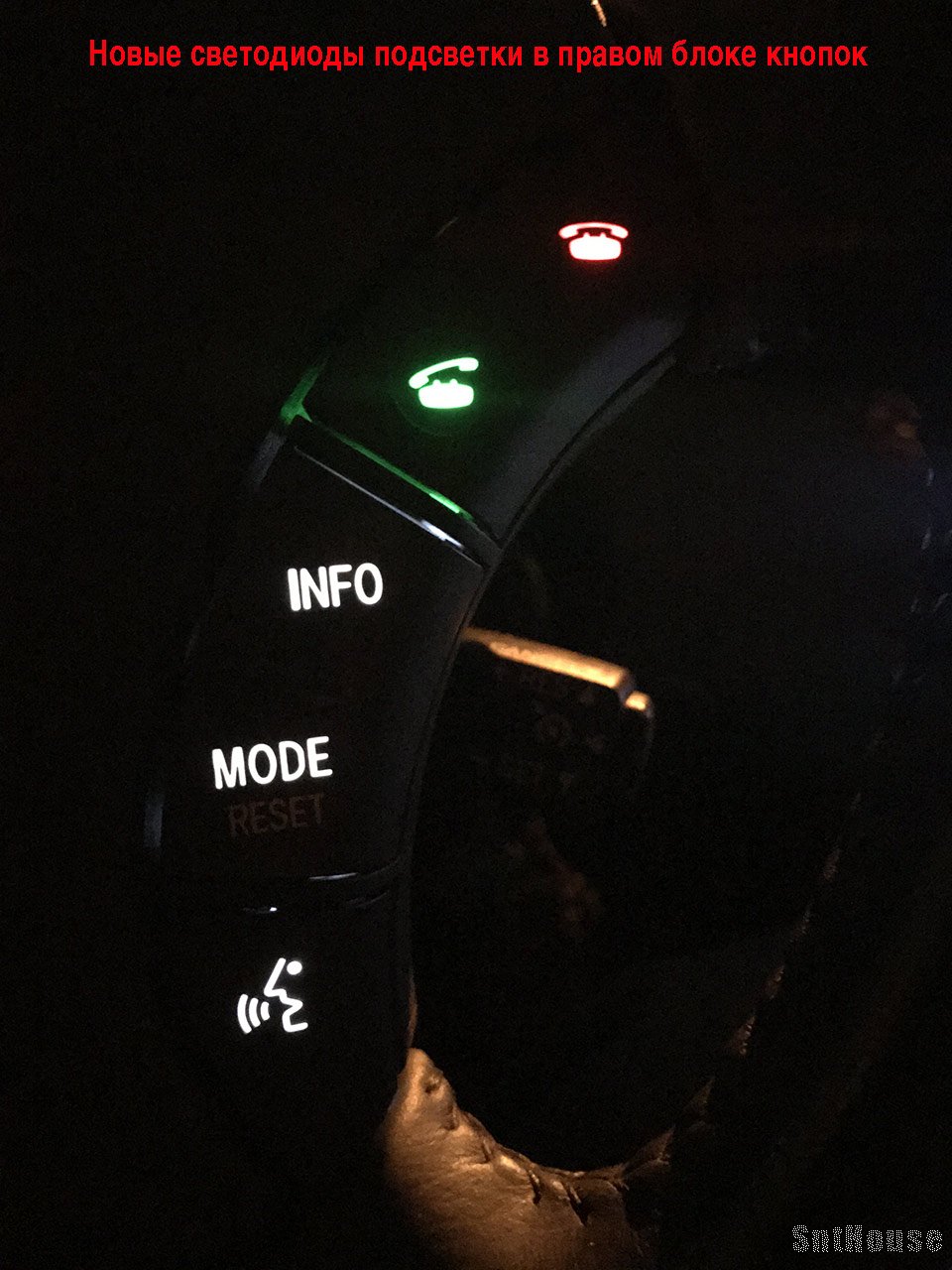

Результат меня очень порадовал!
Светит очень хорошо!

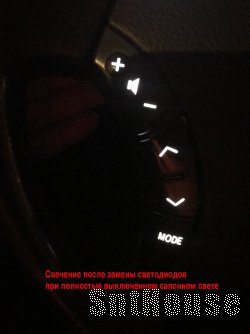

Было

Стало

Теперь надо поменять ГУ (головное устройство) и задействовать новые кнопки для управления громкой связью... пока что пользуюсь стареньким Parrot 3400.
