Строительство дачи в СНТ. Отмостка под брусчатку, ливневка и бордюры

13/04/2022 01:28

Отмостка... ух, как вспоминаю про отмостку и брусчатку - так вздрагиваю... И думаю: "неужели я это сделал?"

Приступая к отмостке я понимал, что надо будет делать также утепление цоколя и самой отмостки.

В качестве утеплителя был выбран Пеноплекс фундамент толщиной 80 мм - (1185 мм х 585 мм х 80 мм)

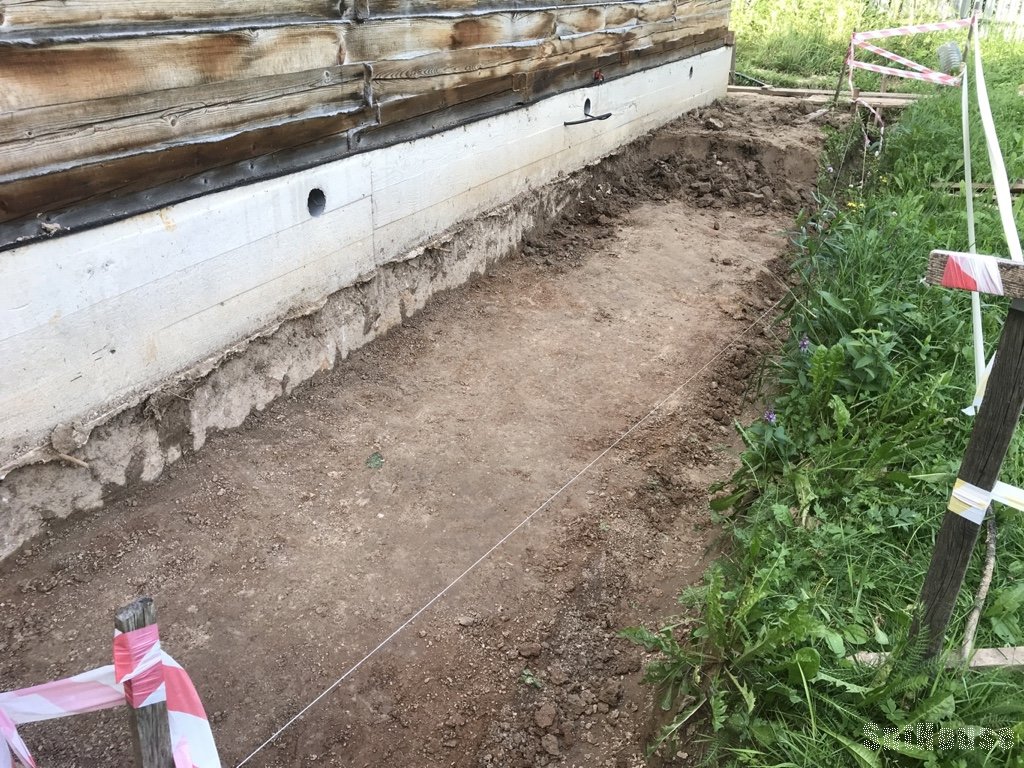

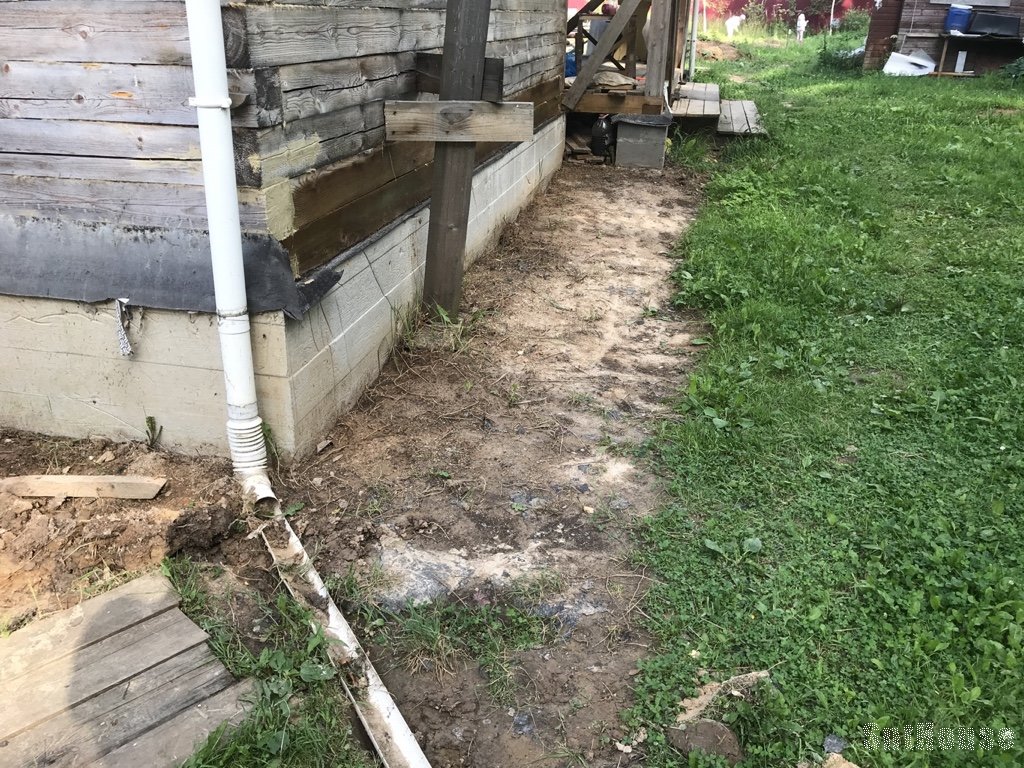

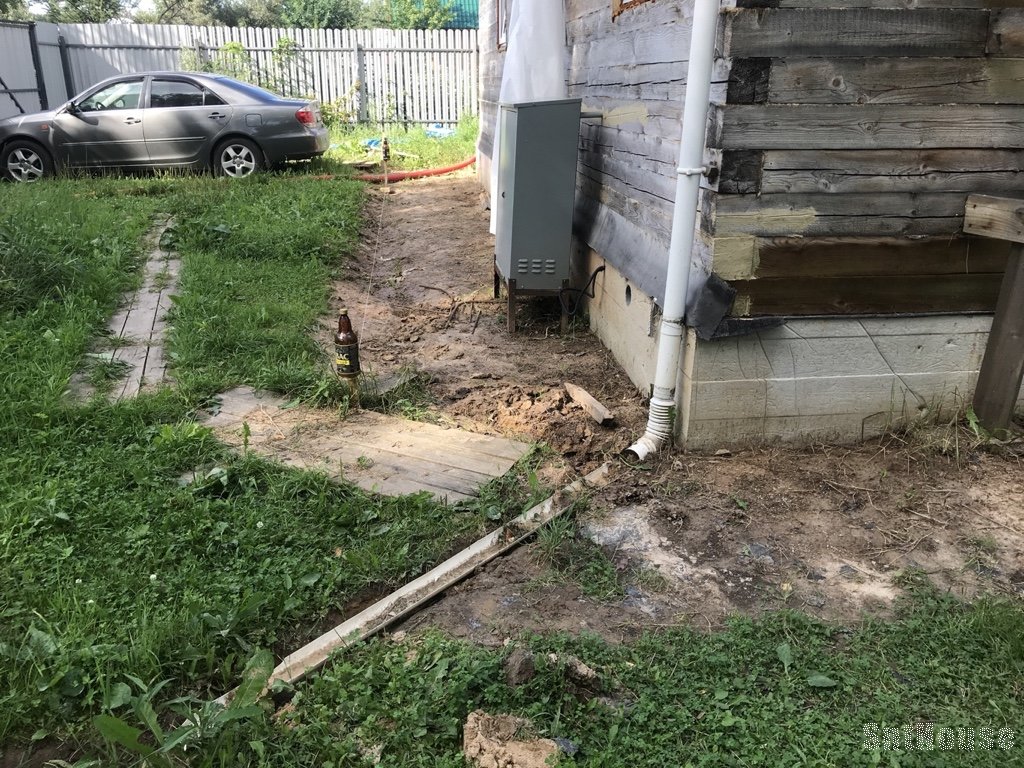

Сначала я сделал разметку по которой впоследствии занимался копкой - от цоколя дома отошел на 1,5 метра - 1,2 метра на утеплитель и 30 см для дренажной трубы и ливневки.

У цоколя я заглублялся где то на 30-35 см

Расчет я делал так:

Текущая высота цоколя - 500 мм до уровня земли.
Верхняя поверхность готовой отмостки будет где то на 10 см выше. Получается что цоколь будет высотой 400 мм.
От этой точки делал отметку на цоколе и по периметру всего дома делал разметку горизонтали.
Это была отправная точка по которой я ориентировался откапывая землю.

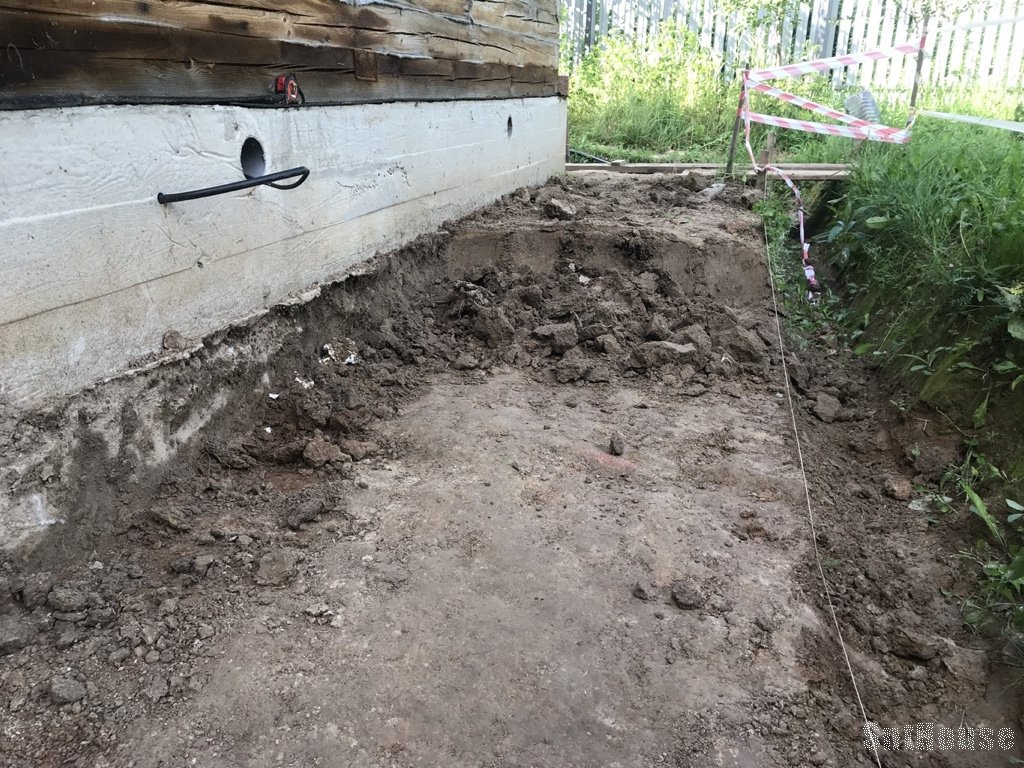

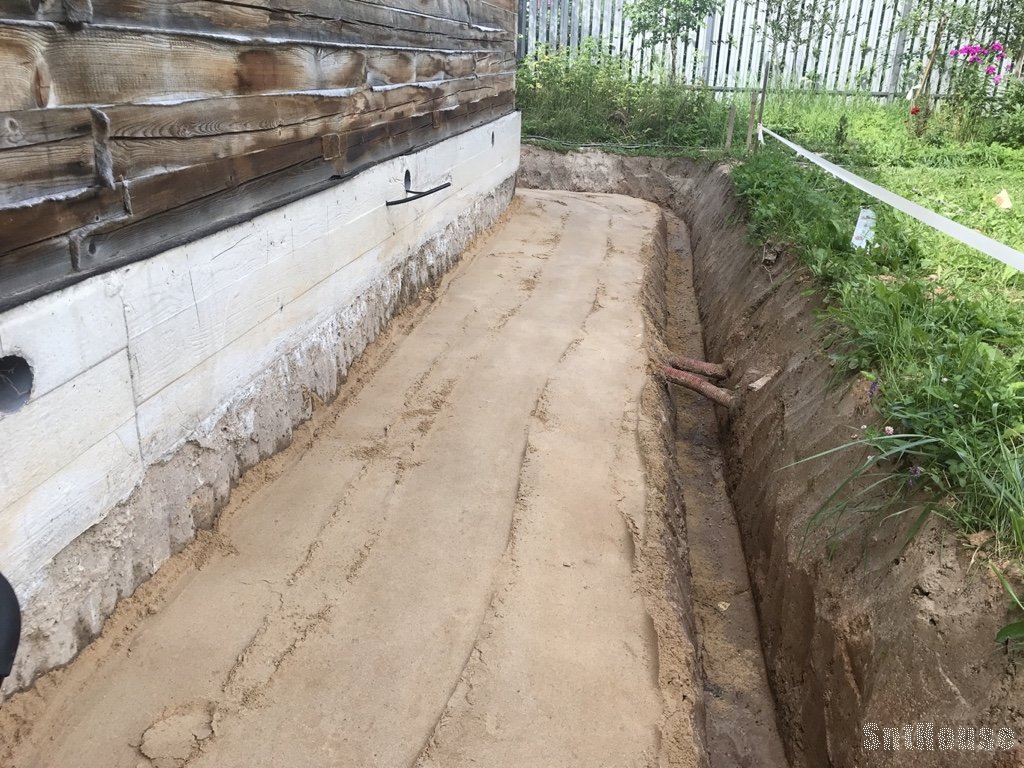

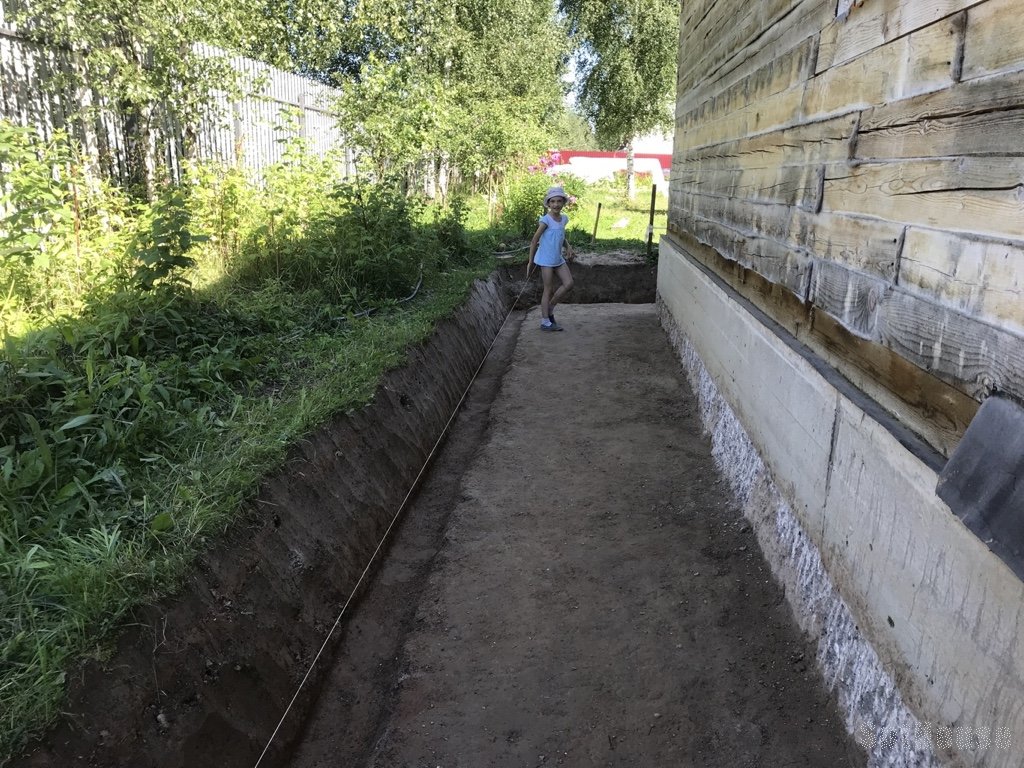

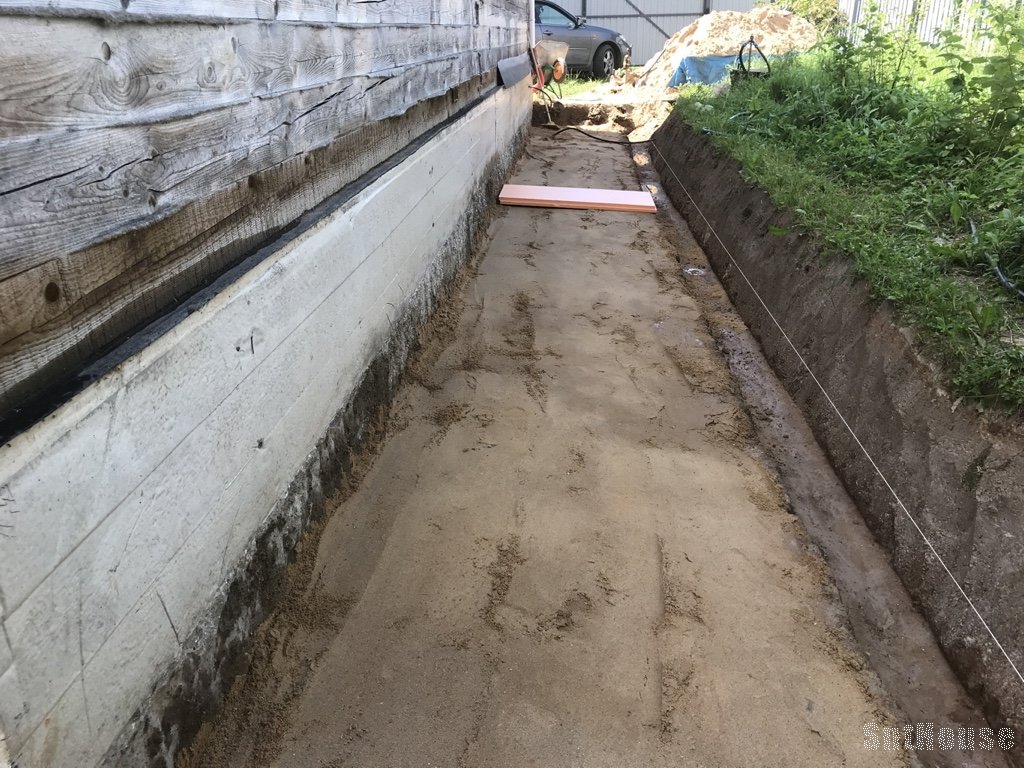

Откапывал аккуратно снимая землю послойно так, чтобы уже самой землей делать необходимый уклон от цоколя к краю.

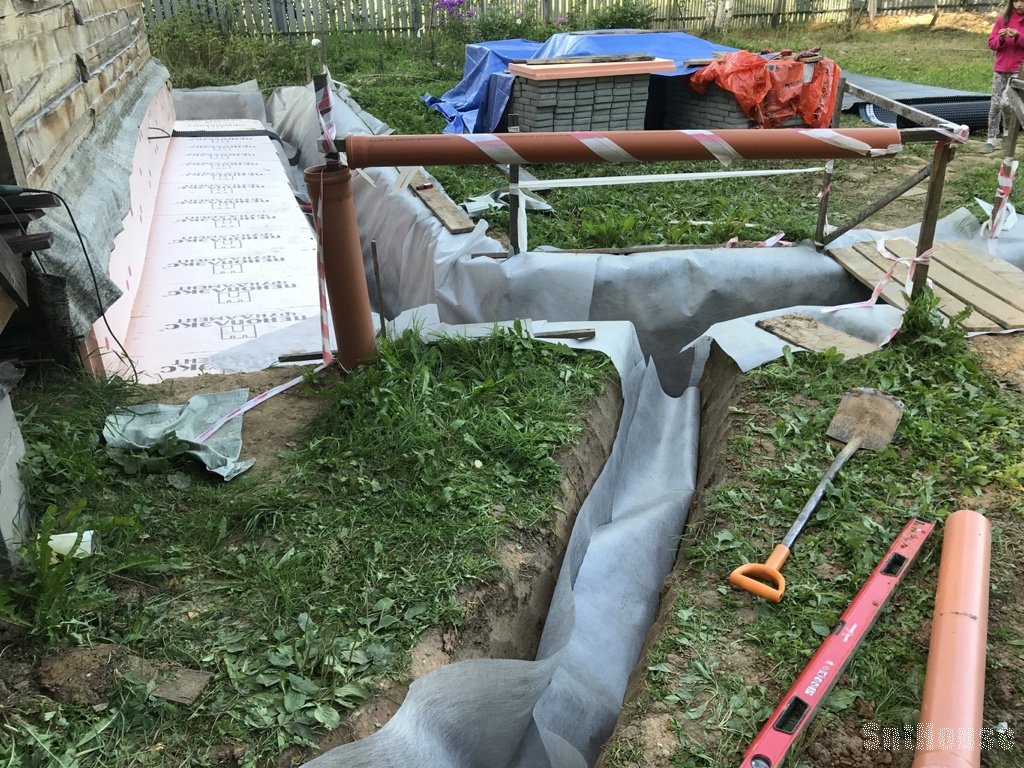

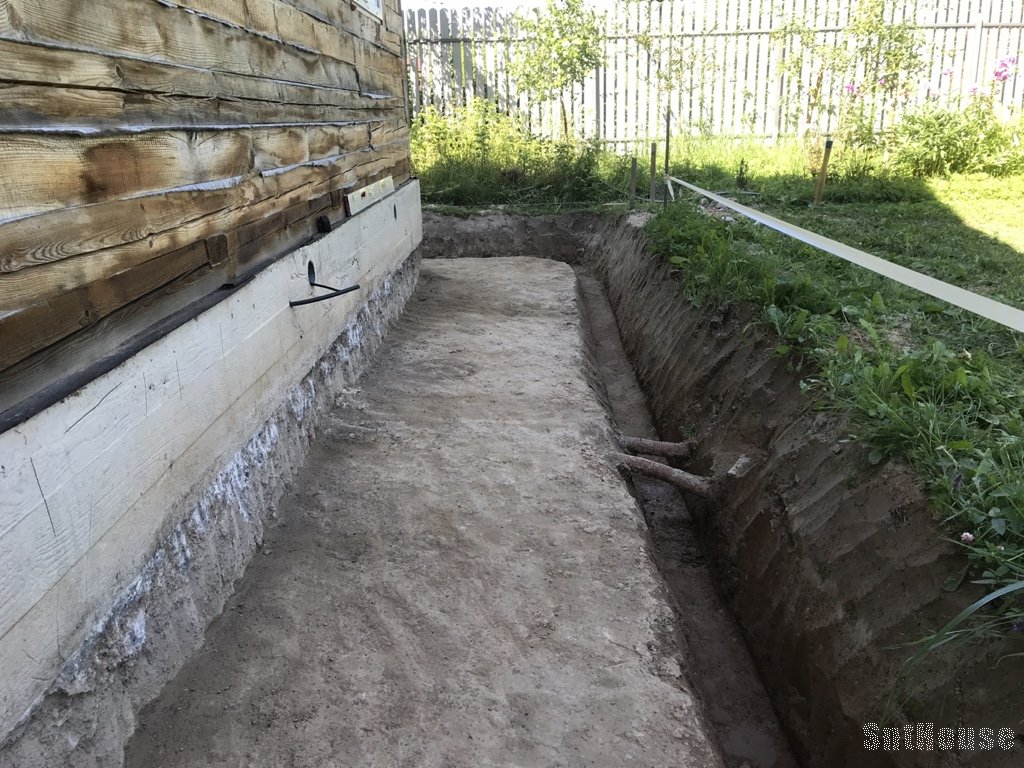

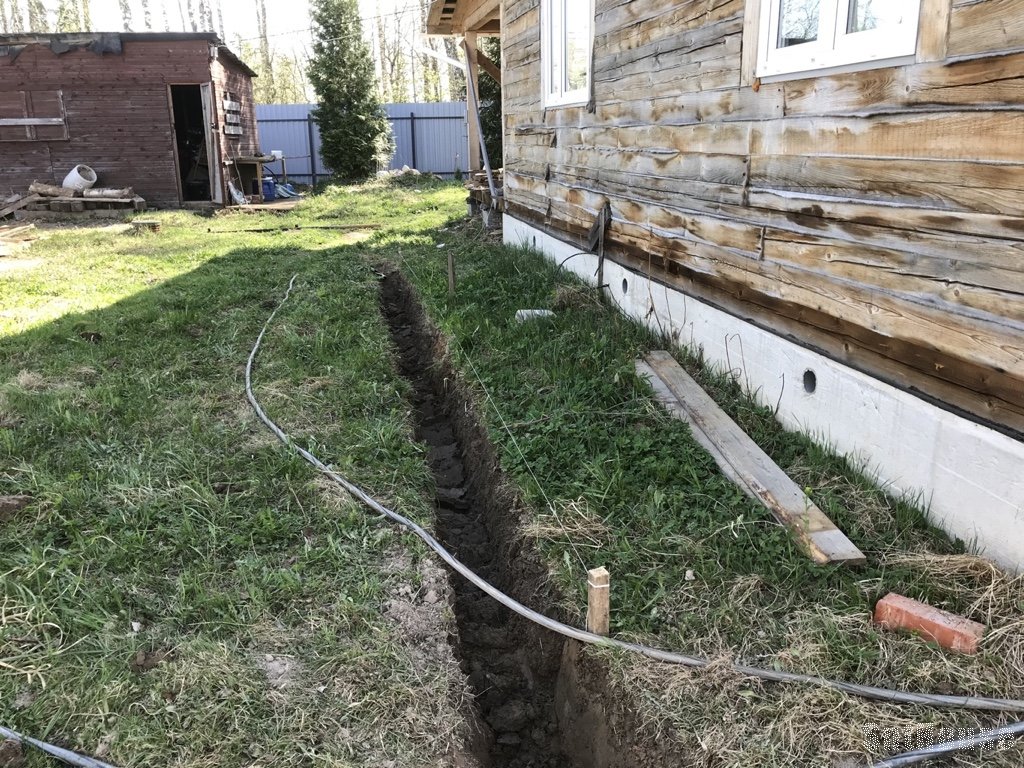

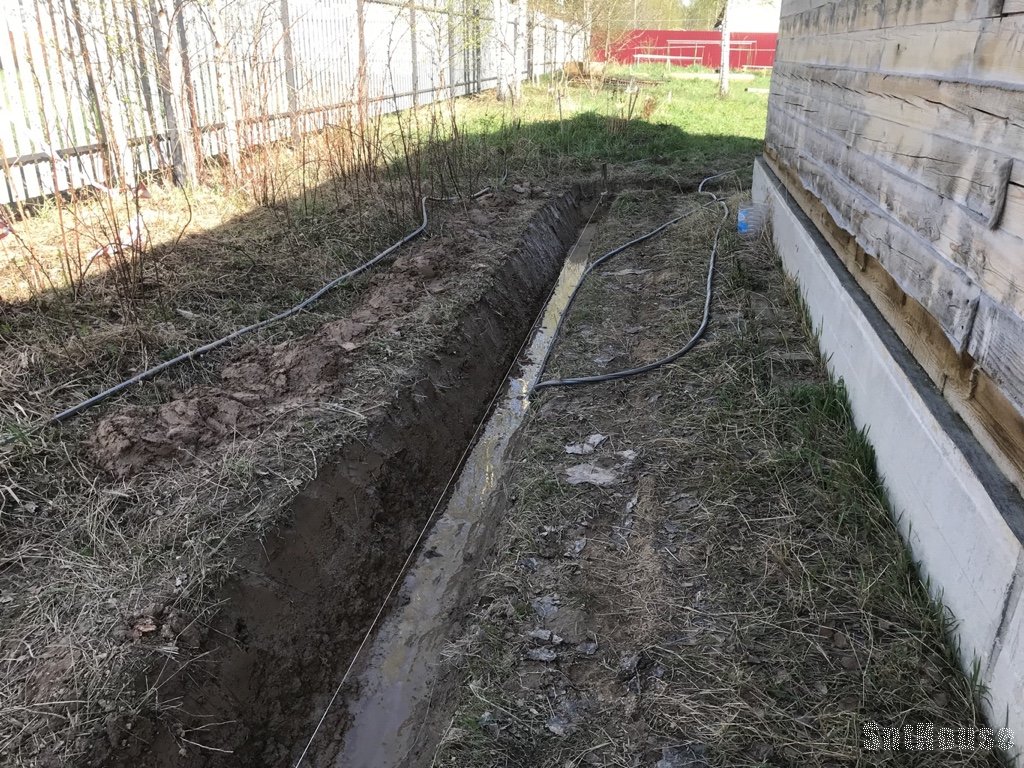

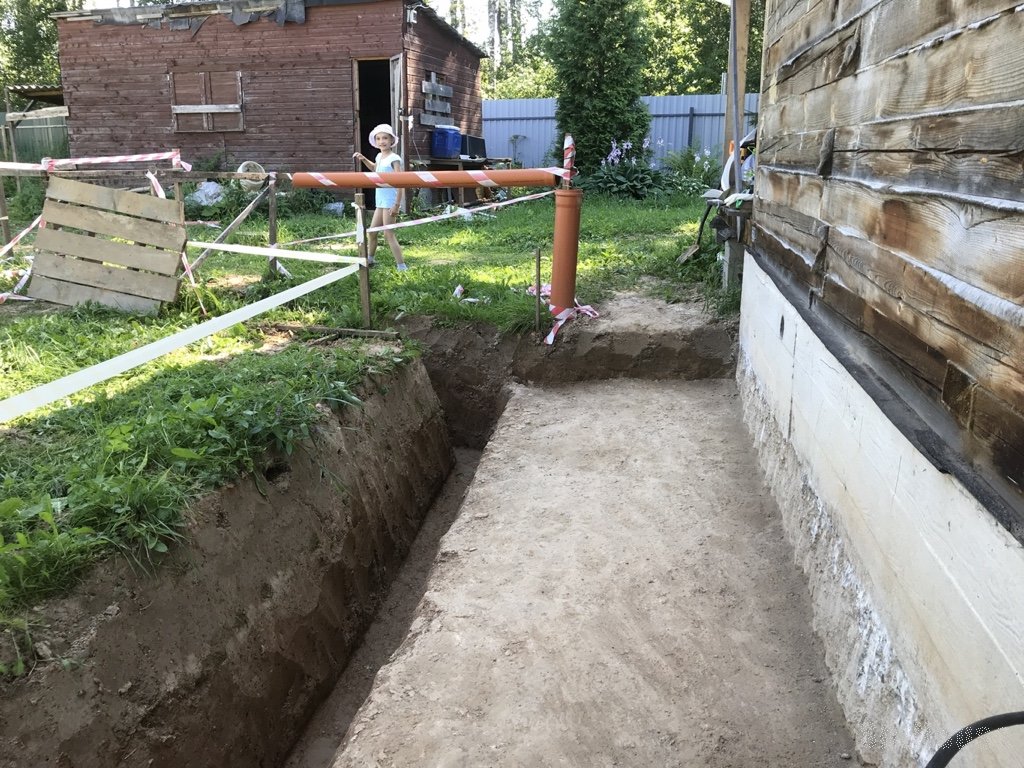

По краям заглубился еще выкапывая траншею в которой ляжет дренажная труба и ливневка.

Траншею также копал с необходимым уклоном. Вывод ливневки и дренажа делал по длинной стороне дома в сторону глубокого колодца (от кессона).
И от кессона же вдоль короткой части дома со стороны септика в сторону "кухонного" колодца.

Таким образом не надо было сильно зарываться в землю. В общем то и так достаточно глубоко получилось.

Пирог получился у меня такой:

- земля
- выравнивающий слой песка
- утеплитель ЭППС 80 мм

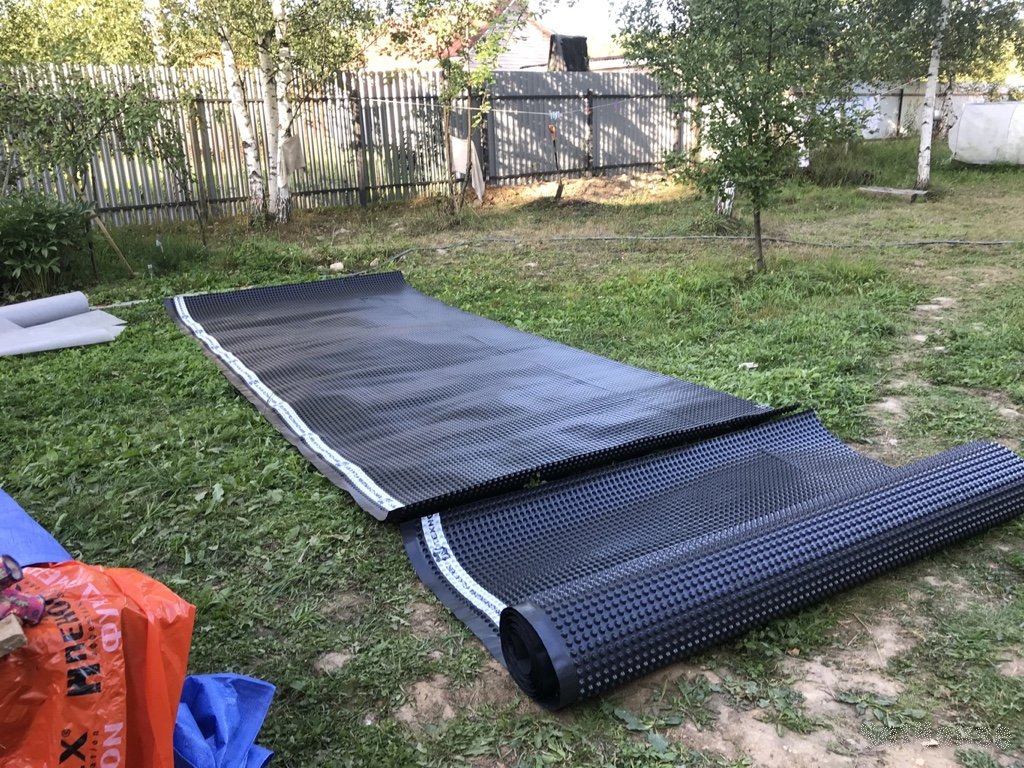

- геомембрана Изостуд пупырчатая
- геотекстиль
- щебень 100-150 мм
- песок речной 100 мм
- песок крупнозернистый 50 мм
- брусчатка 60 мм

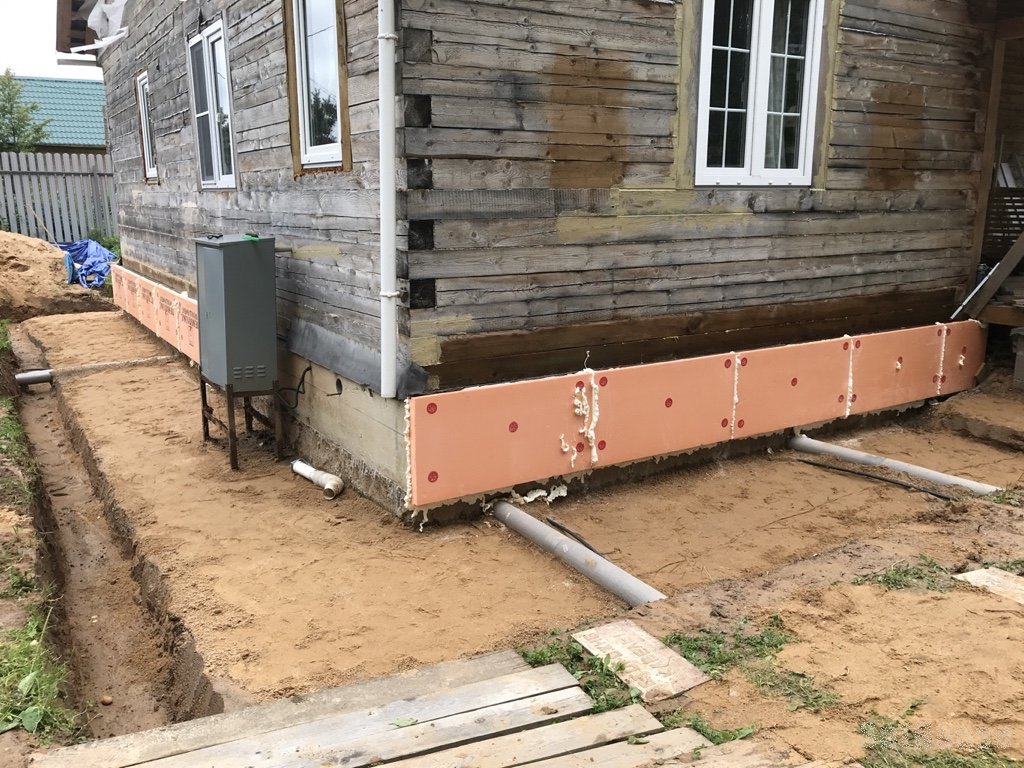

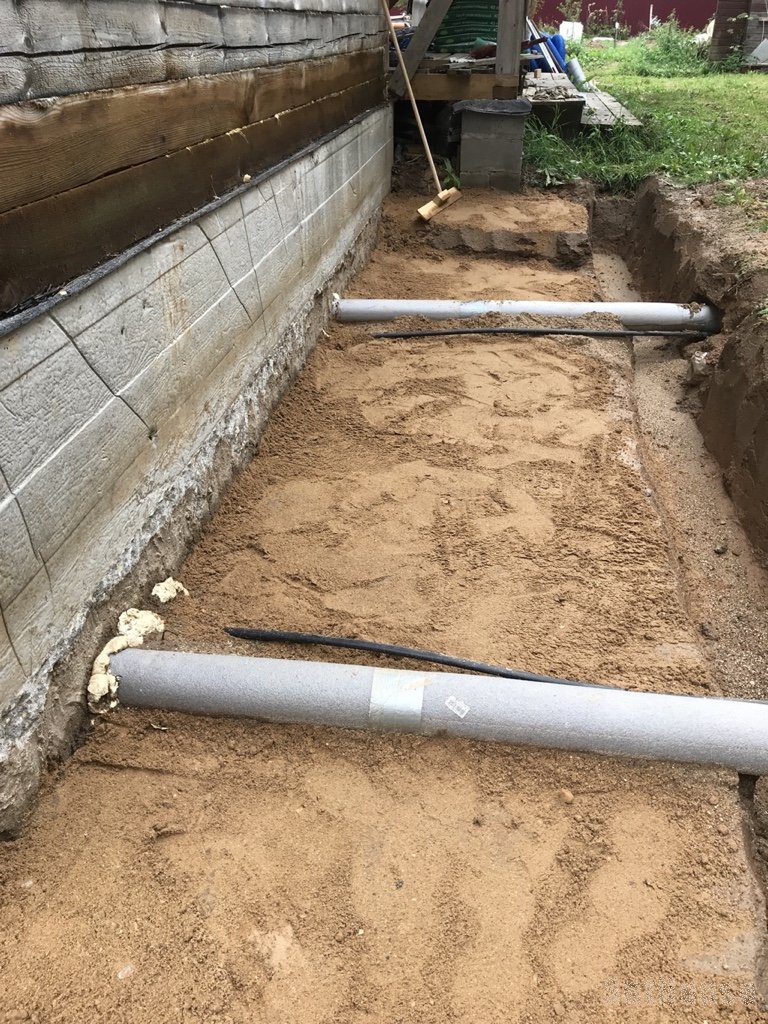

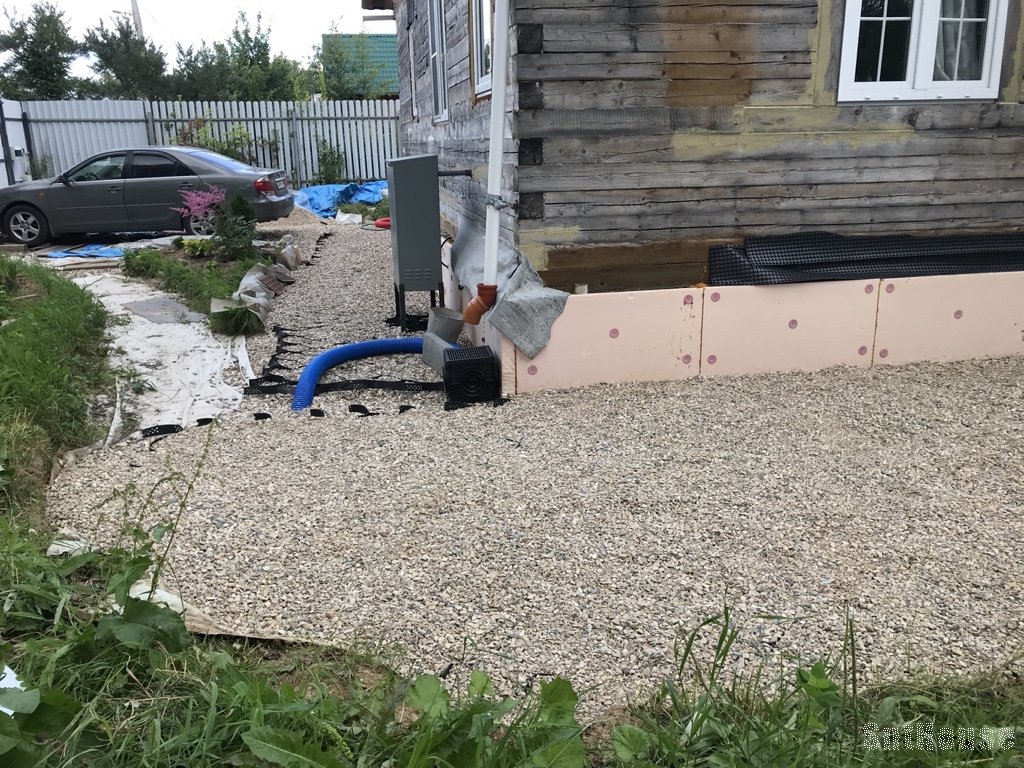

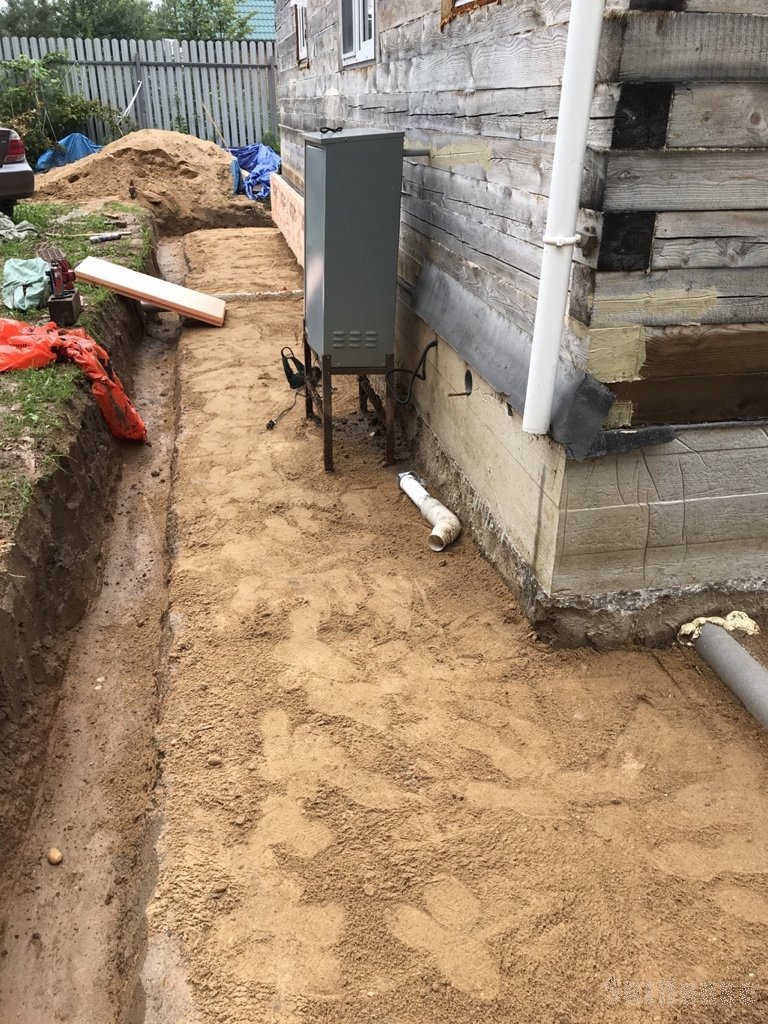

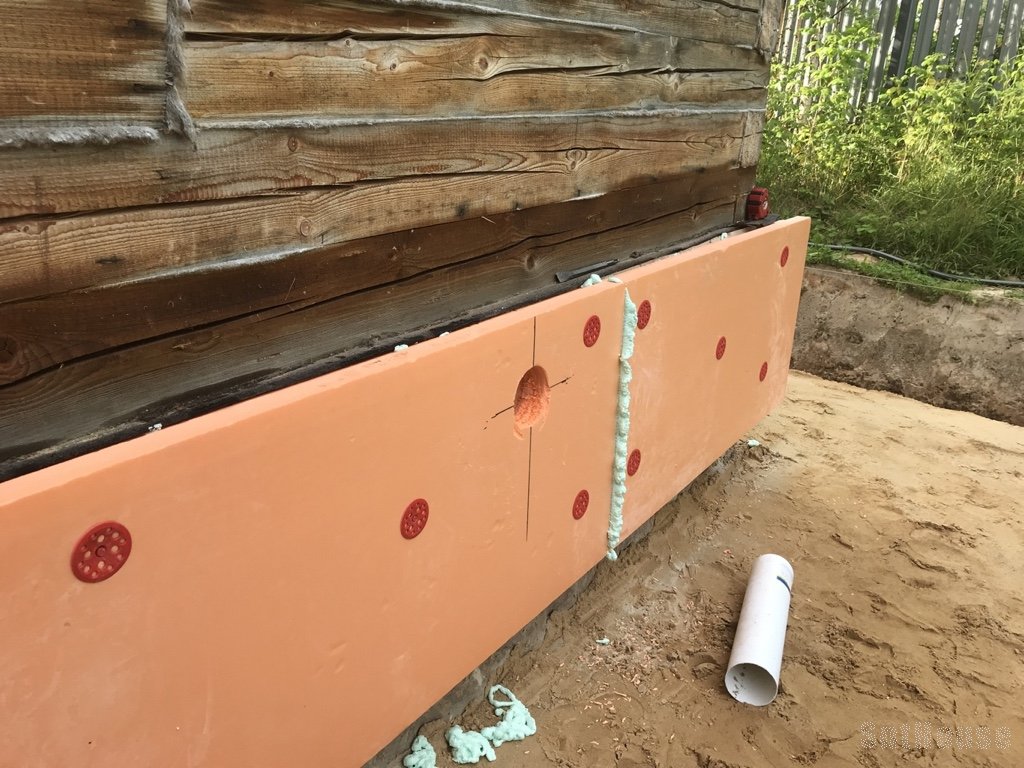

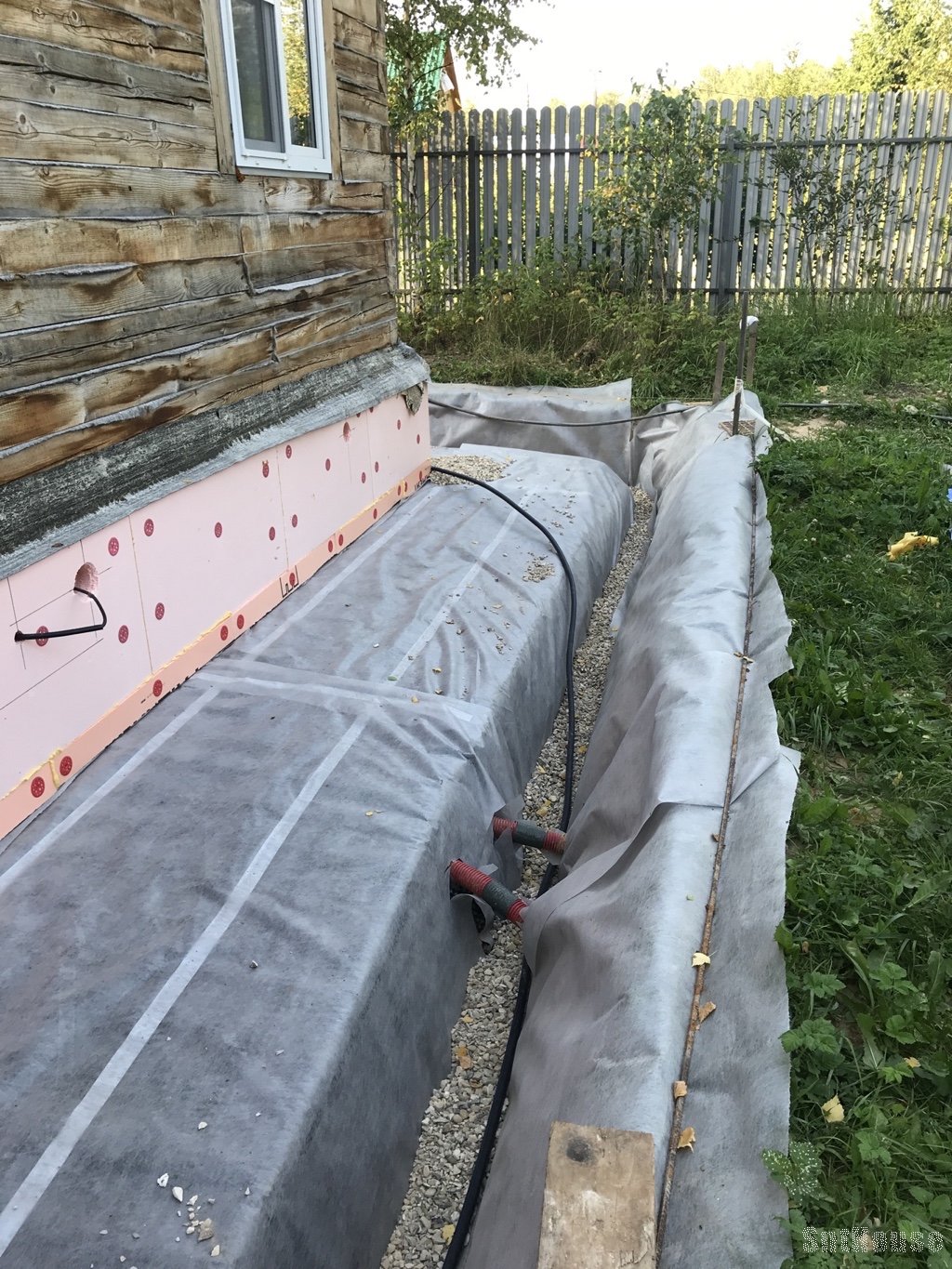

После откапывания траншеи под будущую отмостку и выравнивания периметра песочком я приступил к утеплению цоколя плитами ЭППС.

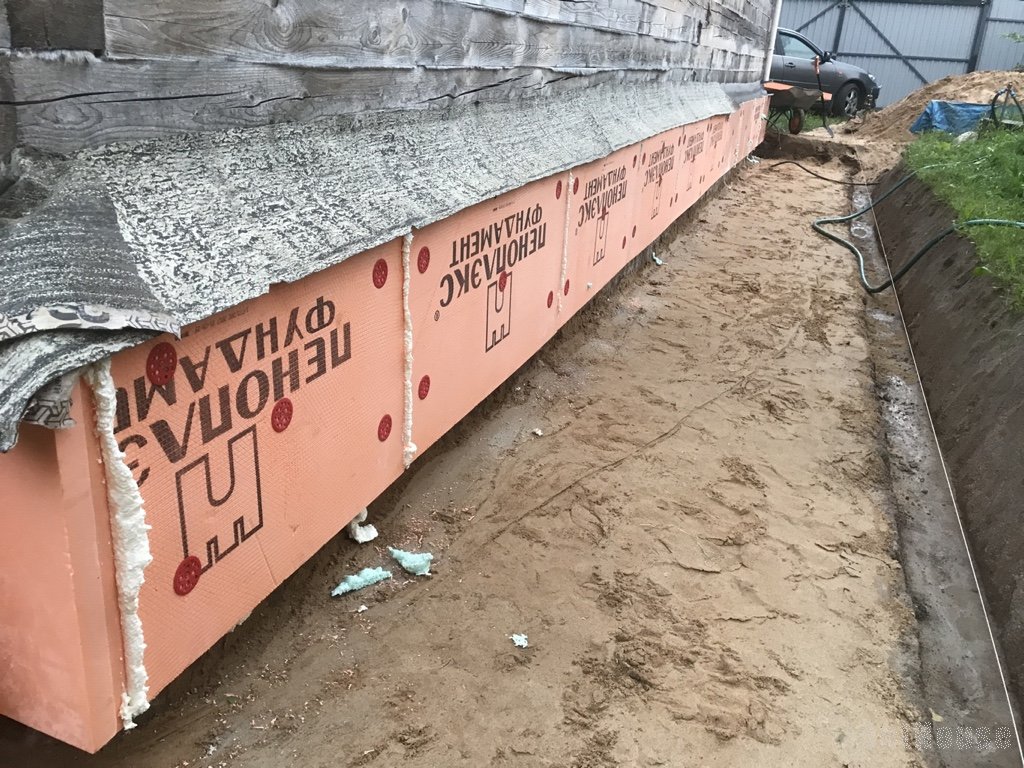

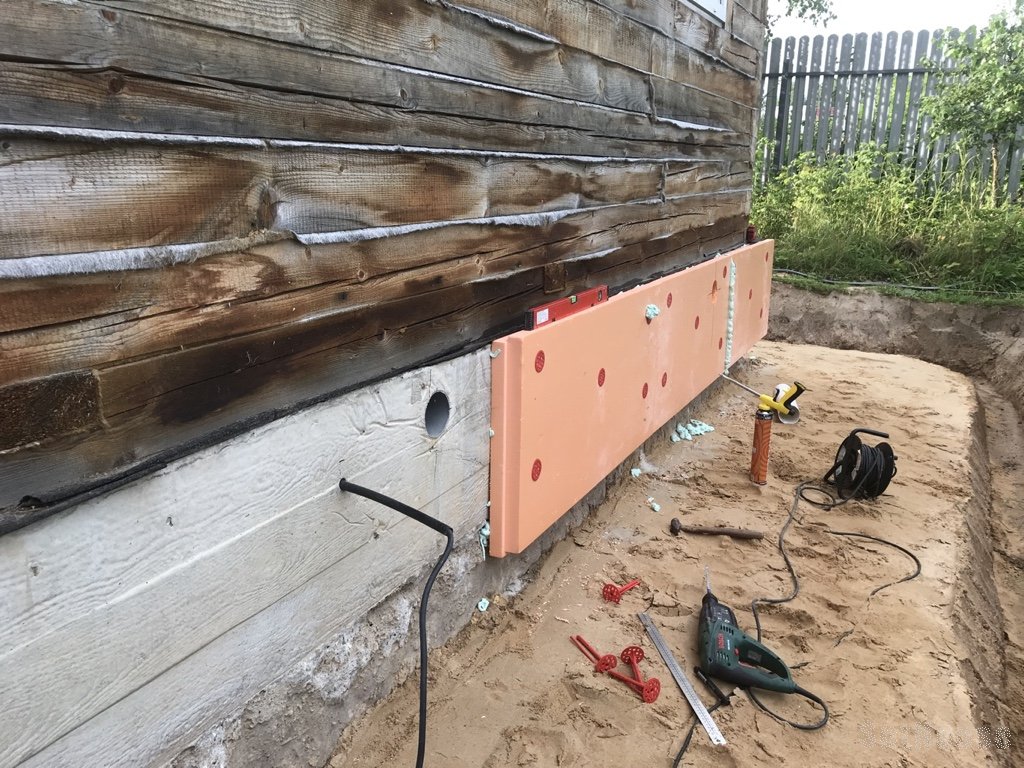

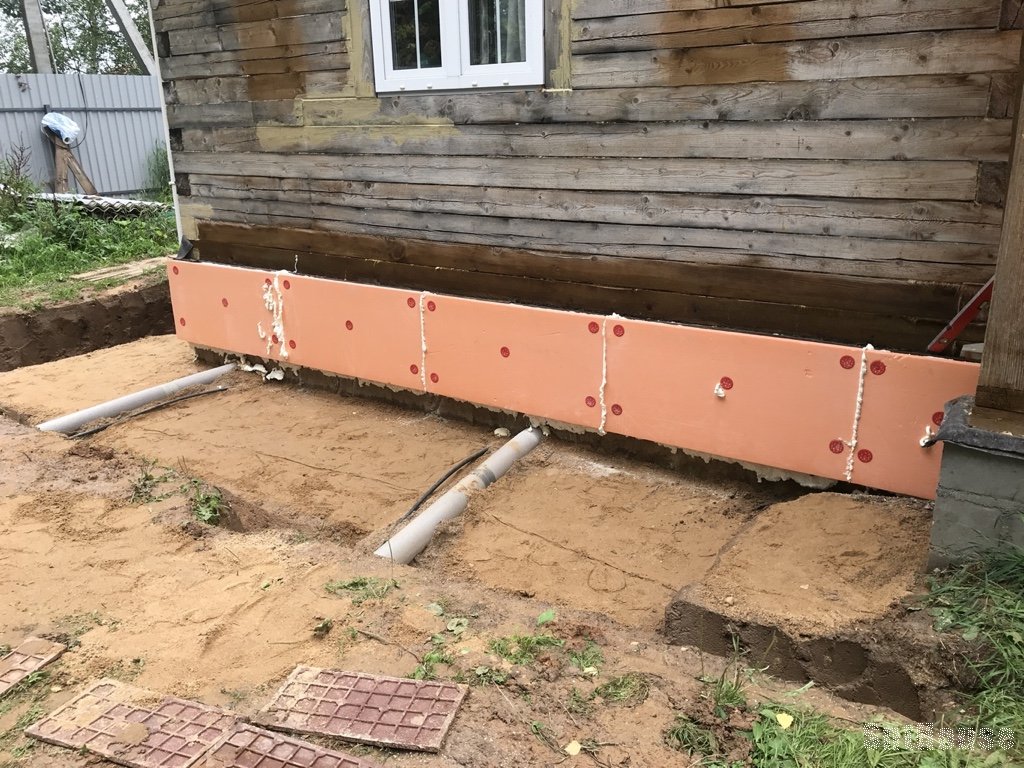

По периметру плиты наносил пену, прикладывал к цоколю, сверлил насквозь перфоратором и крепил грибками.
Все стыки плит пропенивал между собой чтобы не было никаких щелей.

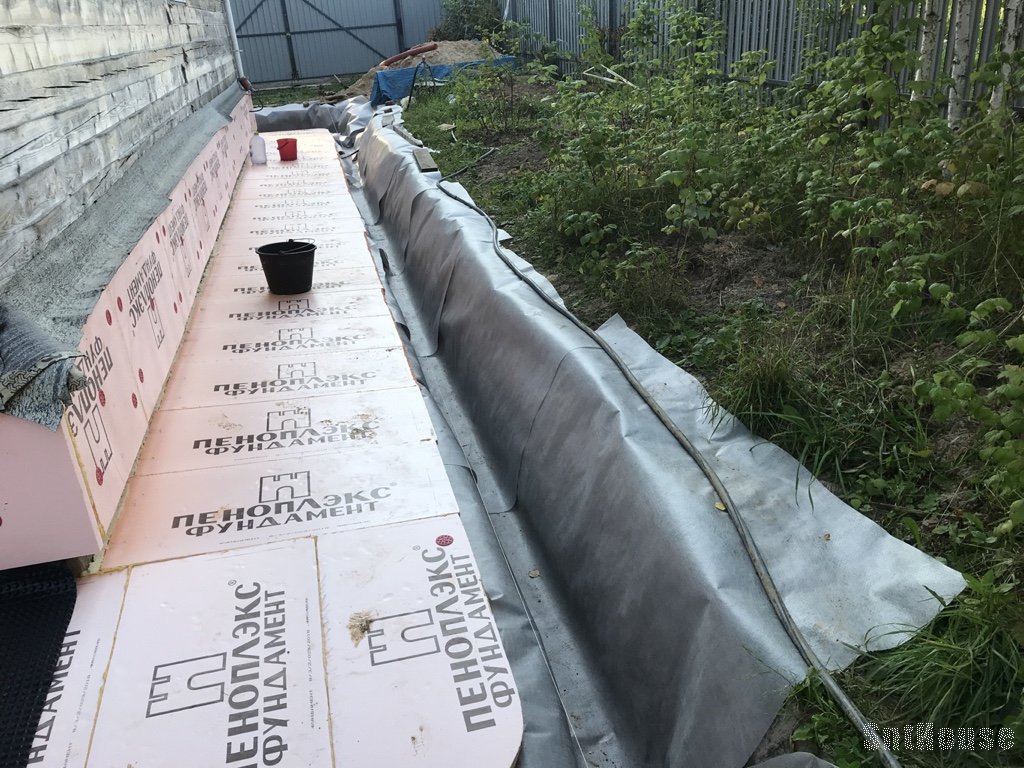

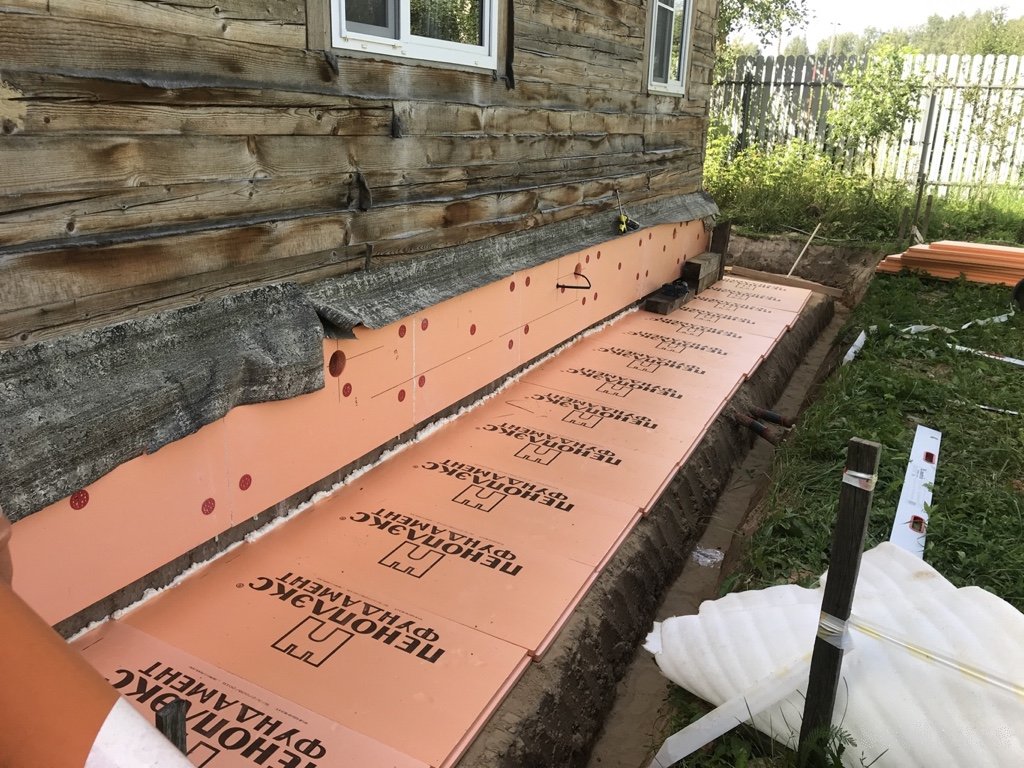

Далее по выровненной поверхности земли выкладывал плиты ЭППС и также пропенивал стыки плит между собой и между плитой ЭППС и цоколем фундамента.

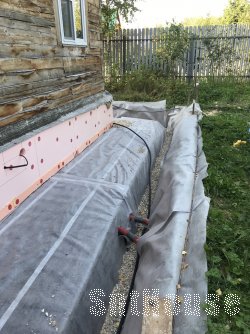

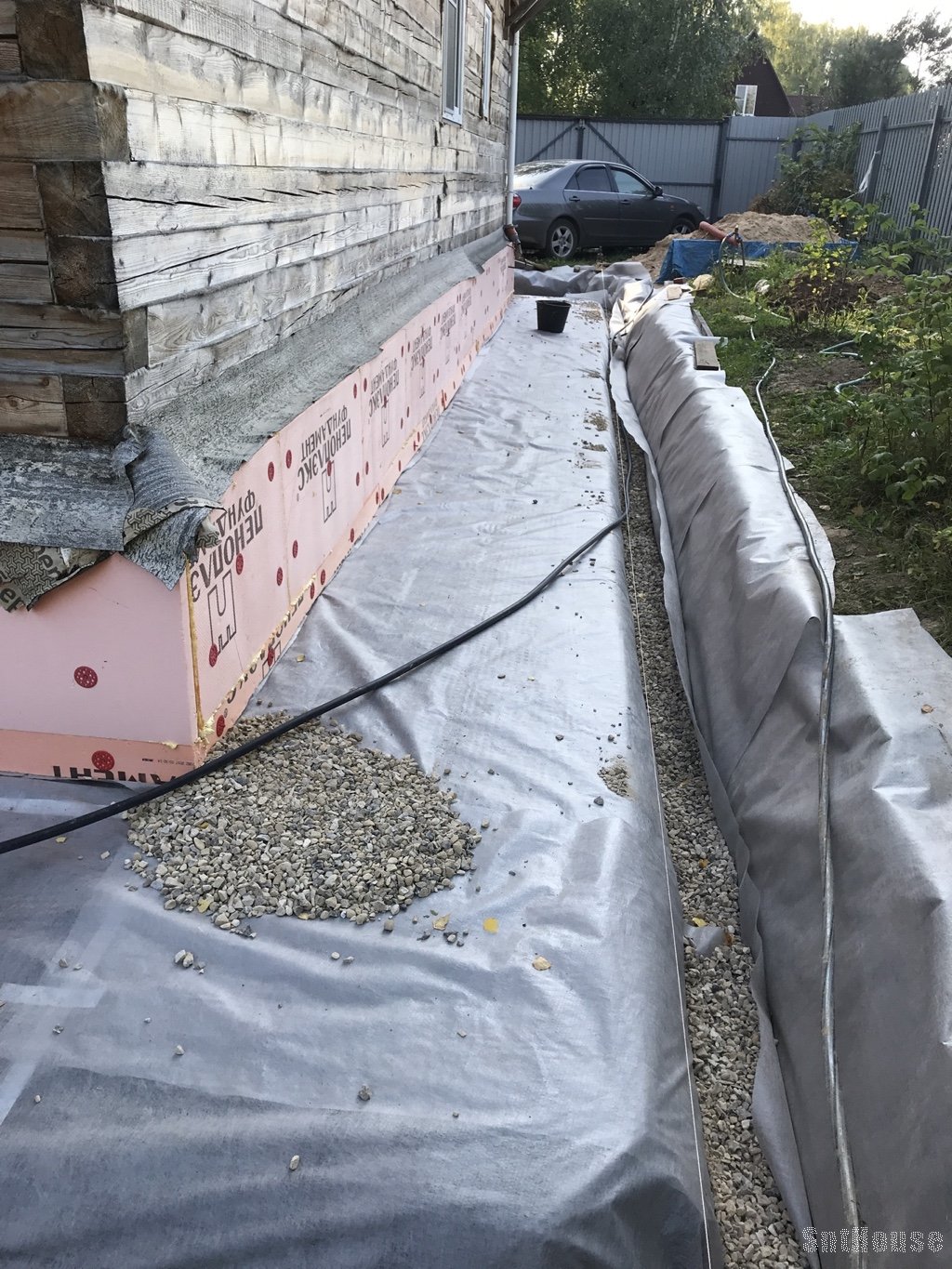

Далее под плитами ЭППС на цоколе приклеивал к цоколю битумной мастикой геомембрану и протягивал ее укладывая на дно траншеи.

Поверх геомембраны прокладывал геотекстиль и заводил его свободный край на поверхности земли.

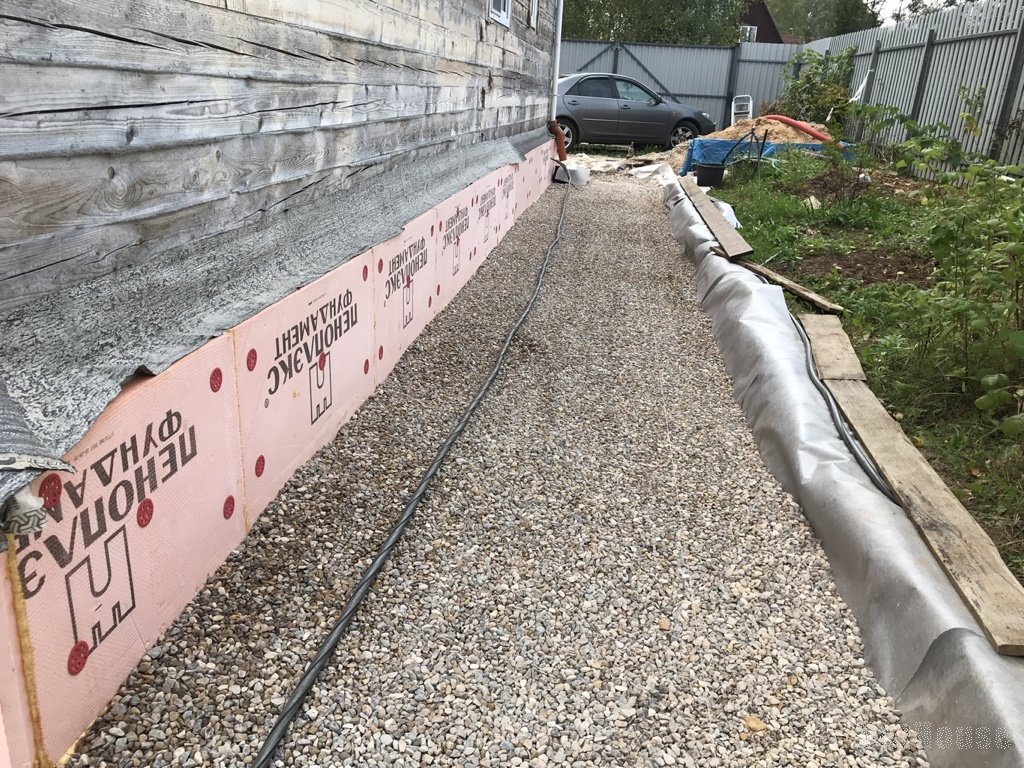

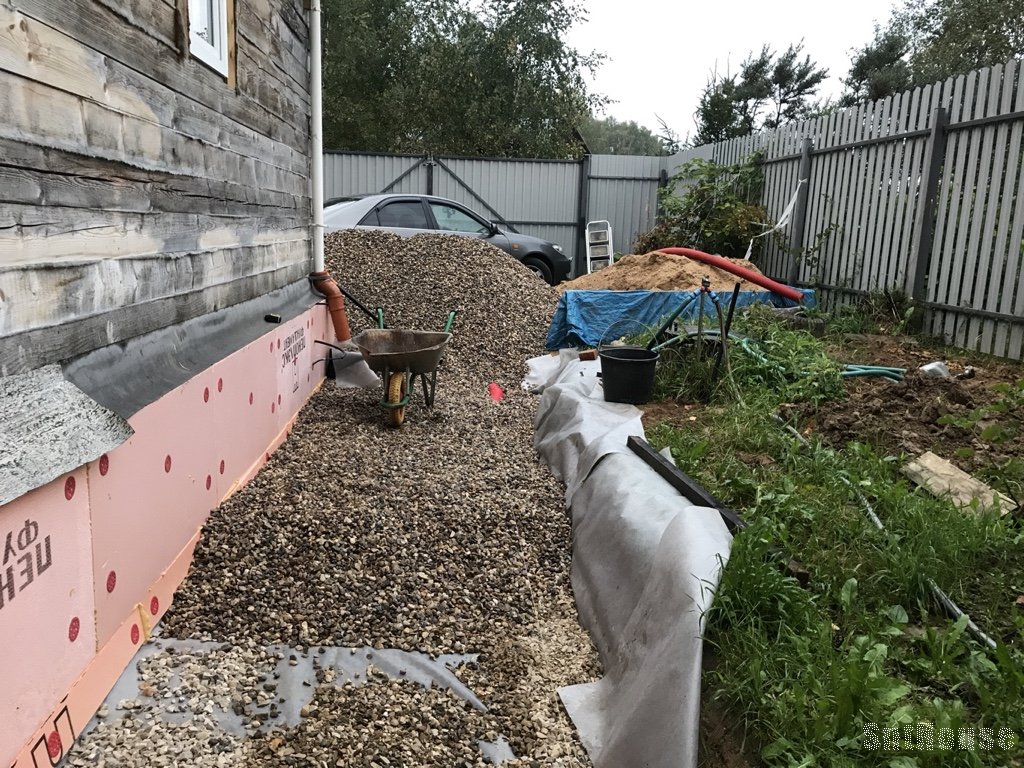

По геотекстилю закидывал щебень.

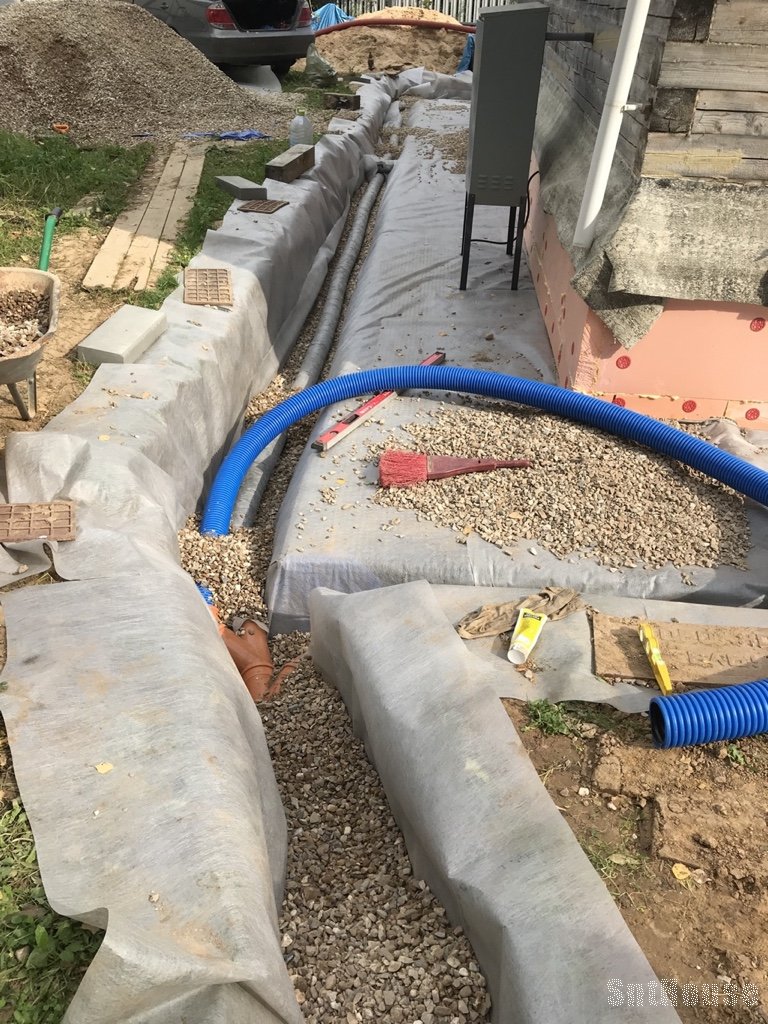

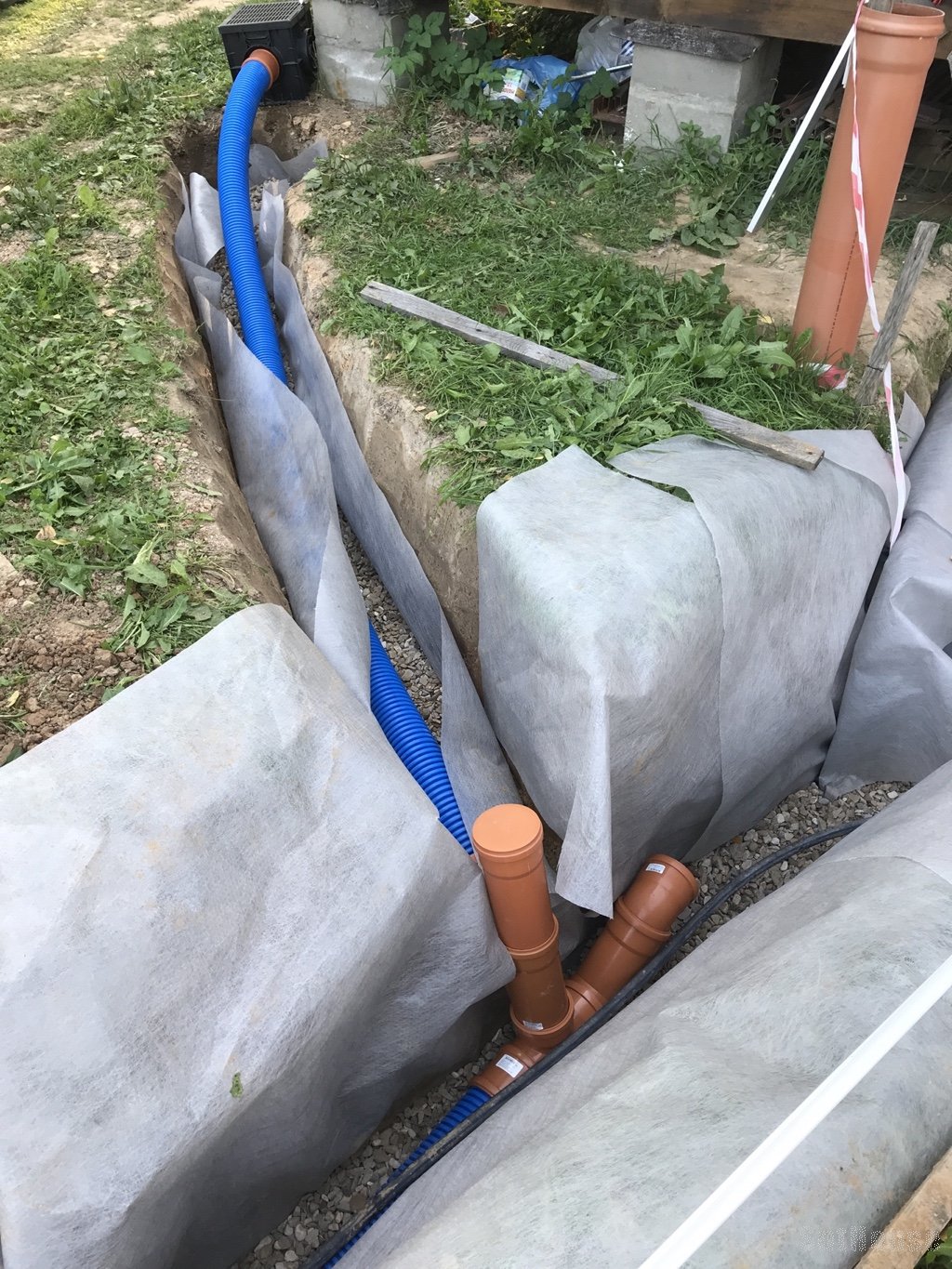

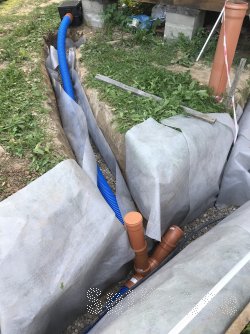

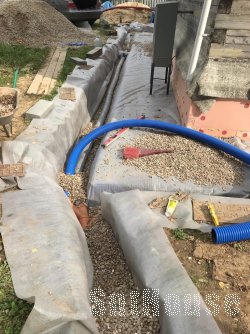

На этом этапе в траншее прокладывал дренажную 110-ю трубу. Также делал выводы гибкой гофрированной трубой 110-й для подключения дождеприемников под слив. Стыковал их сантехническими тройниками и на углах делал смотровые выходы заглушенные пробкой.

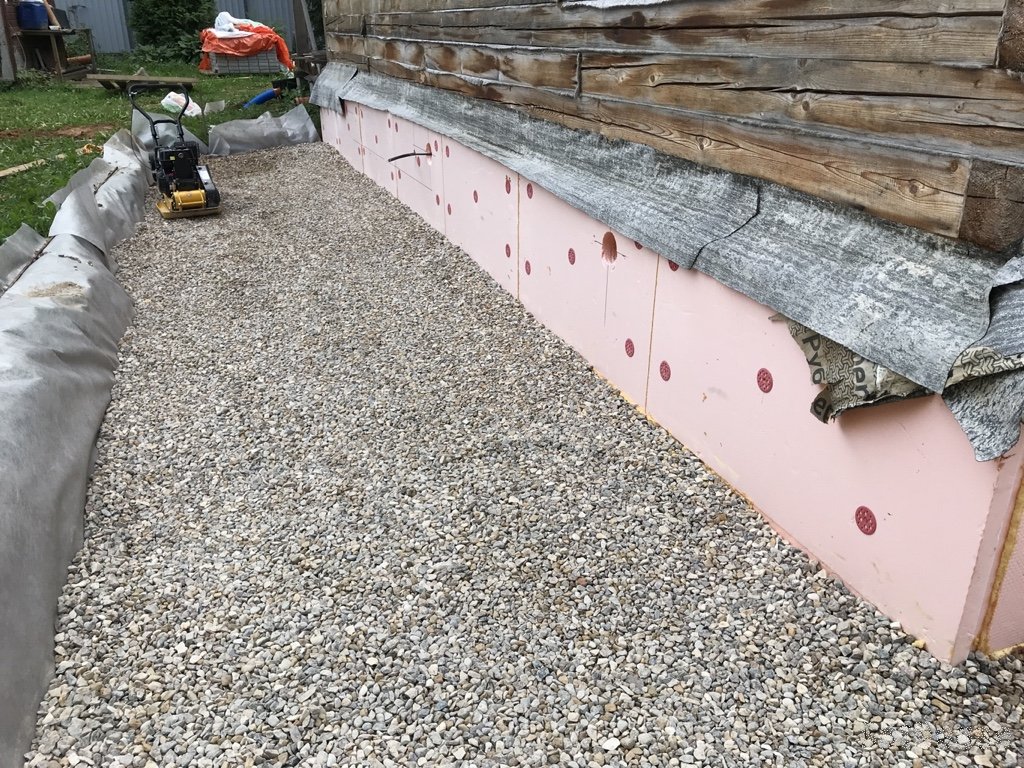

Щебень трамбовал купленной трамбовкой Zitrek z3k60w.
Должен сказать что по ЭППС трабмуется щебень от слова НИКАК.

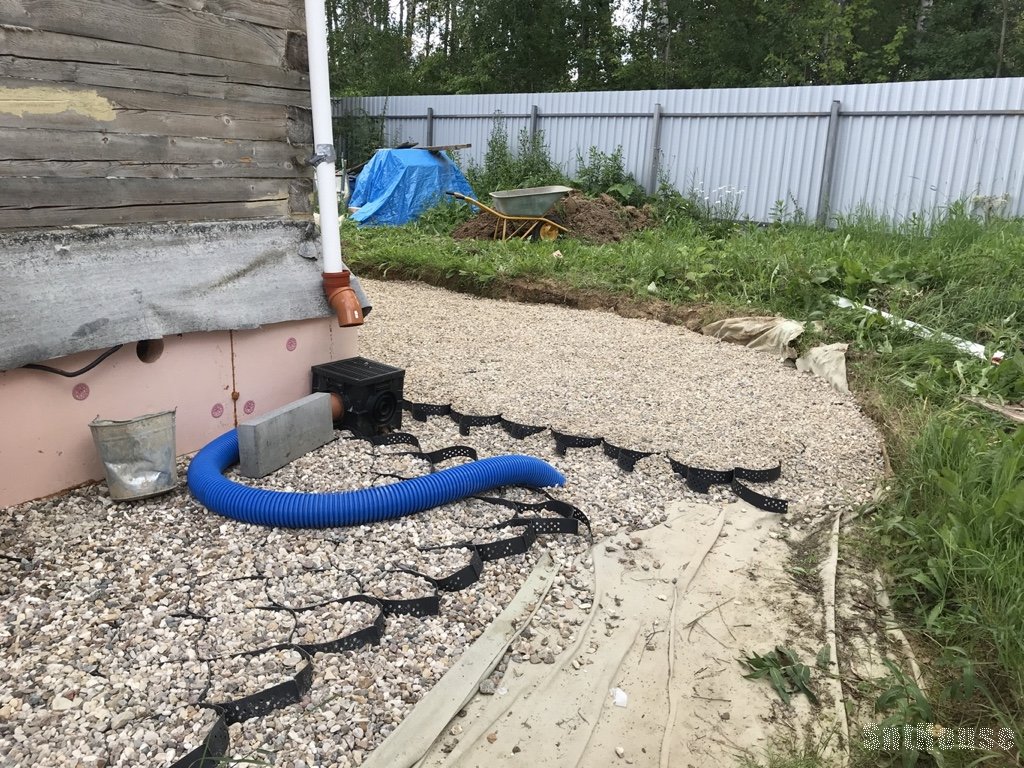

По этой причине я использовал георешетку с перфорацией высотой 50мм (для парковки 150мм).

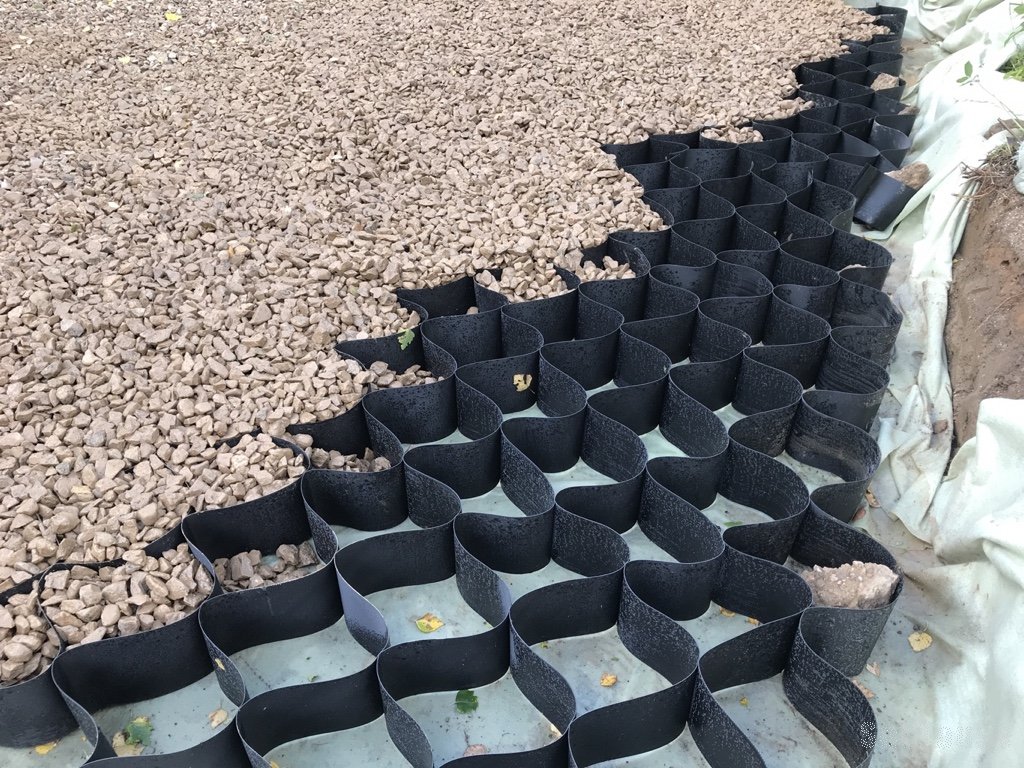

Расстилал георешетку, засыпал в ячейки щебень ведрами, разравнивал и трамбовал.
В таком варианте трамбовалось очень хорошо.

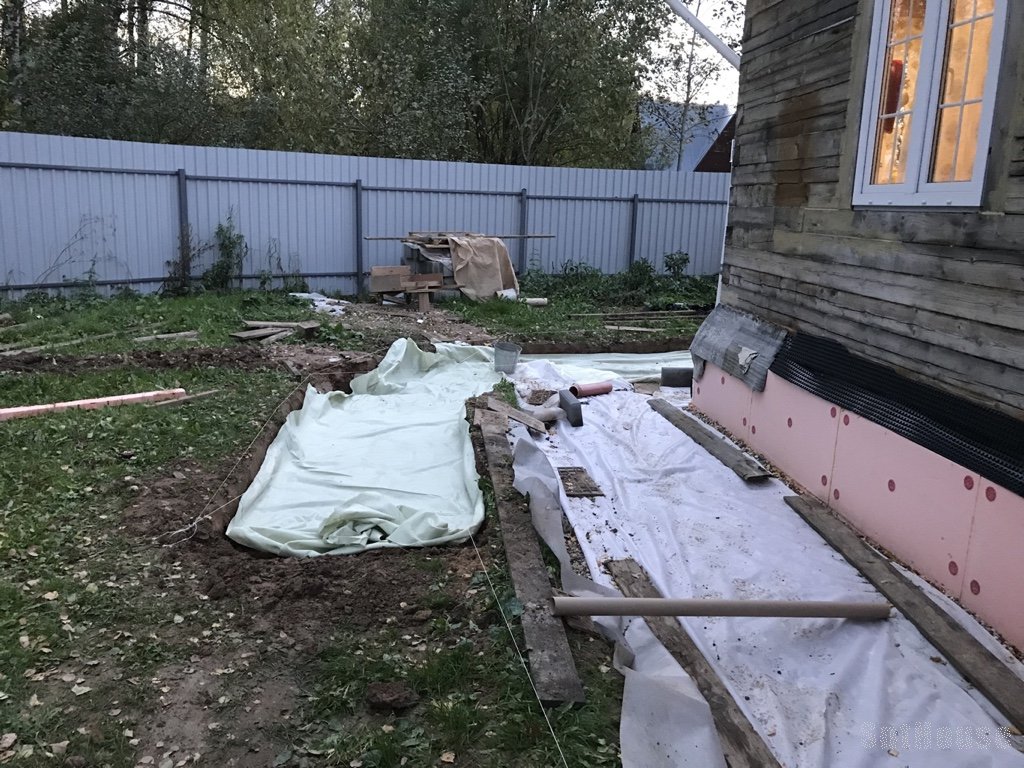

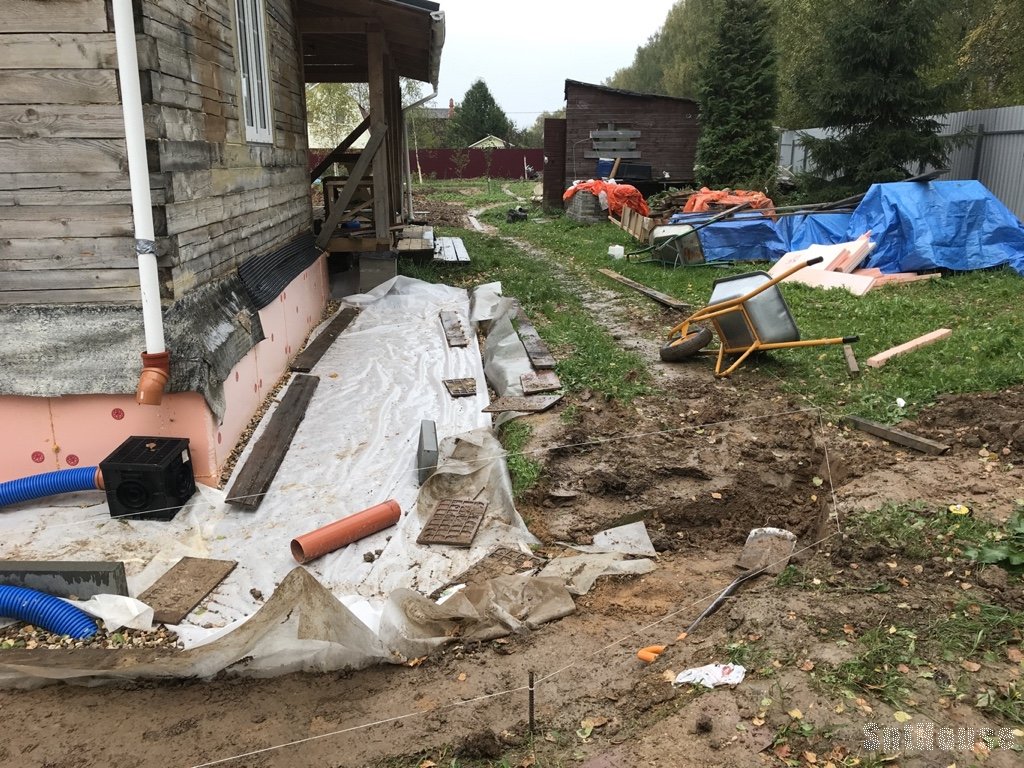

В таком виде я закрыл весь периметр будущей отмостки геотекстилем и придавил грузом.
Так прошел сезон. Щебень еще утрамбовался немного под снегом.

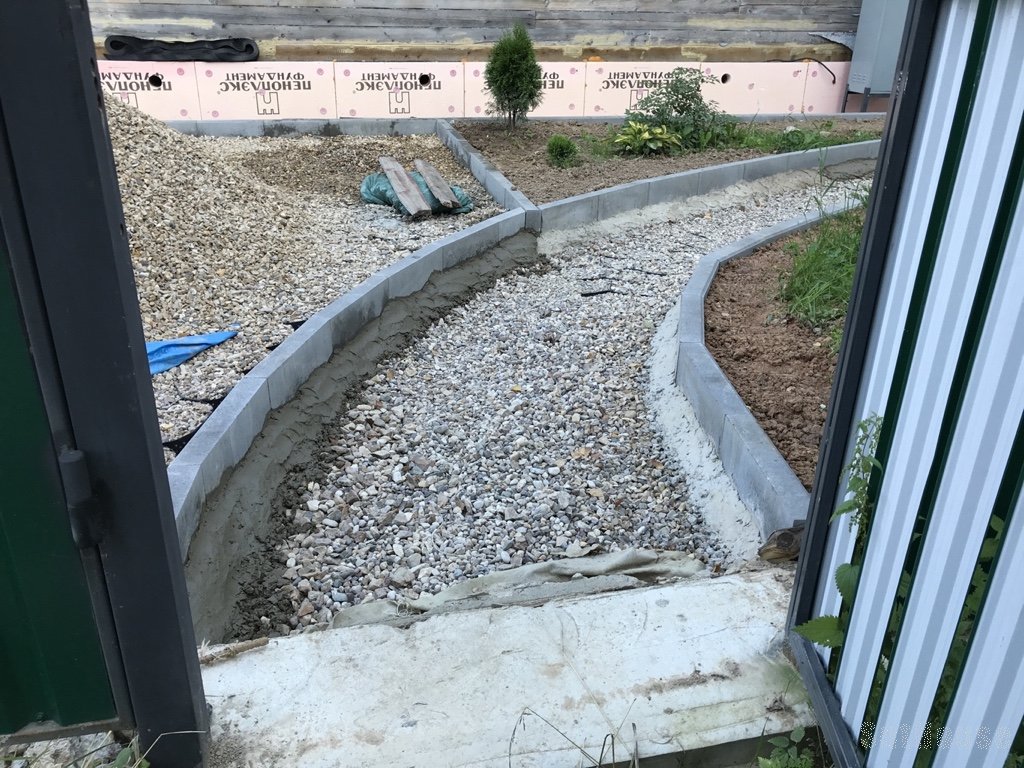

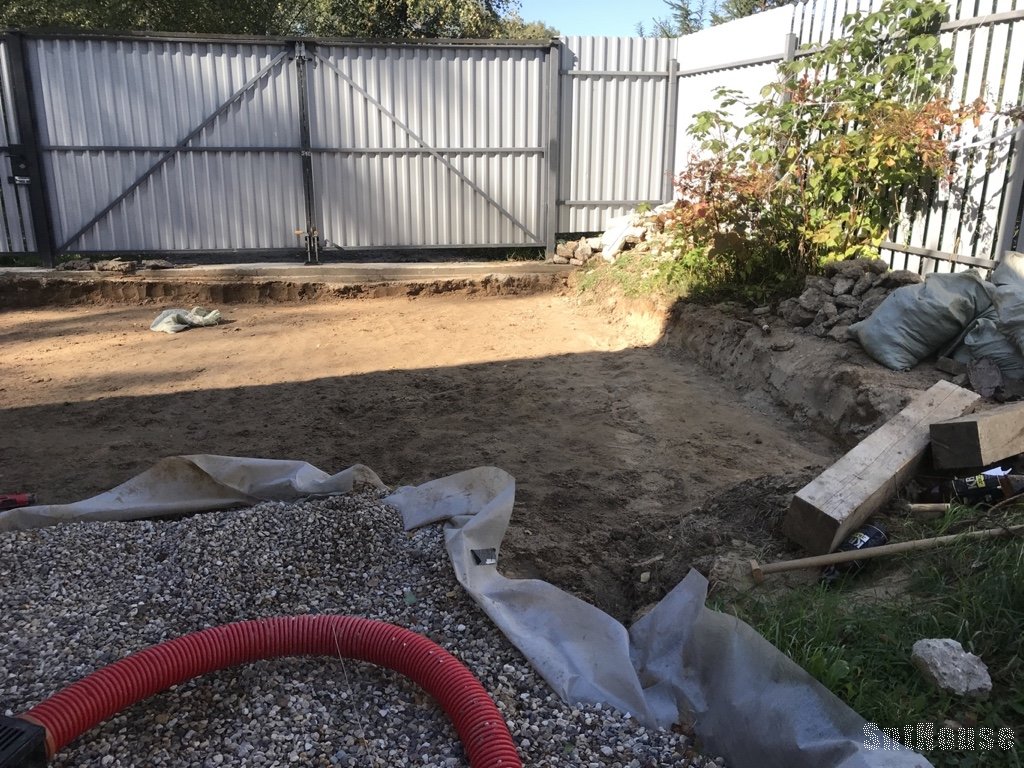

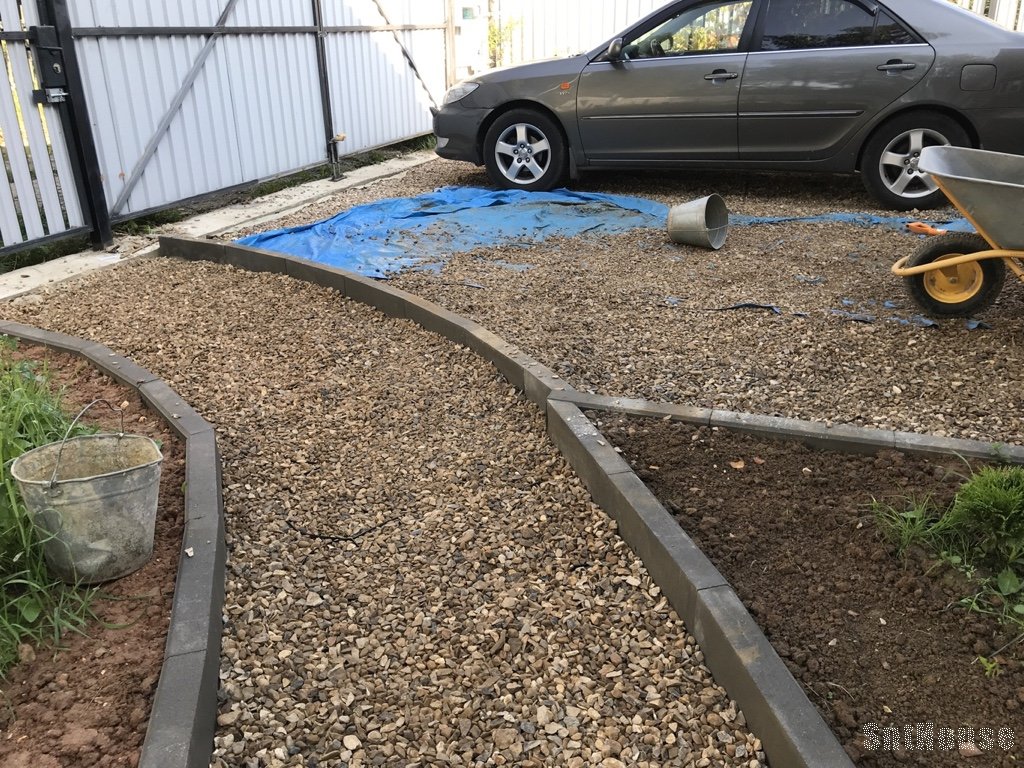

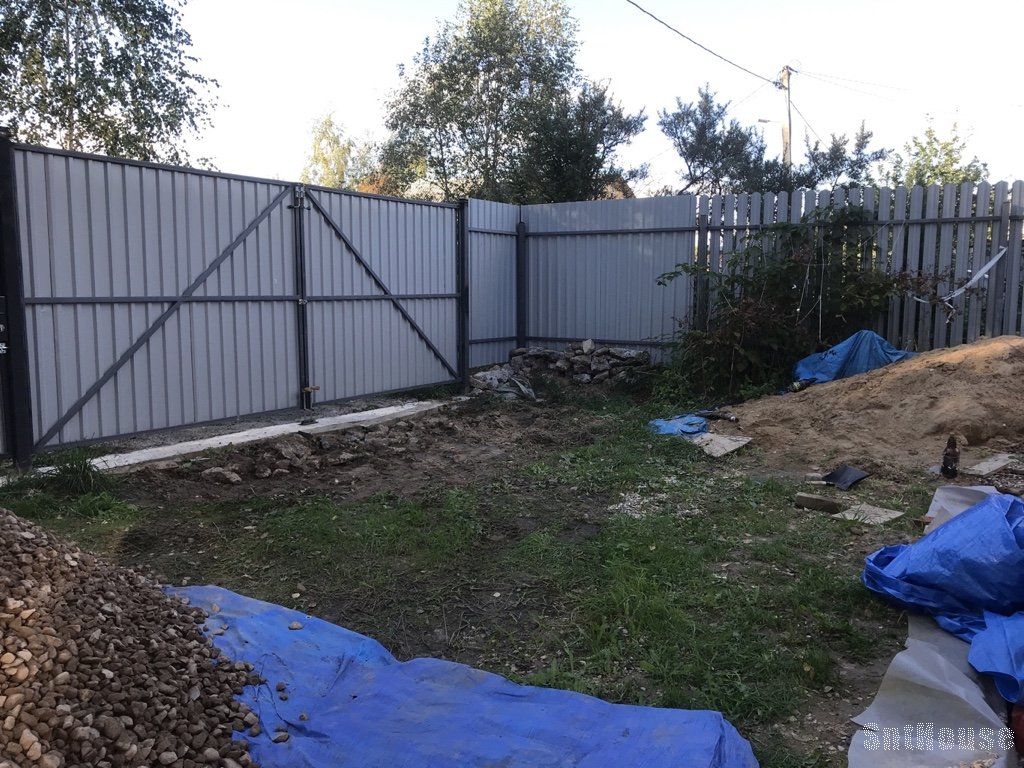

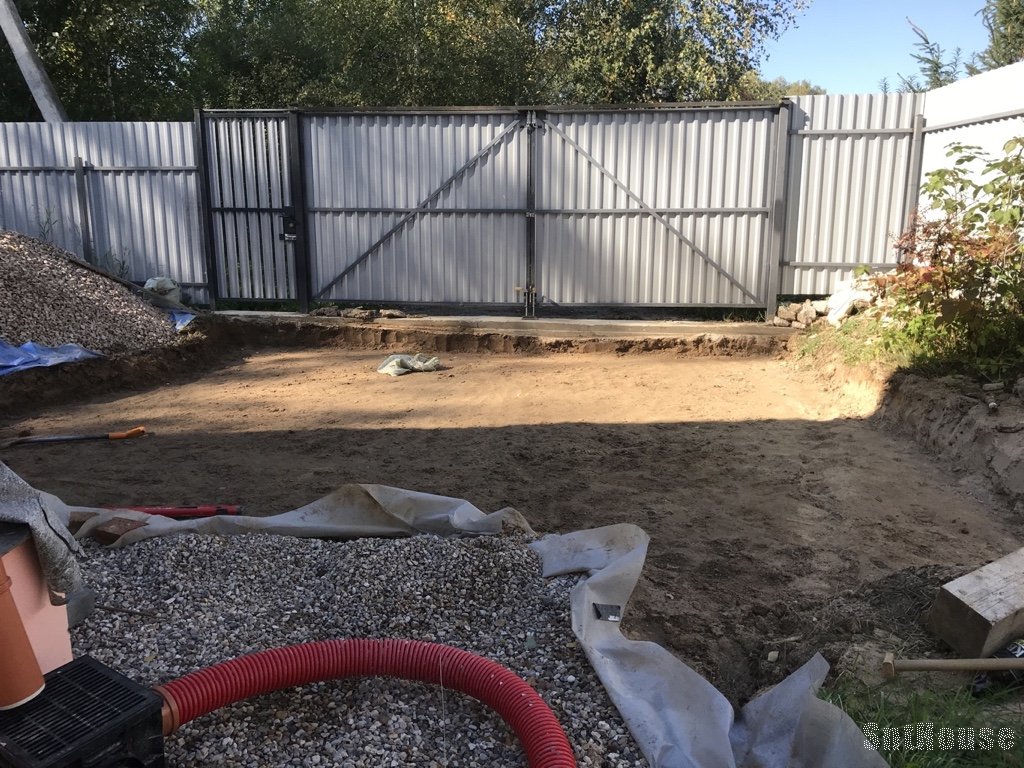

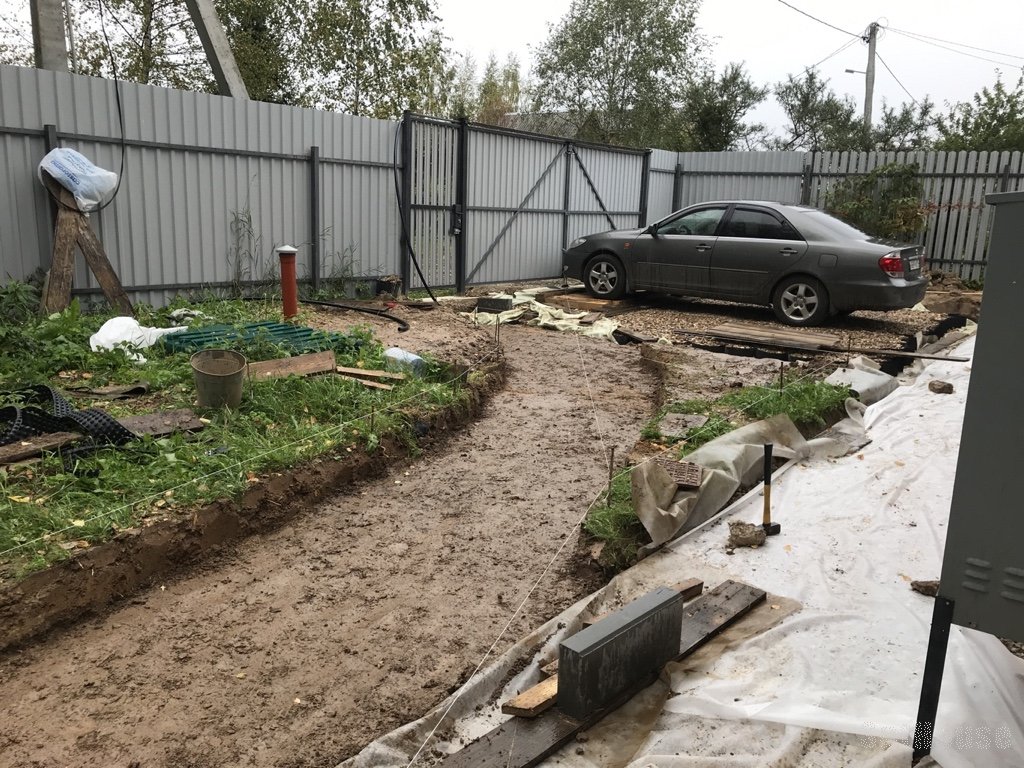

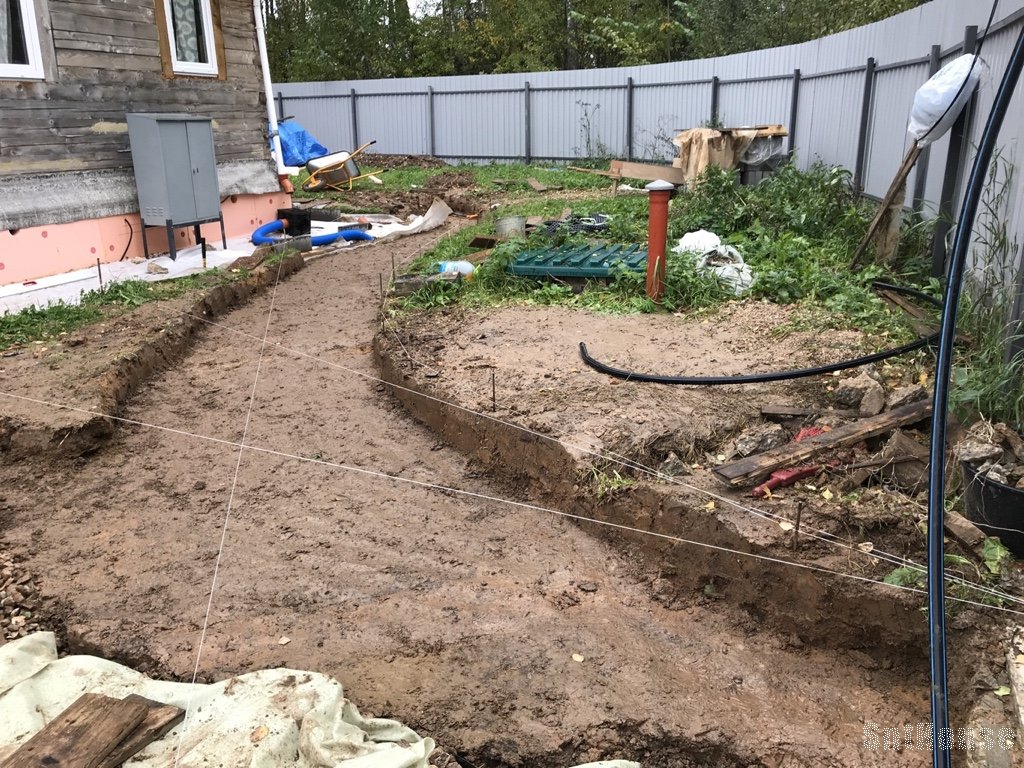

Далее я нарезал будущие дорожки от калитки до дома, площадку перед домом и площадку под автомобиль.

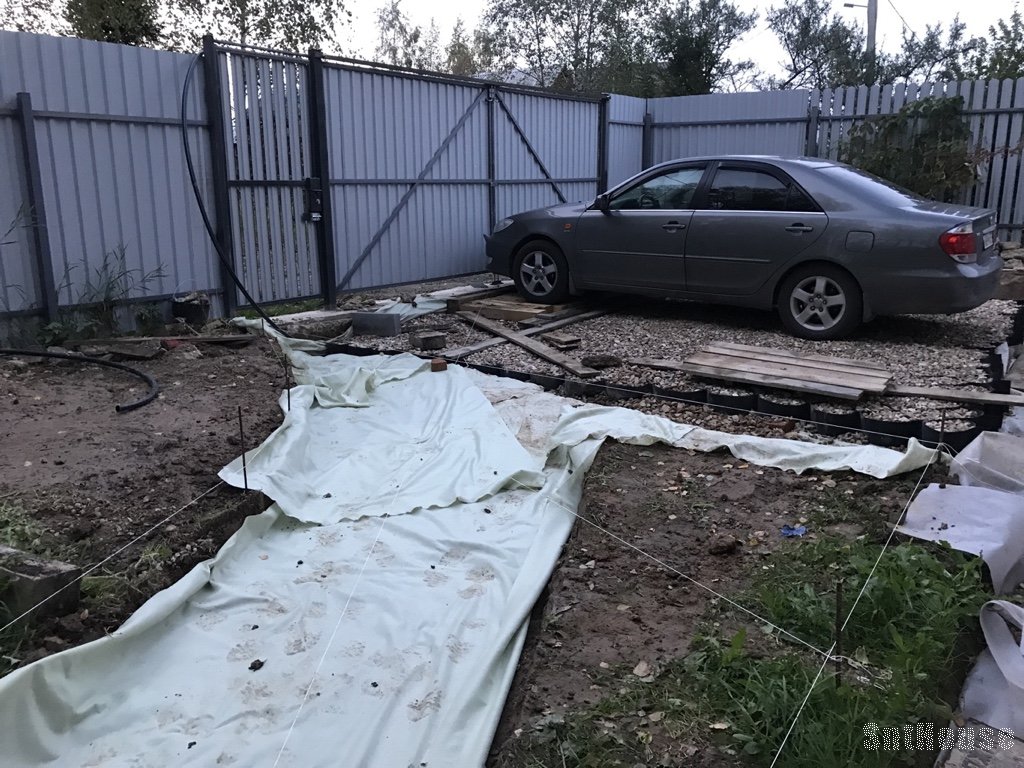

Дорожки и площадку под авто я закрыл по земле геотекстилем.

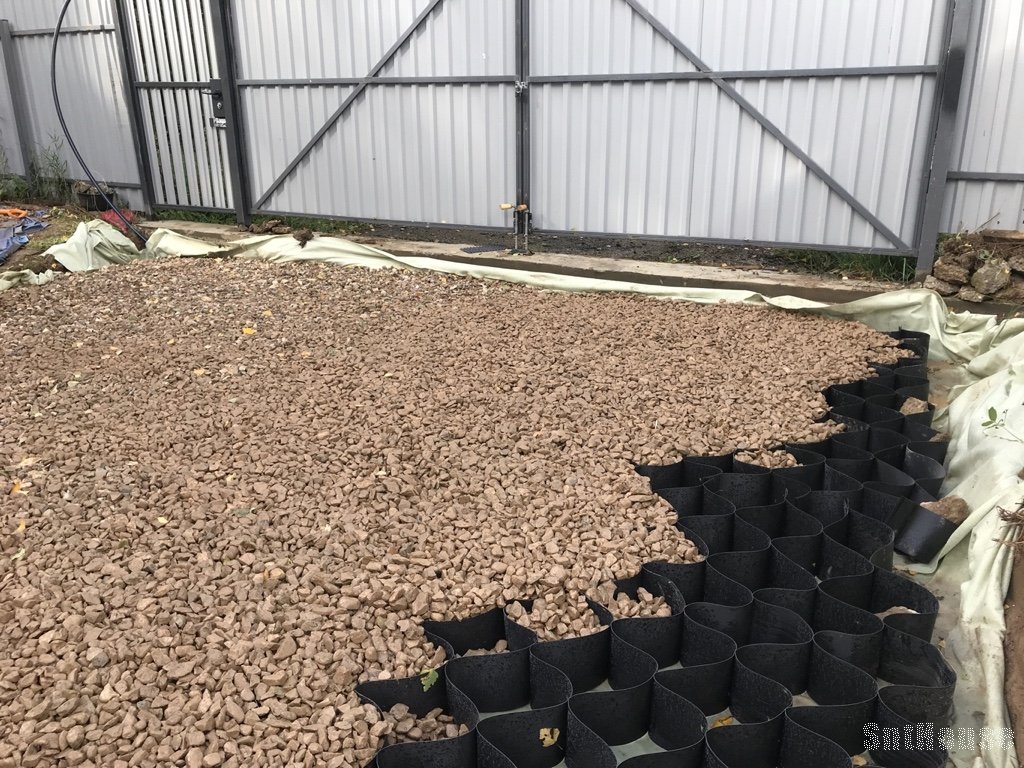

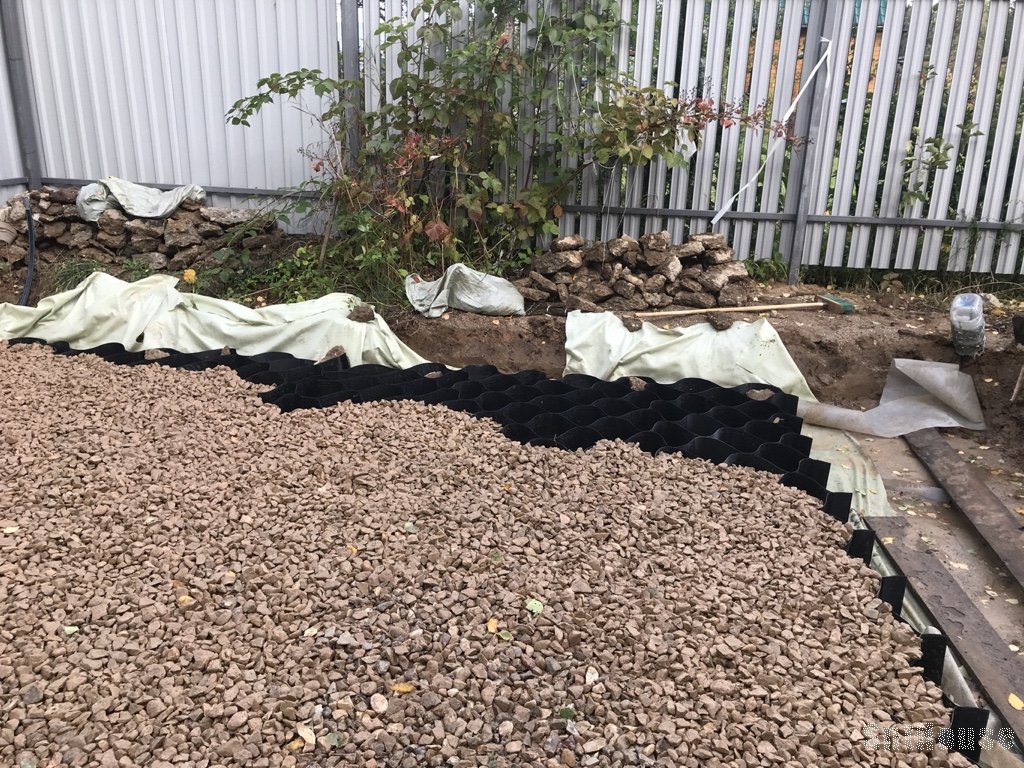

Затем сразу разложил георешетку которая показала себя очень хорошо и в ячейки отсыпал щебень с последующей трамбовкой.

Для дорожек я использовал георешетку выстой 50 мм, а для парковки 150 мм.
Затем вторым слоем еще раз раскладывал георешетку. Так что получилось очень капитально.
Под парковку использовал вибропресованую брусчатку толщиной 80 мм.

БОРДЮРЫ

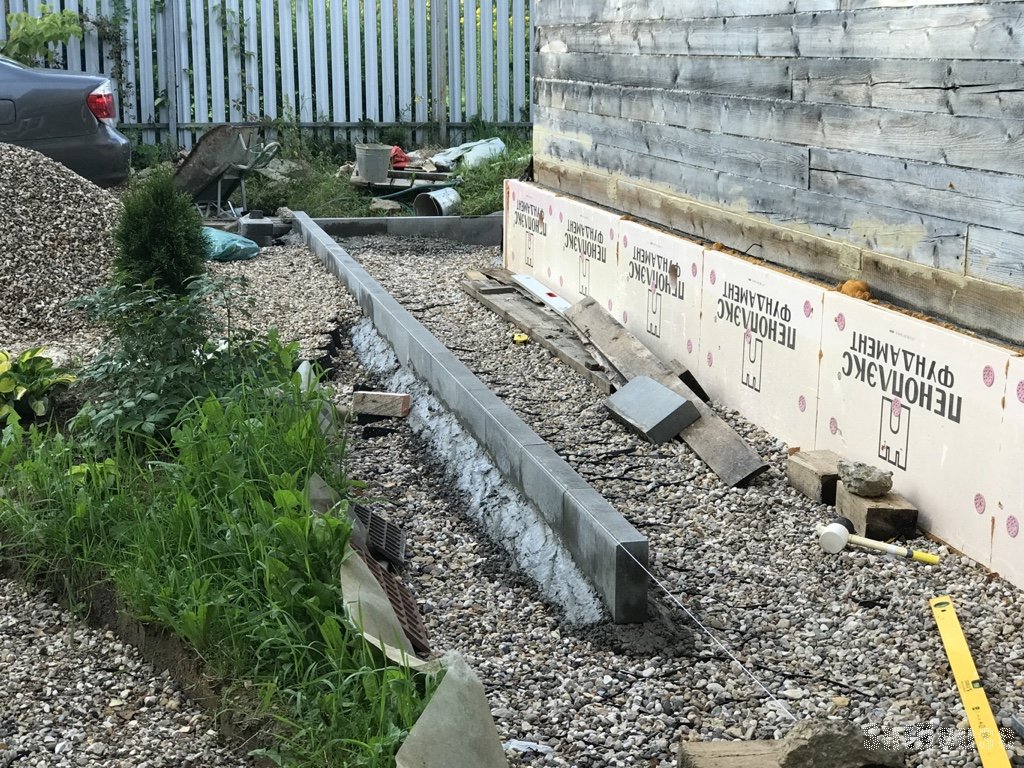

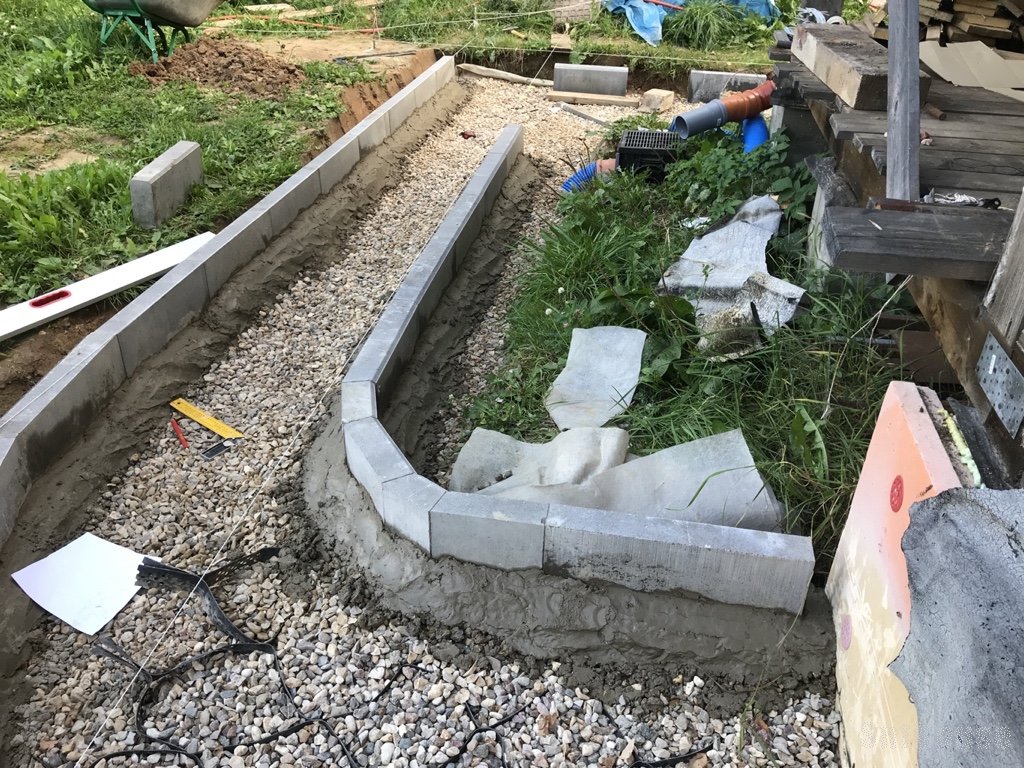

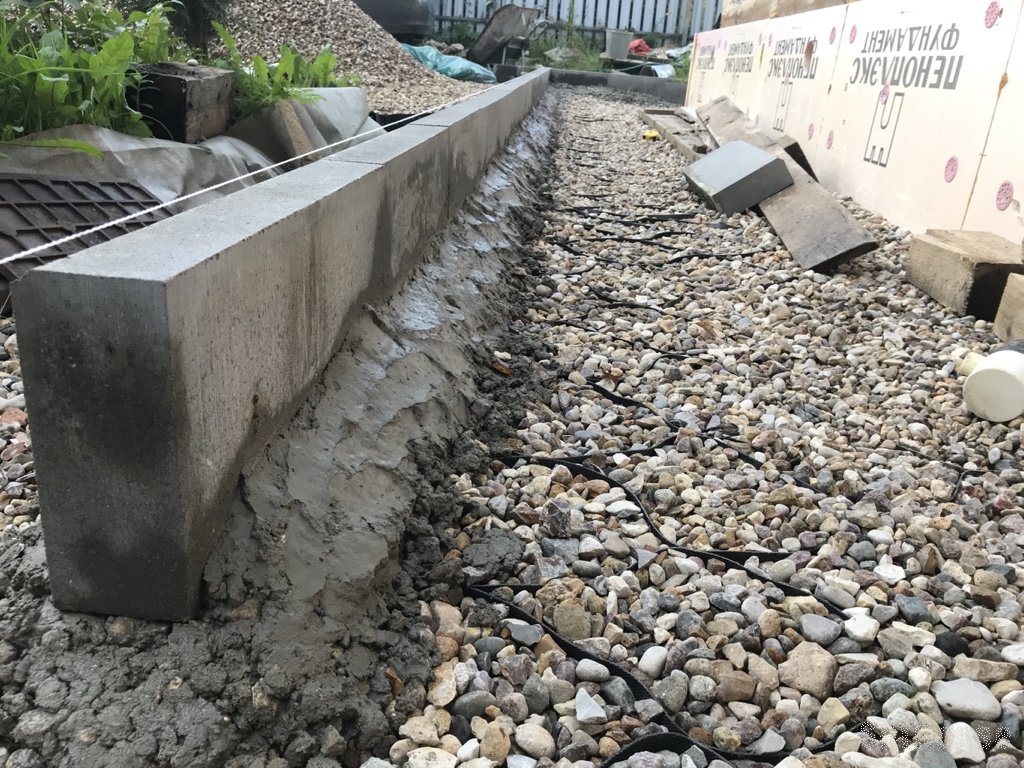

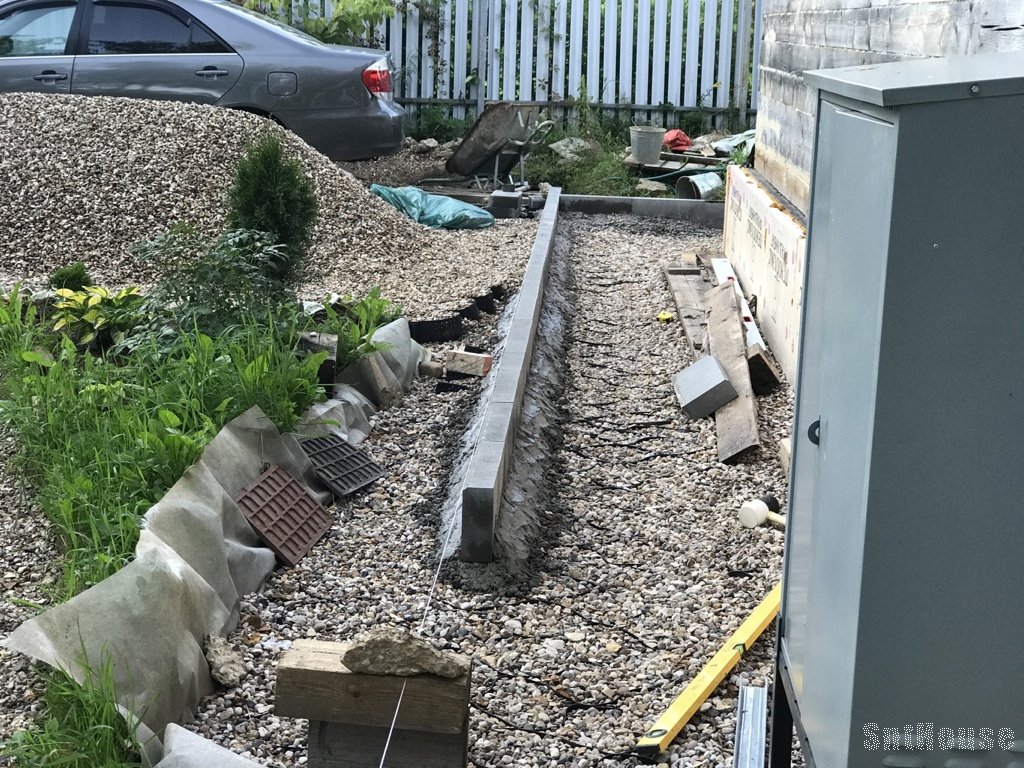

Бордюры ставил по щебню на бетон замешиваемый вручную в бетономешалке.
Разметку делал по нитке таким образом чтобы верхняя часть бордюра была параллельна отметкам сделанным на цоколе по периметру всего дома.
Можно было отмерять и на 2-3 см ниже этой точки для того, чтобы при укладке брусчатки впоследствии вода от дождя стекала к краям отмостки от дома.

Выставлял я бордюры на таком расстоянии от цоколя, чтобы впоследствии можно было спокойно выкладывать брусчатку.
Ширина отмостки должна была получиться 104 см + толщина бордюра 8 см

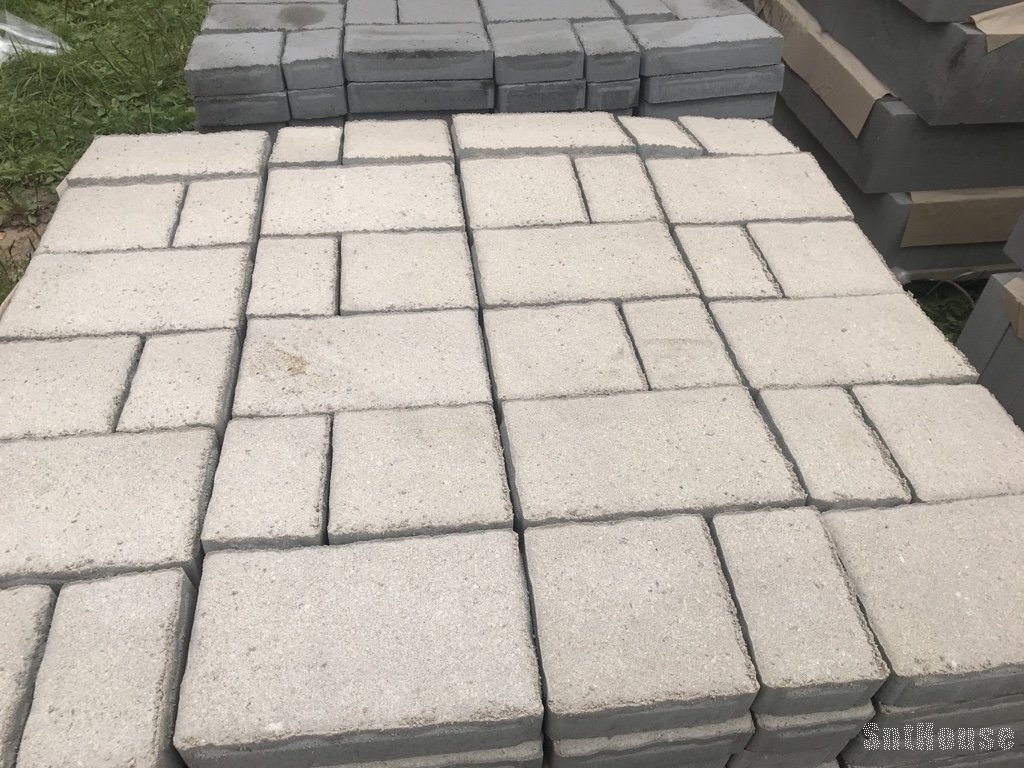

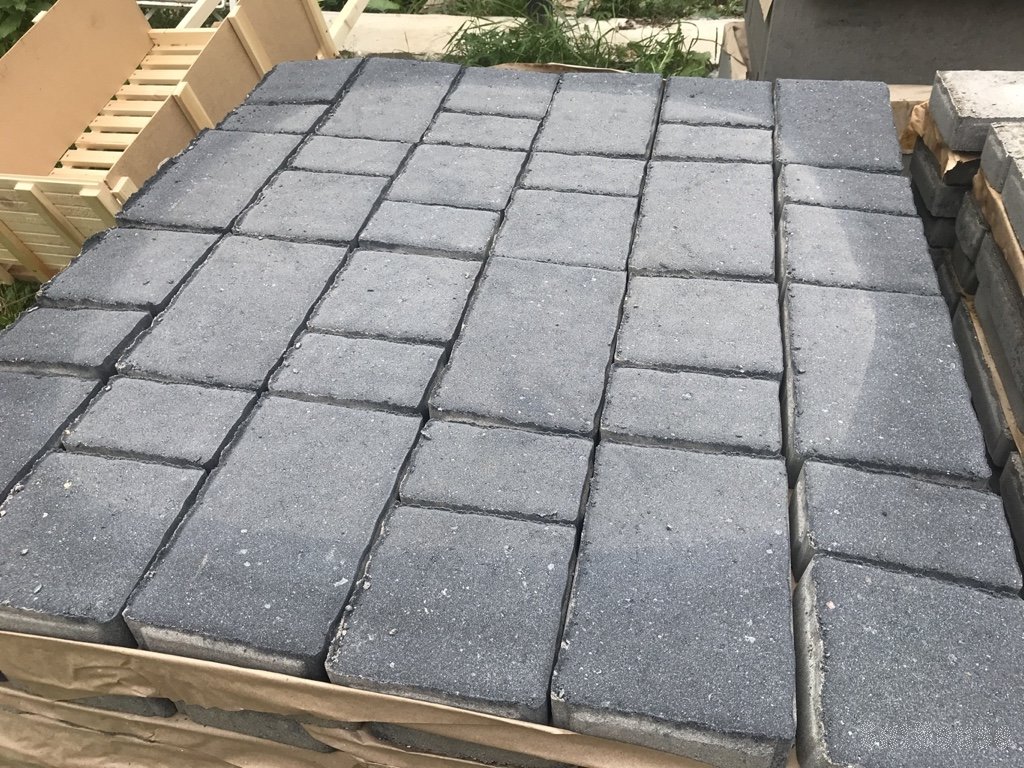

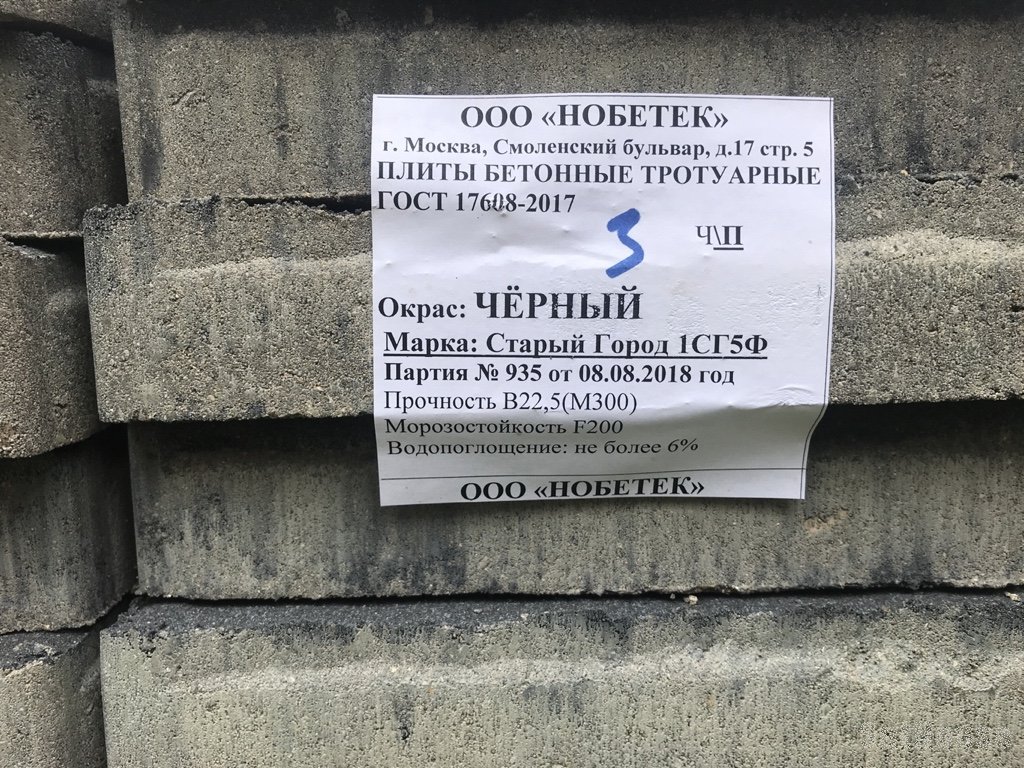

В качестве брусчатки использовал вибропресованую "старый город" от фирмы Нобетек разных цветов.

Там имеется три размера:
260х160 мм
160х160 мм
100х160 мм

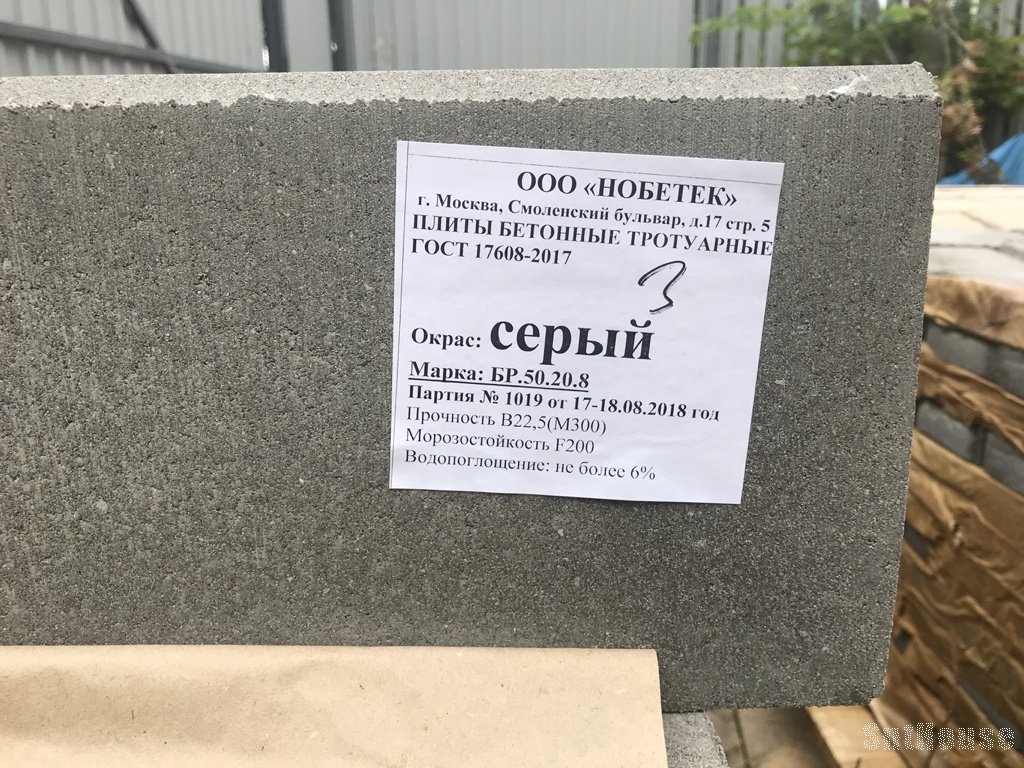

Бордюры брал у них же: 500х200х80 мм

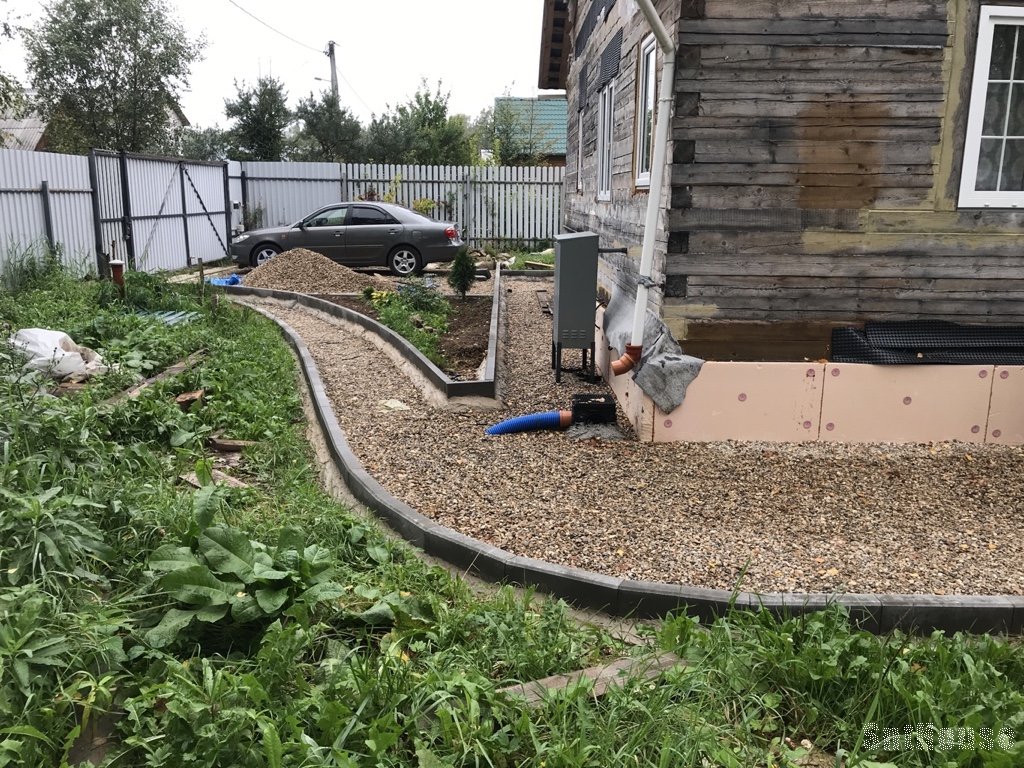

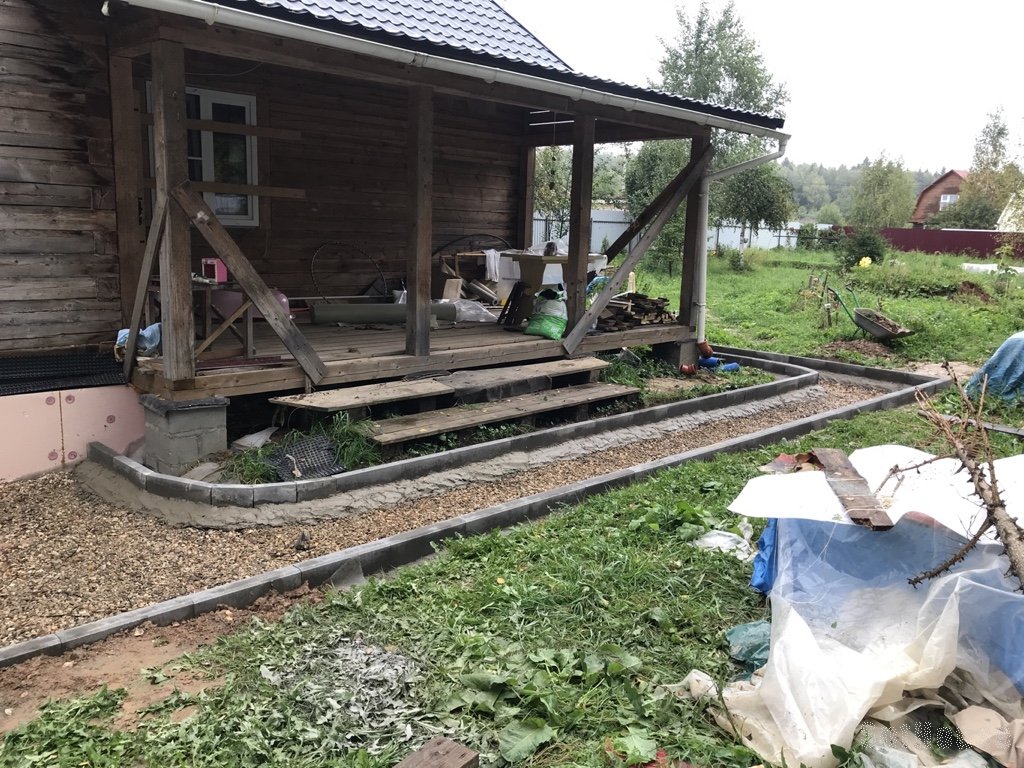

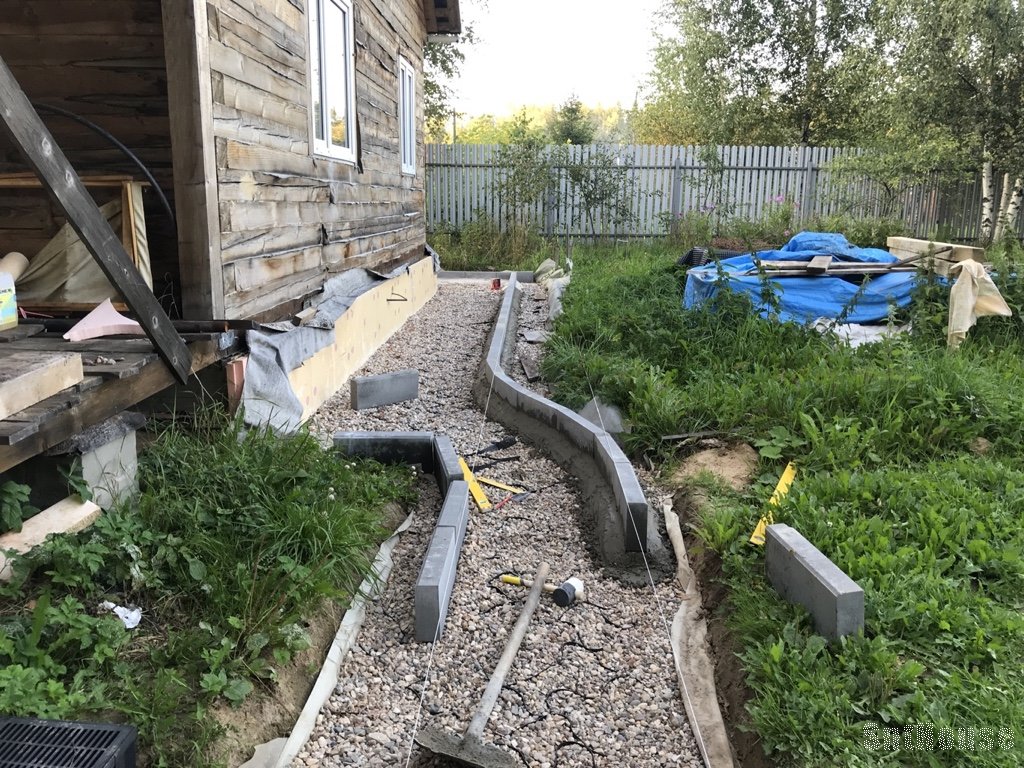

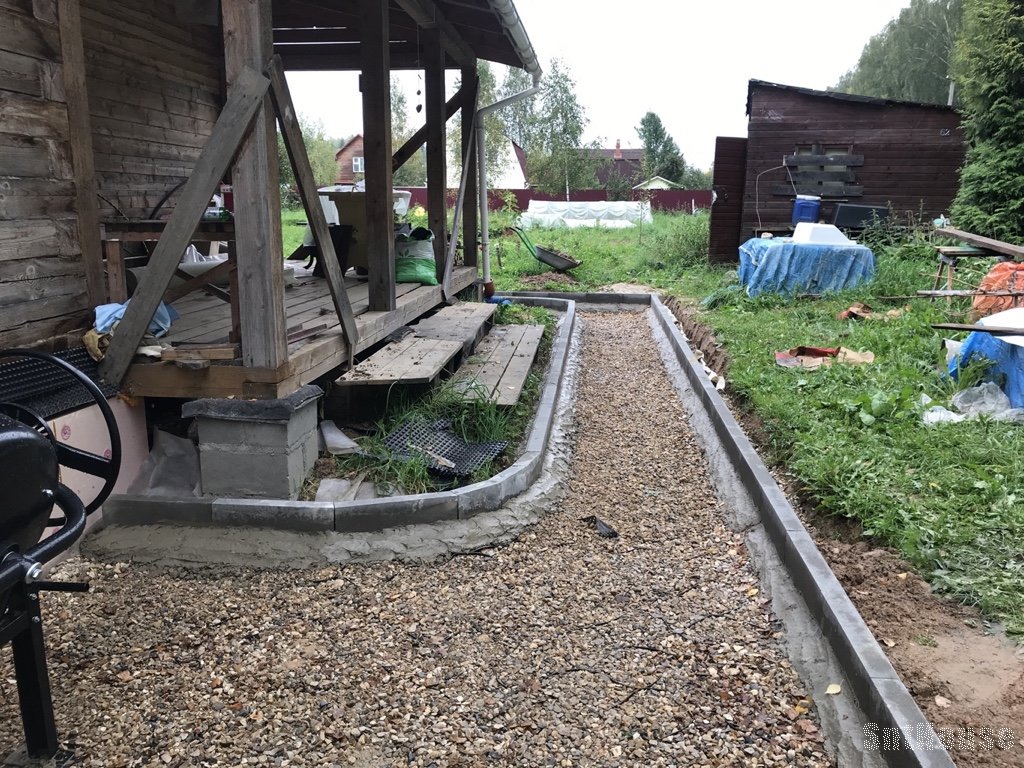

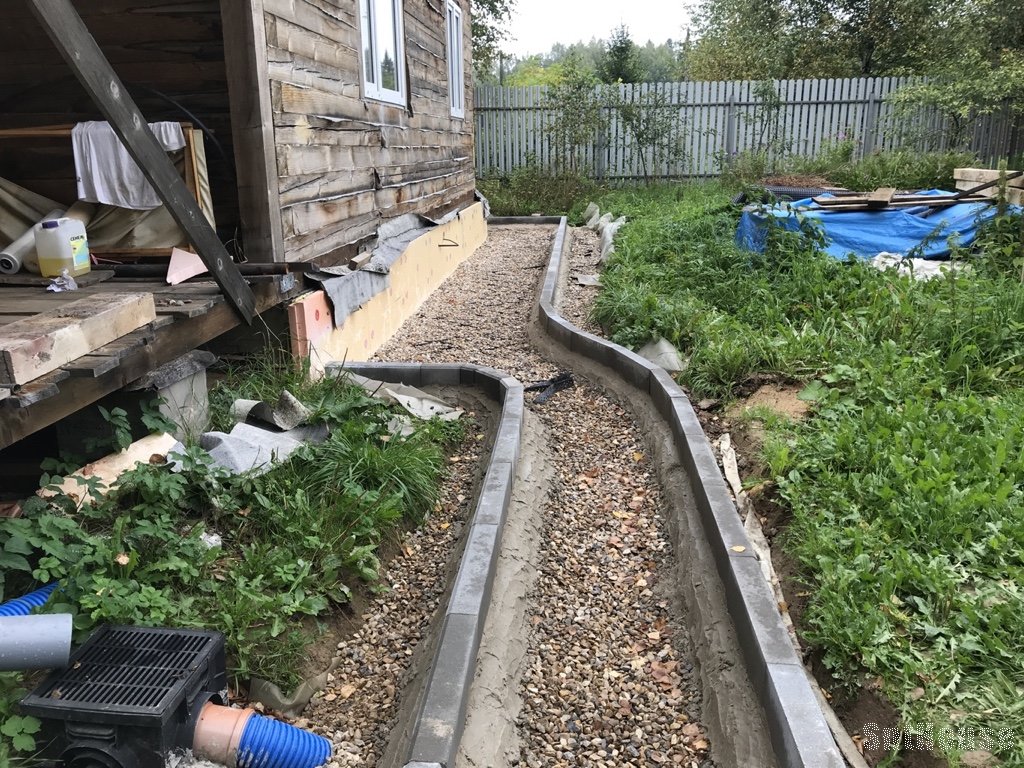

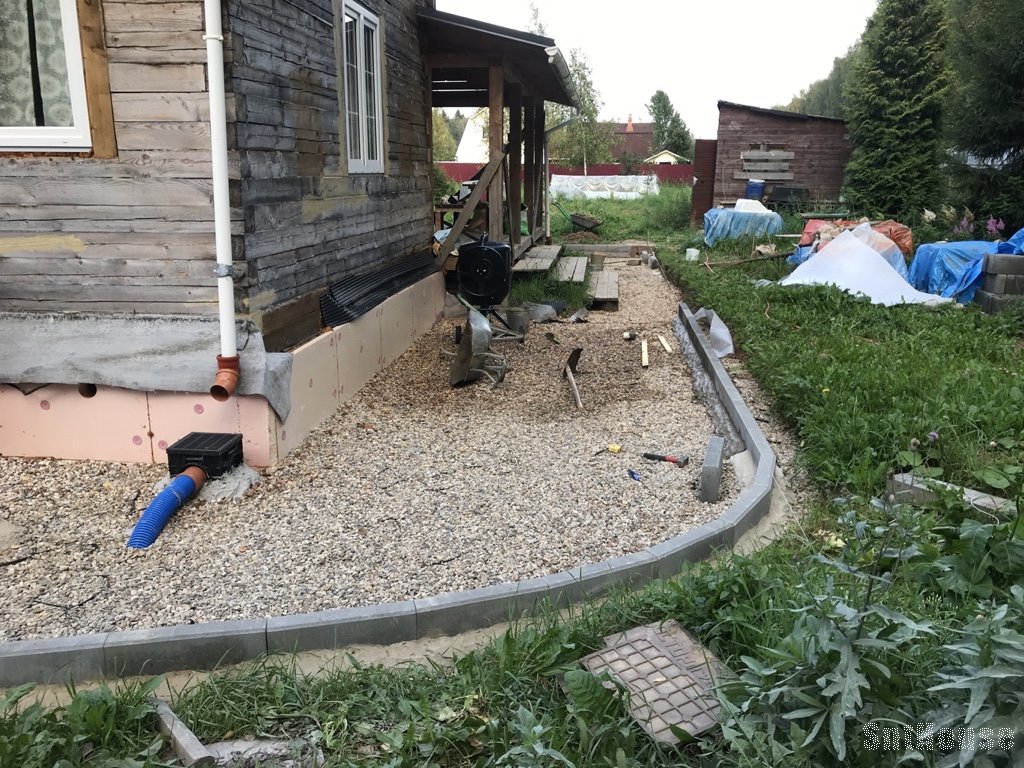

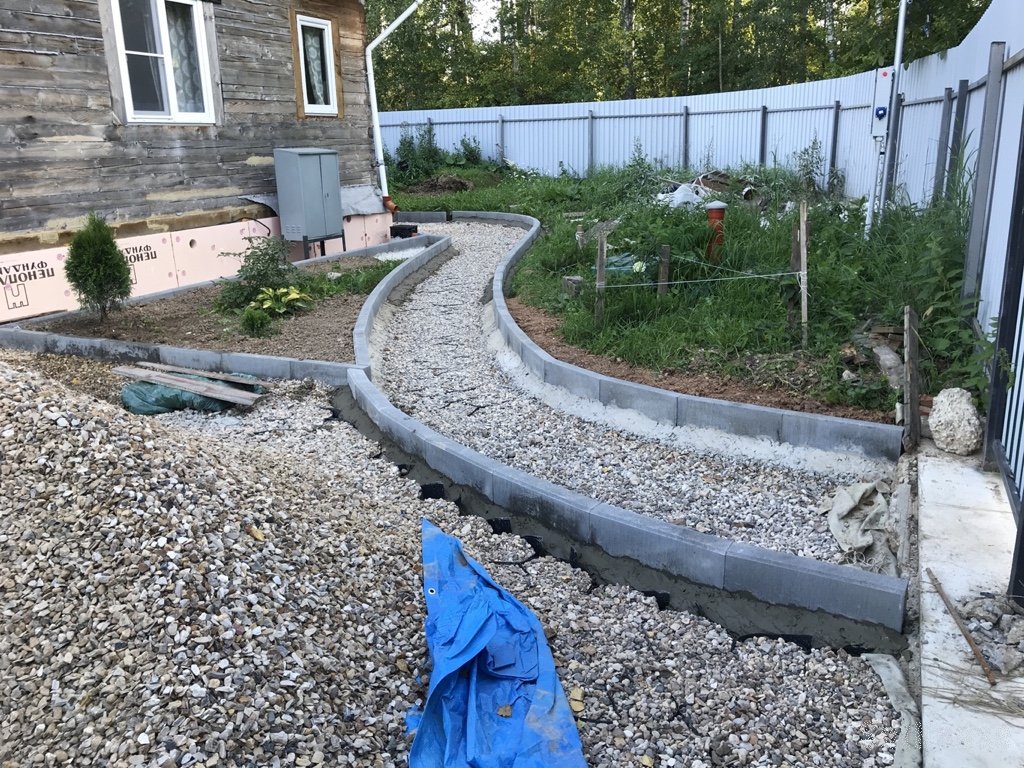

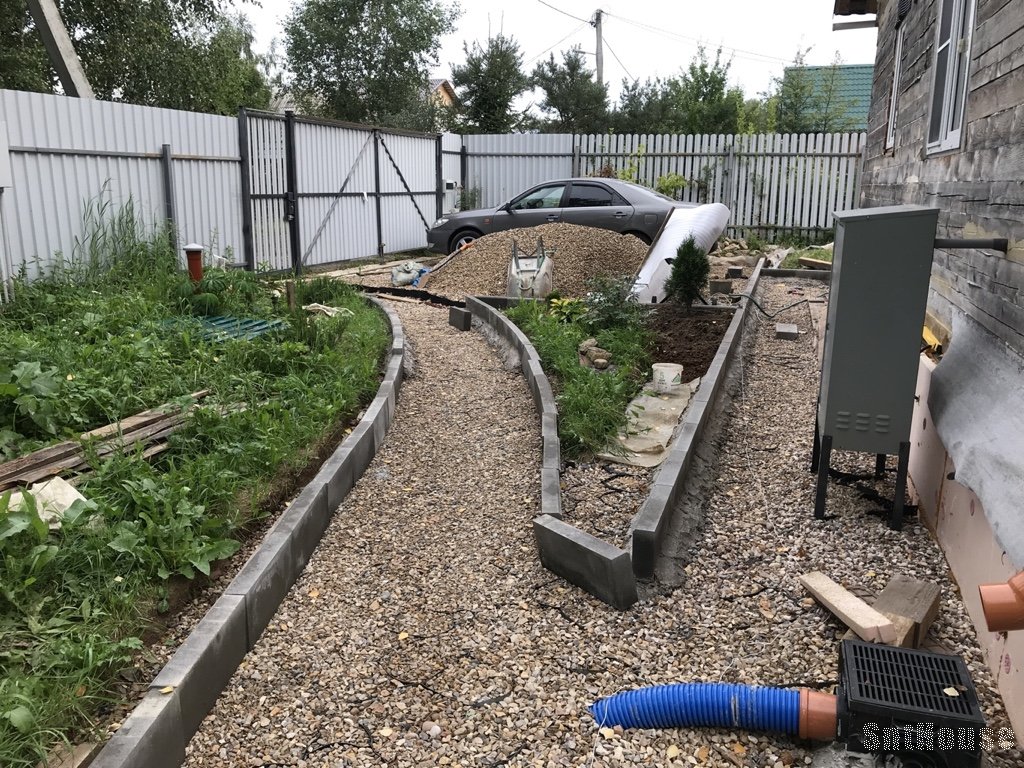

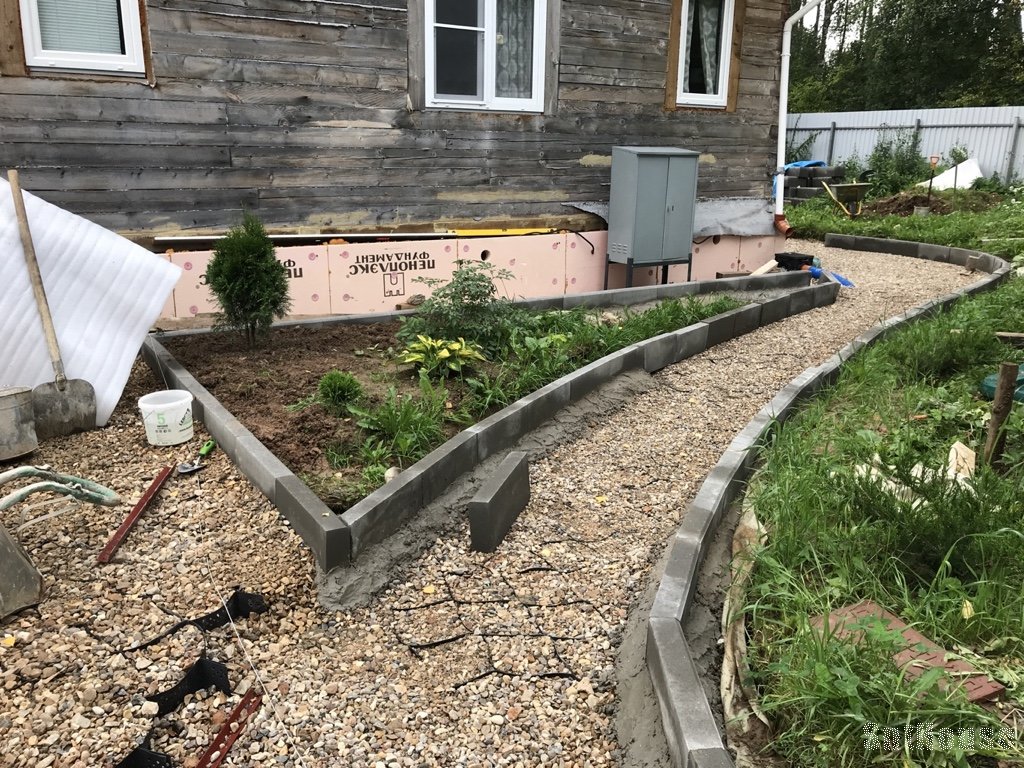

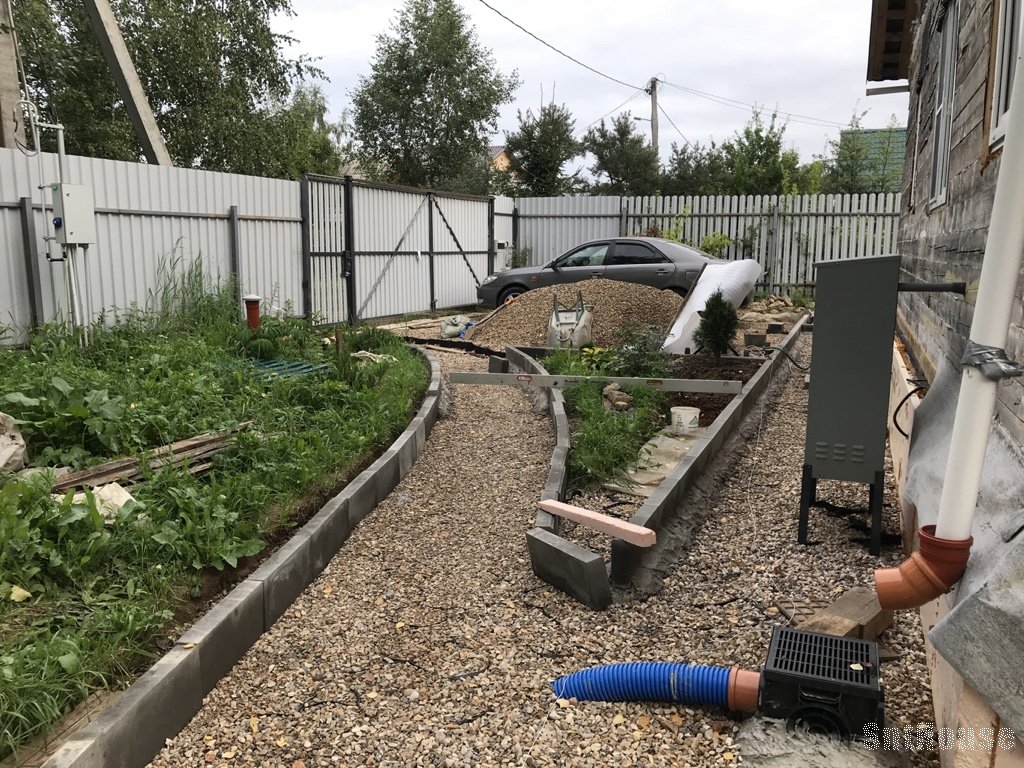

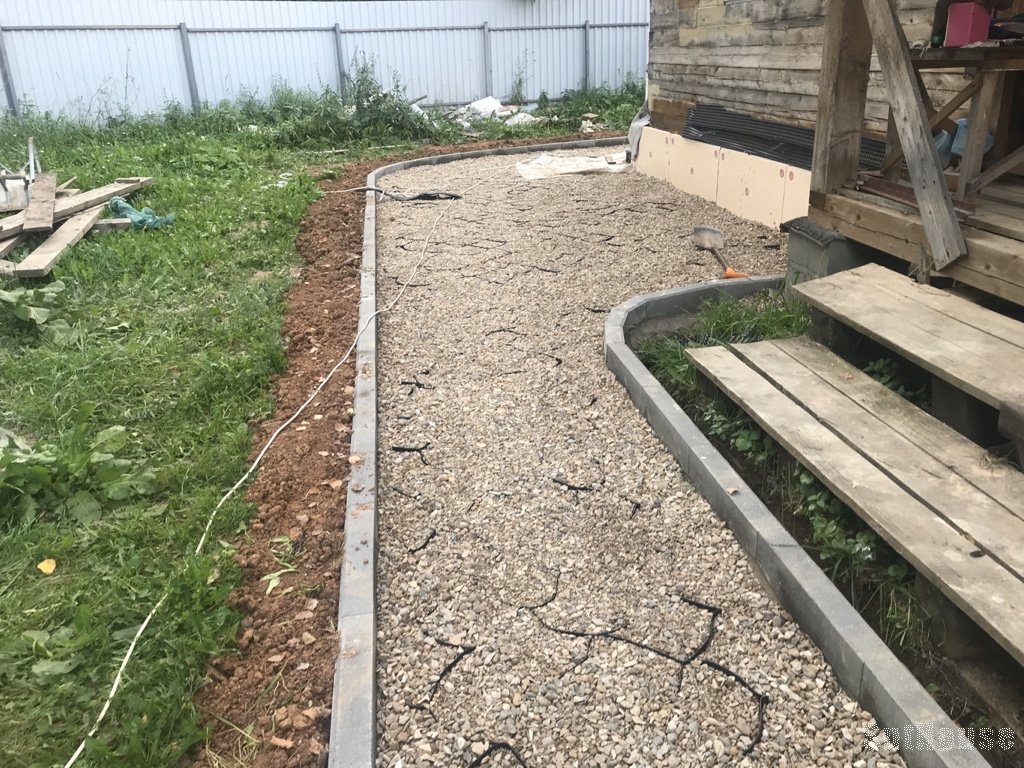

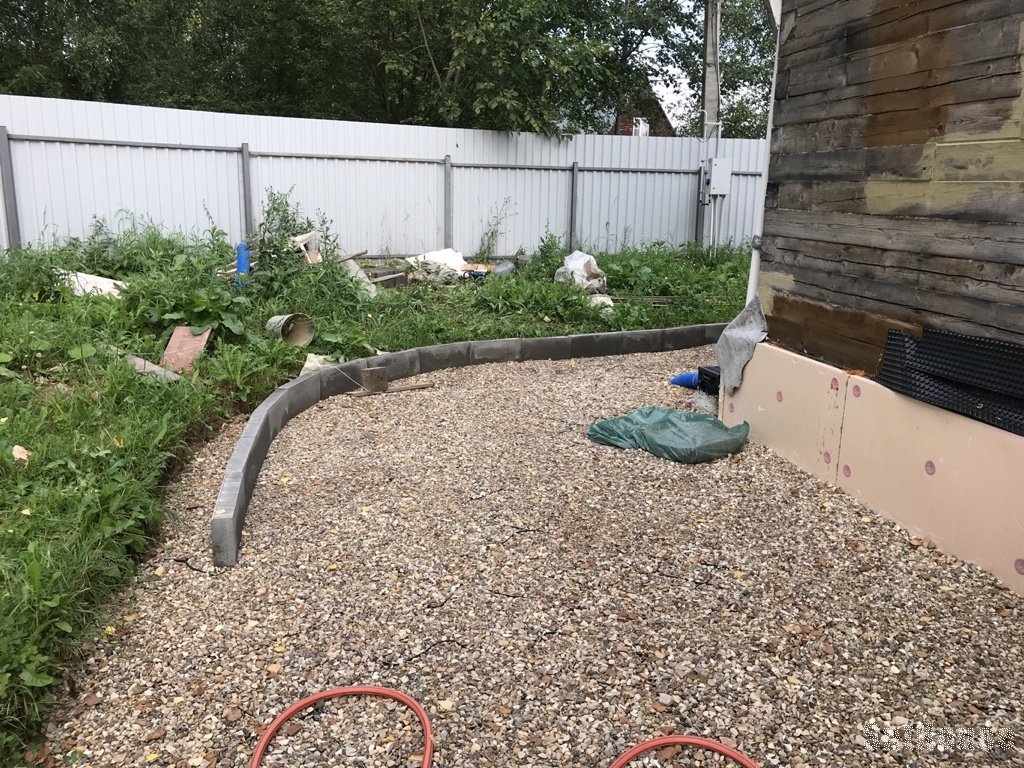

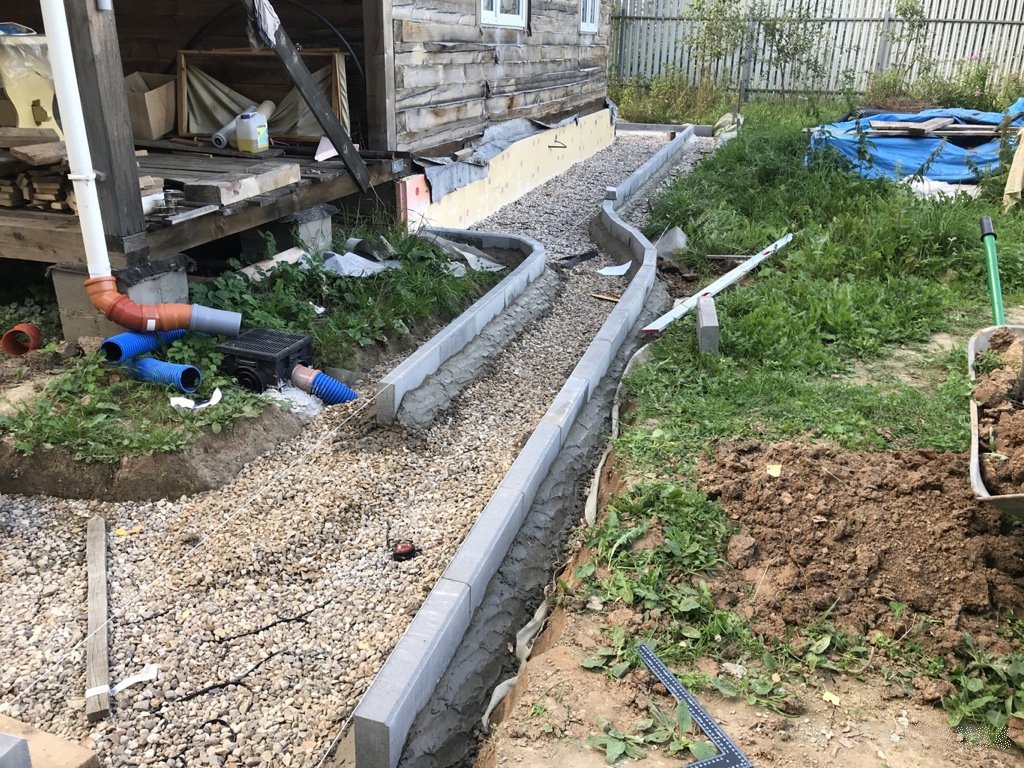

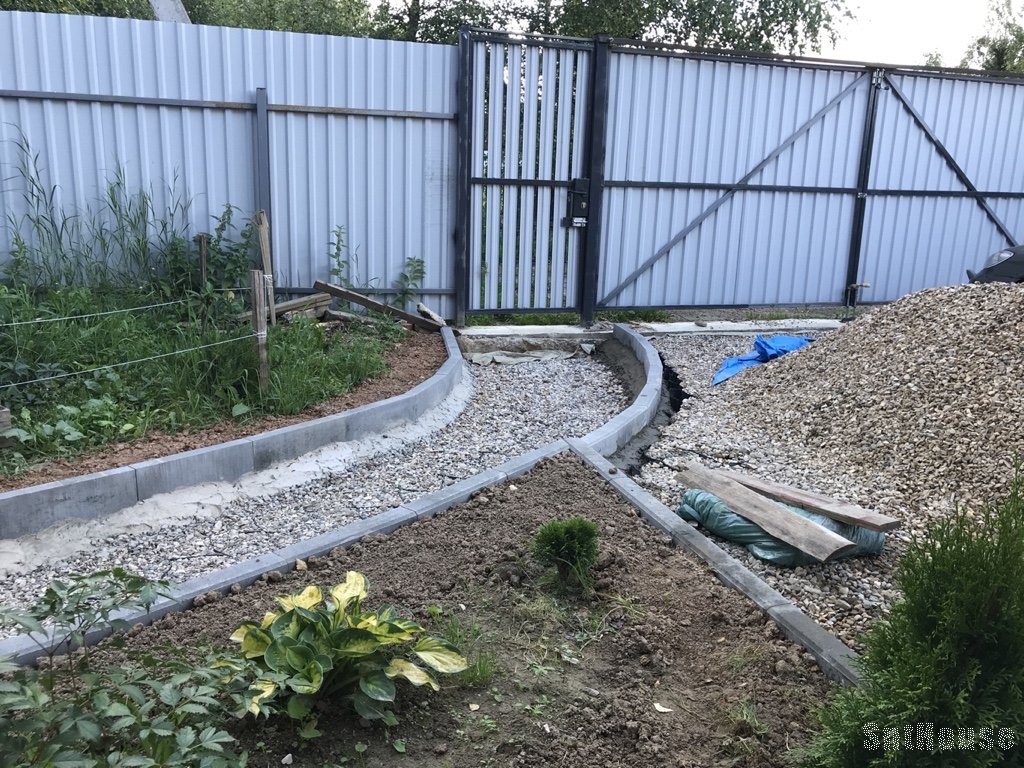

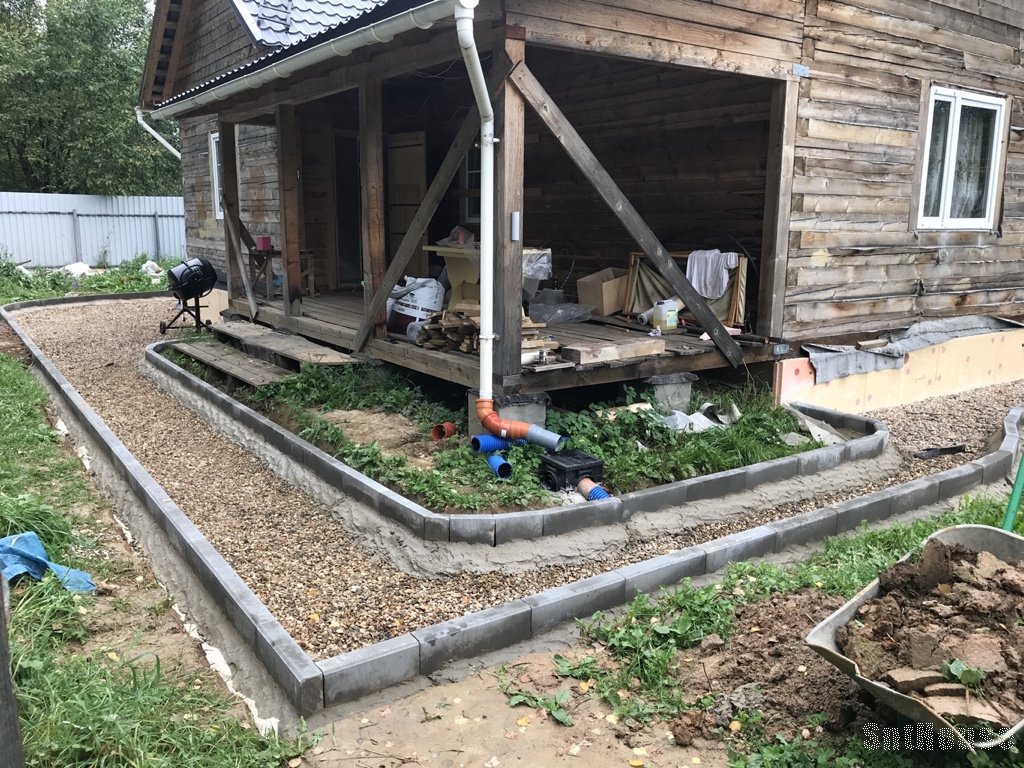

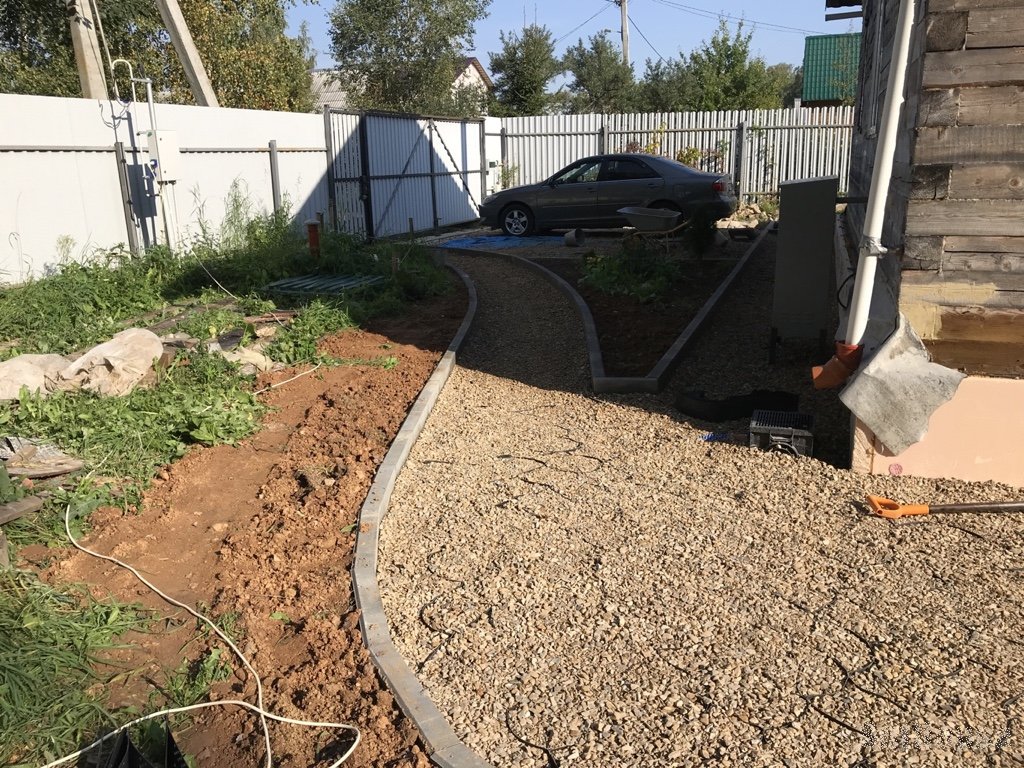

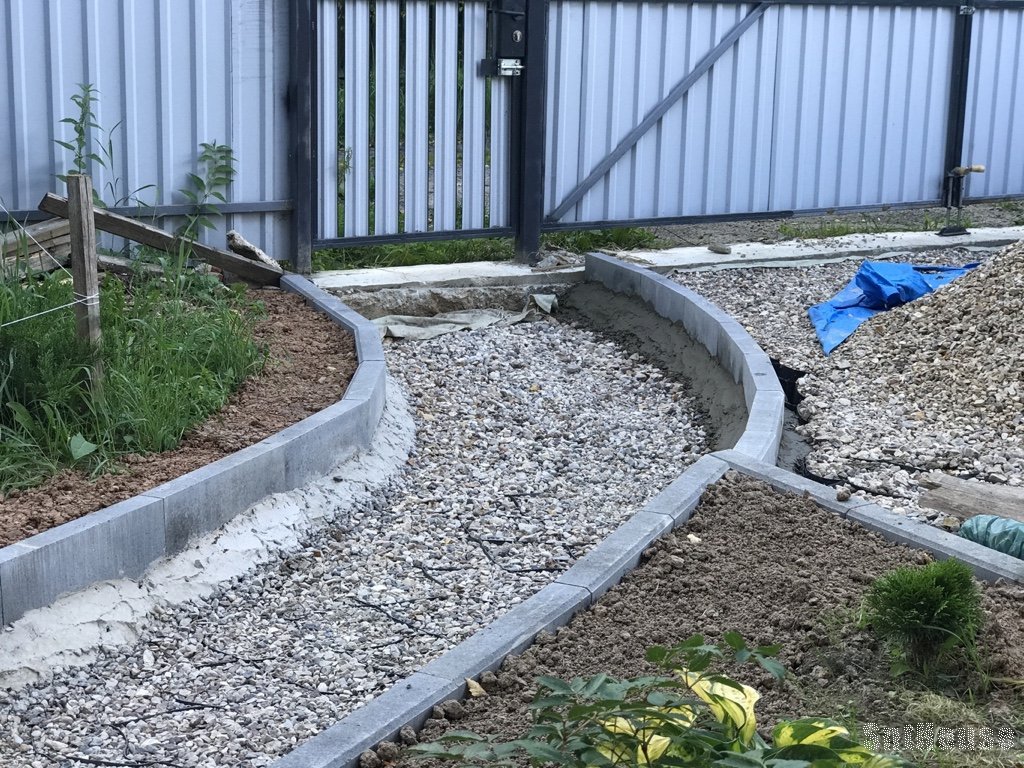

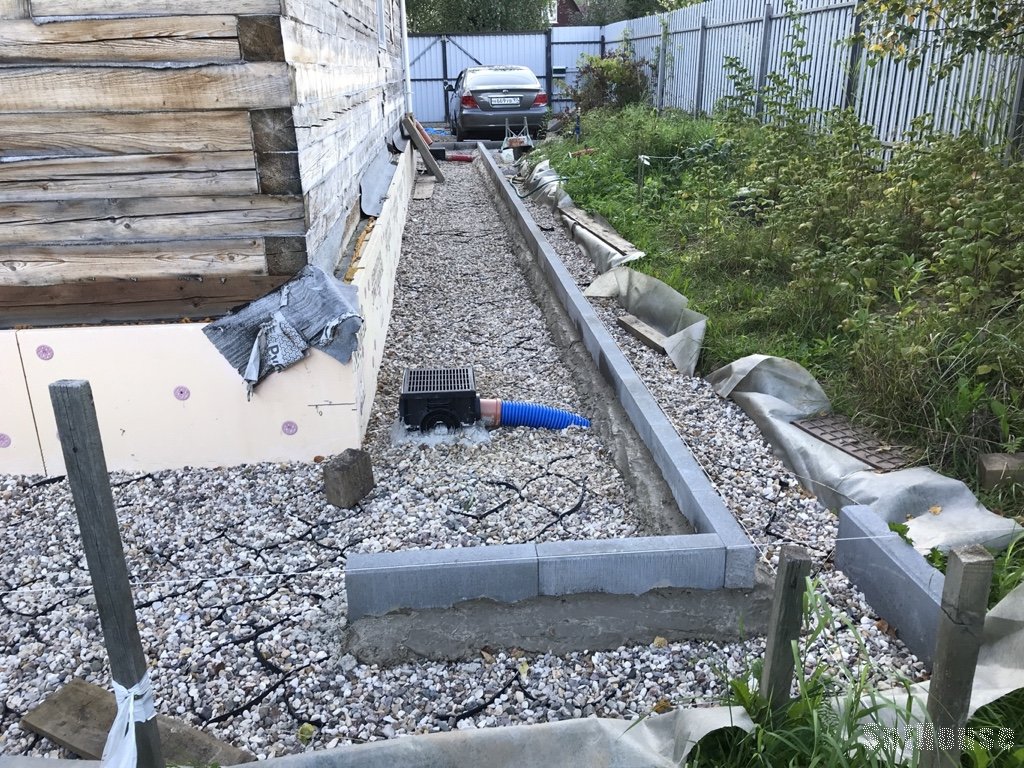

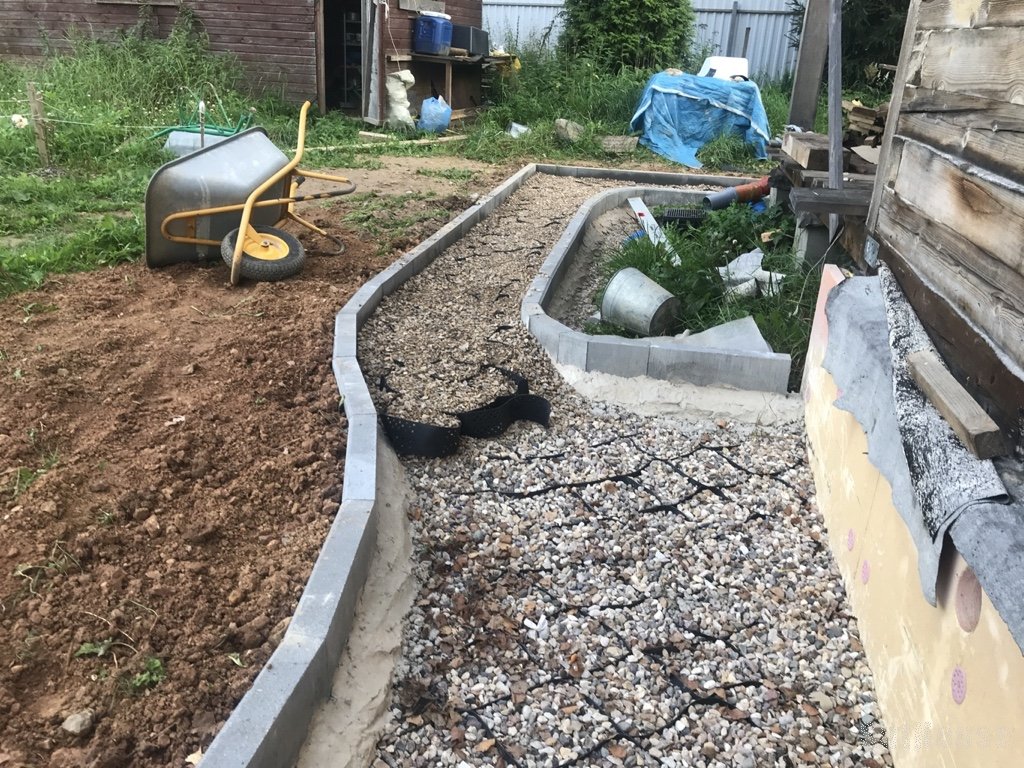

Бордюры ставил сразу по периметру всего дома по заранее отмеренной нитке по которой отслеживал высоту установки.

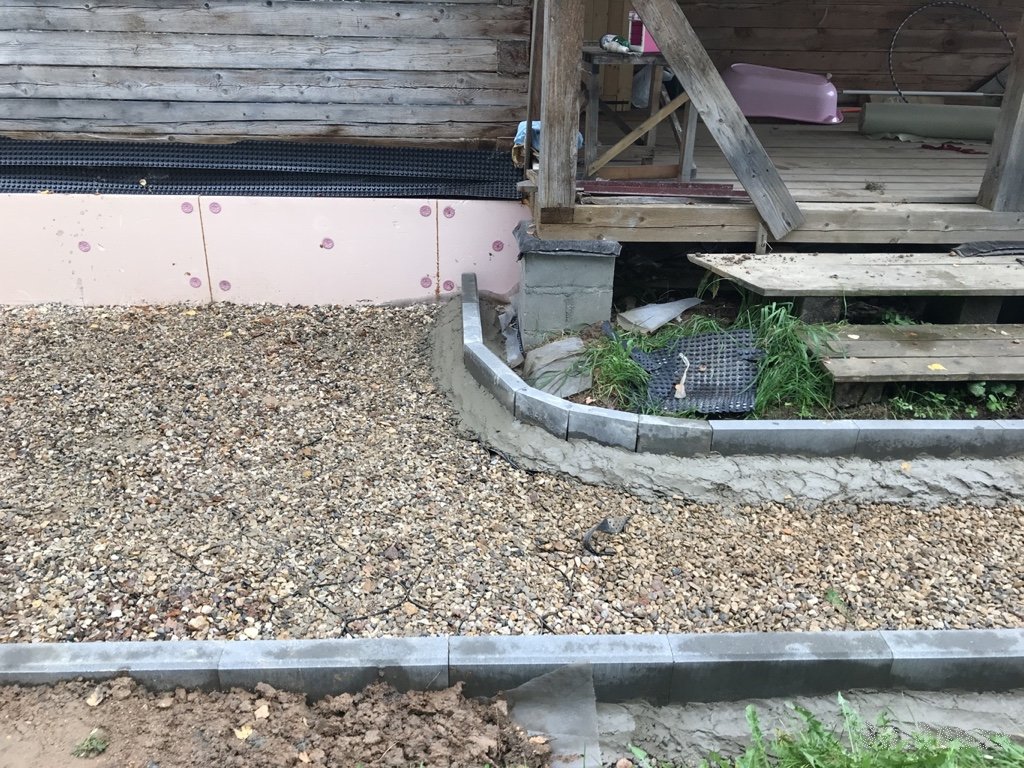

Бордюрный камень как я уже говорил ранее я ставил на бетон из-за чего внутренняя высота получилась приличная - 200 мм высота бордюра + 4-5 см толщина раствора.

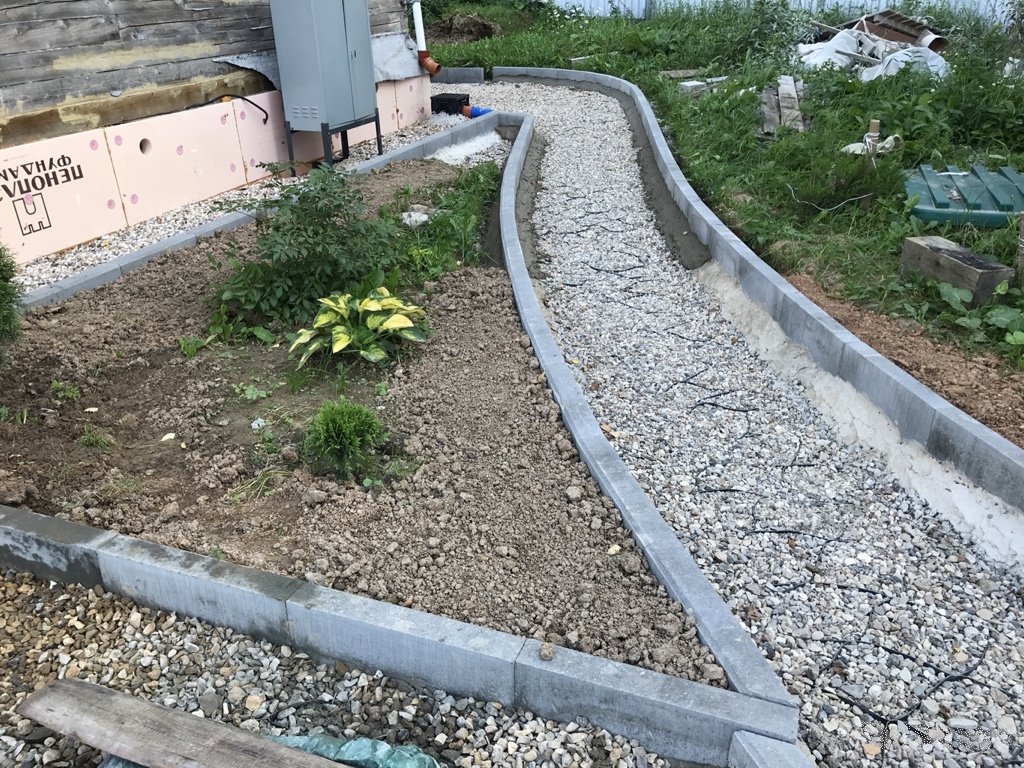

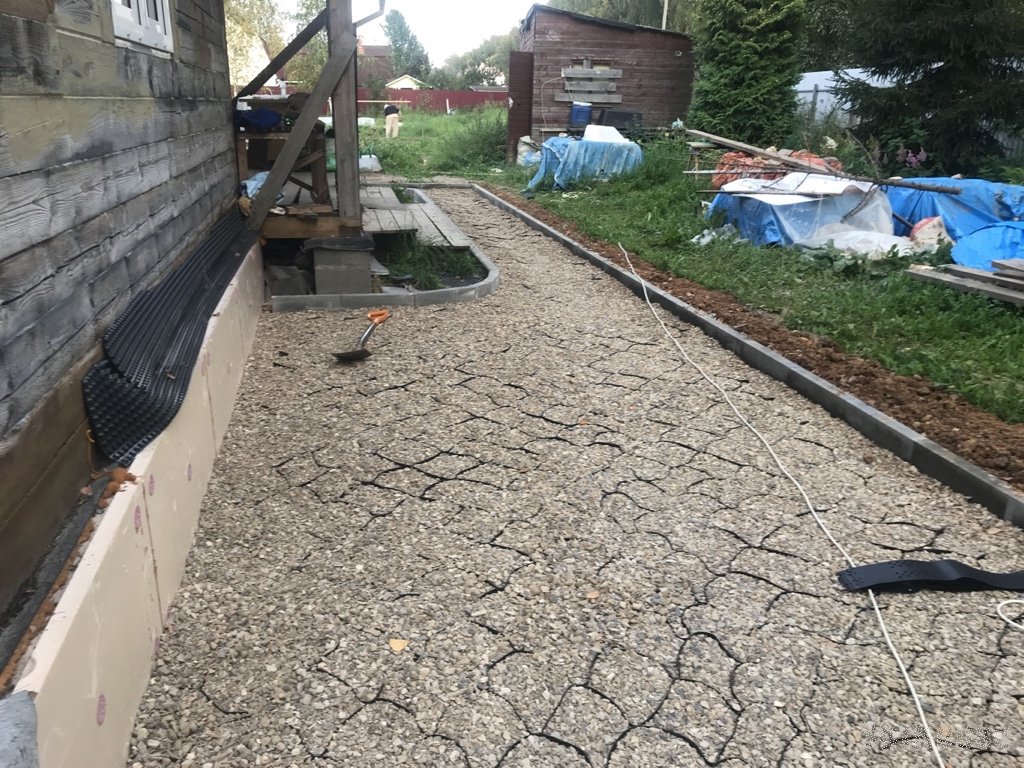

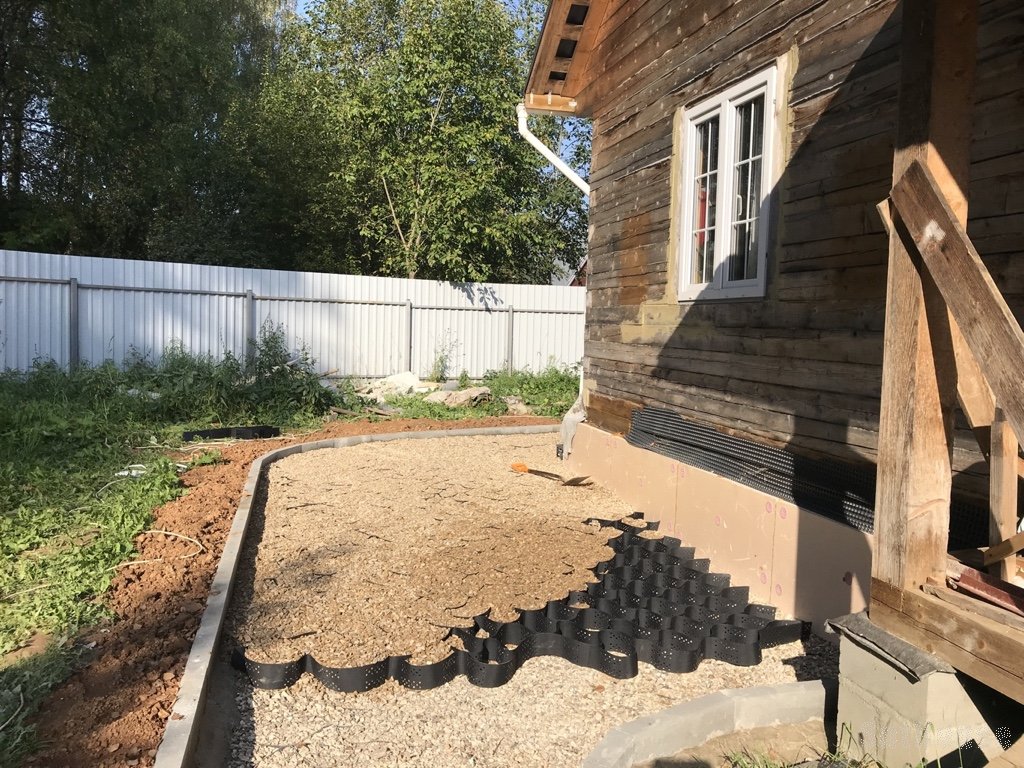

А поскольку мелкий щебень 5-20 плохо трамбуется, то внутри "дорожек" отмостки я использовал георешетку 50 мм высотой.

Чем она хороша, так это тем, что размер ячеек можно менять растягивая решетку так как необходимо.
После заполнения ячеек щебнем происходит хорошее расклинивание и трамбуется все хорошо.

Поверх щебня я насыпал послойно песок, обильно его поливал и трамбовал трамбовкой.
Поверхность получалась достаточно твердой.

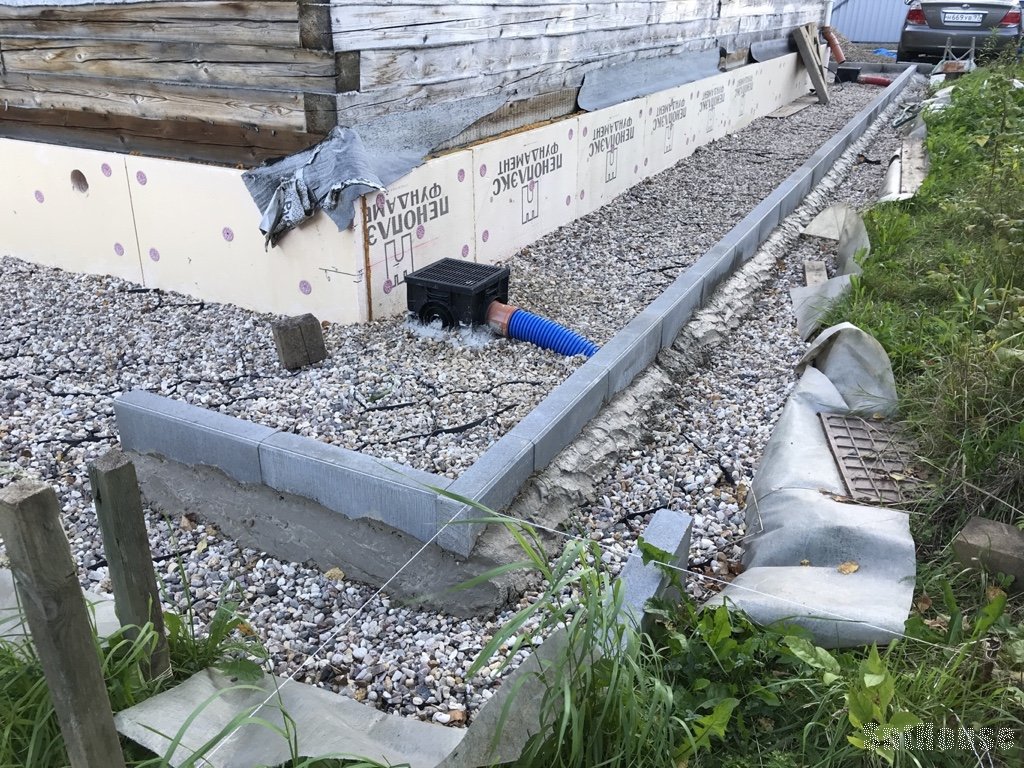

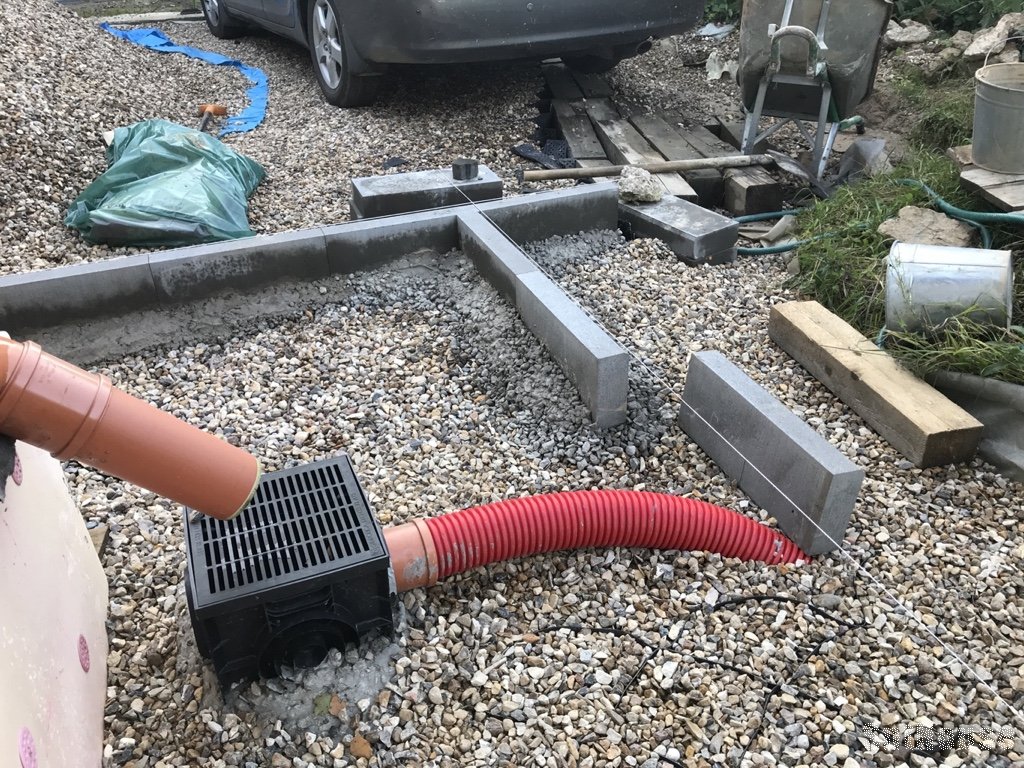

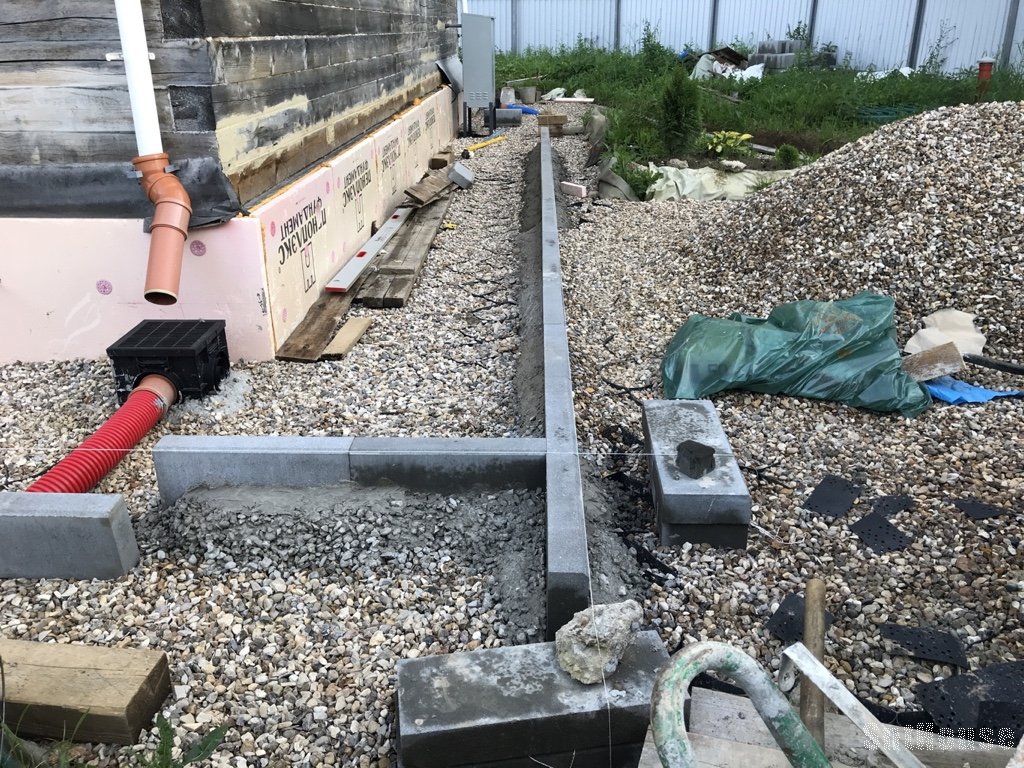

Дождеприемники квадратные также устанавливал на бетон с отступом от цоколя дома с таким расчетом, чтобы после укладки брусчатки верхняя поверхность дождеприемников была в уровень поверхности брусчатки. Проверял это уровнем при установке.
Получилось вполне не плохо.

Затем уже укладывал брусчатку по песку.
