Для всякого разного полива растительности на участке я использовал вывод из кессона на поверхность "летнего крана".
При этом длина шланга чтобы достать все требуемые места полива составляет более 40м, т.к. точка забора воды находится практически в самом начале участка.

Перенос точки забора воды вглубь садового участка


Решил перенести место подключения шланга для полива к середине участка - и воду удобнее будет брать и шланг покороче можно будет сделать.
Благо у меня там стоит неиспользованный глубокий колодец на 21 кольцо...
Колодец этот мне рыли молдоване с тем, чтобы использовать его в качестве единственного источника воды.
Но не смотря на то, что "умелец с лозой" сказал что вода именно ЗДЕСЬ - воды так и не нашли... И заглубившись на 21 кольцо копатели попали в плывун.
Колодец пришлось законсервировать.

Я туда впоследствии вывел трубы от дренажа.

В процессе устройства отмостки вокруг дома была прокопана траншея под дренажные трубы. А поскольку копка траншеи проходила рядом с кессоном, то я этим и воспользовался уложив рядом с дренажной трубой и ливневкой питьевую ПНД трубу 25-го диаметра.

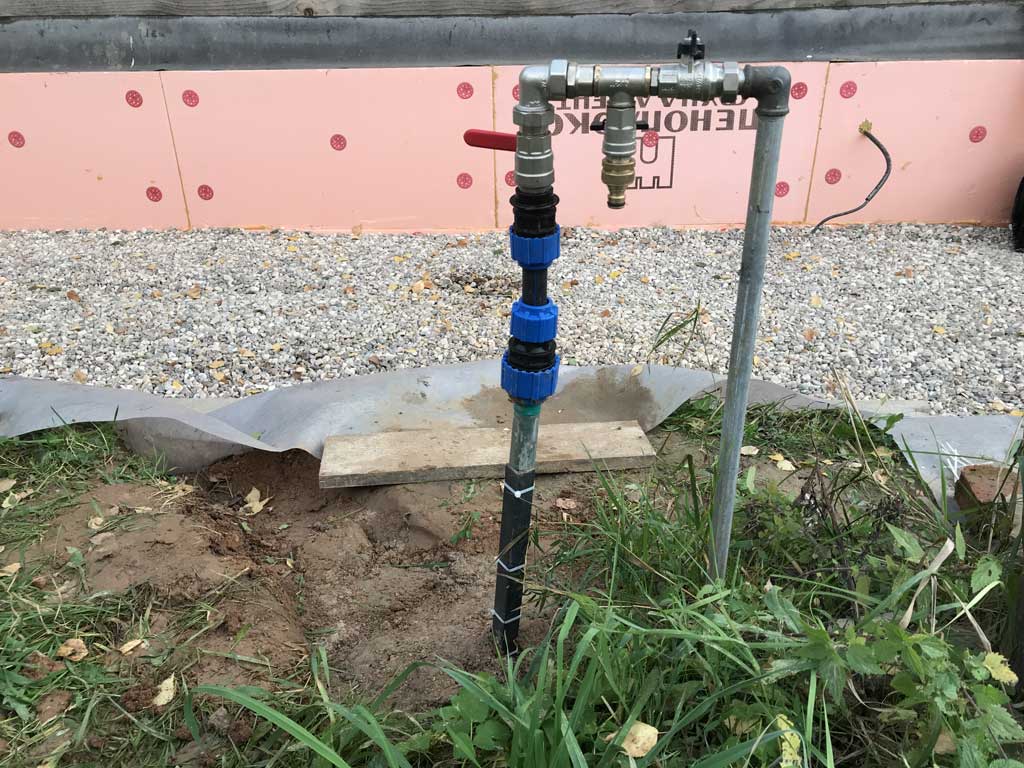

У кессона сделал блок жесткого крепления этой трубы к месту "летнего крана". На ПНД трубу которая выводится из земли одел кусок оцинкованной трубы для защиты. На нее надел переходник ПНД с 32 на 25 размер для фиксации. В принципе можно было этого и не делать.
В месте вывод трубы в землю вбил уголок 30-й где то на 80см и к нему потом прикрепил ПНД трубу - для жесткости.

Перенос точки забора воды вглубь садового участка

Перенос точки забора воды вглубь садового участка

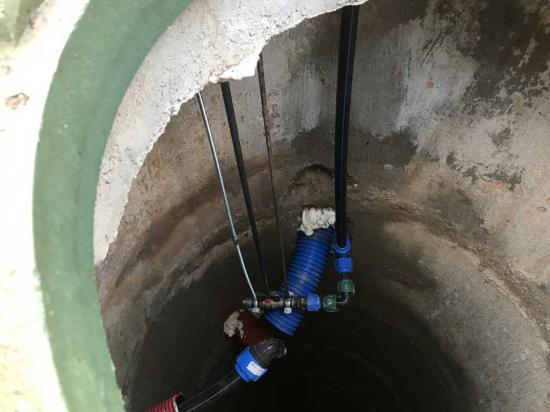

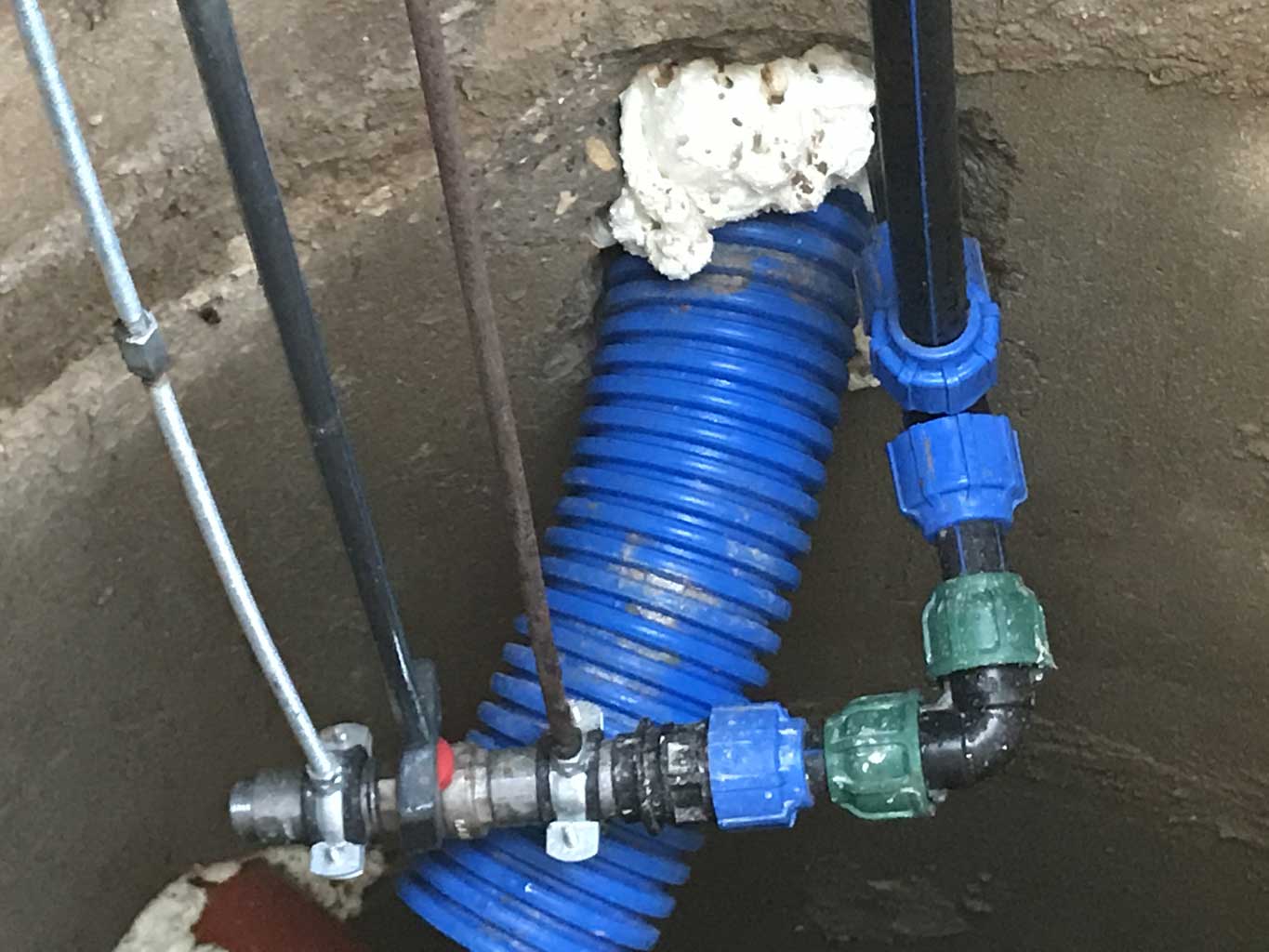

При врезке в колодец использовал ПНД-тройник для подключения сливного крана.
Перенос точки забора воды вглубь садового участка

Для сливного крана сделал самодельную ручку для открытия-закрытия этого крана с поверхности поскольку вывод этой ПНД трубы в колодец проходит где то на уровне 1м от поверхности.
Сделал из пластин 2-3мм "седло" которое одевается на барашек крана. К нему приварил арматурину 12мм (какая нашлась) и вывел ее на поверхность просверлив в бетонном кольце отверстие.

Перенос точки забора воды вглубь садового участка

Перенос точки забора воды вглубь садового участка

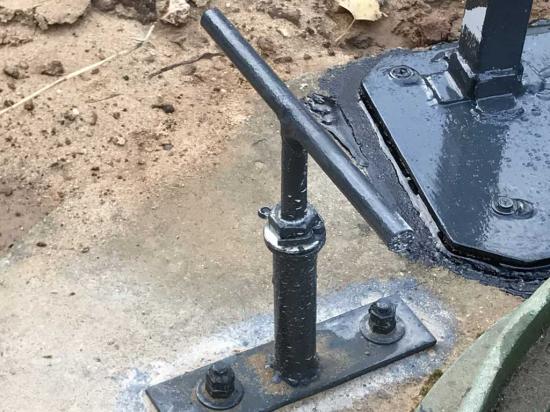

На поверхности сделал из полосы 40мм держатель ручки:
К полосе приварил кусок трубы чтобы в нее входила арматурина. На арматурину одел широкую шайбу. Далее арматуру просверлил поперек сверлом 4мм и вставил шплинт.
Затем отрезал арматурину по нужной мне высоте и поперек приварил ручку-перекладину.

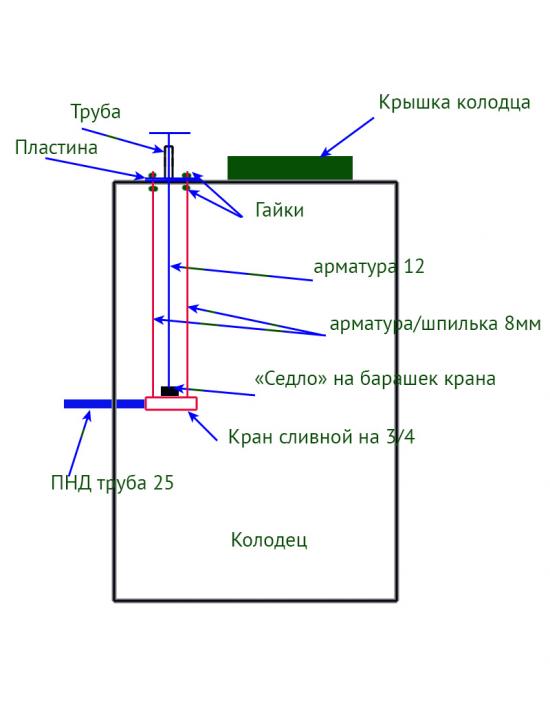

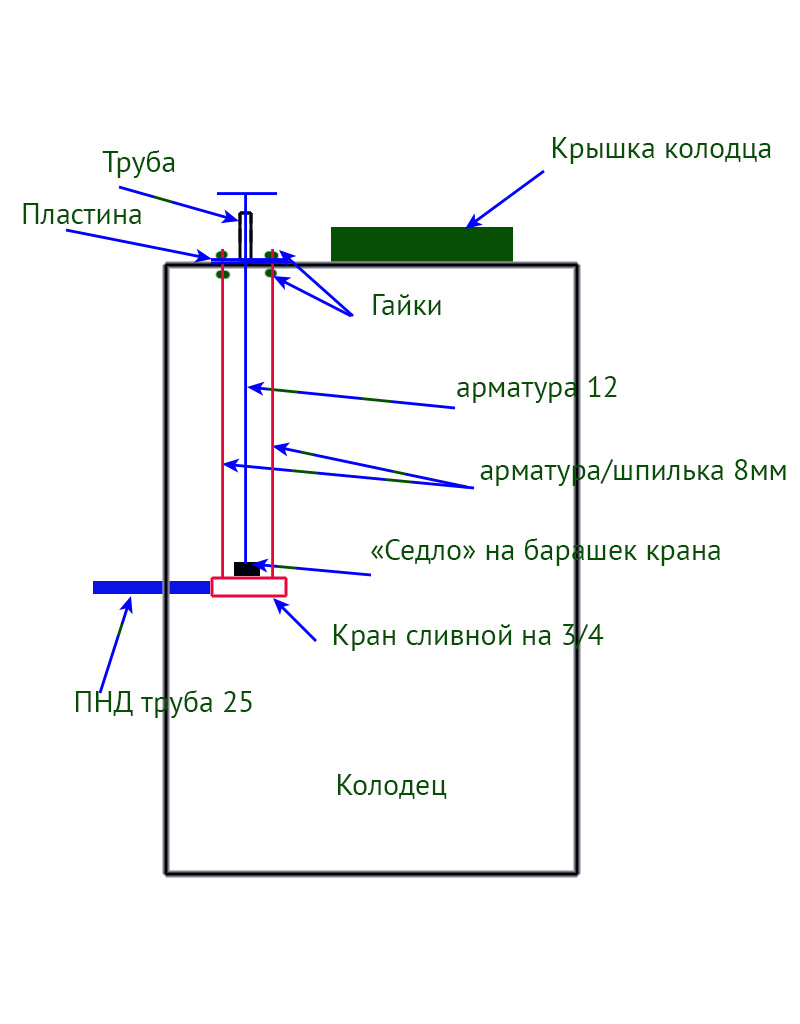

Сам кран завиксировал на "подвесы" - закрепил спереди и сзади крана хомуты и к ним прикрепил найденную у меня шпильку 8мм и арматурину 6мм.
Их вывел на поверхность и закрапил. Таким образом задал наклон крана для слива и дополнительно создал жесткость крепления крана.

Положение крана - ОТКРЫТО - для слива воды
Перенос точки забора воды вглубь садового участка


Положение крана ЗАКРЫТО - для полива
Перенос точки забора воды вглубь садового участка

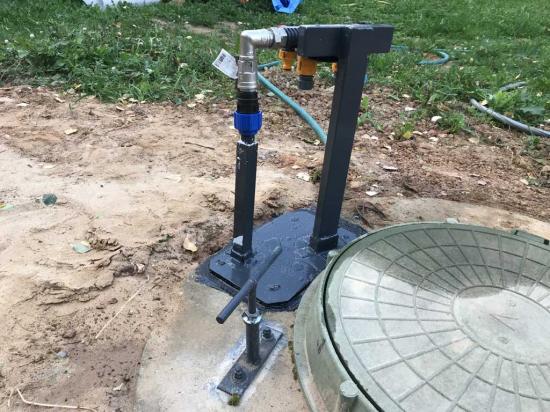

На самой поверхности сделал из металлической пластины основание на котором зафиксировал сваркой кусок профильной трубы 30мм высотой 26см.
Через нее будет проходить ПНД труба на поверхность.

Рядом приварил стойку из трубы типа 60х25 и поперечину сделал из нее же.
К поперечине приварил еще полосу какую нашел для того чтобы потом можно было нормально нарезать резьбу для крепления разветвителя воды.
Торцы заварил заглушками.
Стойки на пластине прикрепил с помощью отрезков уголков сваркой. Все зачистил и покрасил Хомерайтом.

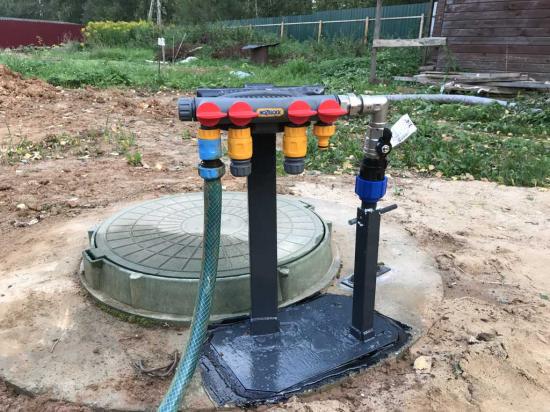

На стойку прикрепил пластиковый разветвитель воды на 4 потребителя.

Проверил всю систему и обнаружил у кессона течь из места соединения пластиковой резьбы и крана. Пришлось разбирать и фиксировать на синий герметик. Более течей не обнаружил.

Перенос точки забора воды вглубь садового участка

Перенос точки забора воды вглубь садового участка

Перенос точки забора воды вглубь садового участка

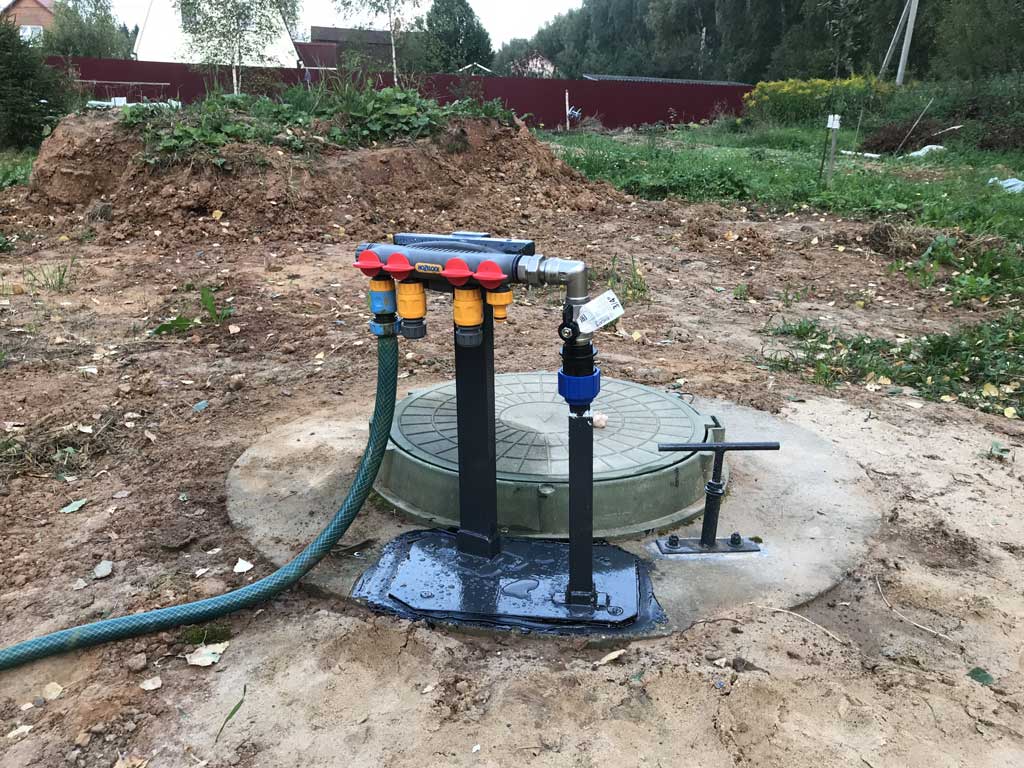

Теперь все работает нормально!
При необходимости можно использовать короткий поливочный шланг со стороны кессона и укороченный шланг с центра участка.
