Слесарные тиски своими руками - часть 1

Дачник

29-06-2018, 11:40
Просмотров: 372

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно...

Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

Материал который я присмотрел для изготовления тисков:
- лист железа для основы тисков толщиной 4мм
- профильная квадратная труба 50мм с толщиной стенки 4мм
- уголок 60мм с толщиной стенки 5мм
- уголок 75мм с толщиной стенки 8мм
- полоса толщиной 10мм
- шпилька резьбовая 20мм
- длинная гайка 20мм


Пластина под основание тисков у меня была размером 200х160мм.

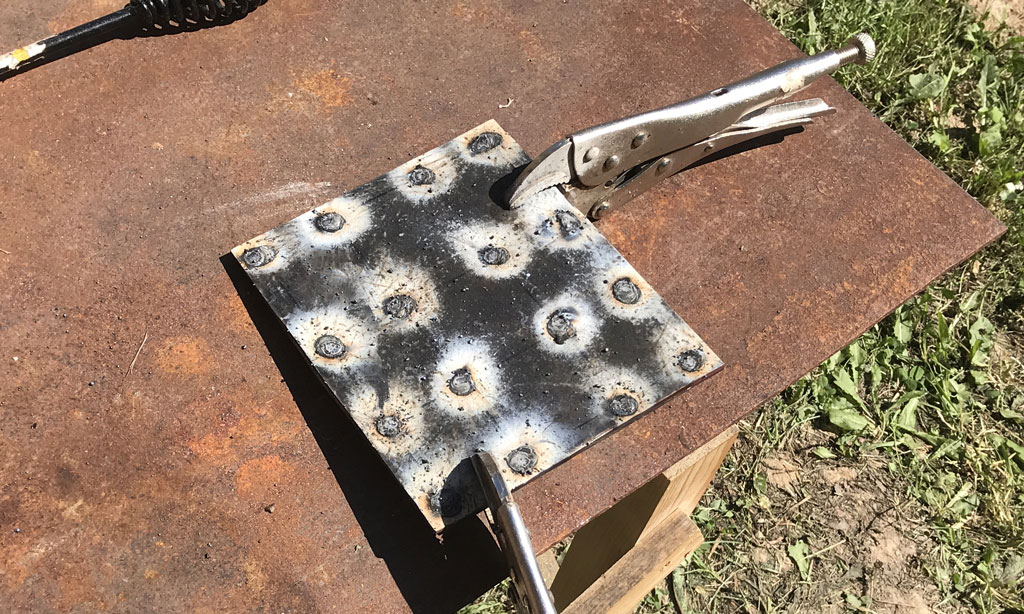

Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.
Слесарные тиски своими руками - часть 1

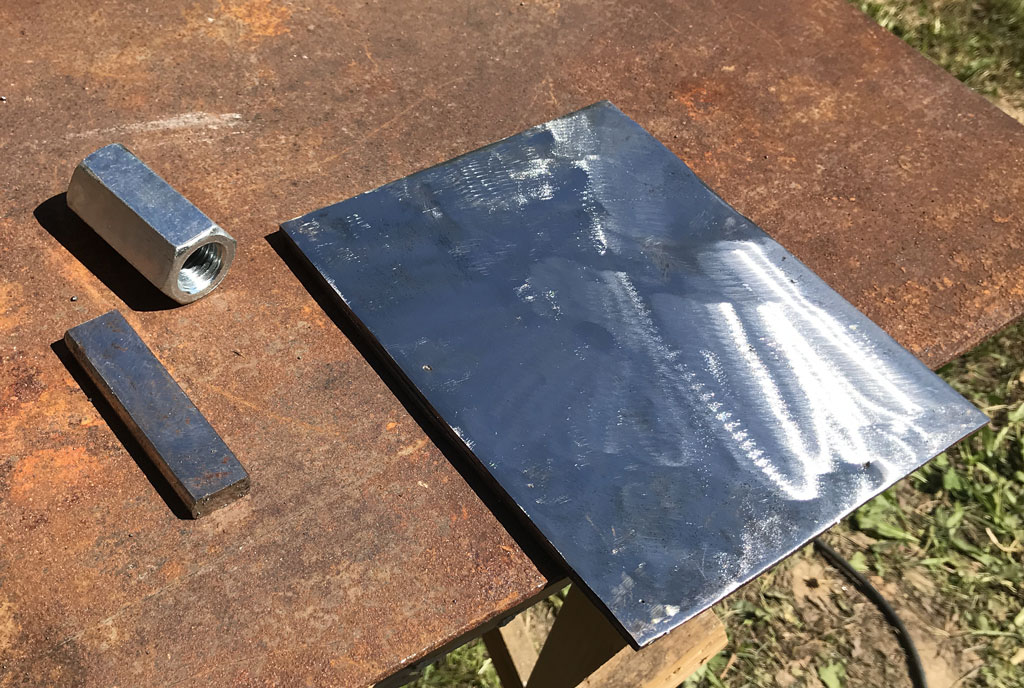

Места сварки зачистил:
Слесарные тиски своими руками - часть 1


По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм - на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку - кусочек полосы толщиной 10мм к которой и приварил эту гайку.
Слесарные тиски своими руками - часть 1

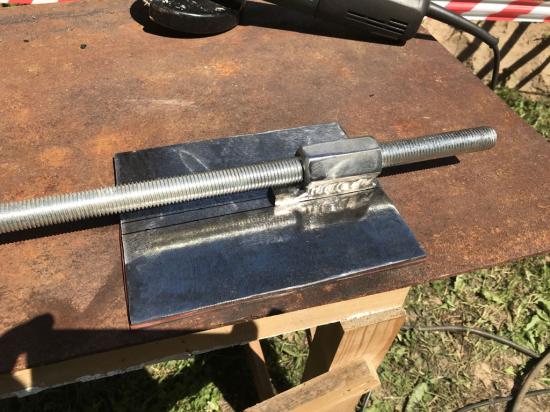

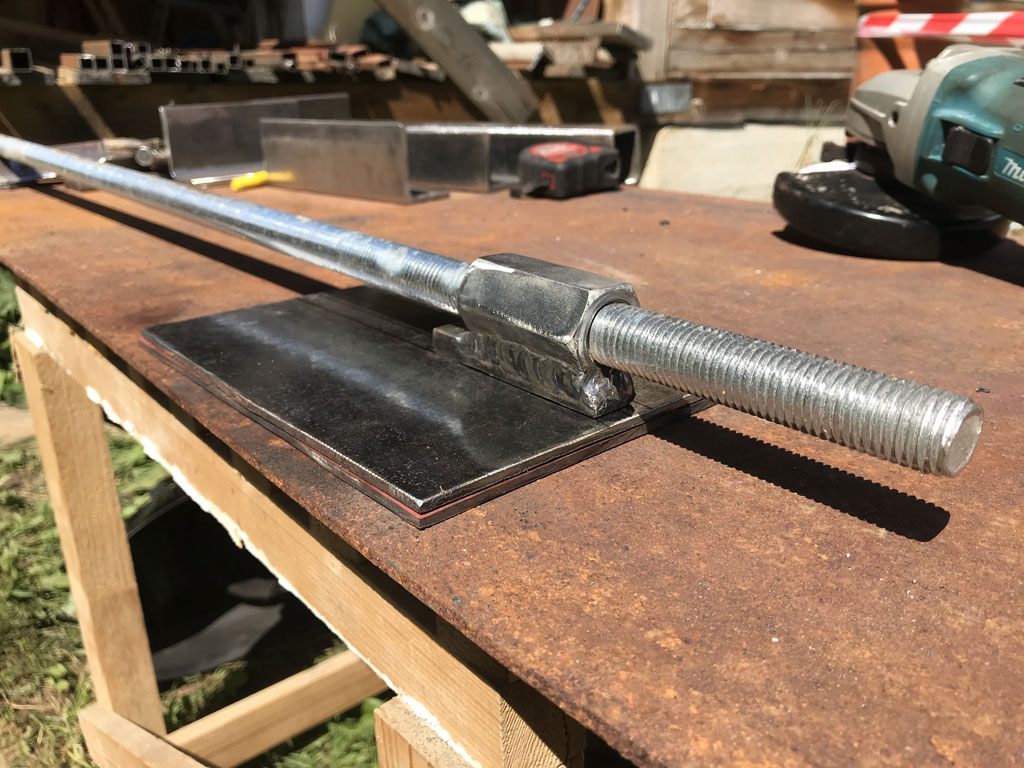

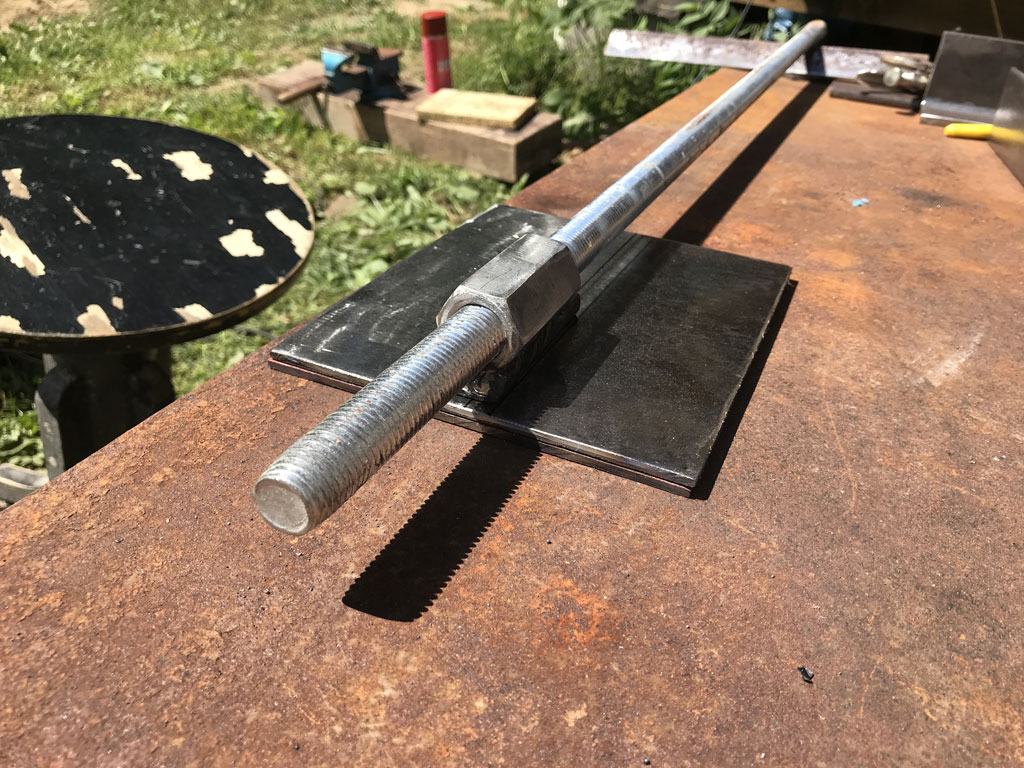

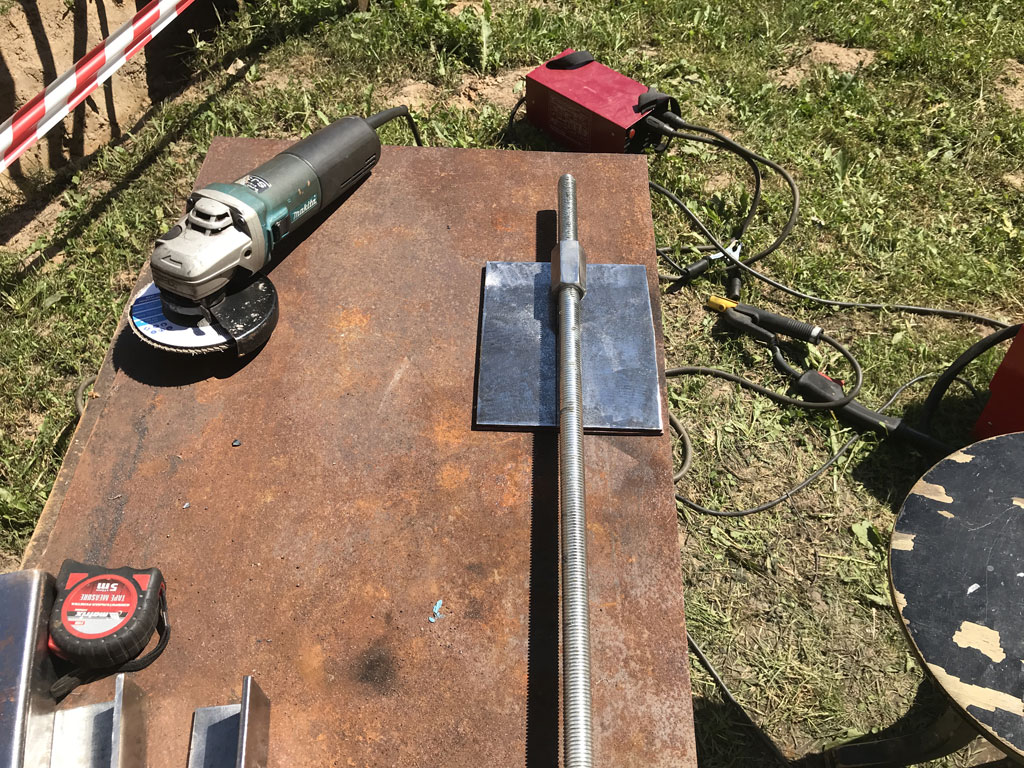

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

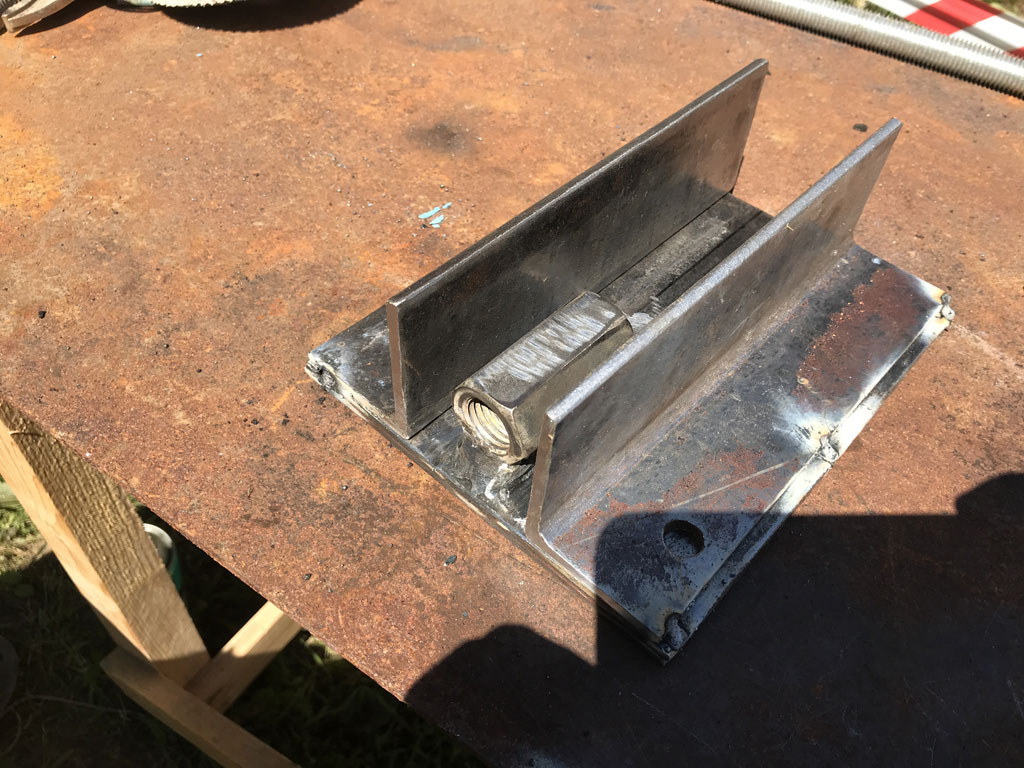

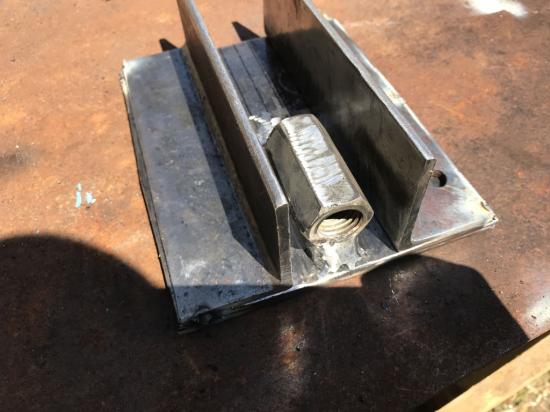

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм.

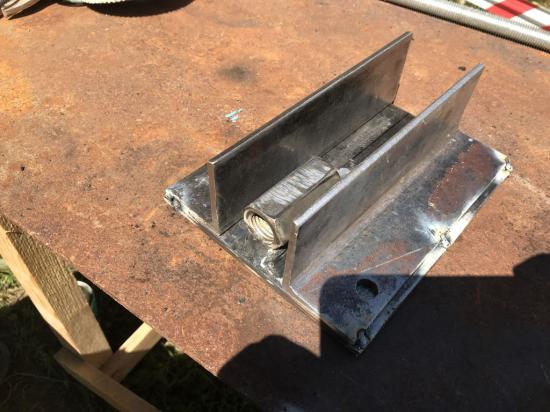

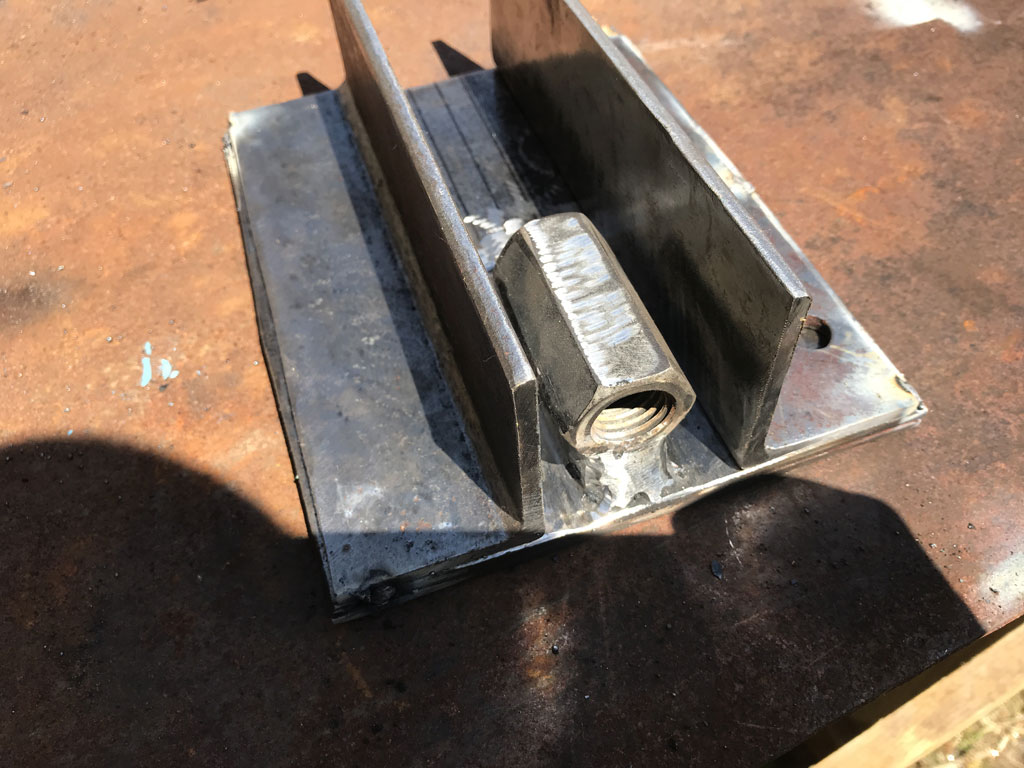

Поставил их чтобы посмотреть как это будет выглядеть:
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

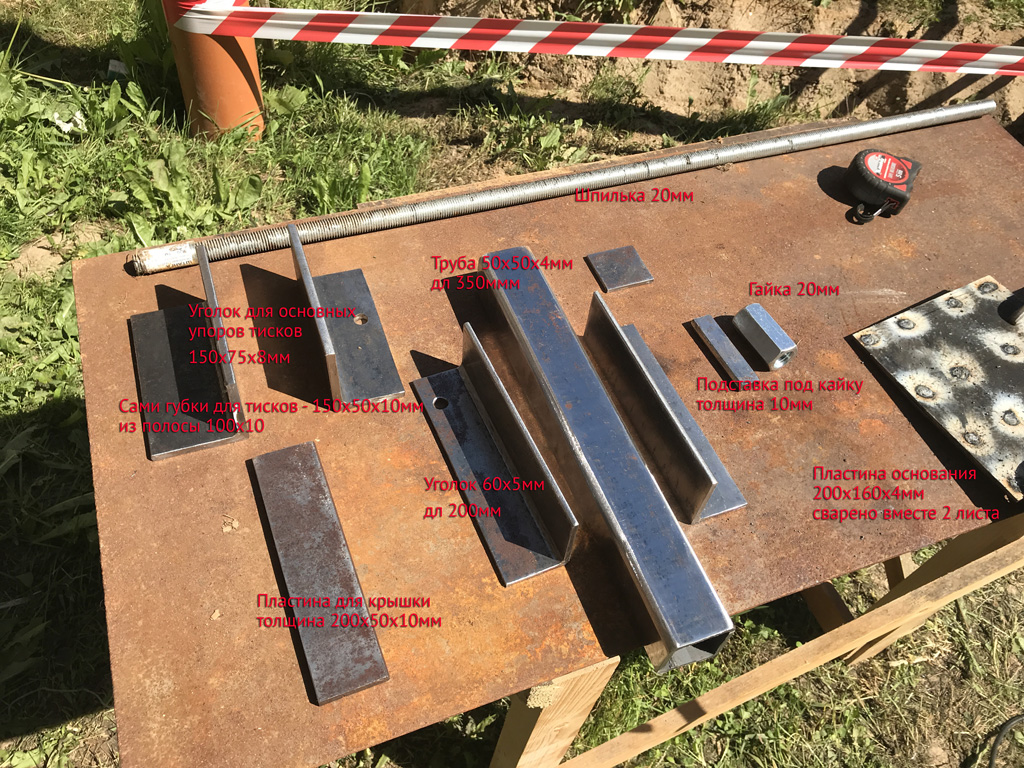

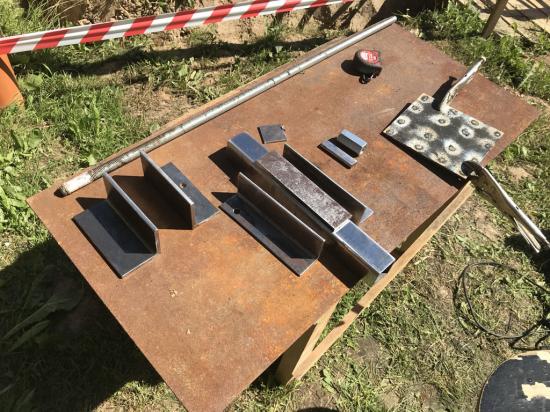

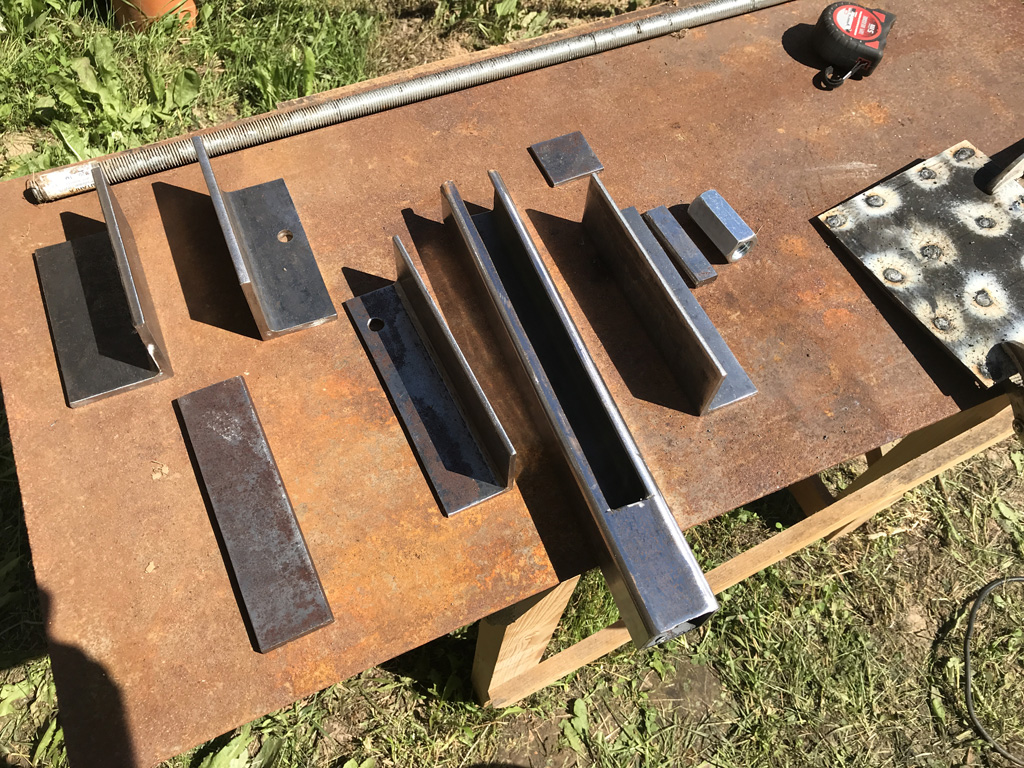

Вот общий вид деталей для слесарных тисков:
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1


В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой.
С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Слесарные тиски своими руками - часть 1

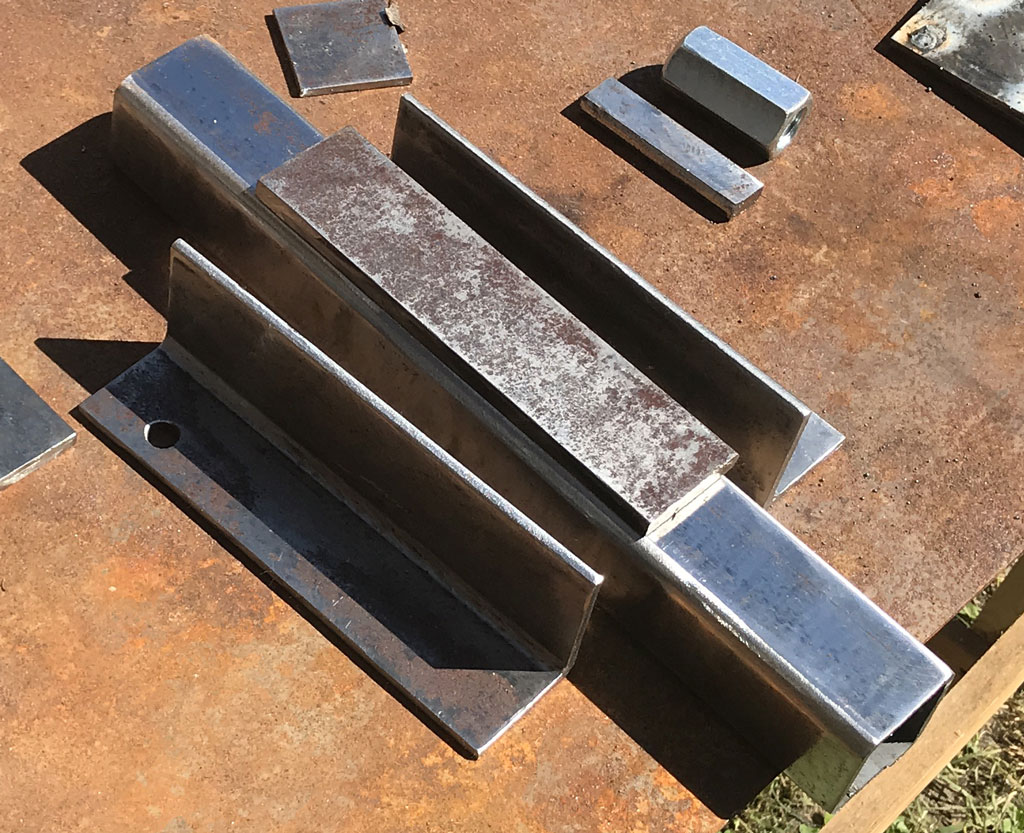

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
В качестве проставки использовал пару полотен для ножовки по металлу.

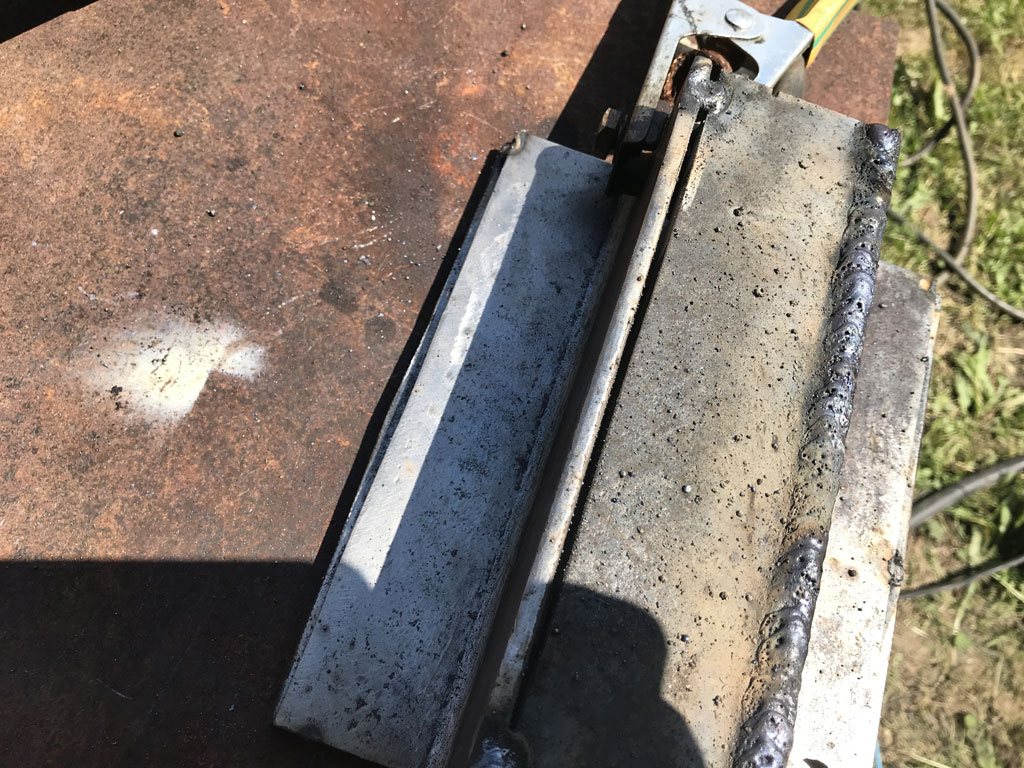

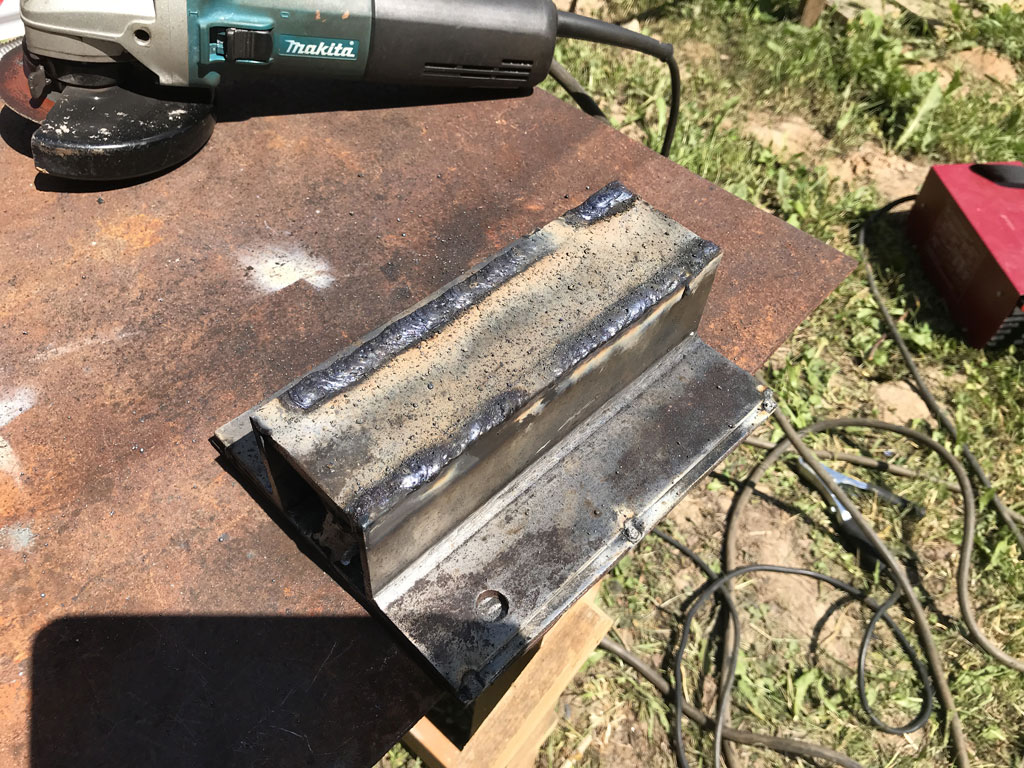

После этого пластину приварил по всей длине. Получился своеобразный короб:

Слесарные тиски своими руками - часть 1

Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

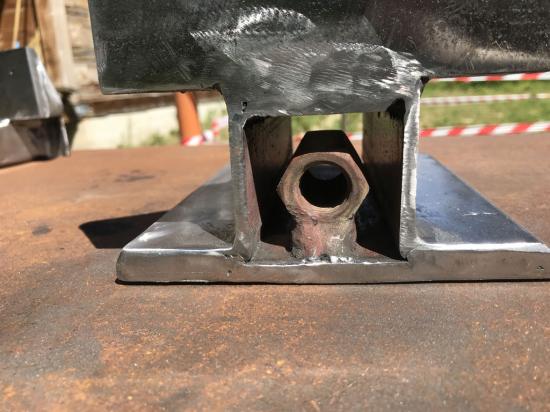

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

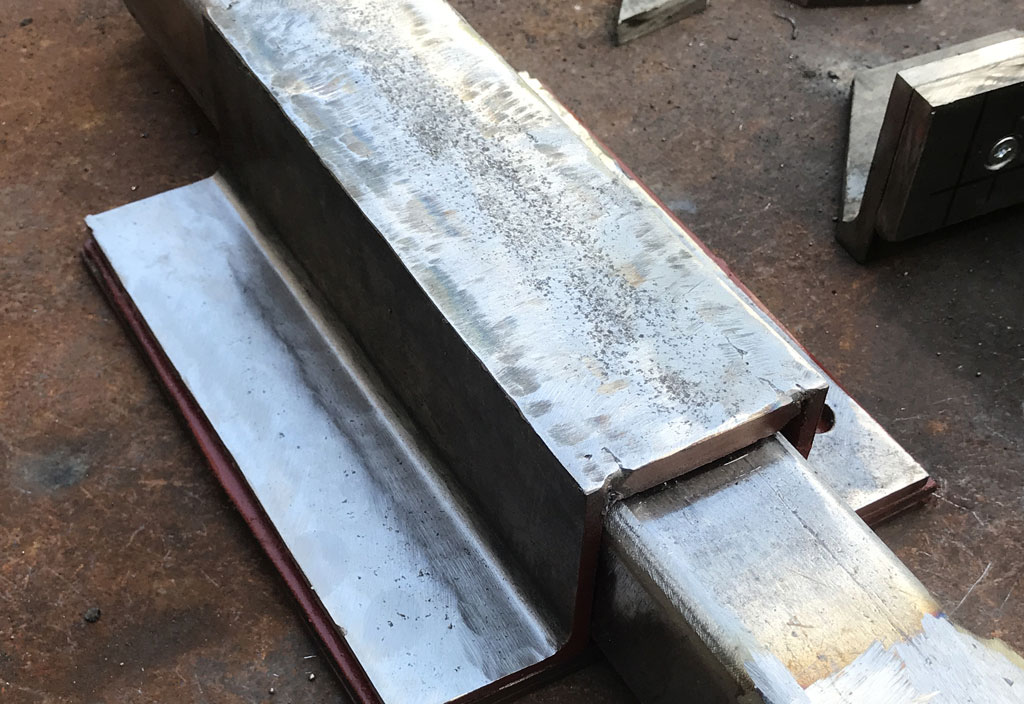

После этого получившийся короб зачистил:

Слесарные тиски своими руками - часть 1


В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.
Слесарные тиски своими руками - часть 1

Слесарные тиски своими руками - часть 1


В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм.
Губки будут иметь размер: 150х50х10мм.

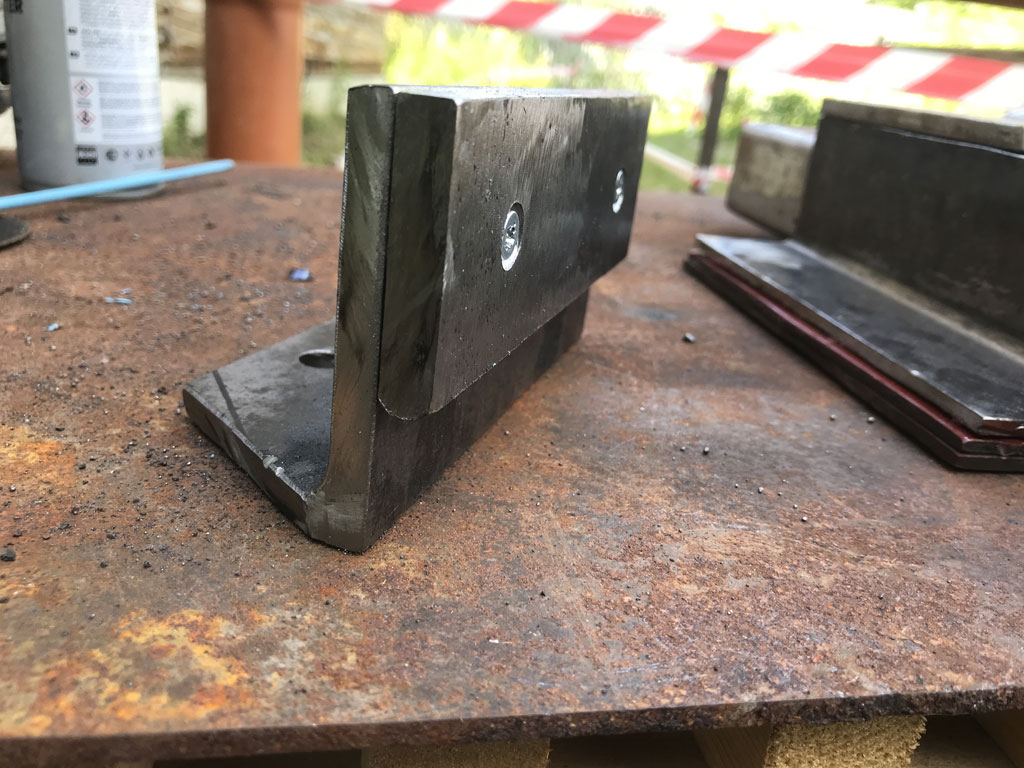

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-"собаками" и просверлил насквозь отверстия 4,2мм.
Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

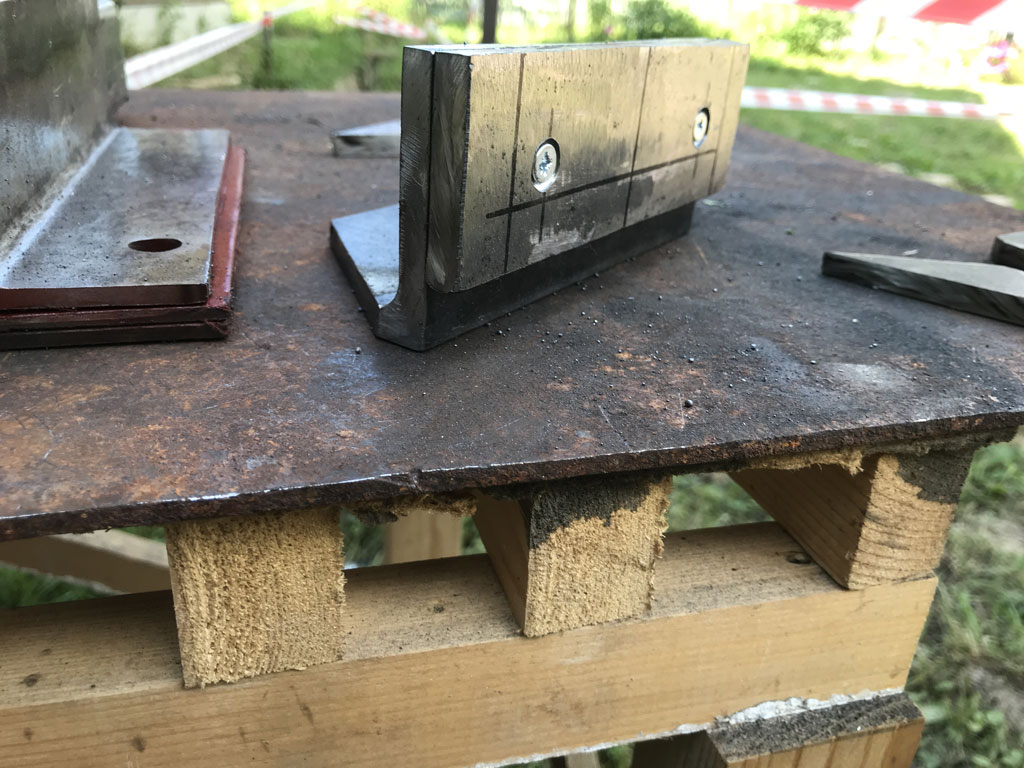

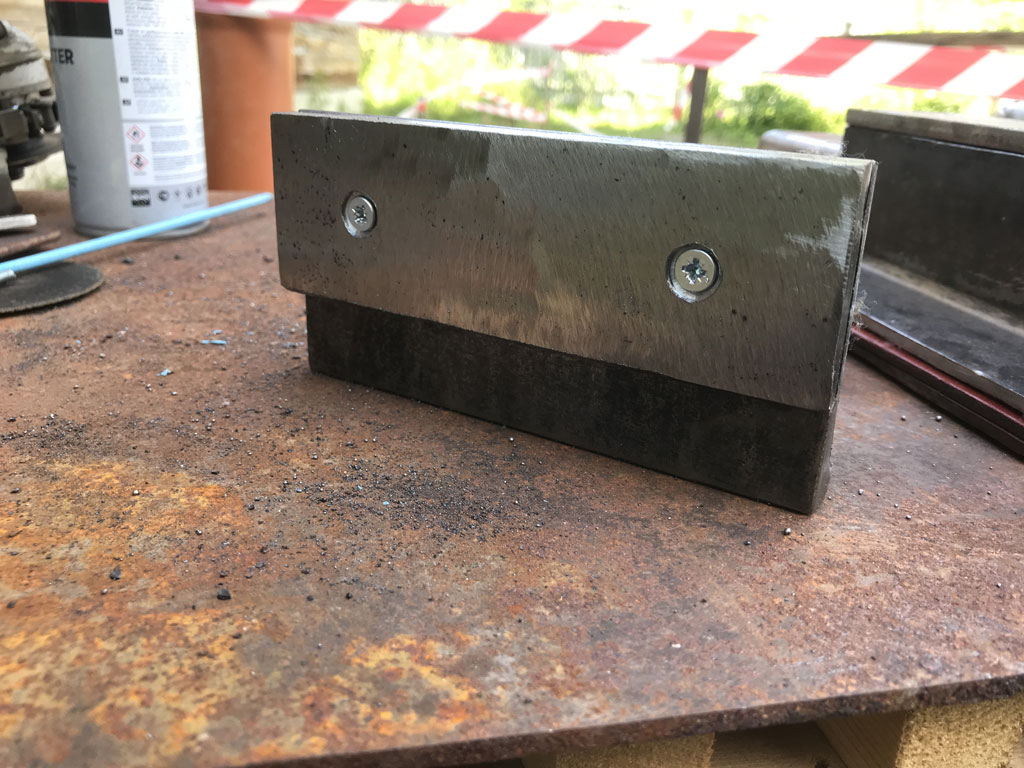

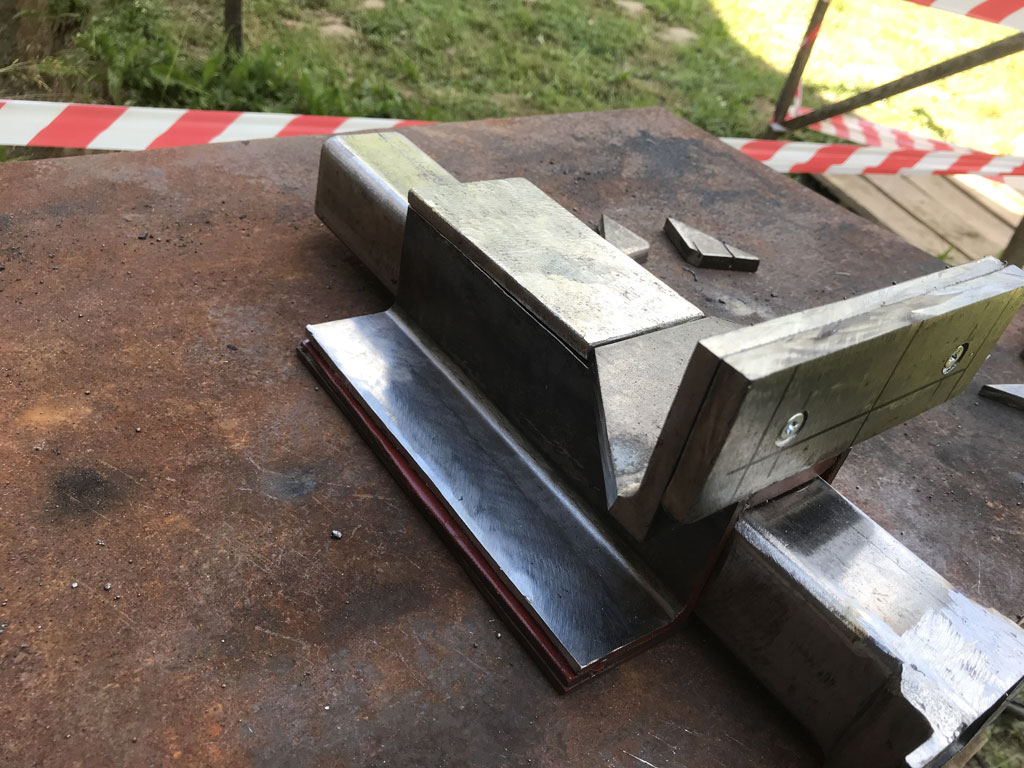

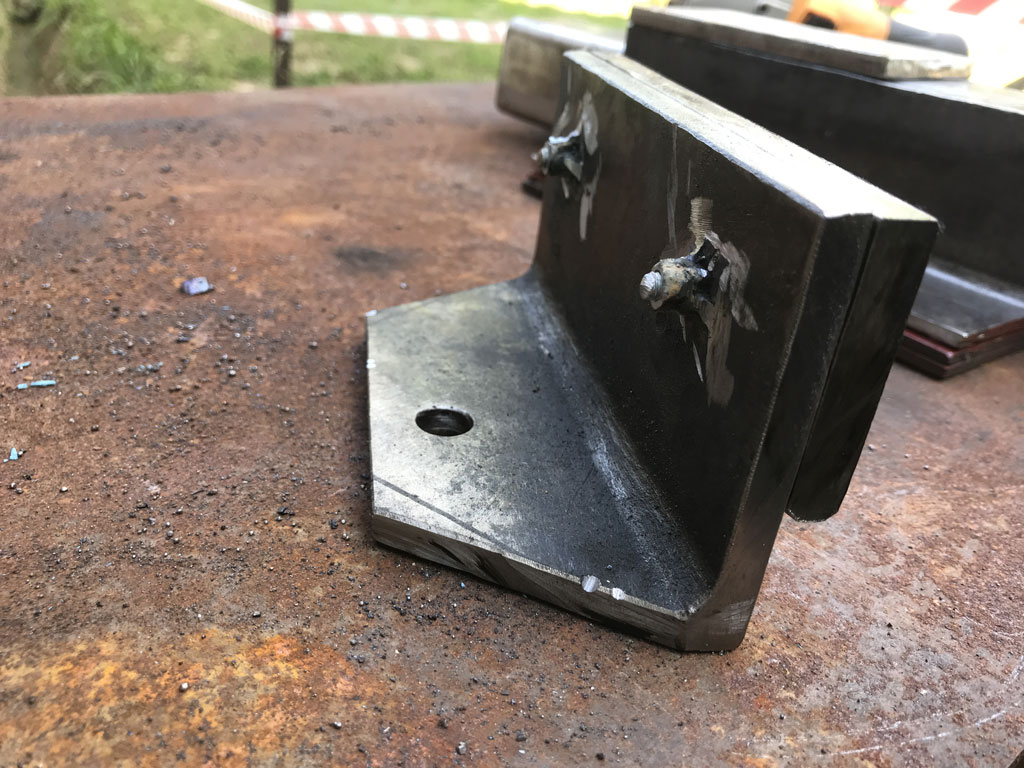

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

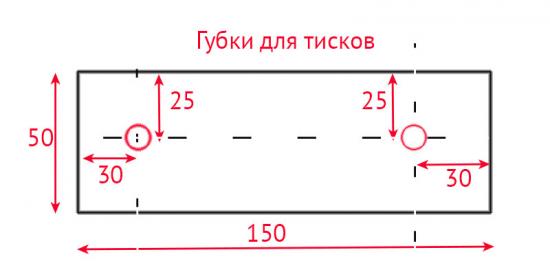

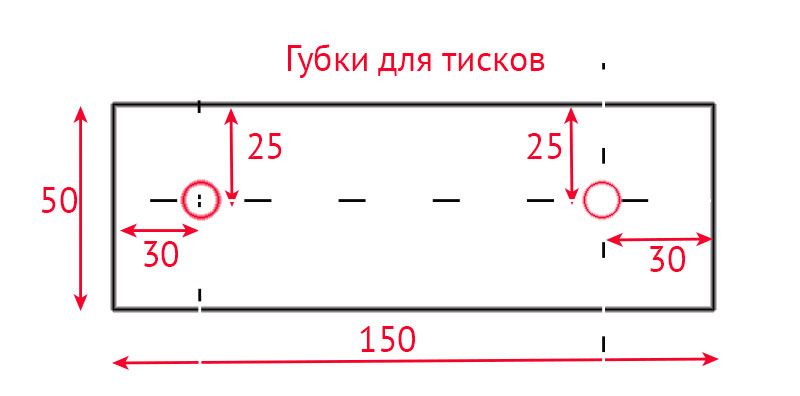

Отверстия для крепления губок к уголкам делал по центру губок - по 25мм от вертикальной линии и по 30мм от краев.
Слесарные тиски своими руками - часть 1

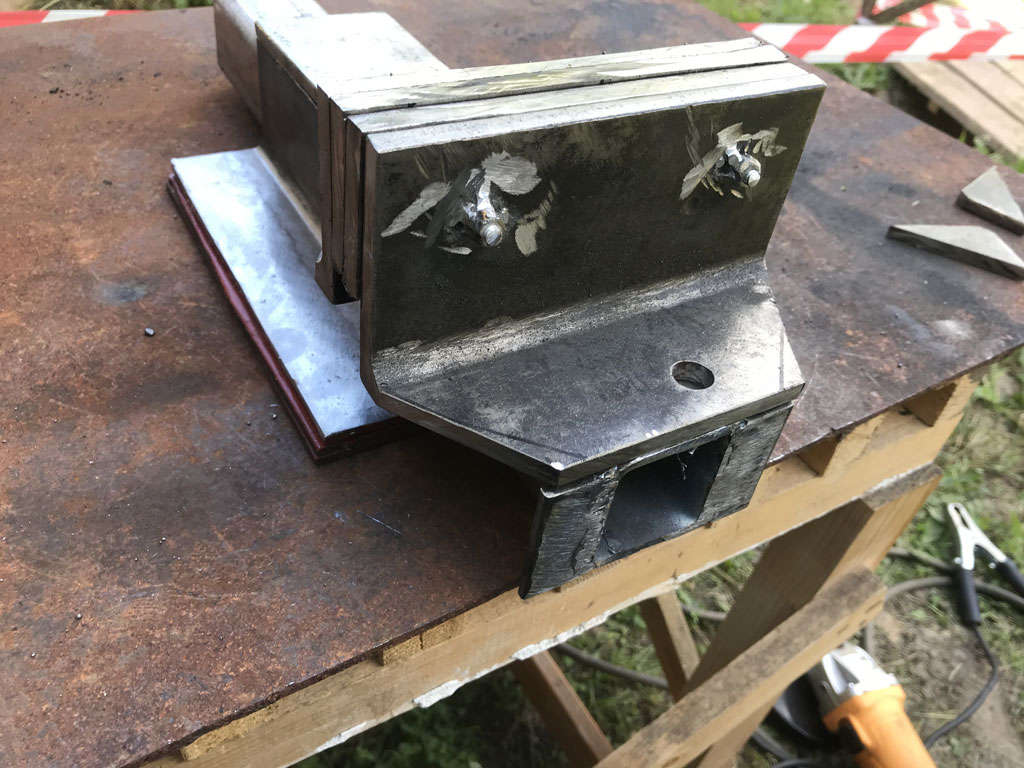

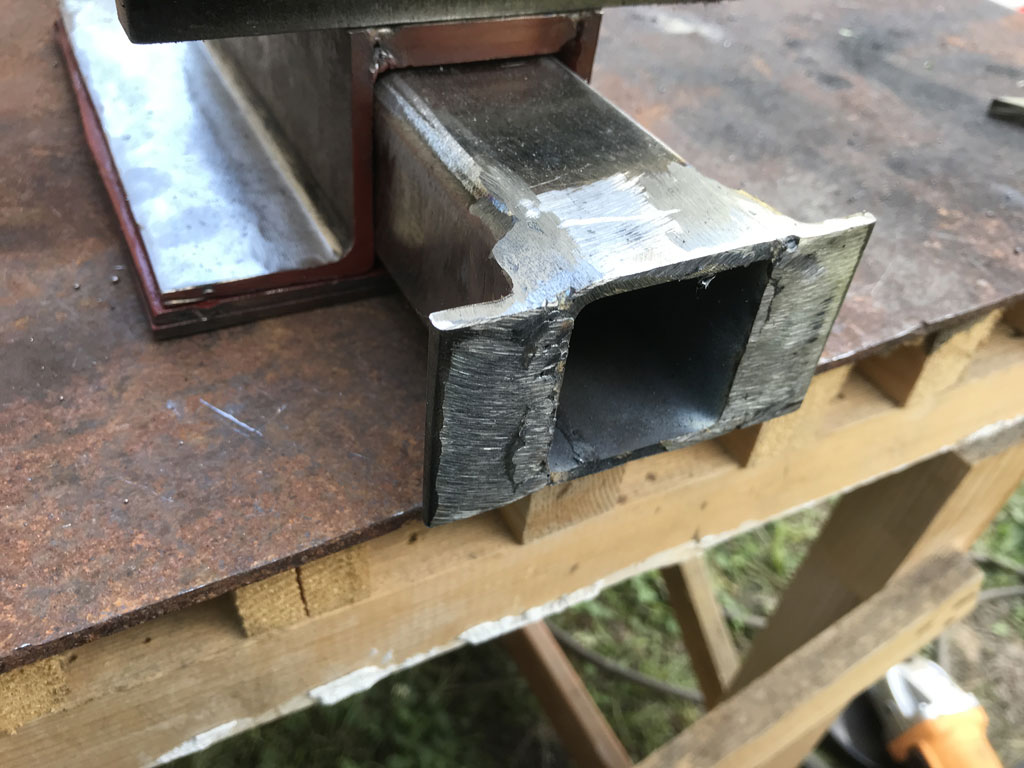

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.
Слесарные тиски своими руками - часть 1

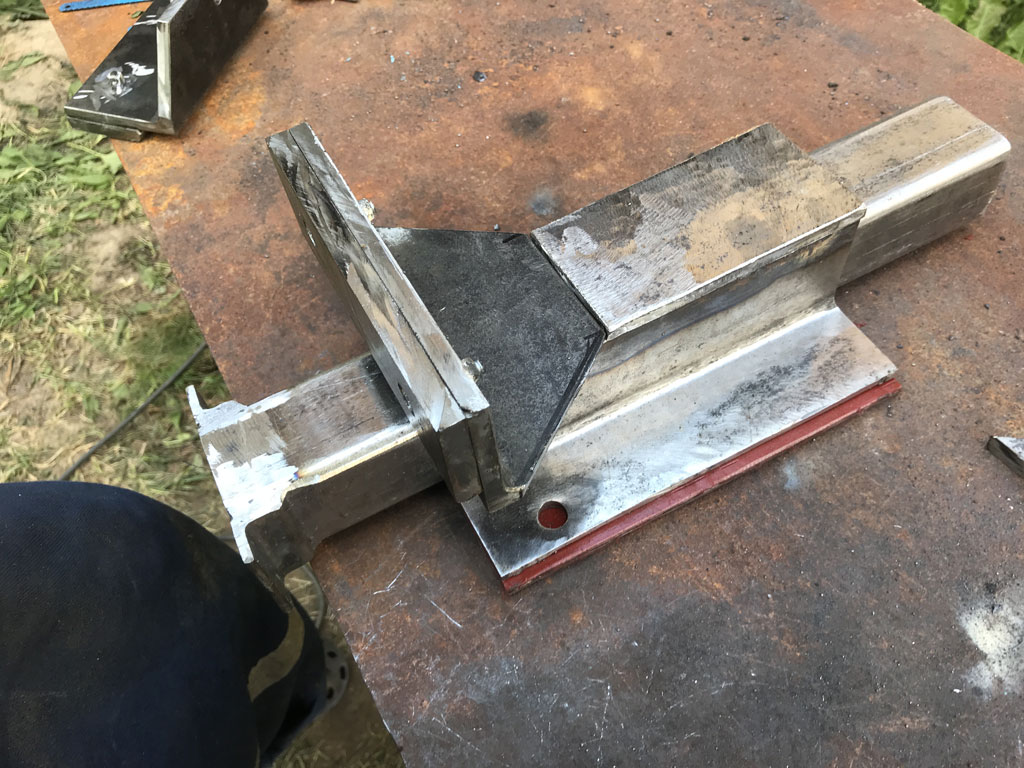

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
Слесарные тиски своими руками - часть 1

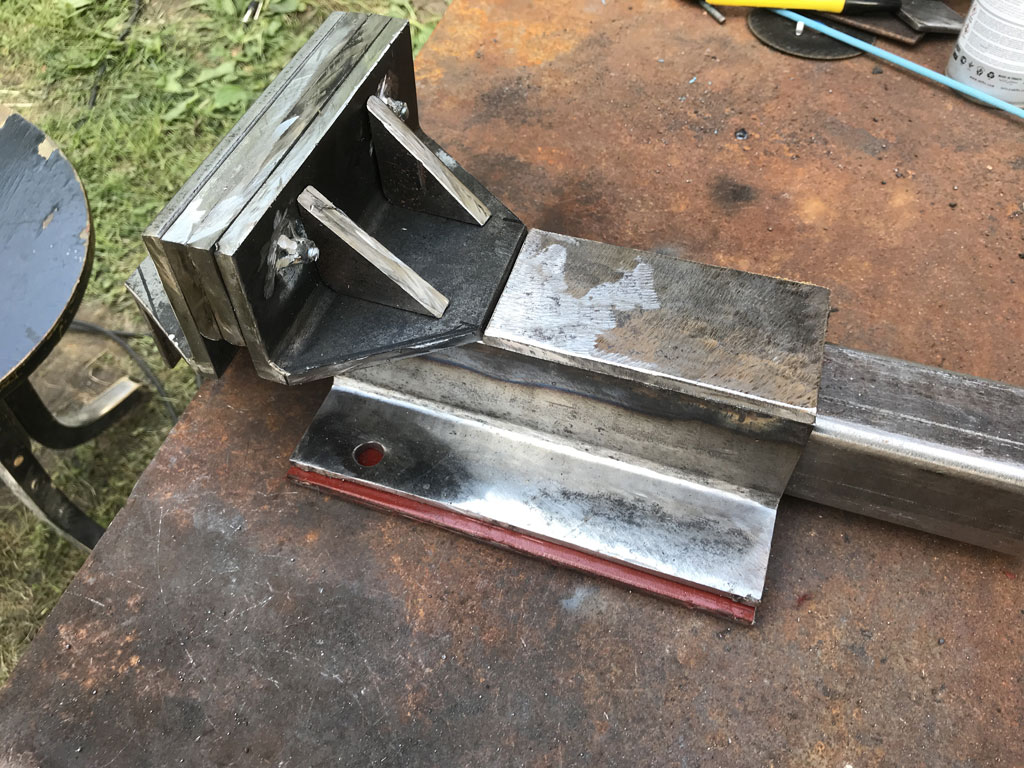

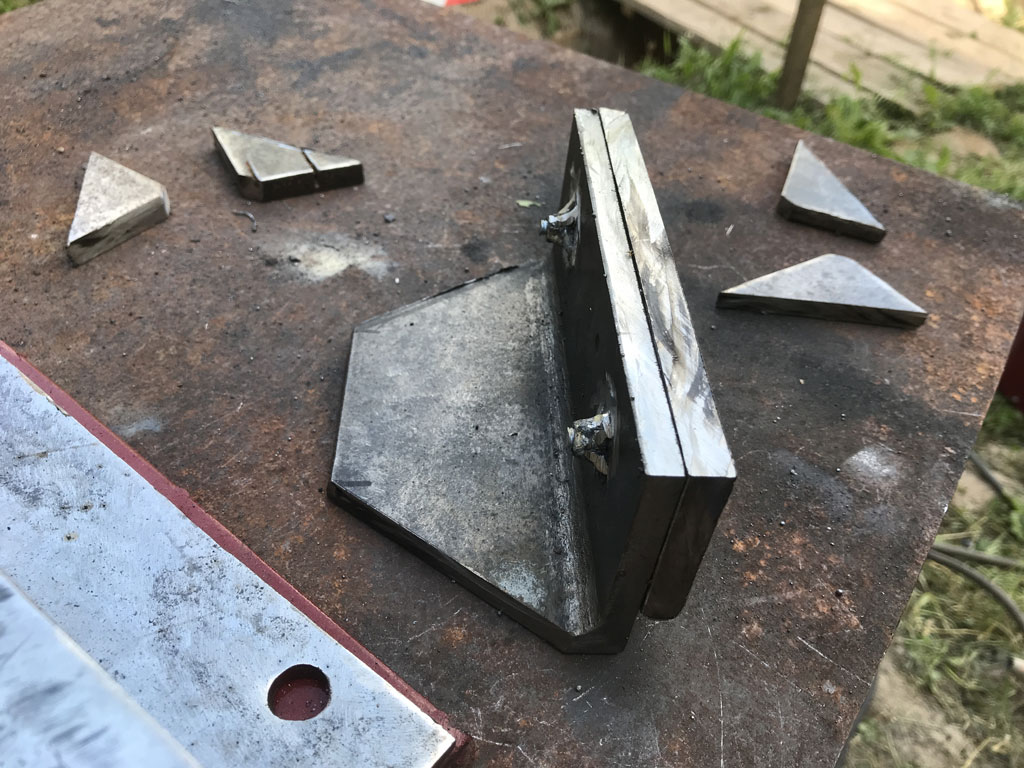

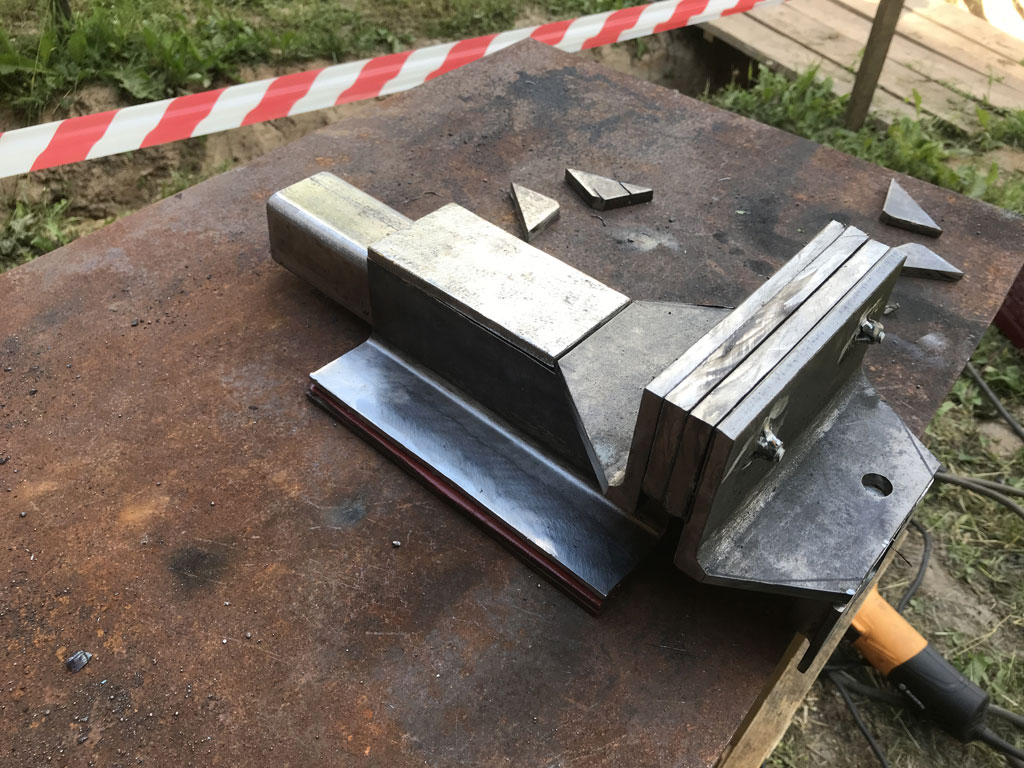

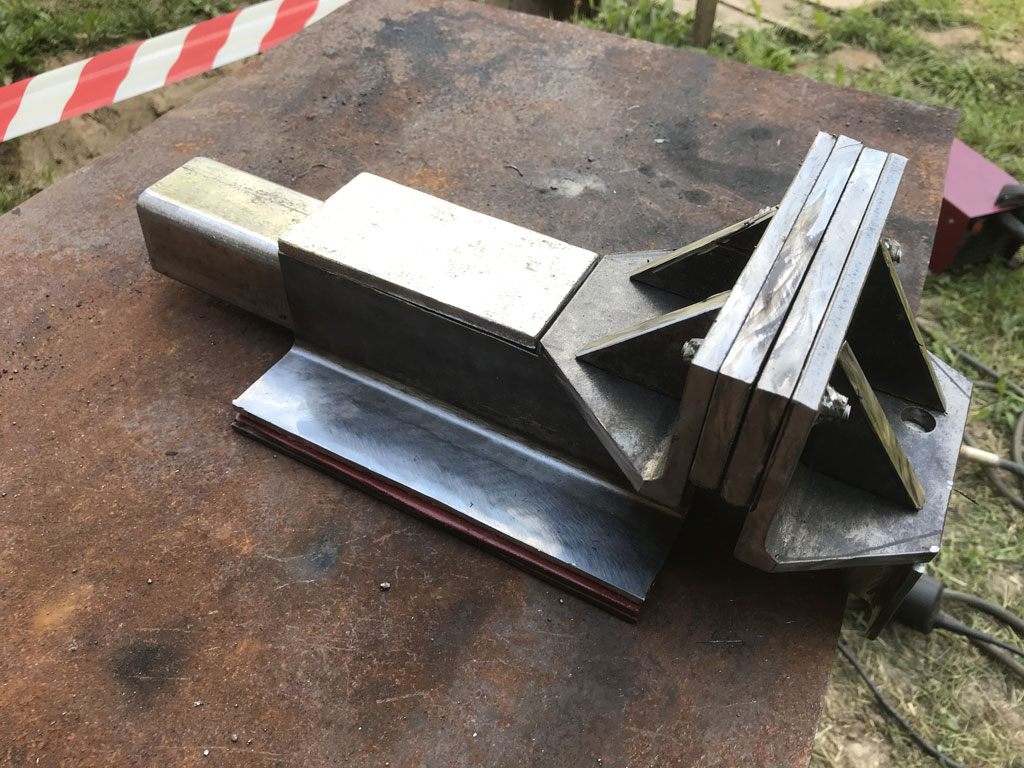

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.
Слесарные тиски своими руками - часть 1


Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Слесарные тиски своими руками - часть 1


Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

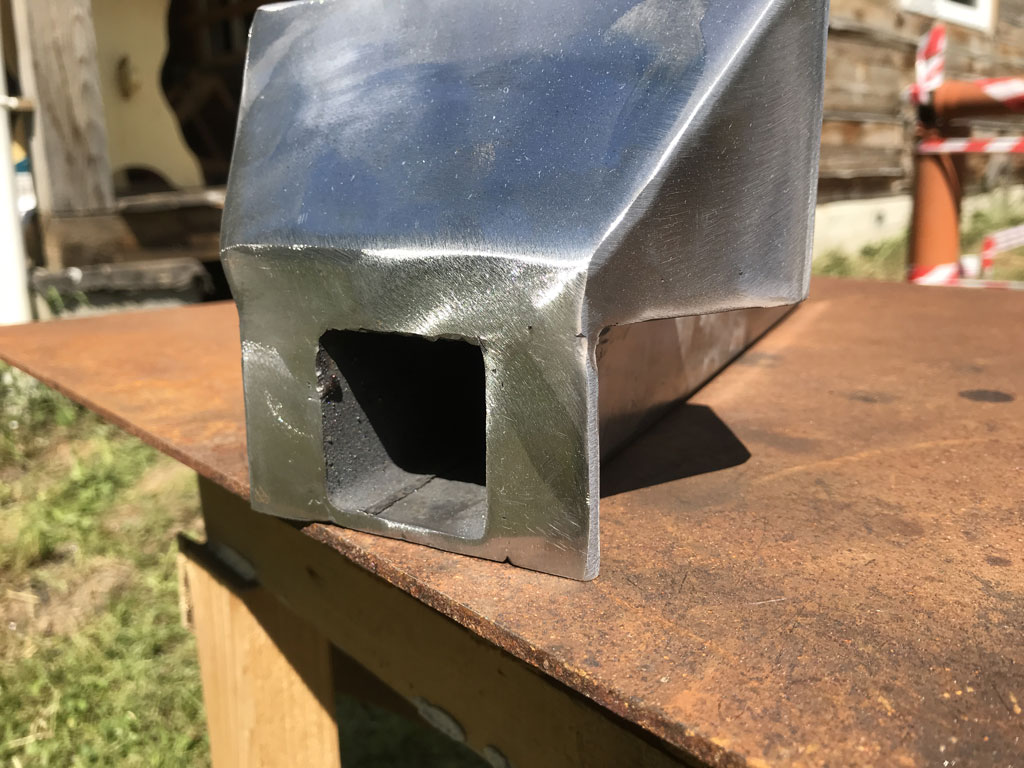

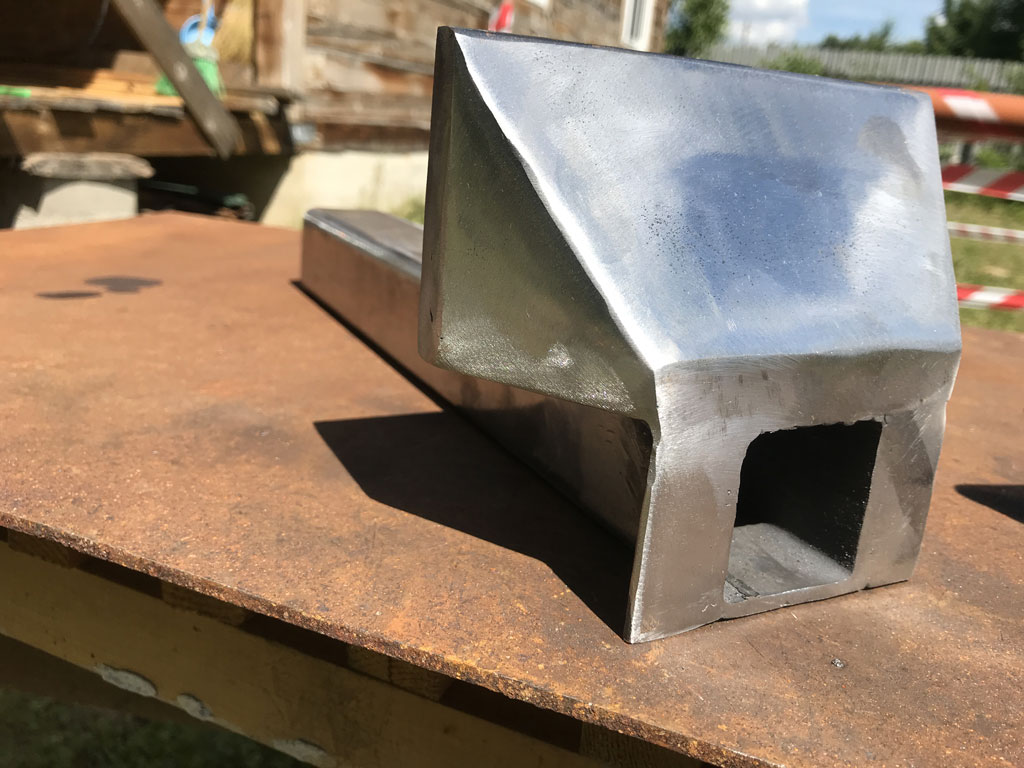

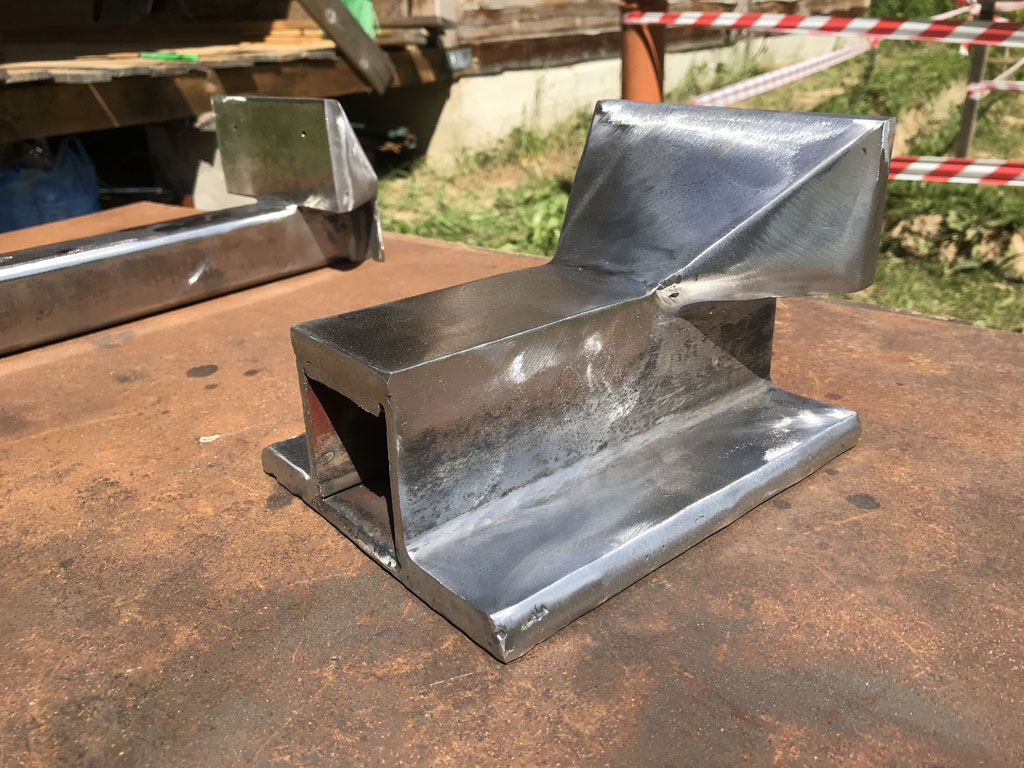

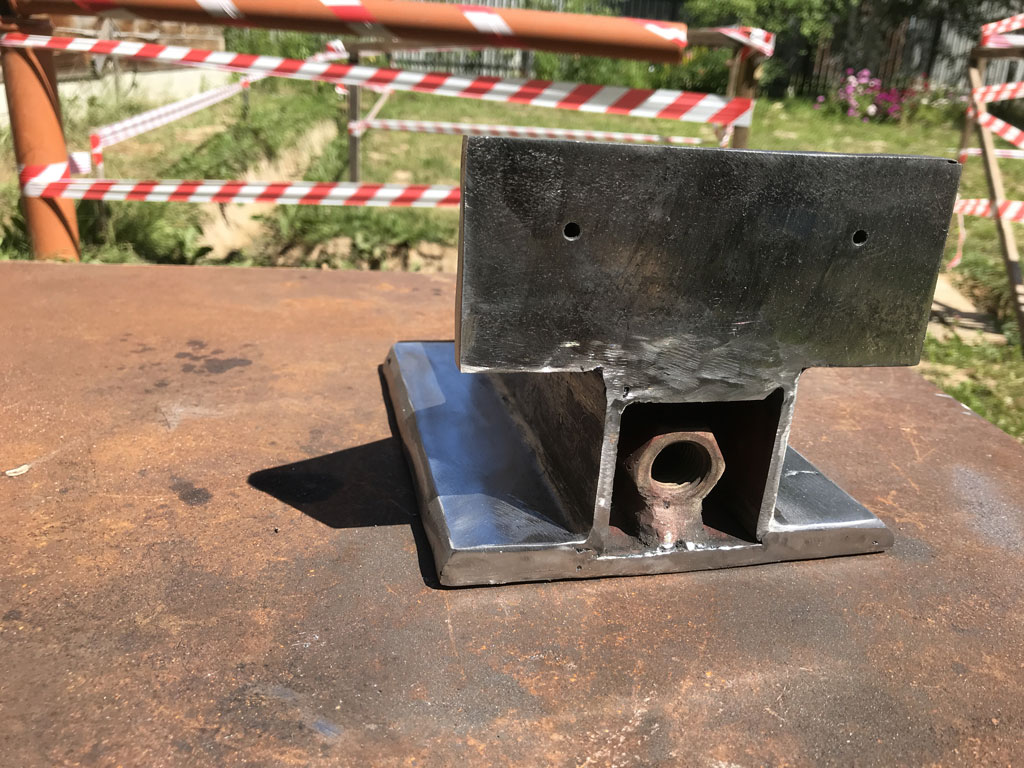

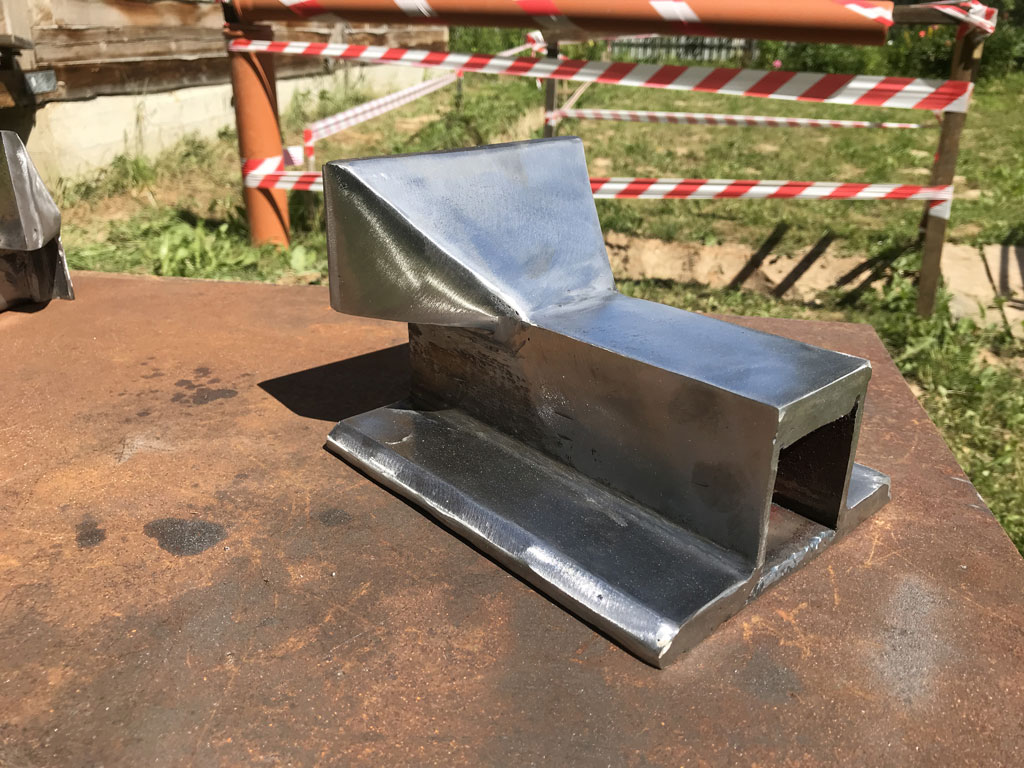

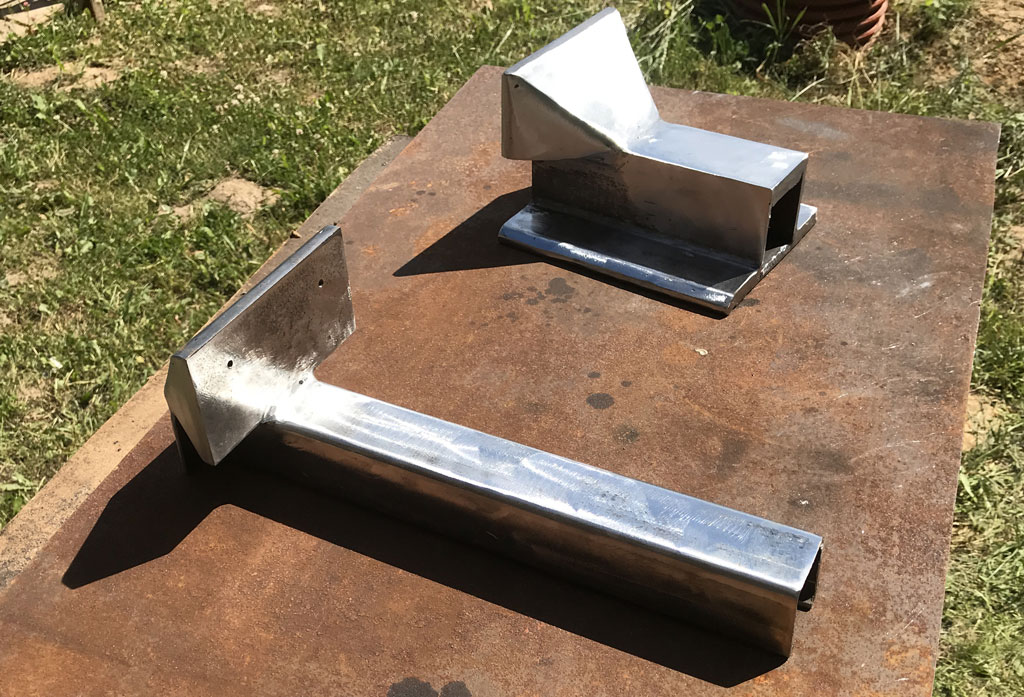

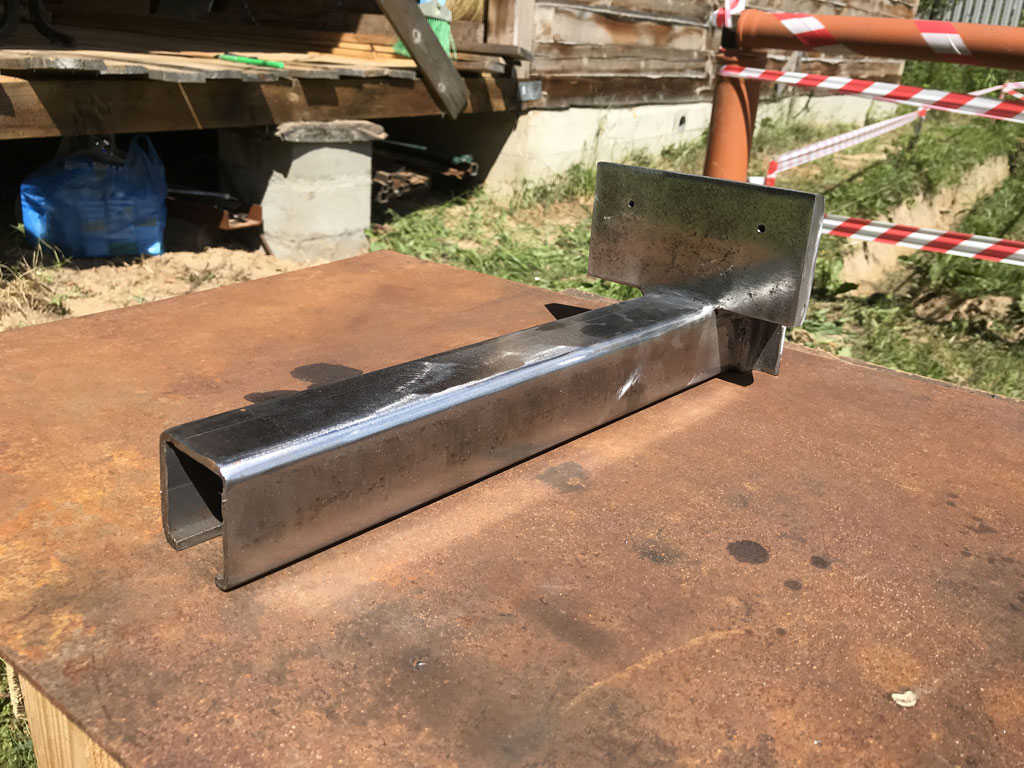

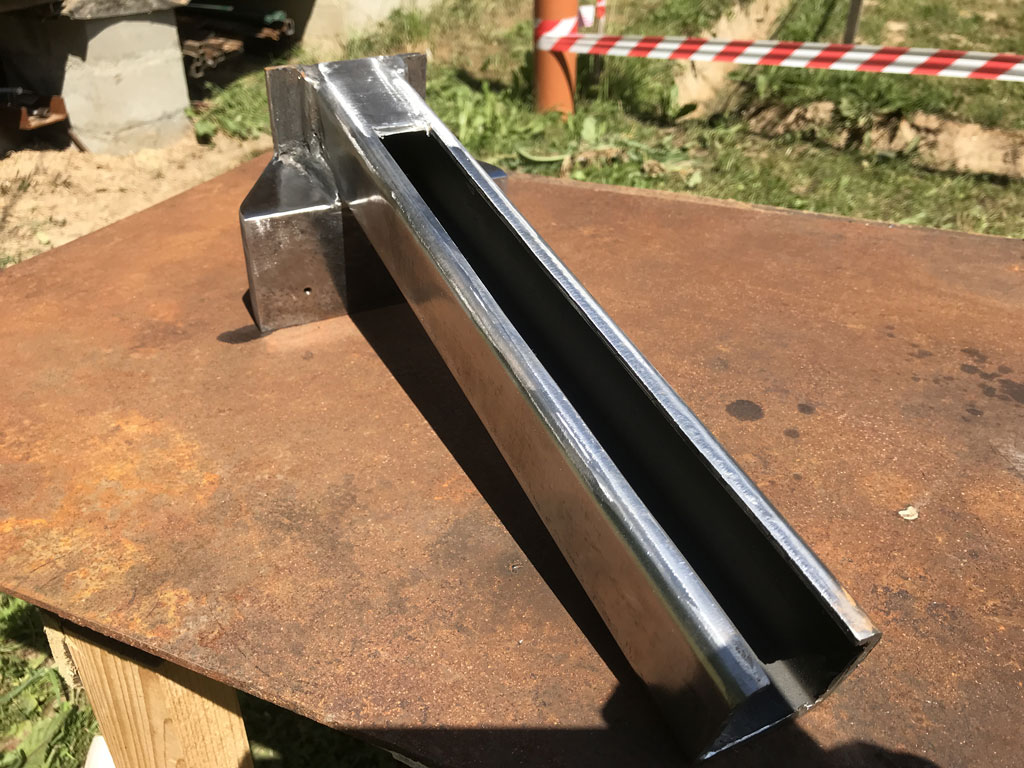

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке...
Варил я аппаратом Форсаж-161
Электрод - МР-3С 3мм
Ток сварки - около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.

Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1


Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

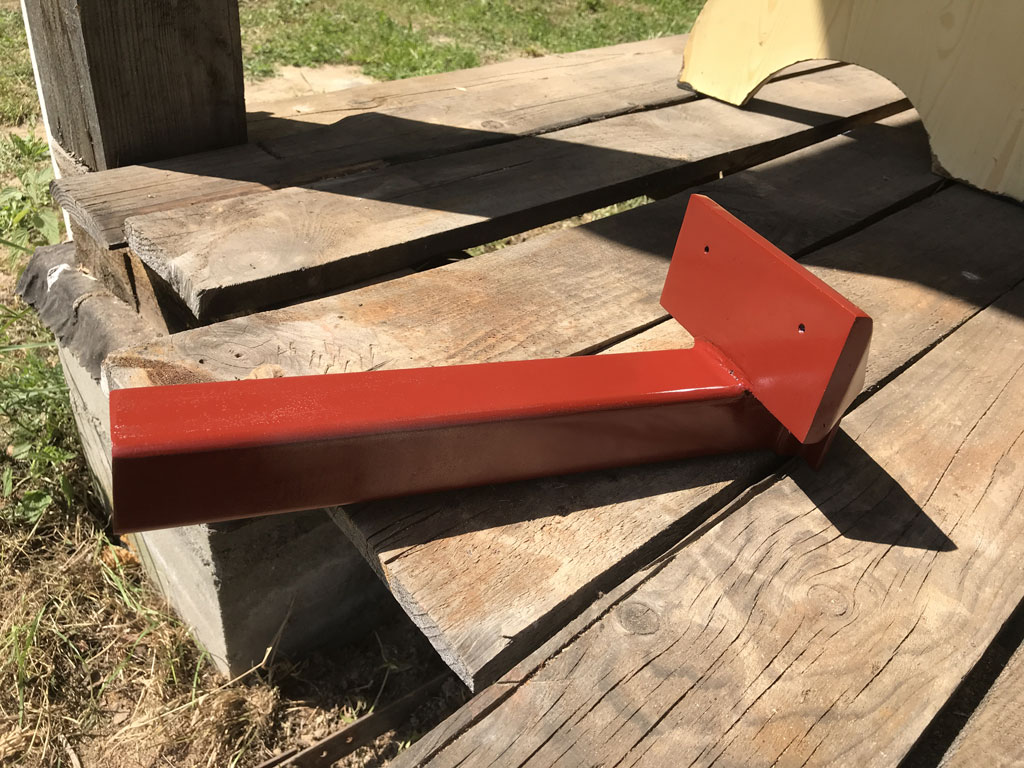

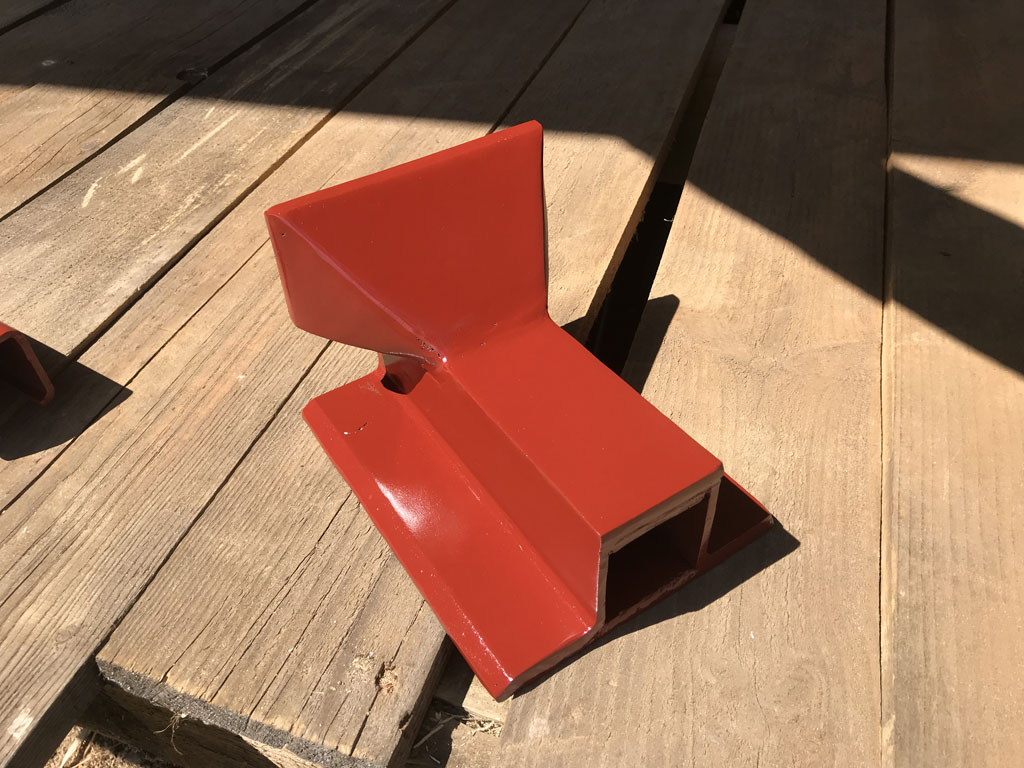

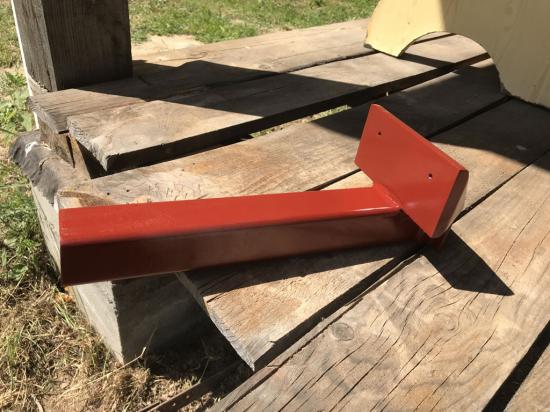

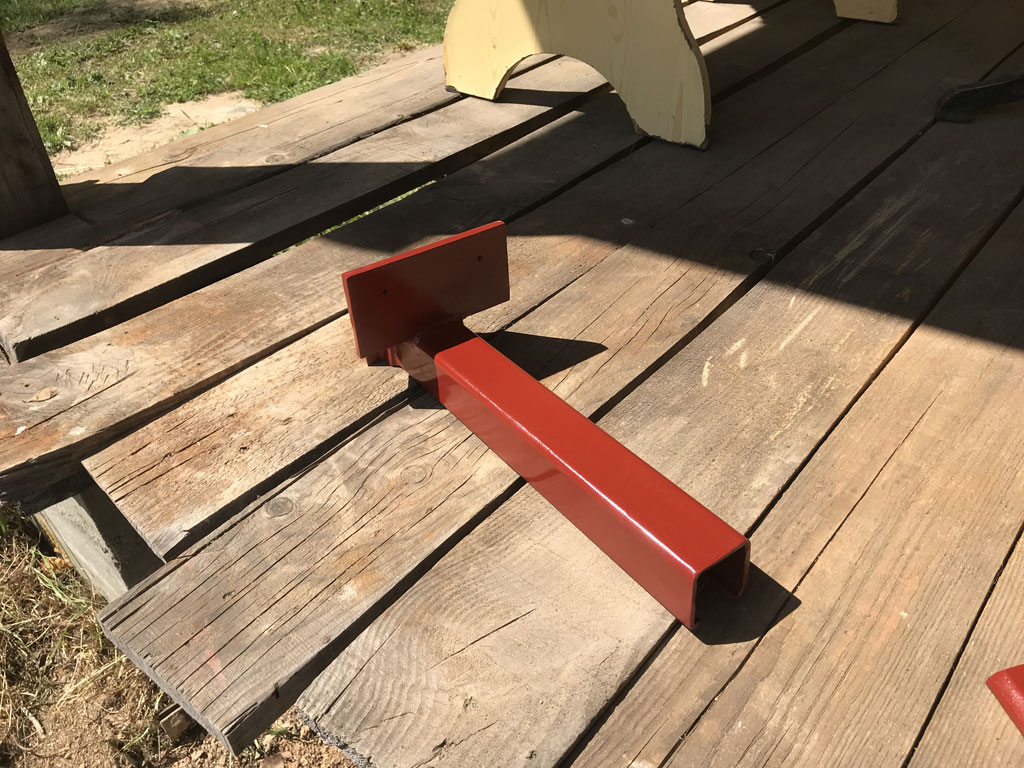

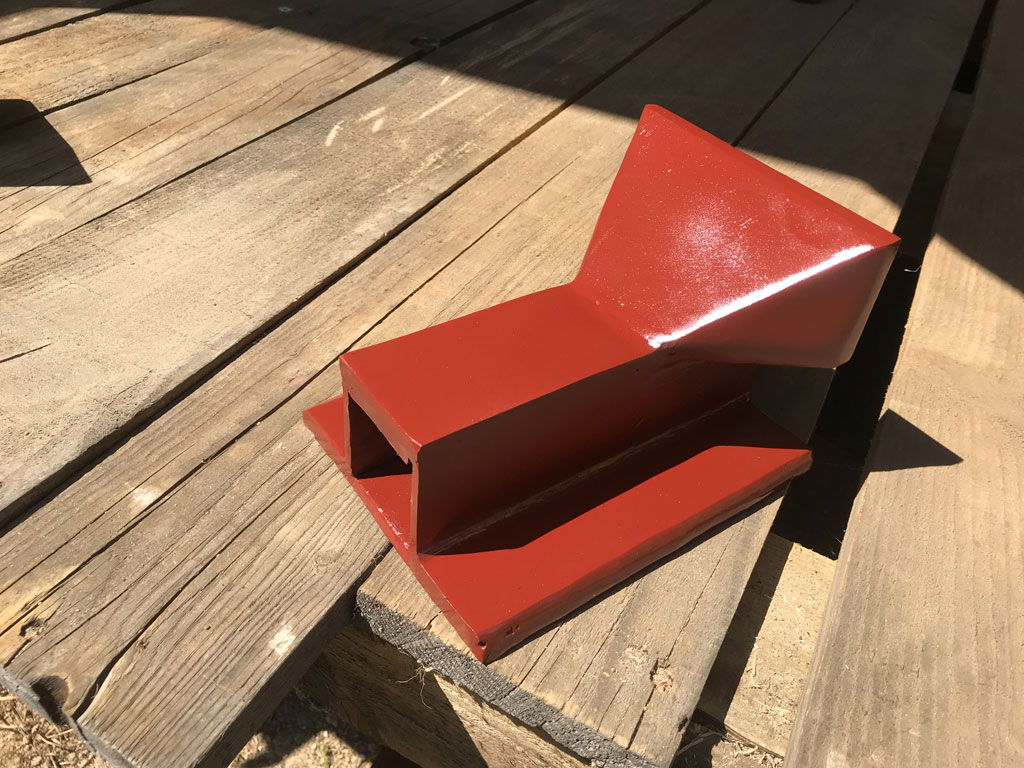

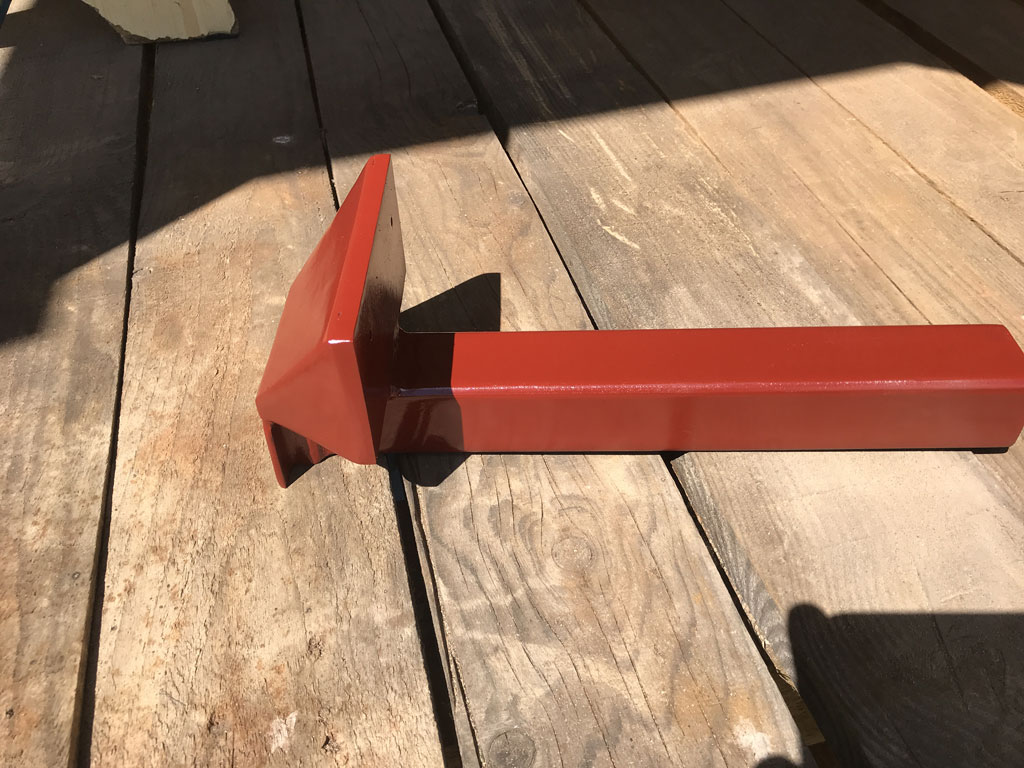

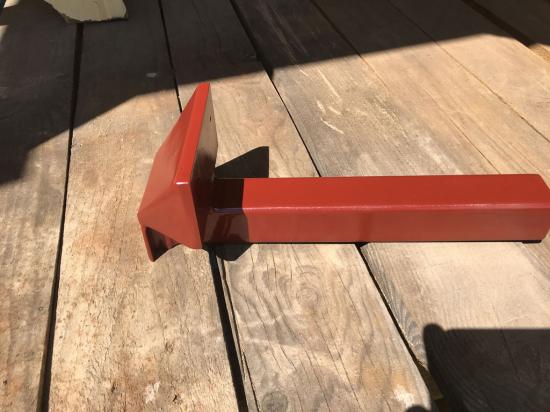

Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1


Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1

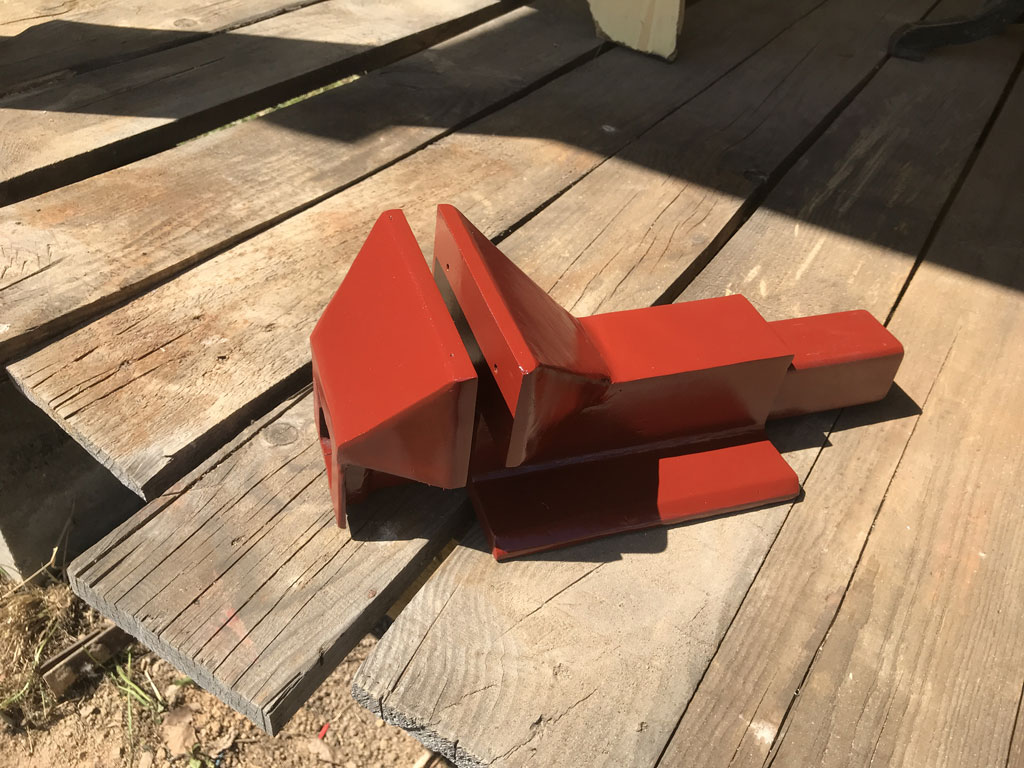

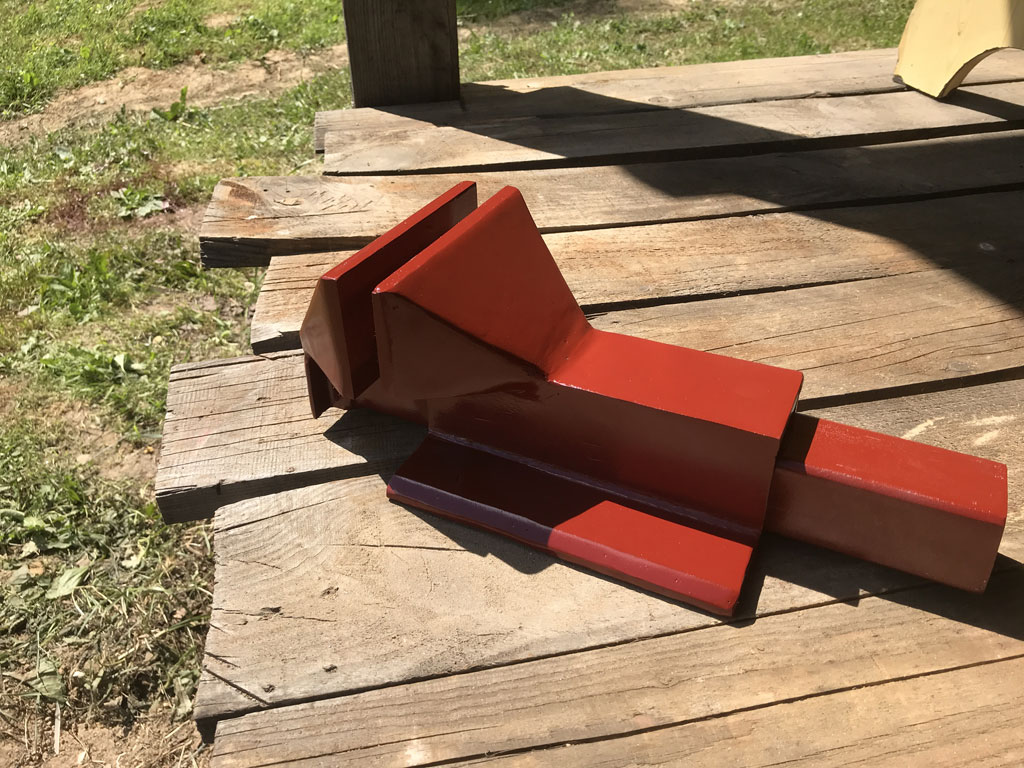

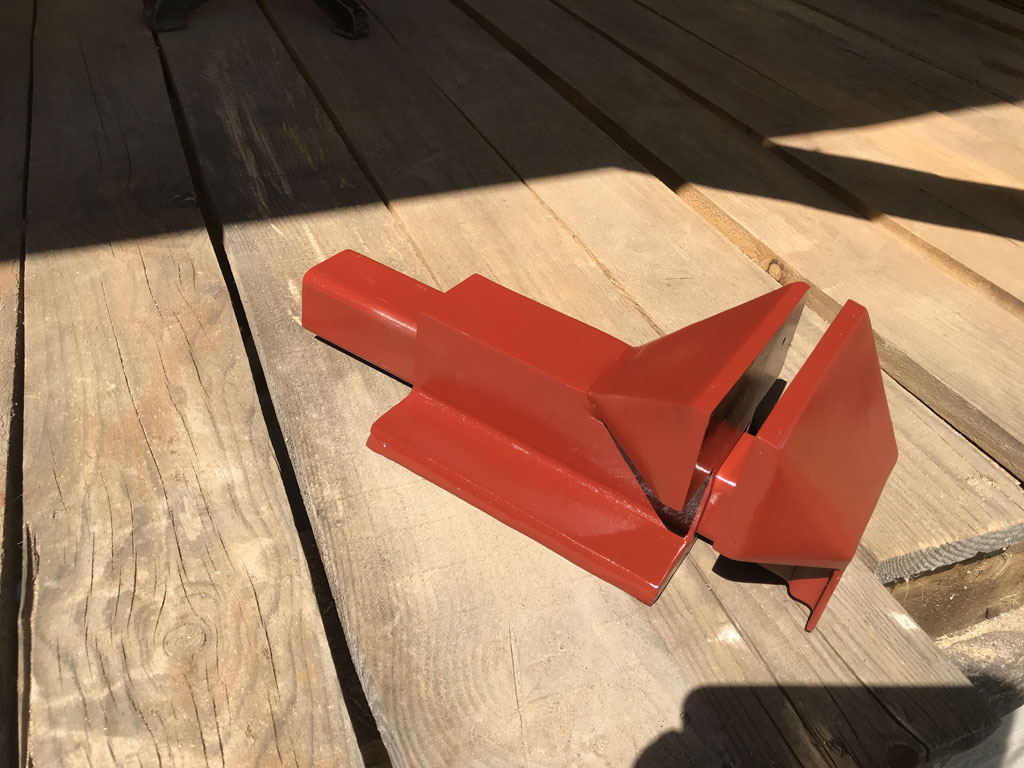

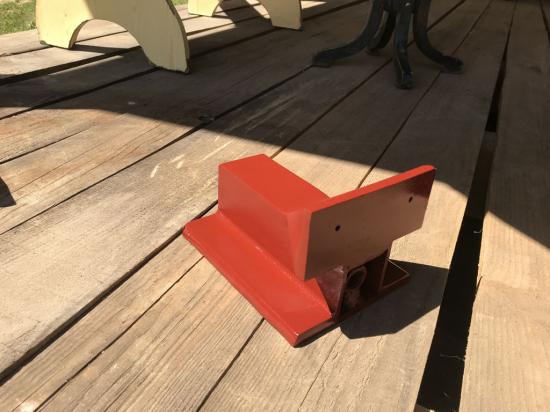

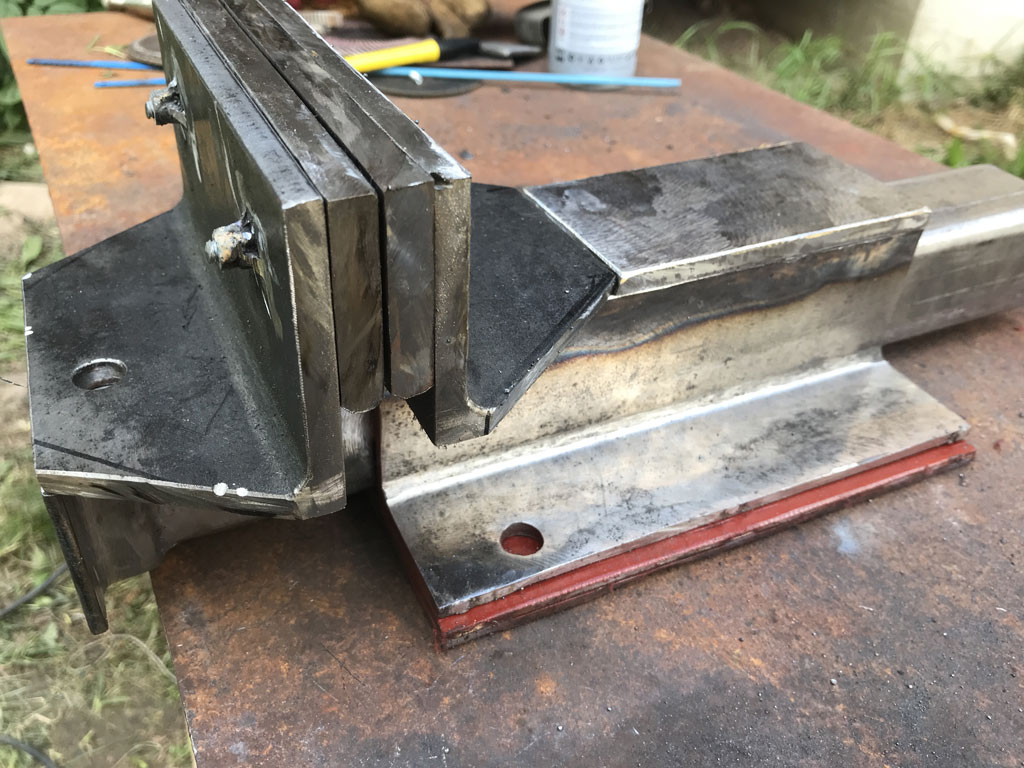

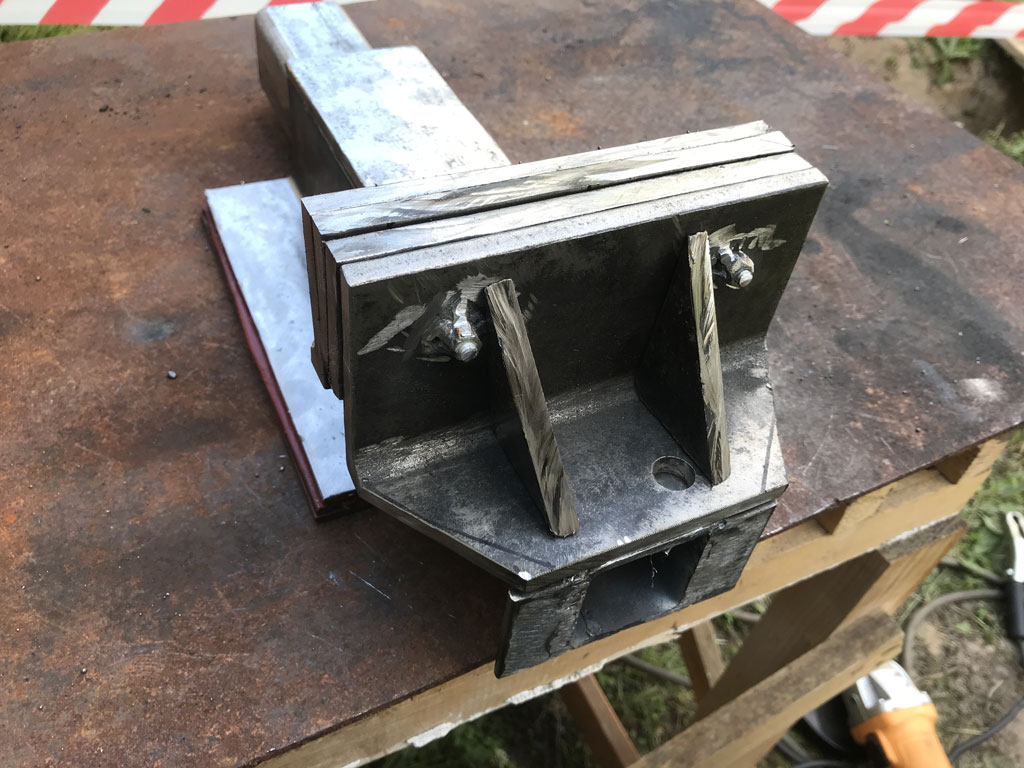

В сборе на данный момент это выглядит так:
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1
Слесарные тиски своими руками - часть 1




Во второй части по самостоятельному изготовлению слесарных тисков будет:
- установка губок с нарезкой от скольжения
- установка торцевой заглушки с винтом и воротом
- крепежные отверстия в подошве тисков
