В данной статье рассматривается окончание по изготовлению слесарных тисков своими руками.
Начало здесь - Часть 1

Во второй части по самостоятельному изготовлению слесарных тисков будет:
- установка губок с нарезкой от скольжения
- установка торцевой заглушки с винтом и воротом
- крепежные отверстия в подошве тисков

Слесарные тиски своими руками - часть 2

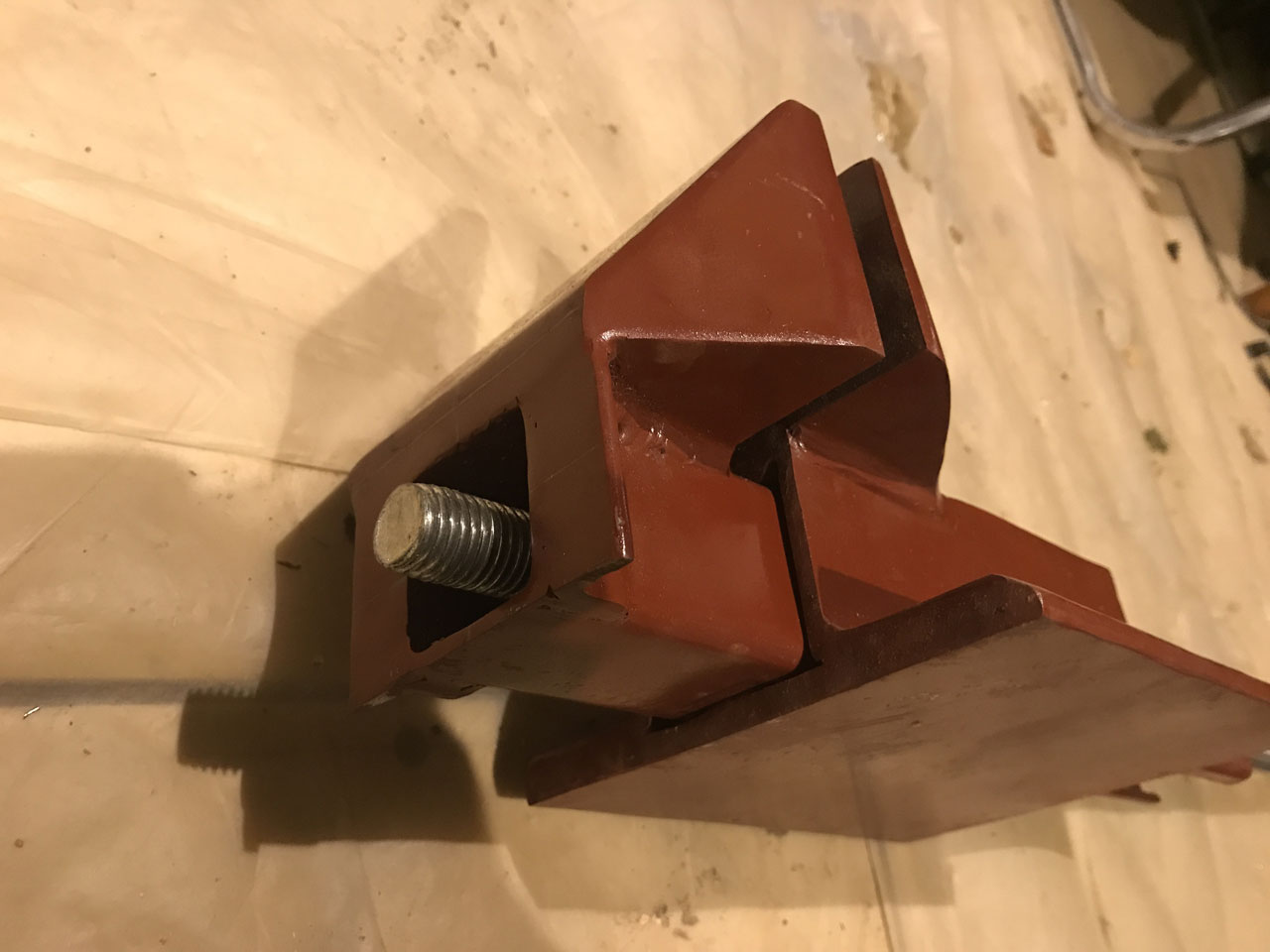

В качестве винта использовалась шпилька 20мм. По длине отрезал ее таким образом чтобы она не выступала спереди, а сзади (сто стороны ворота) выступала на расстояние ширины опорного подшипника и гайки на 20.

Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2


Как говорилось ранее, я не планировал крепить опорную площадку для винта сваркой.

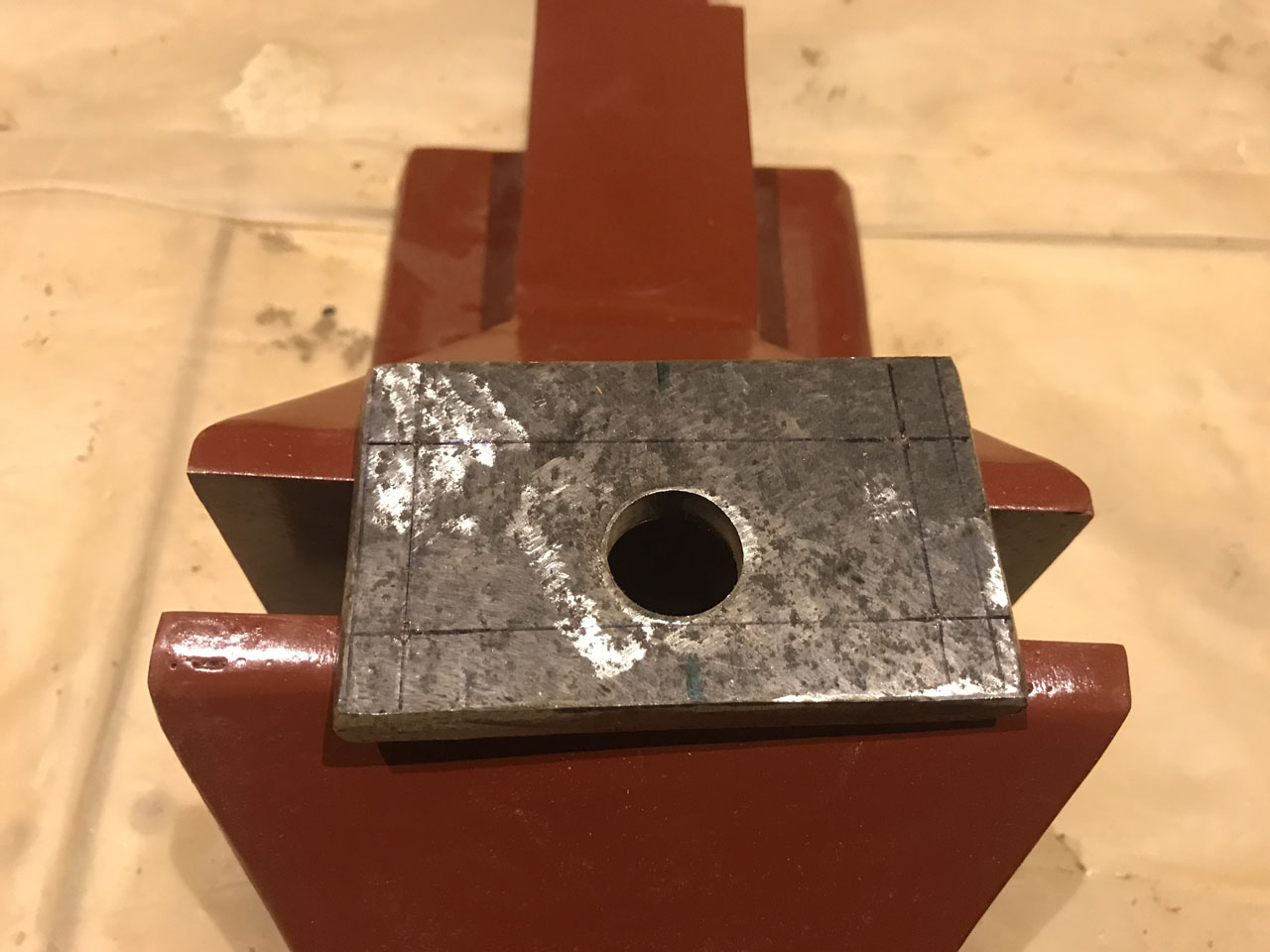

По этой причине я взял отрезок полосы толщиной 10мм (из которой делал и губки для тисков) и вырезал из нее опорную площадку.
В ней напротив внутренней гайки в которую должна будет вкручиваться шпилька сделал отверстие 20мм с небольшим. Отверстие сверлил ступенчатым сверлом.

Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2

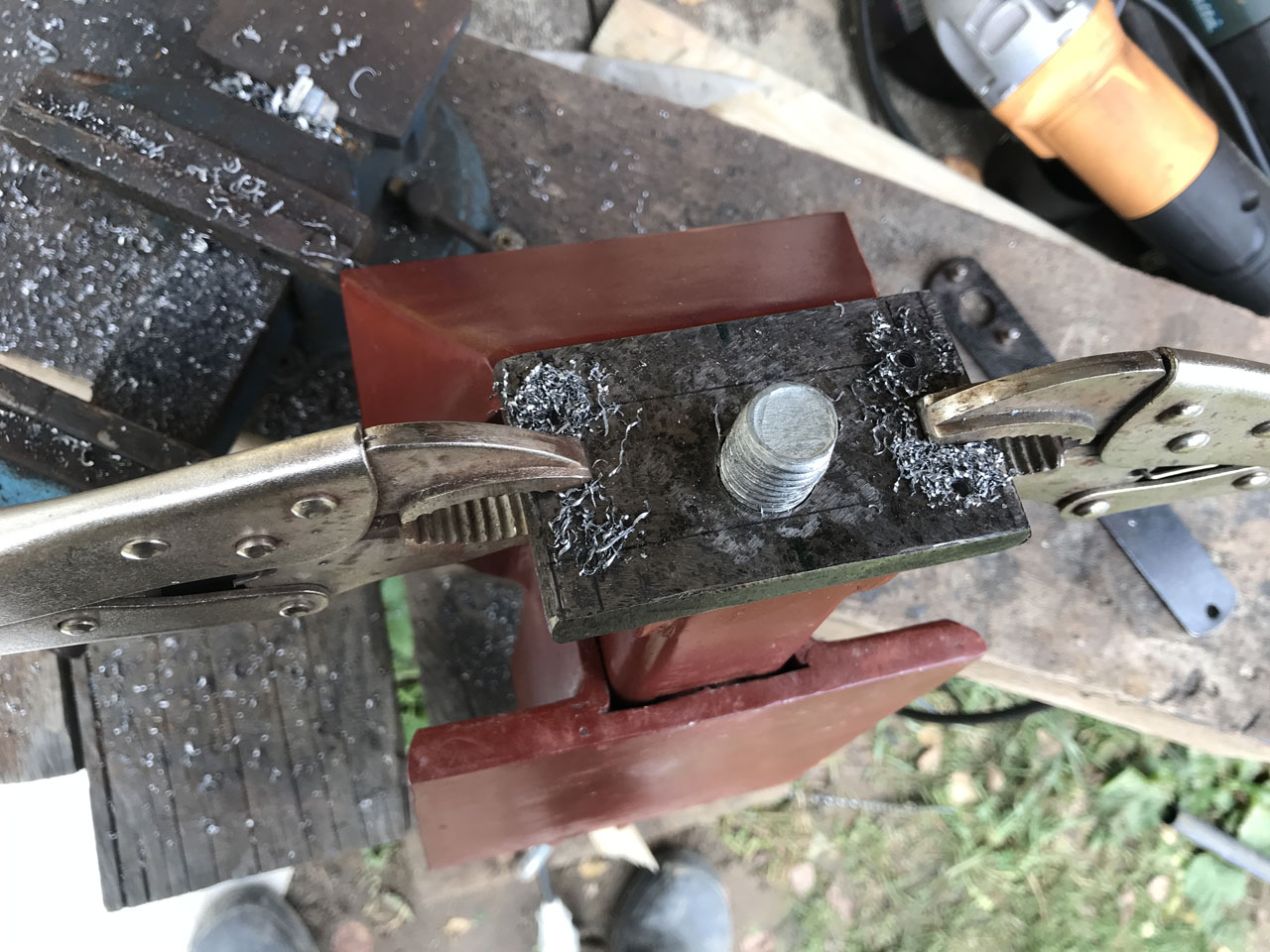

Затем на вкрученную шпильку наложил эту площадку и закрепив ее к тискам зажимами сделат 4 отверстия диаметром 4мм.
Эти отверстия на тисках рассверлил до диаметра 6,5мм, а в опорной площадке - 5мм и нарезал там резьбу 6мм. К сожалению сразу попался некачественный метчик и он обломался. Пришлось сверлить еще одно отверстие рядом.

Слесарные тиски своими руками - часть 2


Эту площадку потом прогрунтовал.

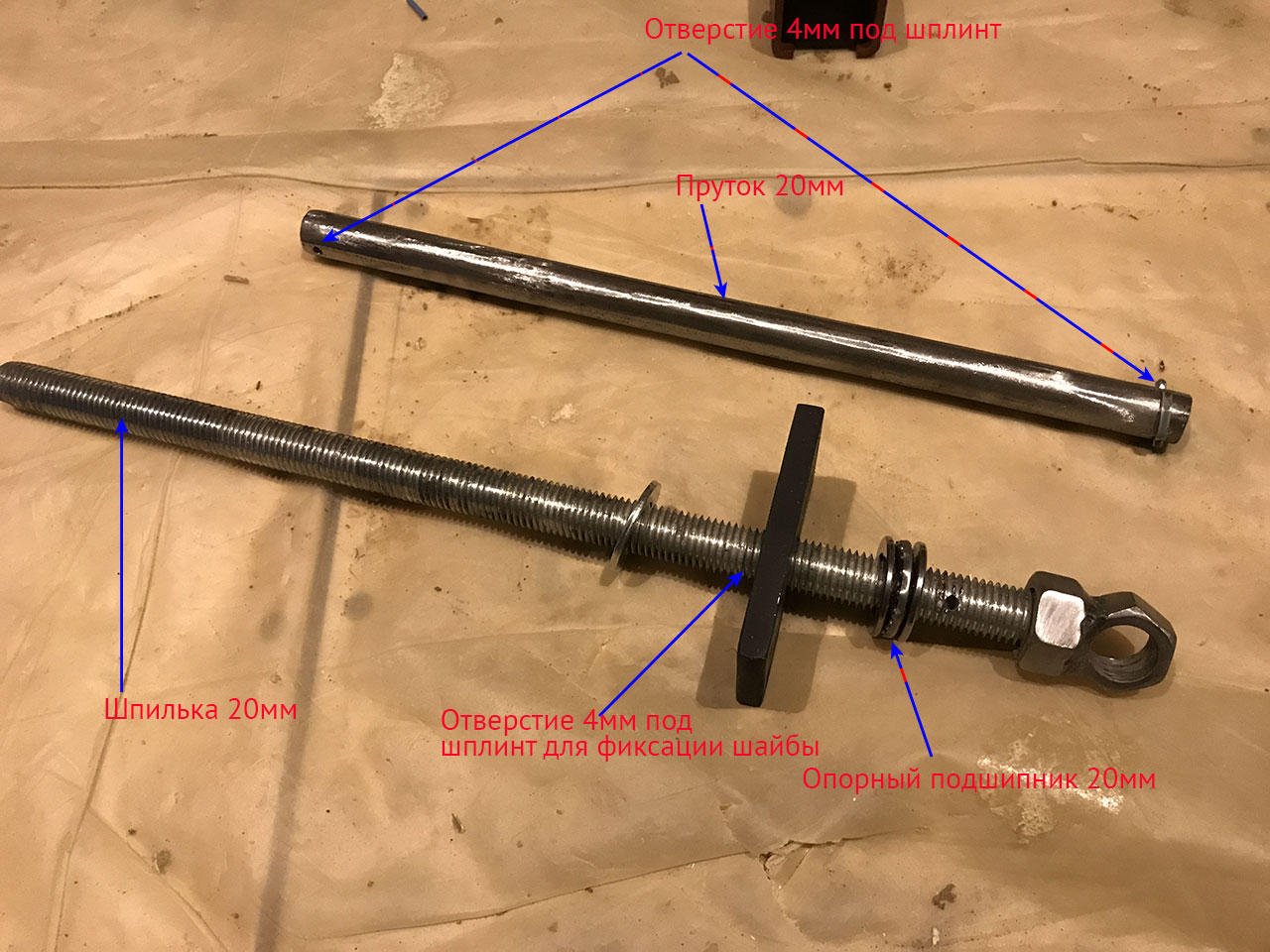

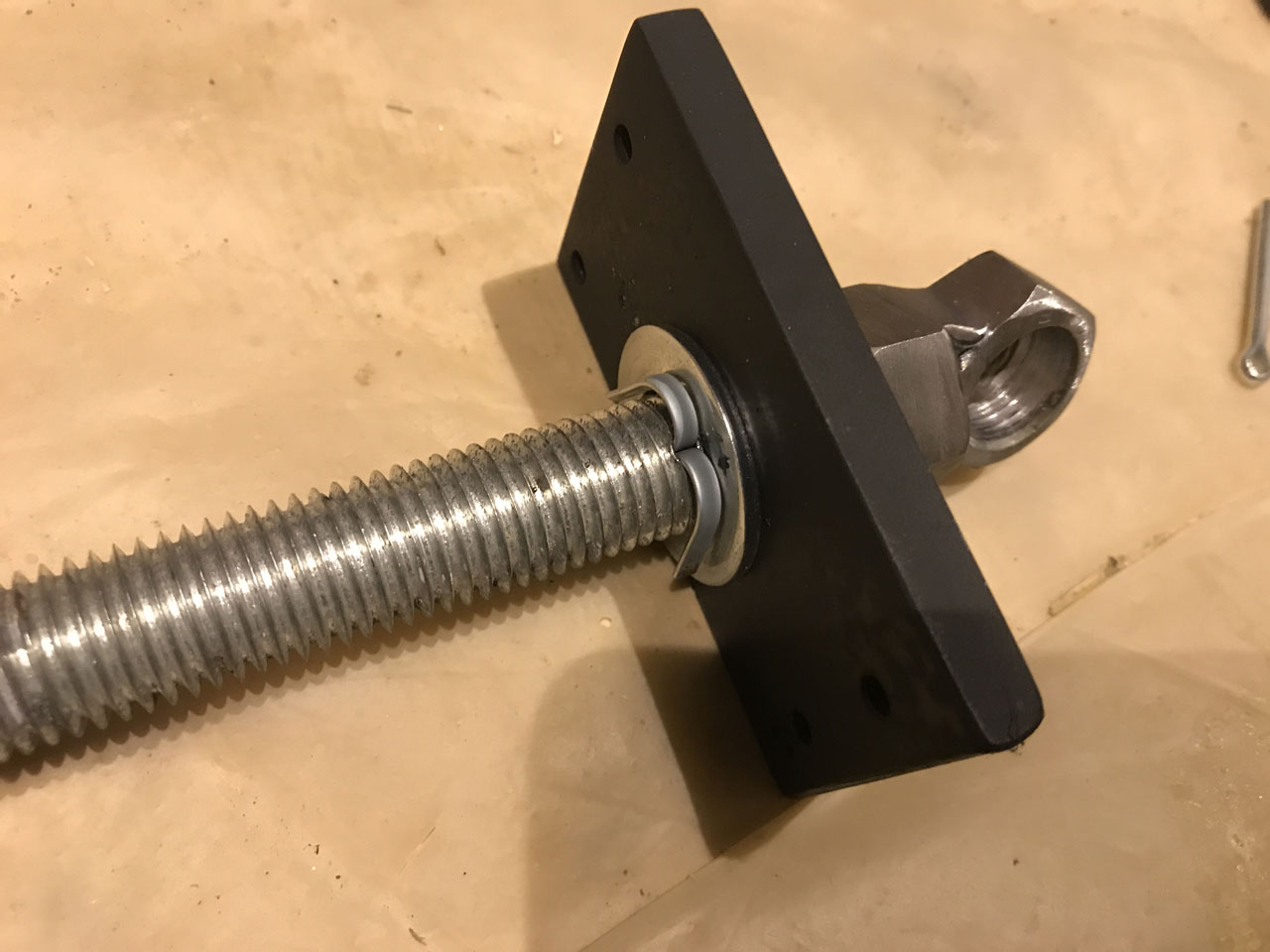

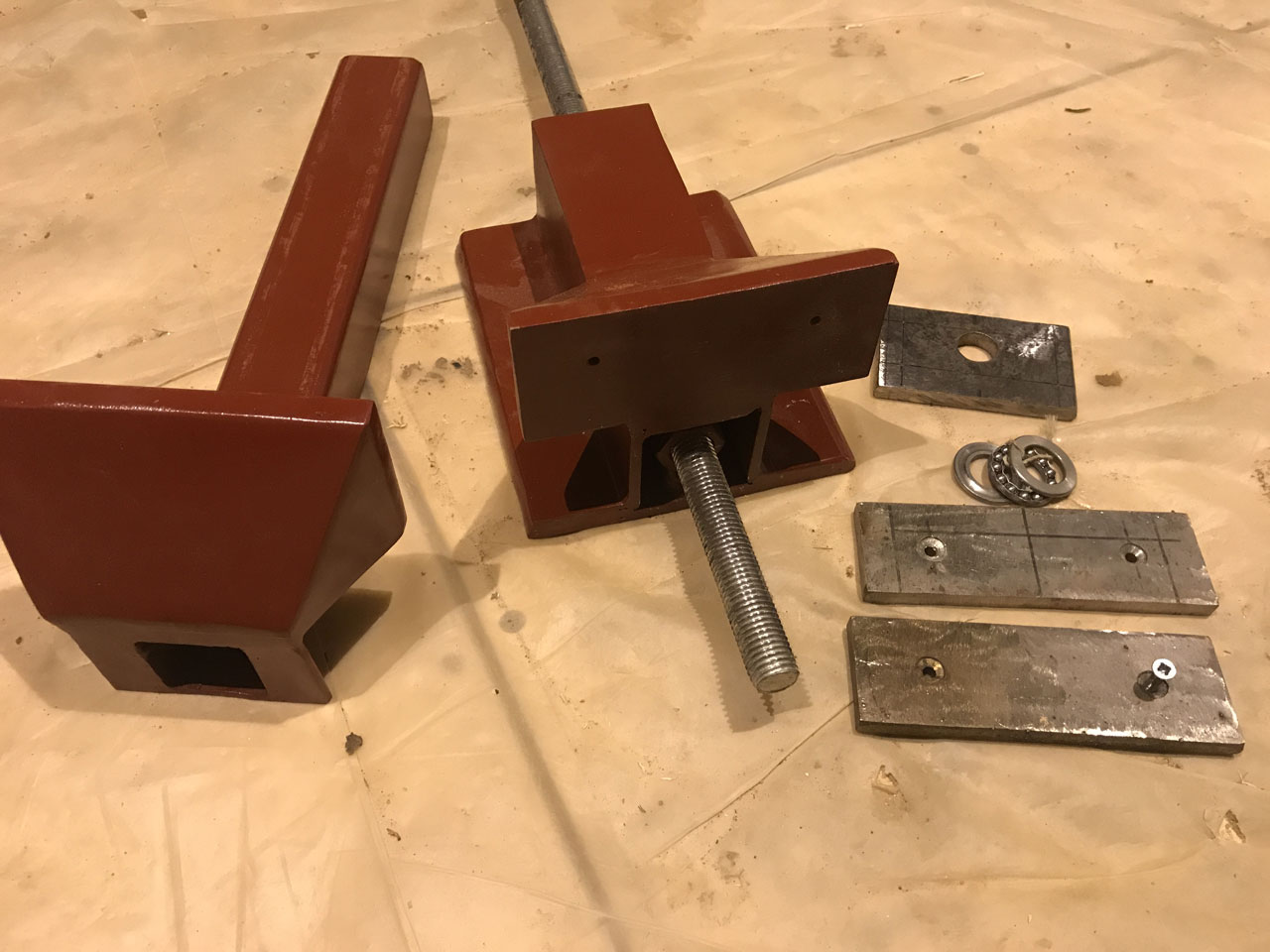

Собирал вал тисков таким образом:

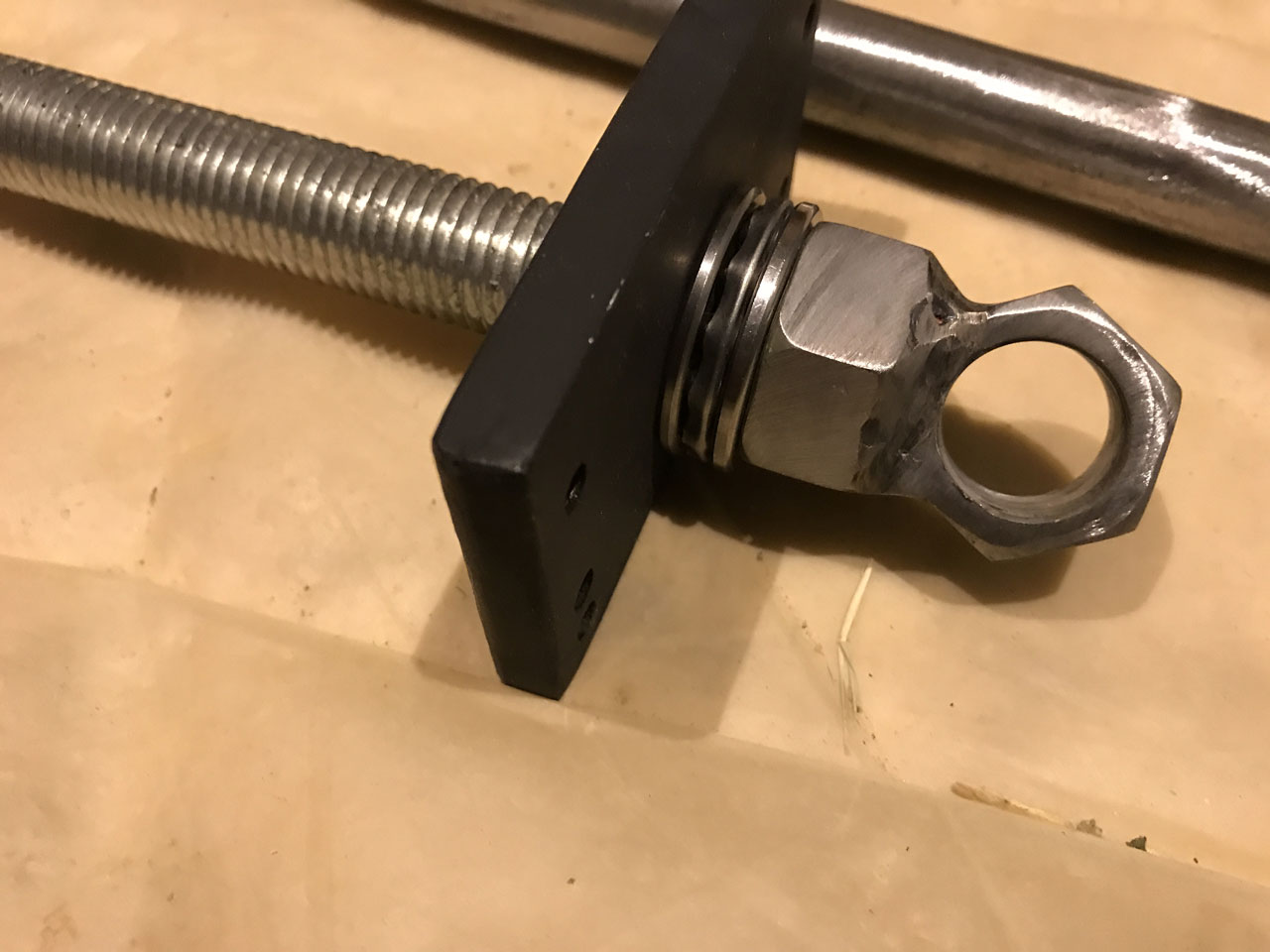

- на самый край шпильки накрутил гайку 20мм и приварил сваркой. С другого края шпильки также сделал отверстие 4мм для установки шплинта после окончательной сборки тисков
- вторую такую же гайку рассверлил сверлом 21мм и приварил боком - для ворота.
- надел опорный подшипник 20мм
- установил опорную площадку
- далее надел шайбу 20мм
После установки шайбы на шпильке отметил точку которую рассверлил сверлом 4мм и туда вставил шплинт.

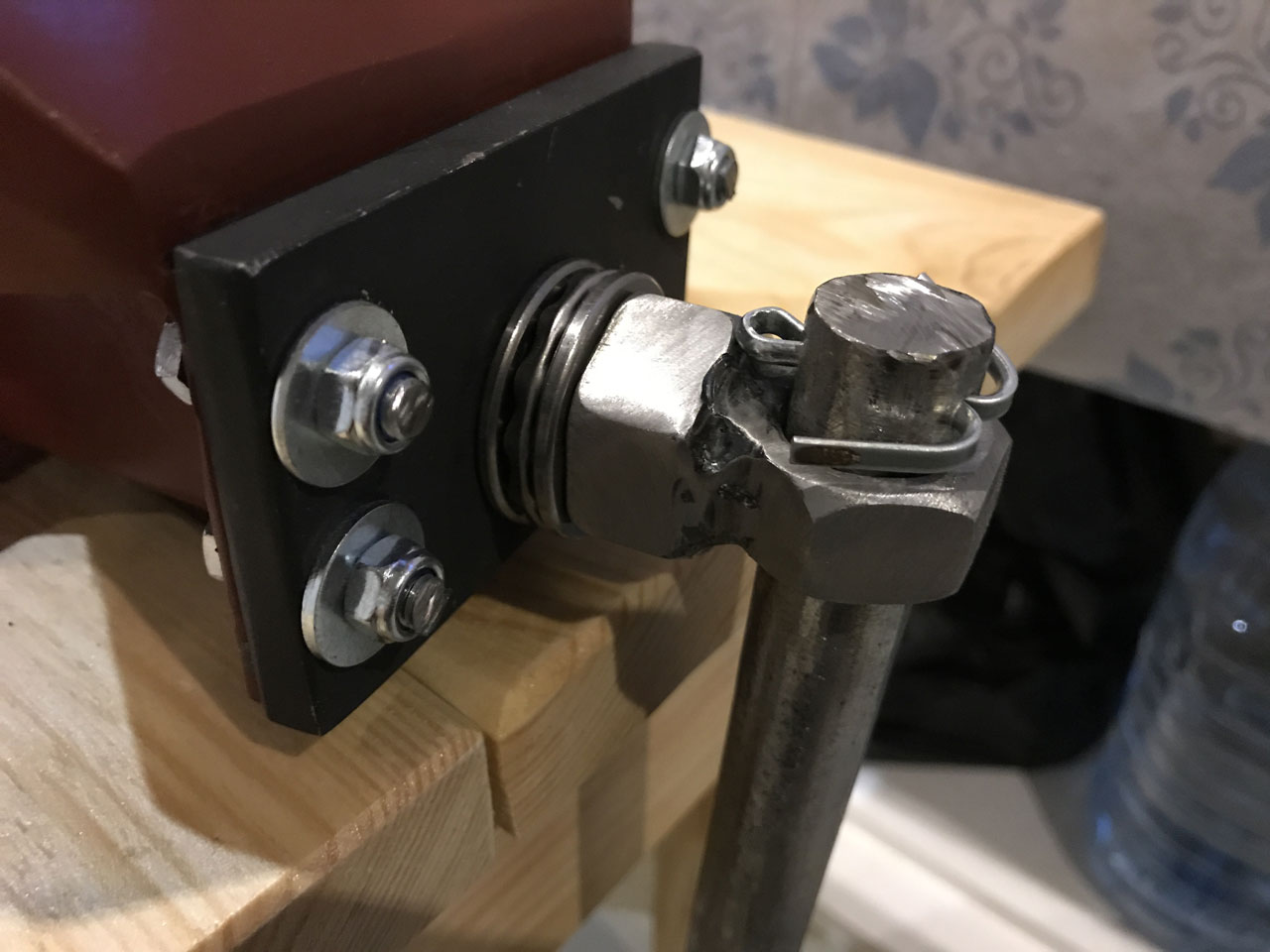

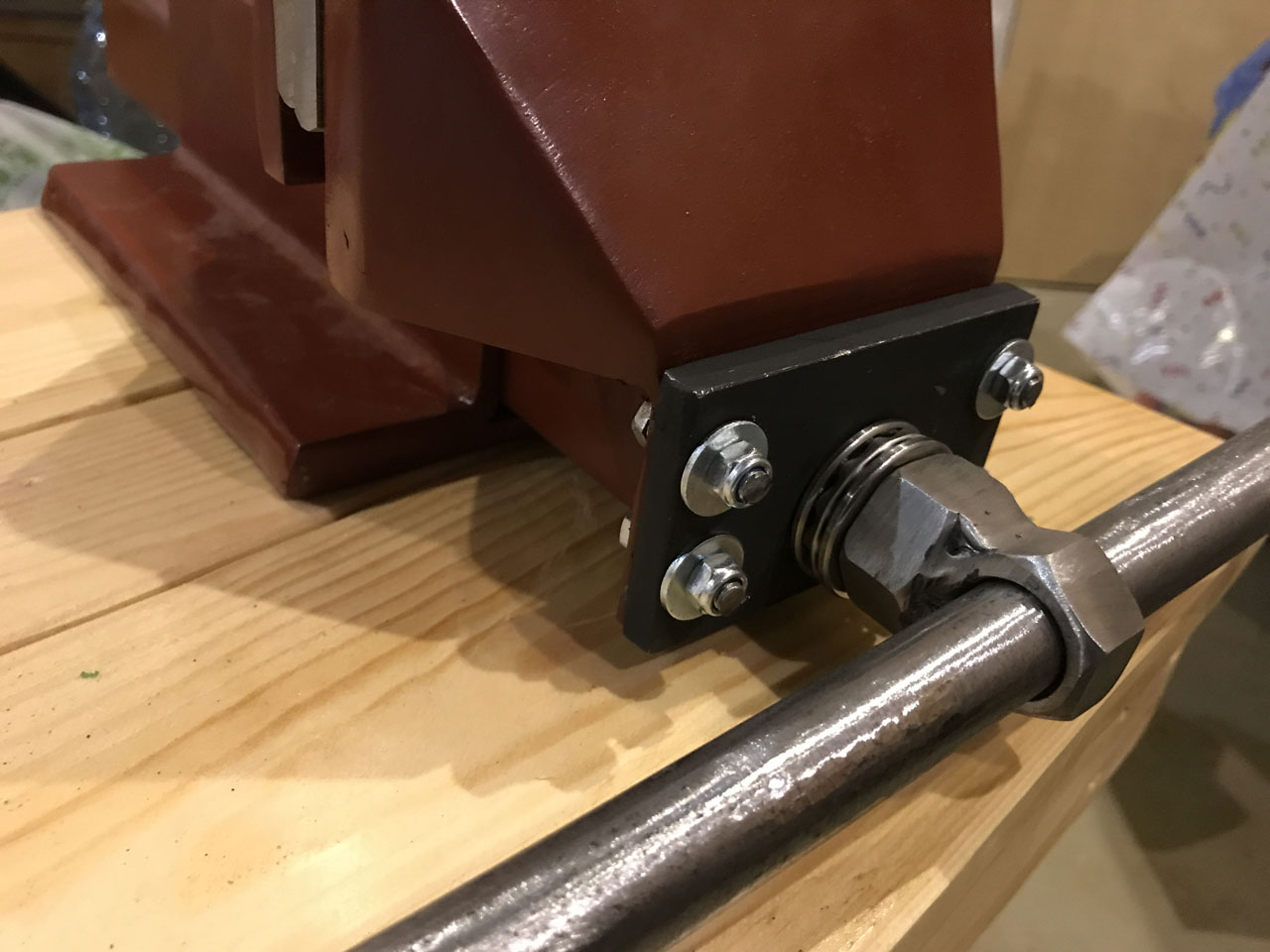

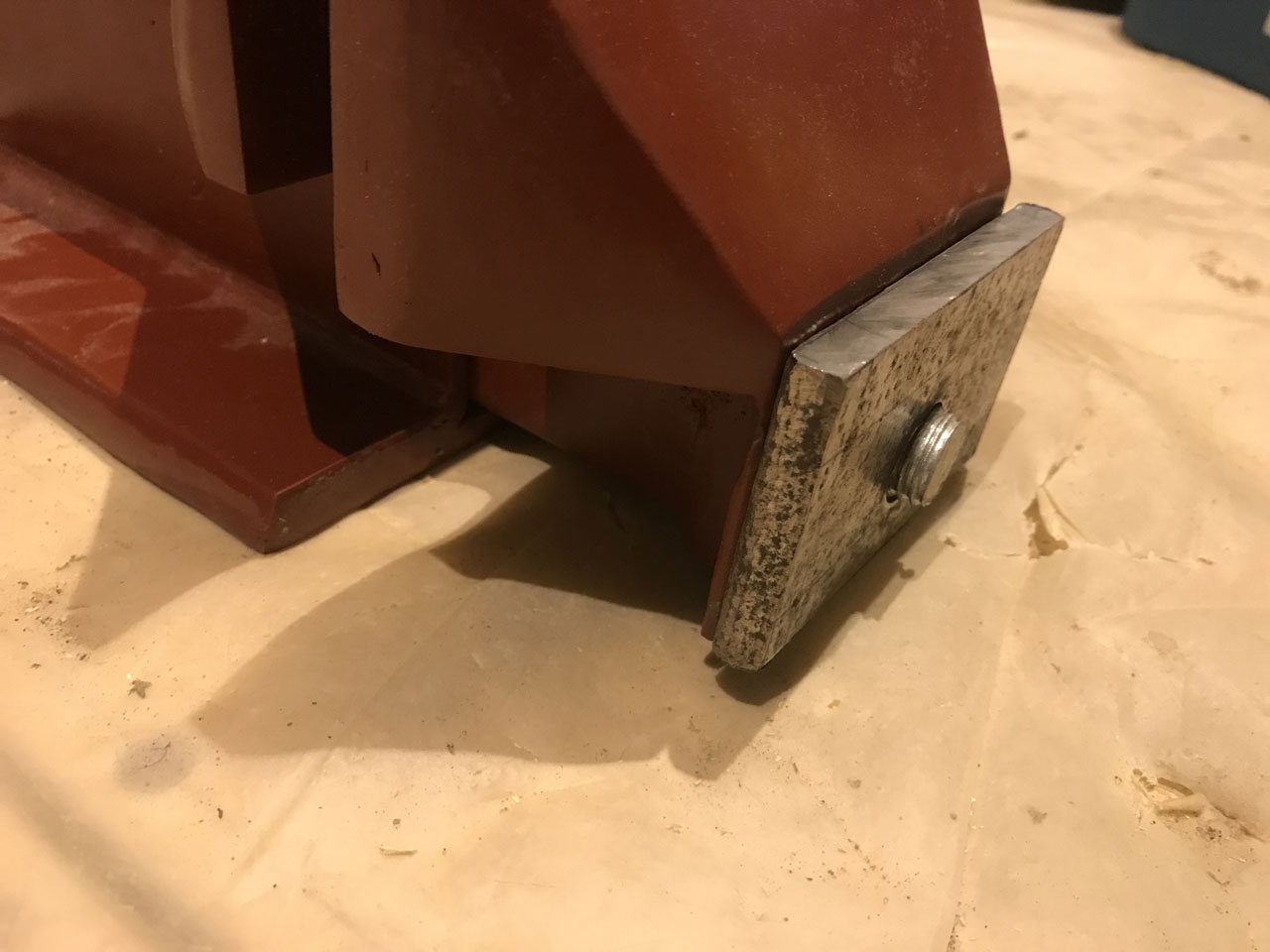

Получившуюся конструкцию вставил в тиски и закрепил опорную площадку болтиками 6мм.

Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2

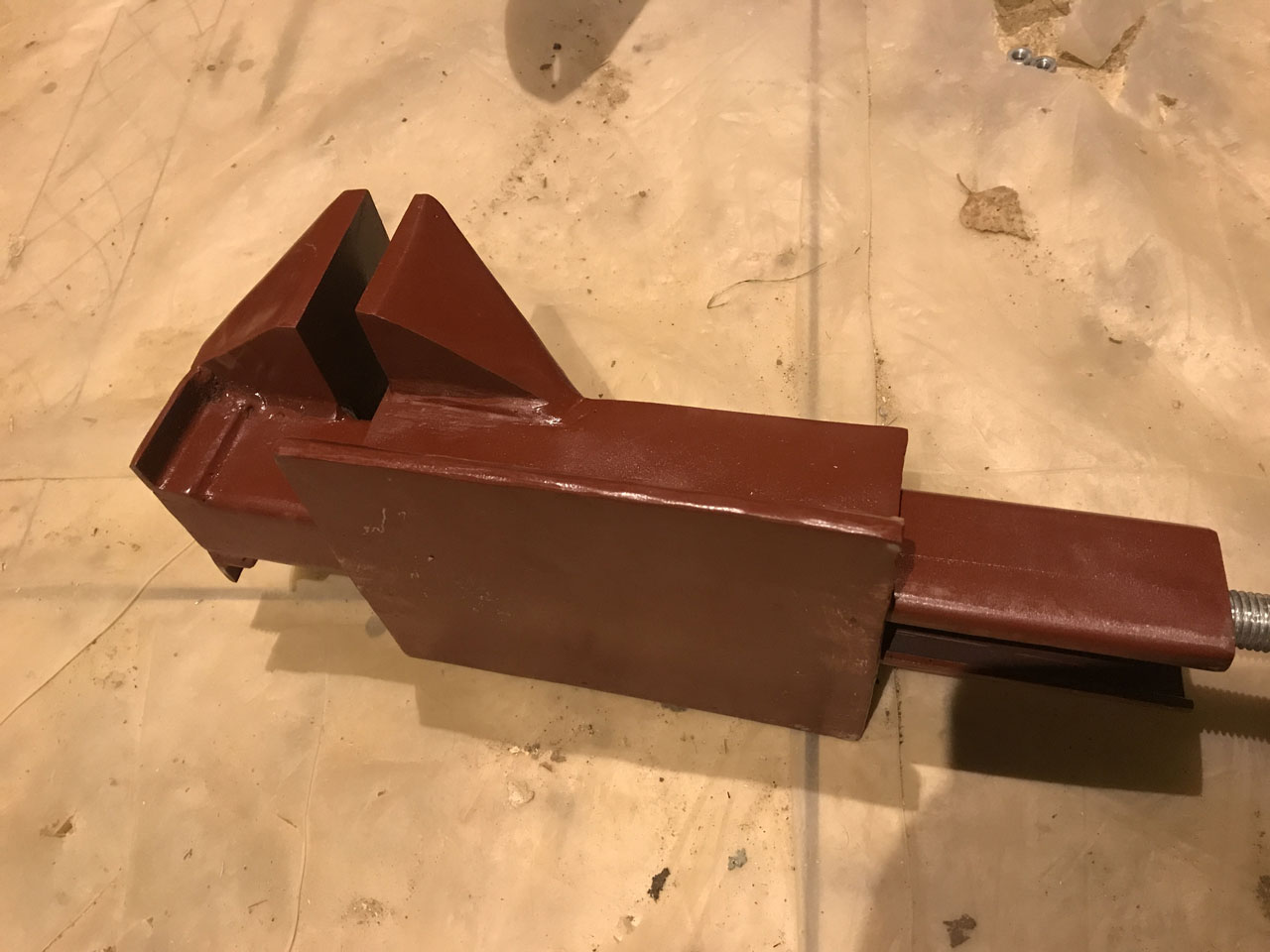

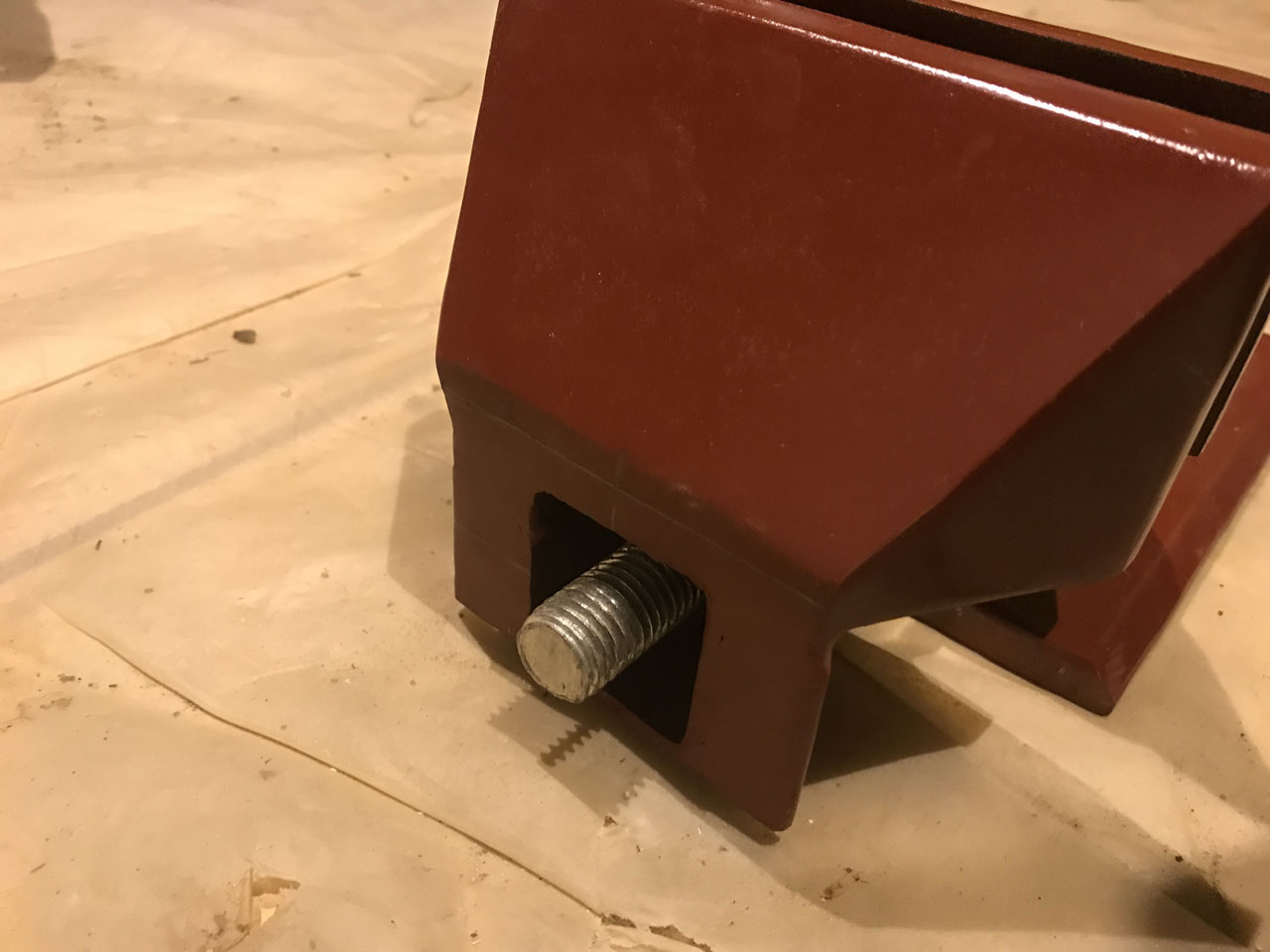

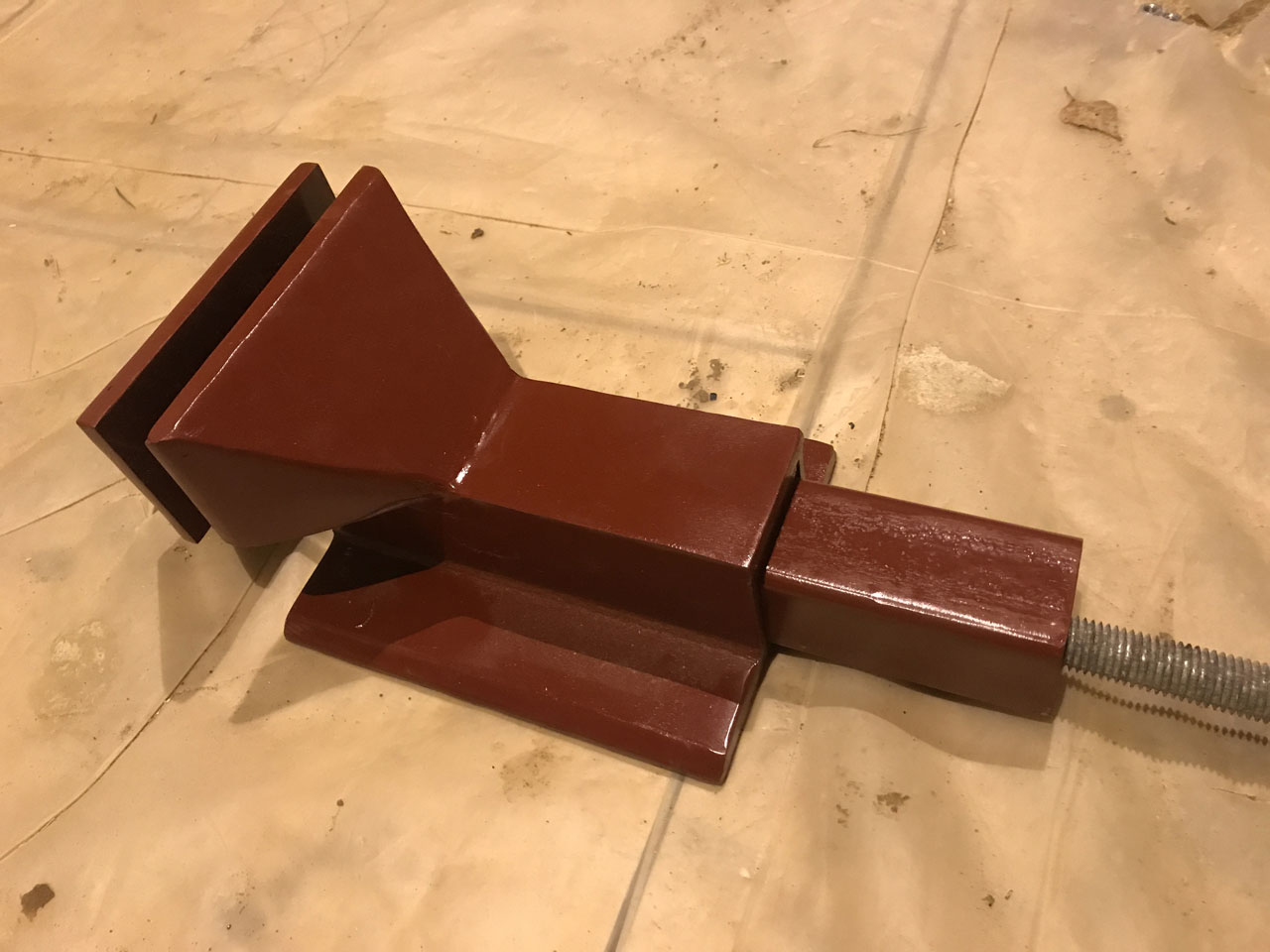

После этого вкрутил шпильку в длинную гайку приваренную в ответной части тисков.

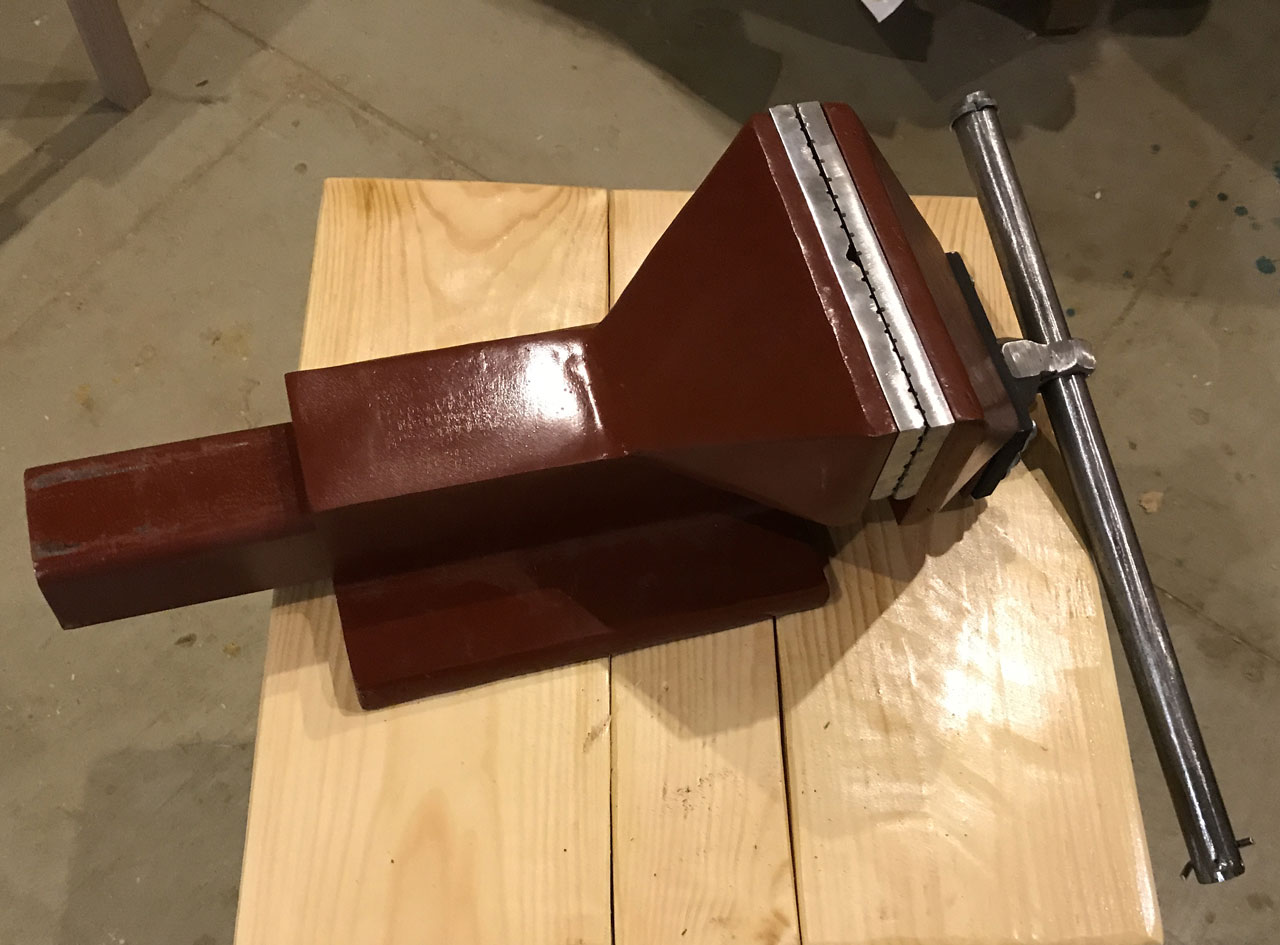

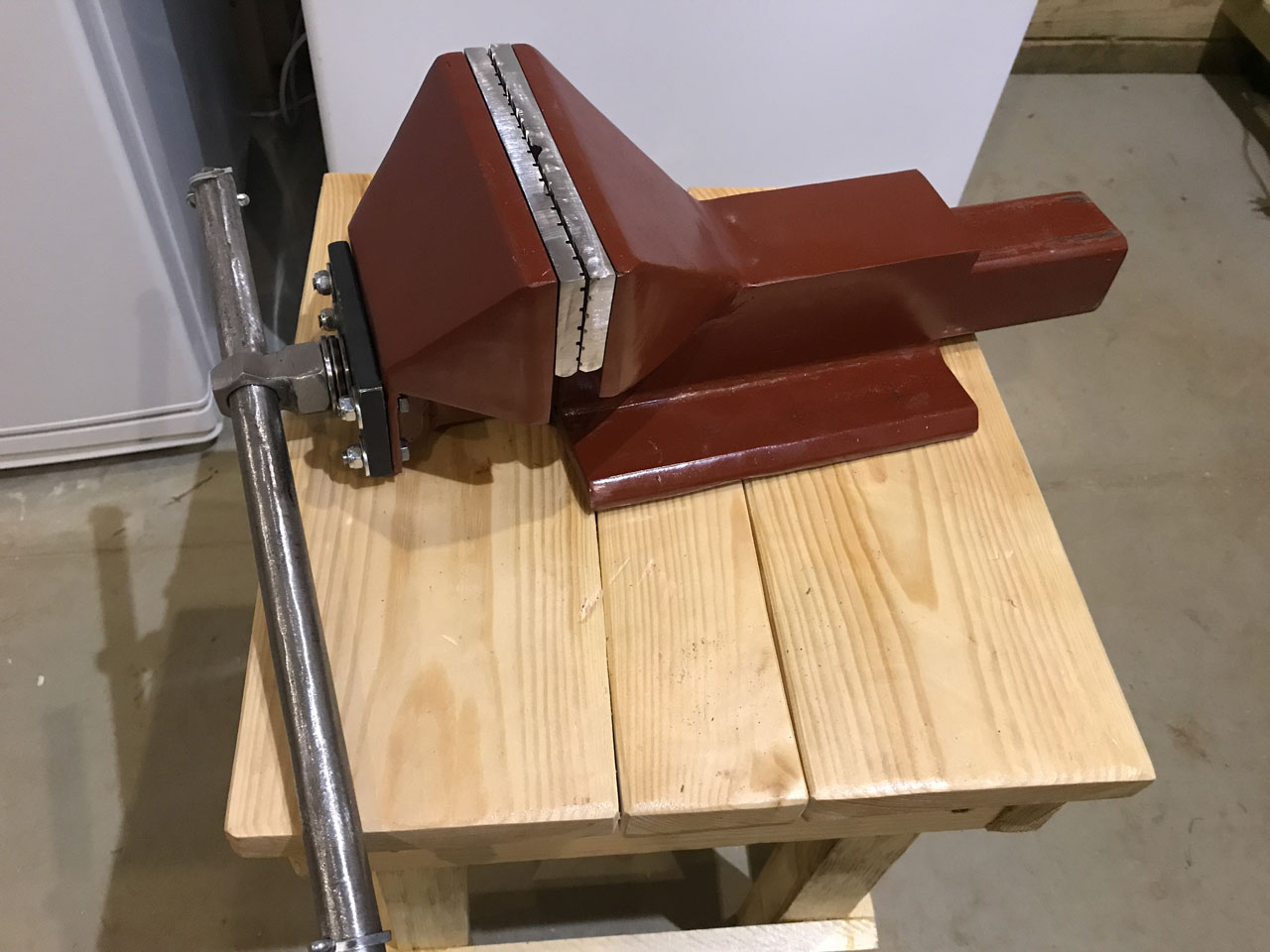

В качестве ворота использовал отрезок прута диаметром 20мм и длиной 360мм.
В качестве стопоров использовал те же шплинты по краям ворота.

Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2

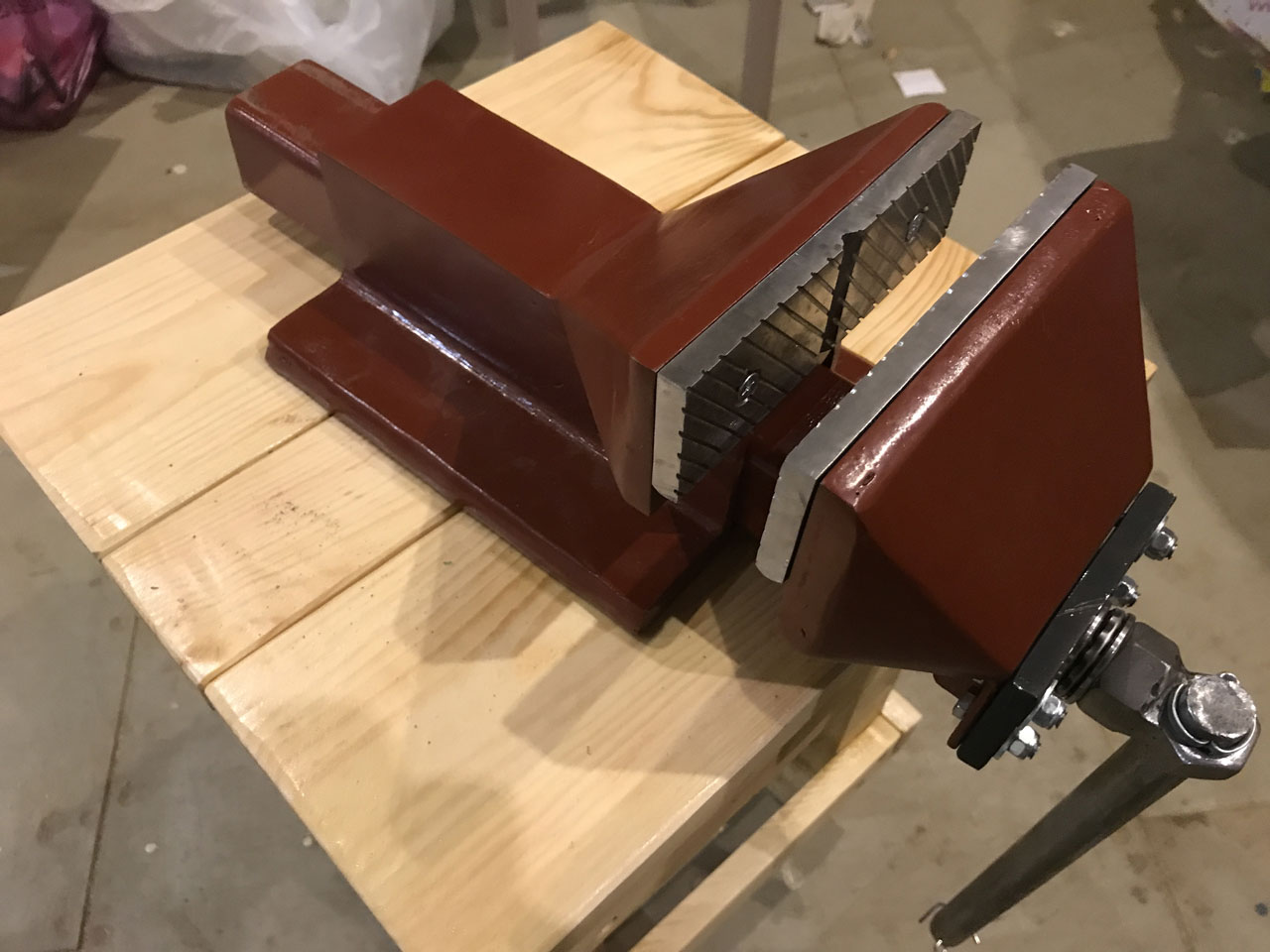

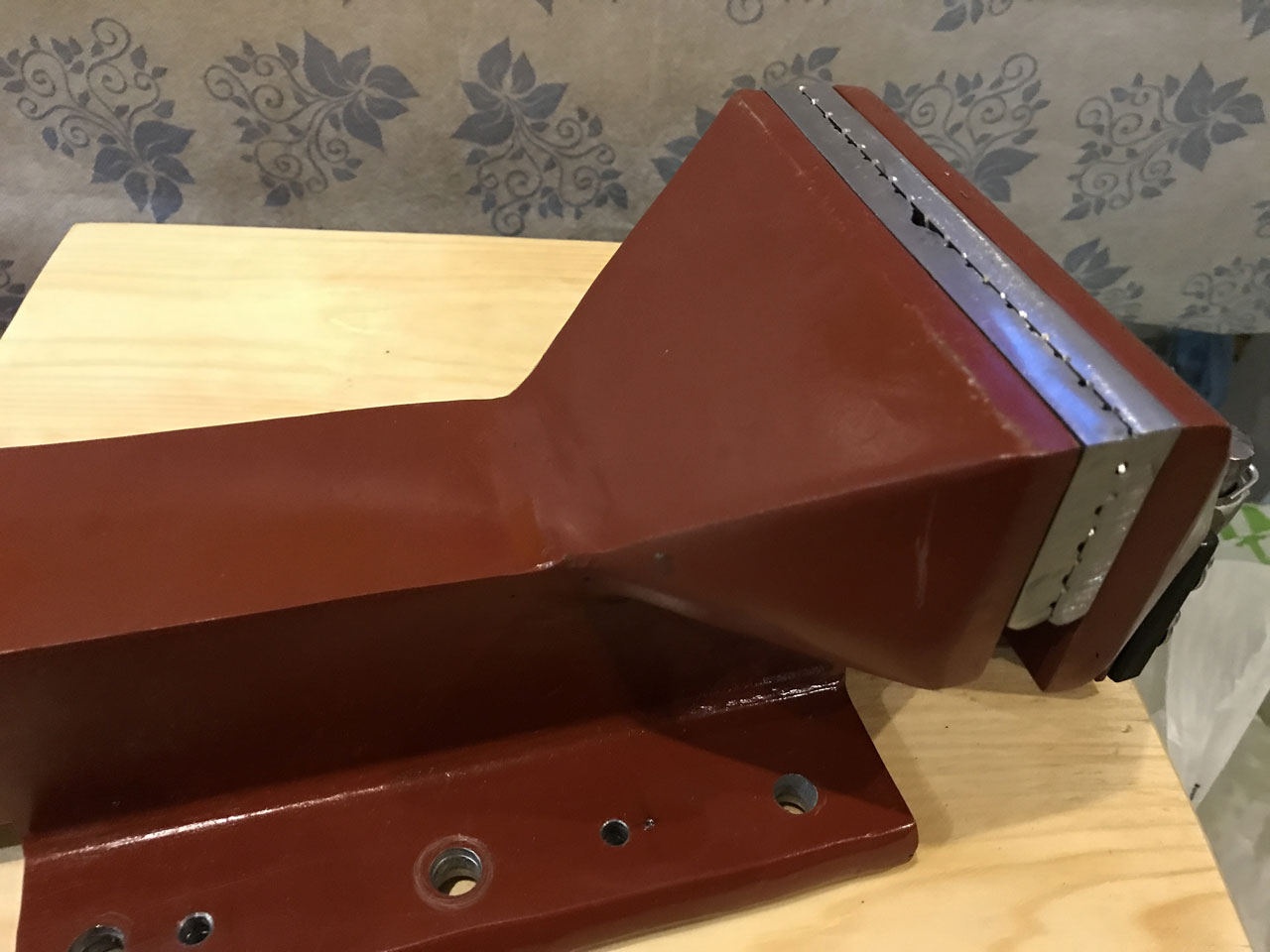

В качестве губок использовал отрезки полосы толщиной 10мм. Сами губки имеют размер 150х50мм.

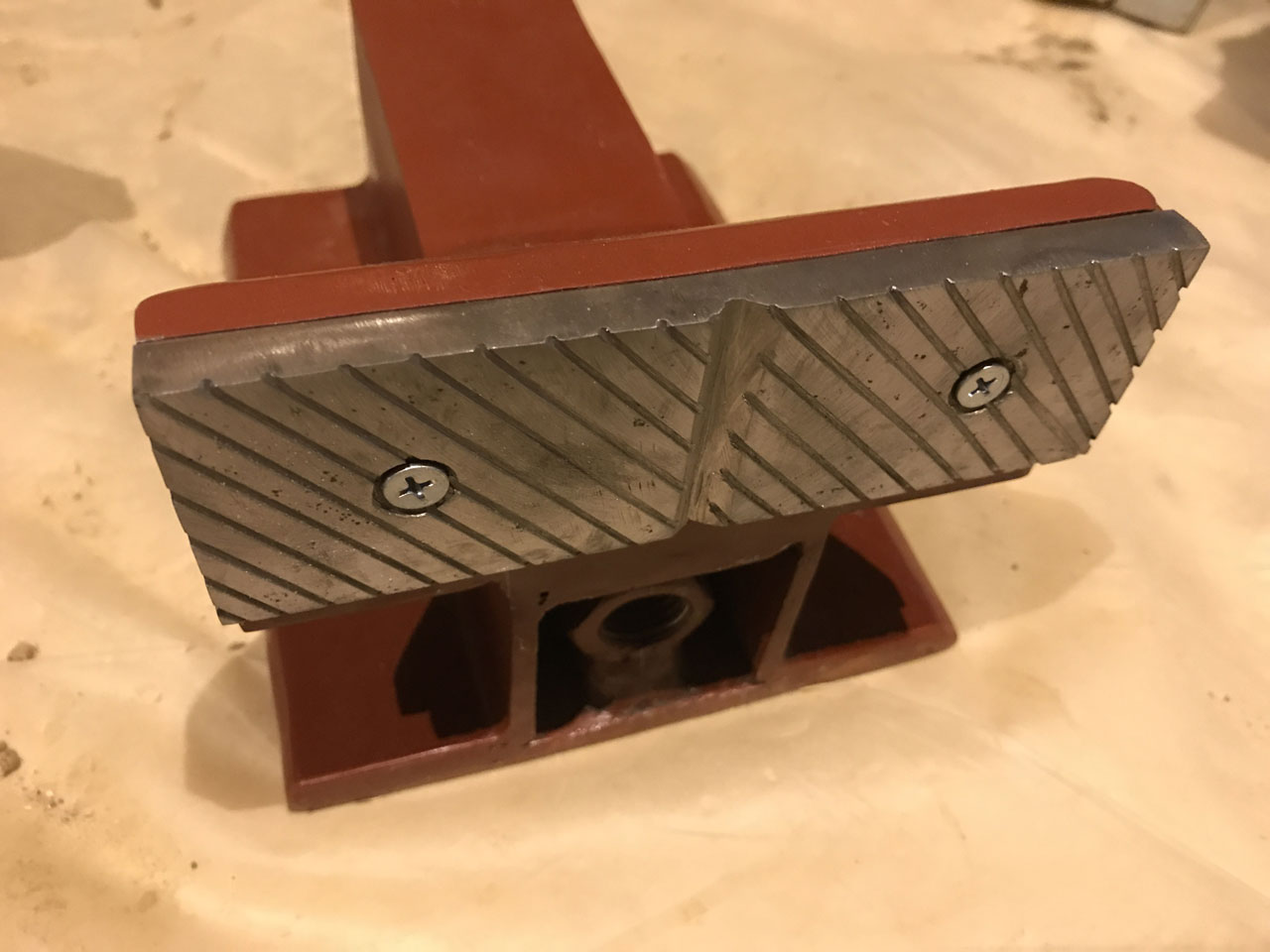

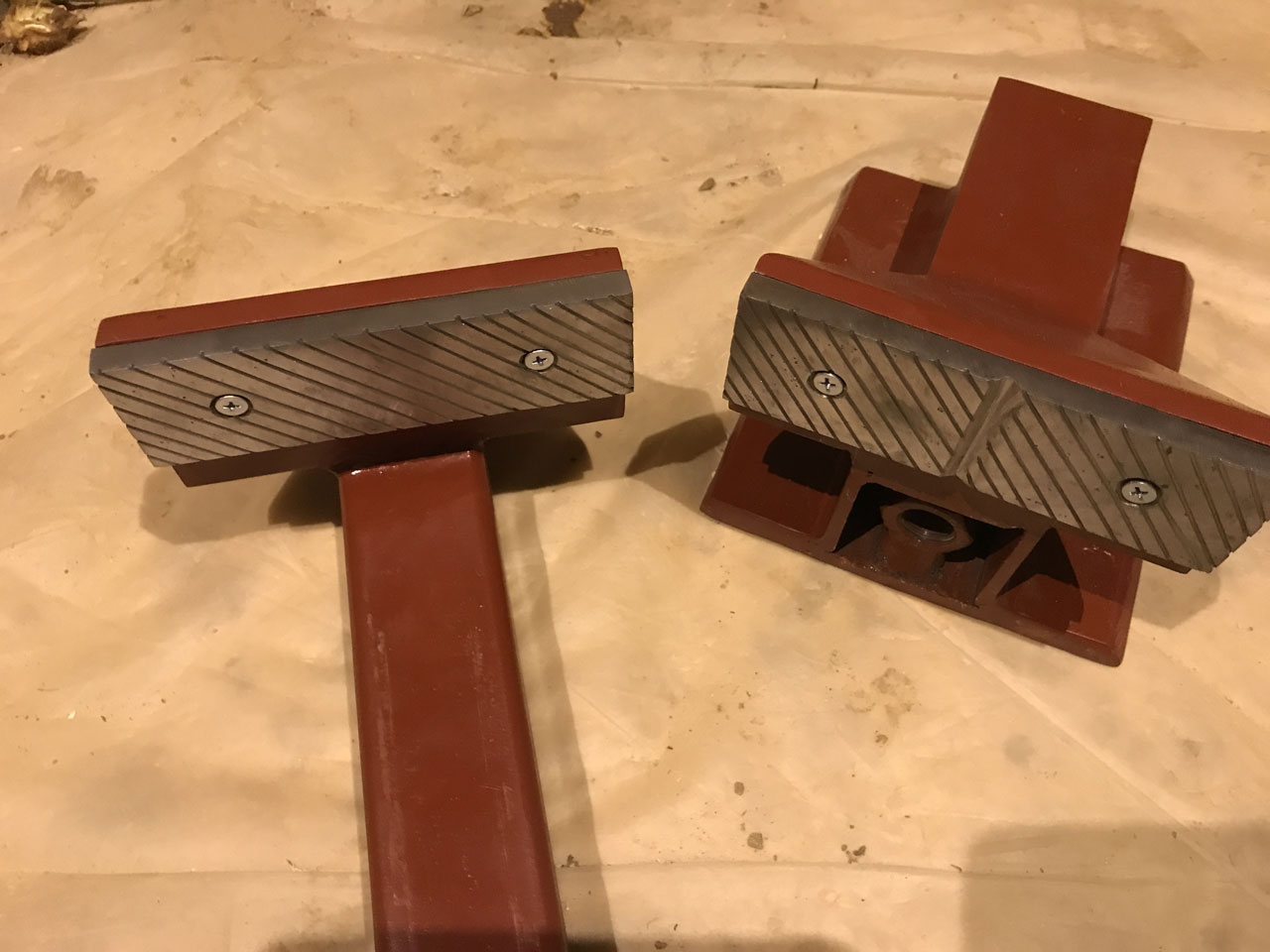

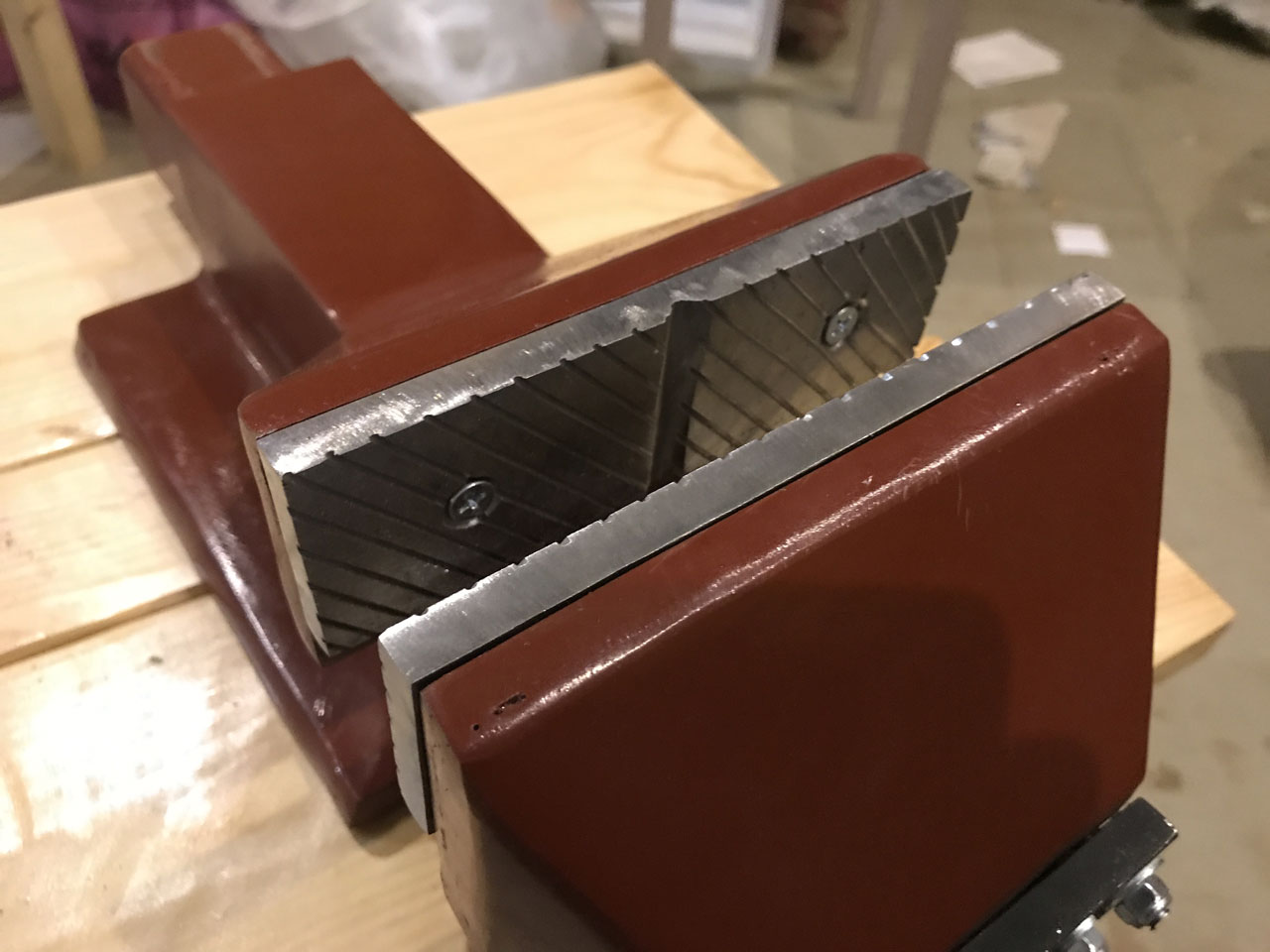

Их порезал болгаркой наклонными бороздами, а по центру одной из губок сделал треугольный вырез для установки круглых заготовок в вертикальное положение.

Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2

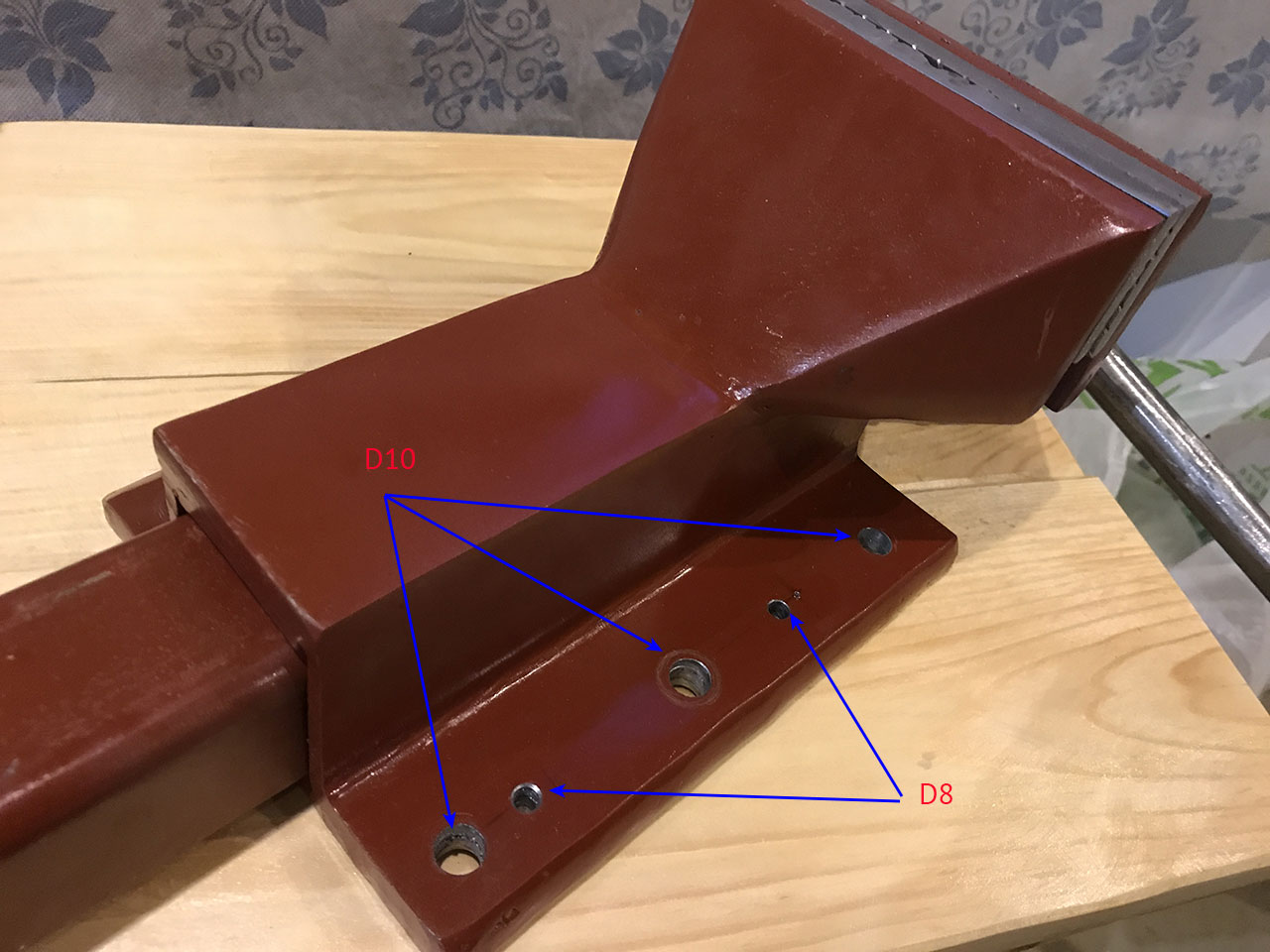

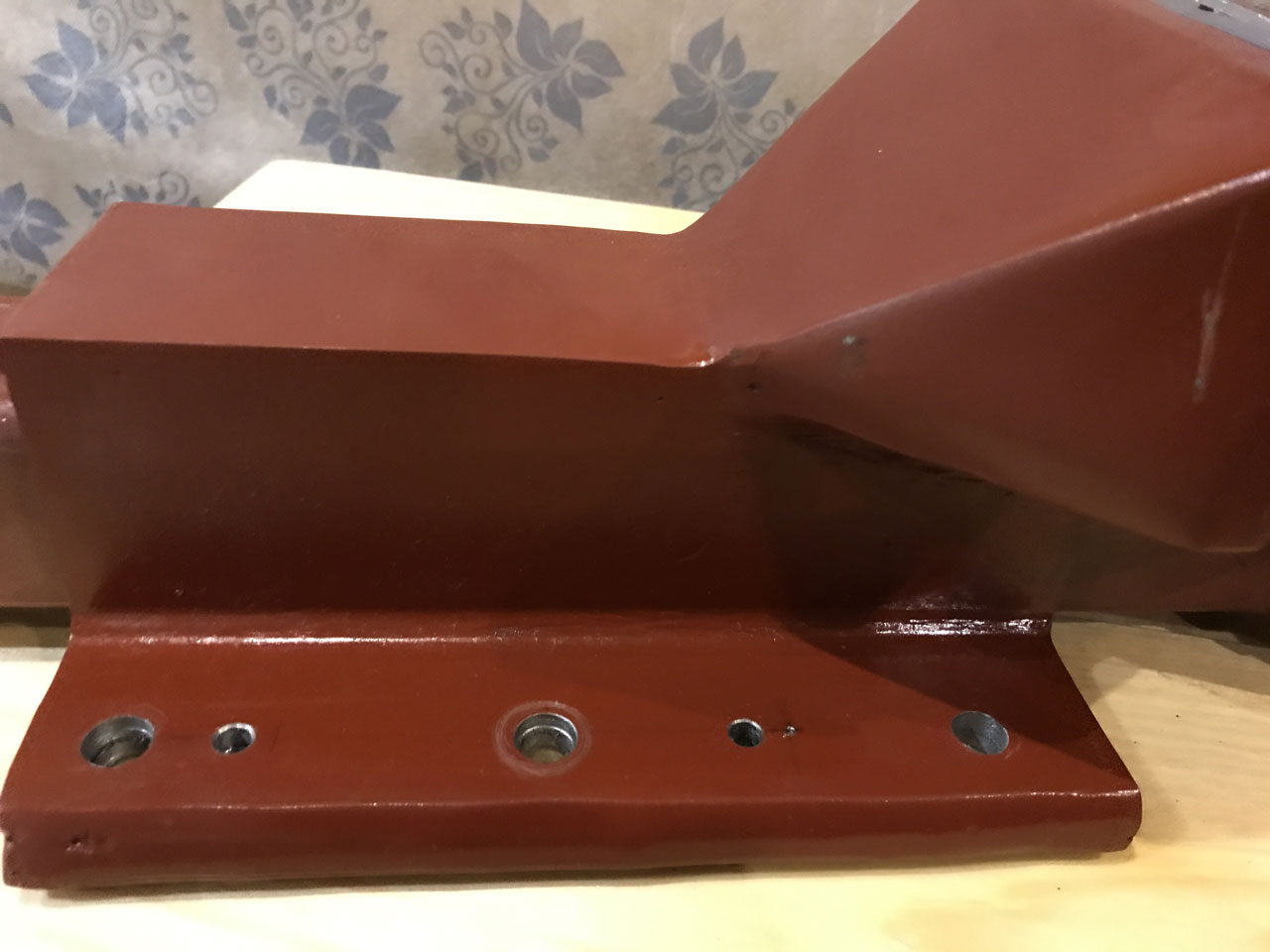

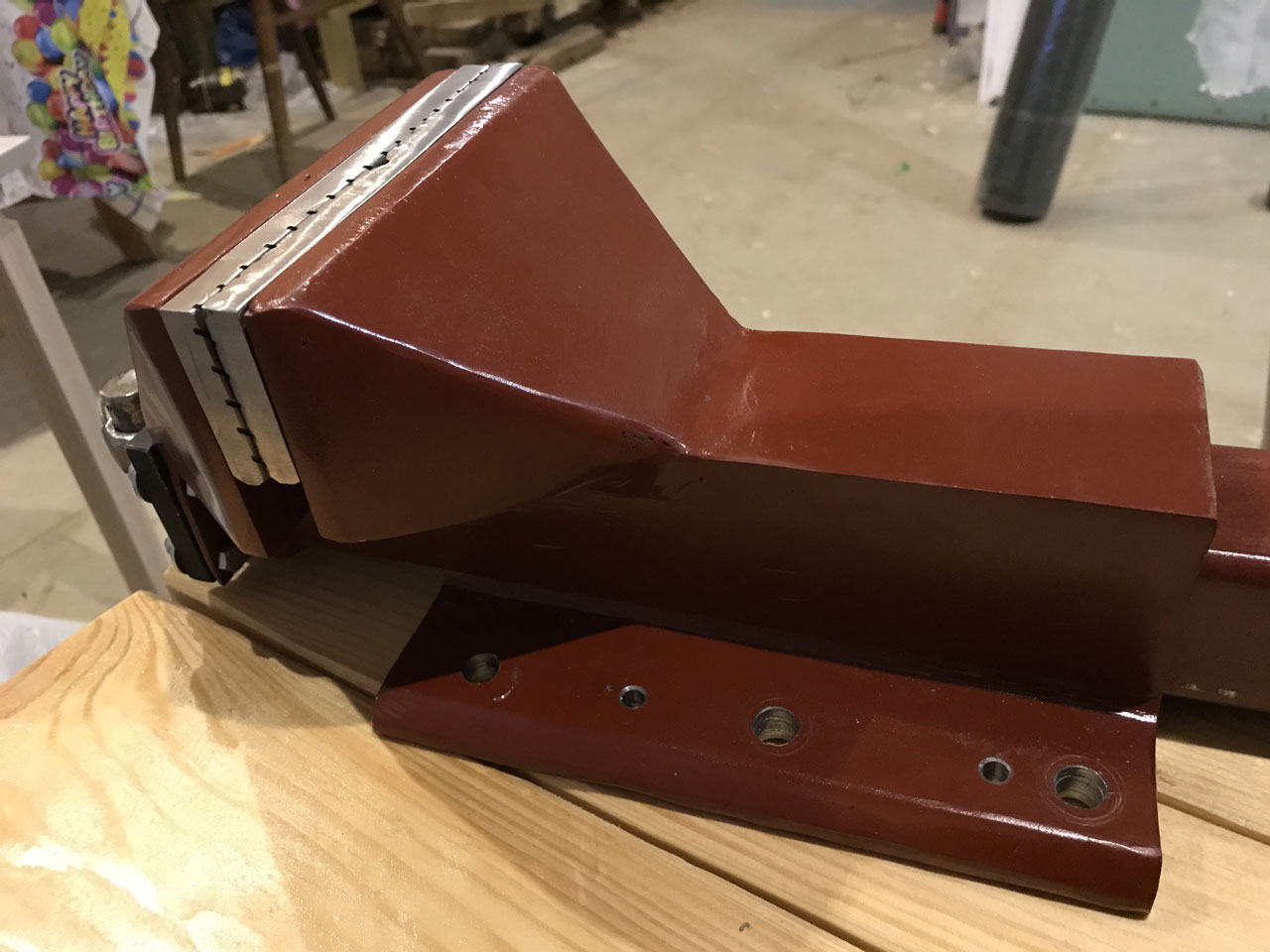

В подошве с каждой стороны сделал крепежные отверстия:

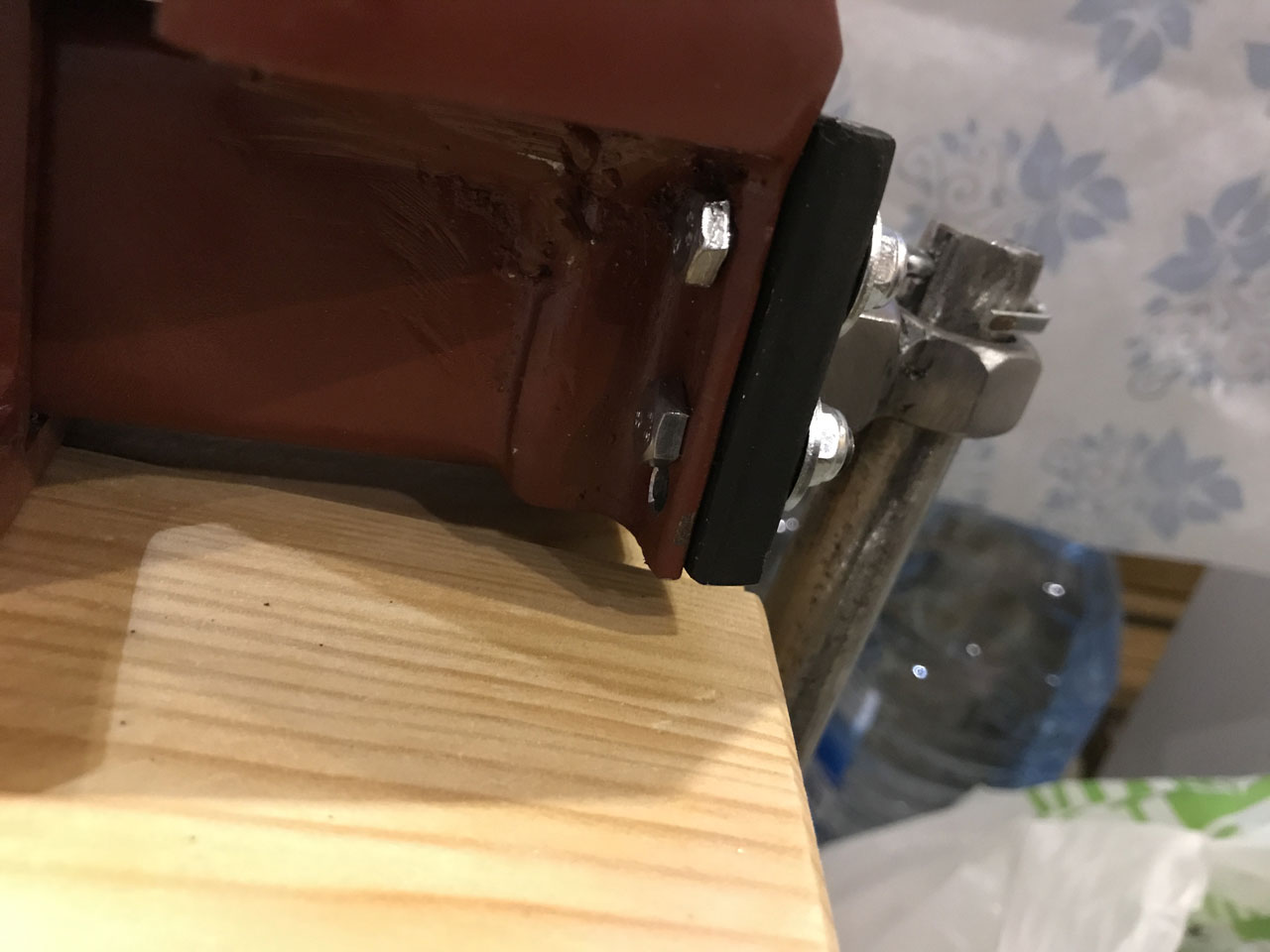

- 3 отверстия диаметром 10мм и
- 2 отверстия диаметром 8мм

Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2
Слесарные тиски своими руками - часть 2

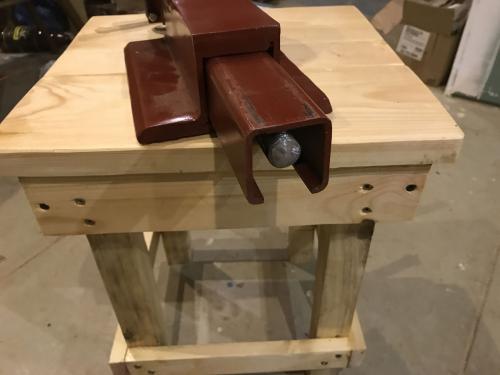

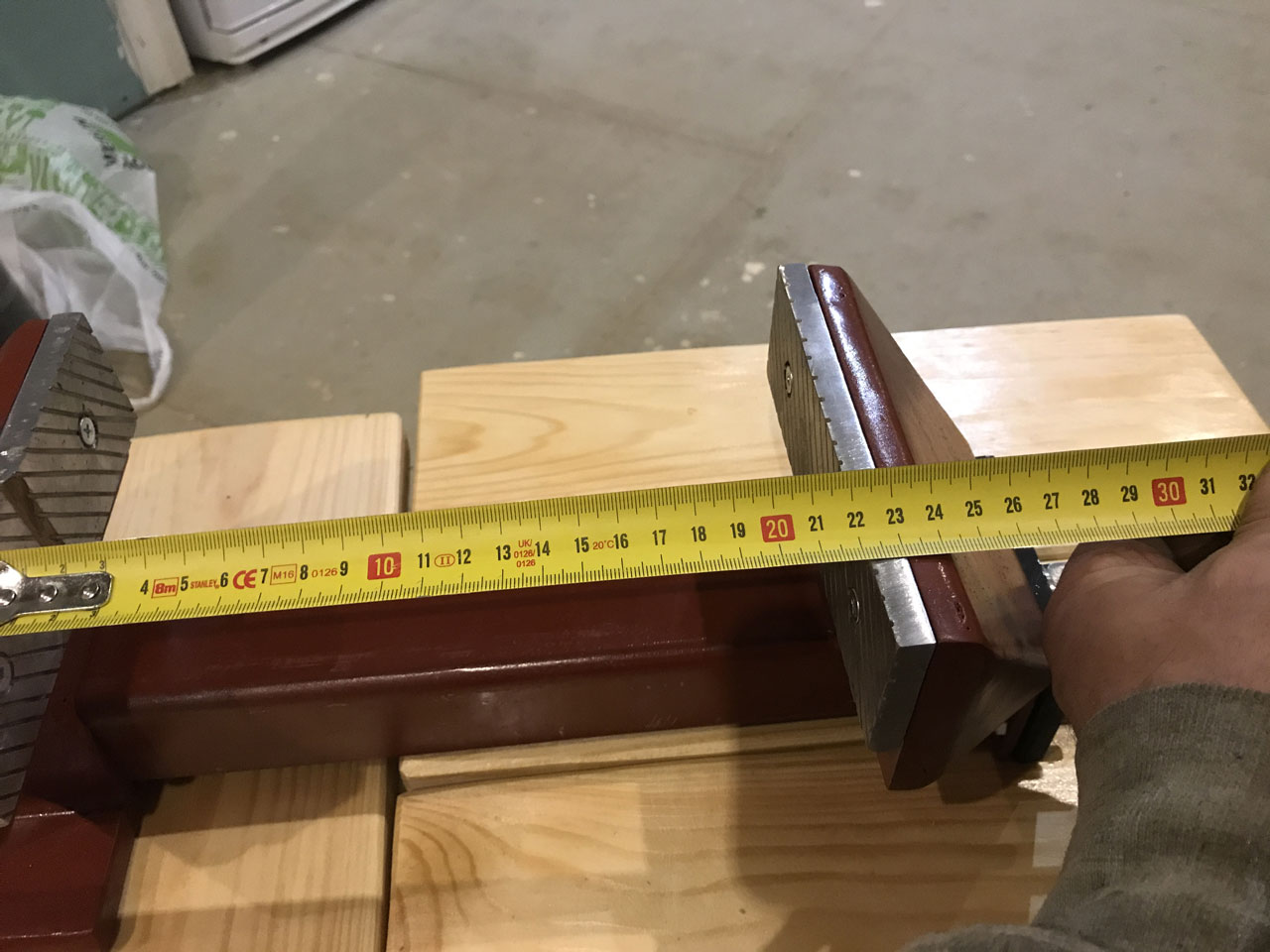

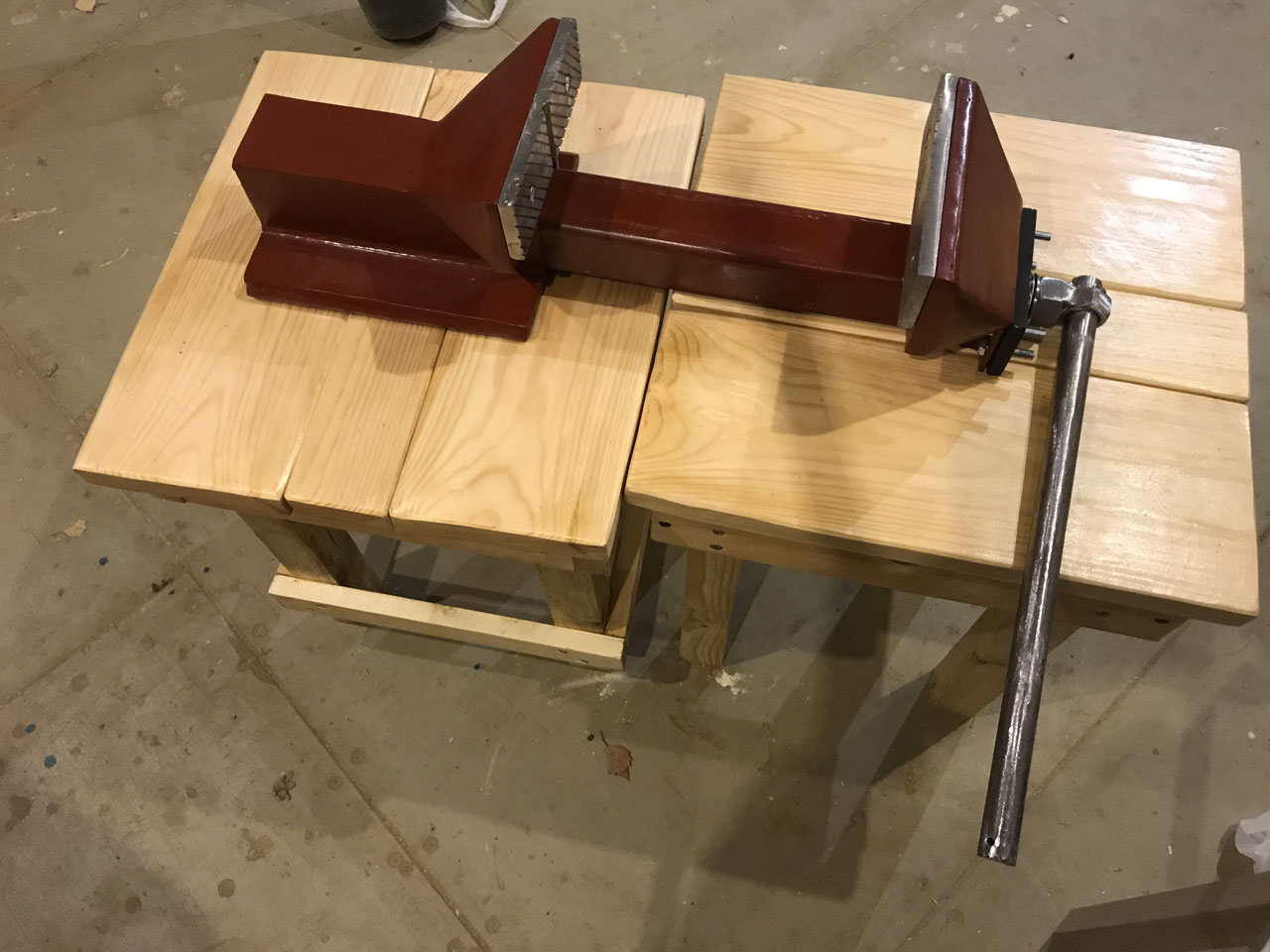

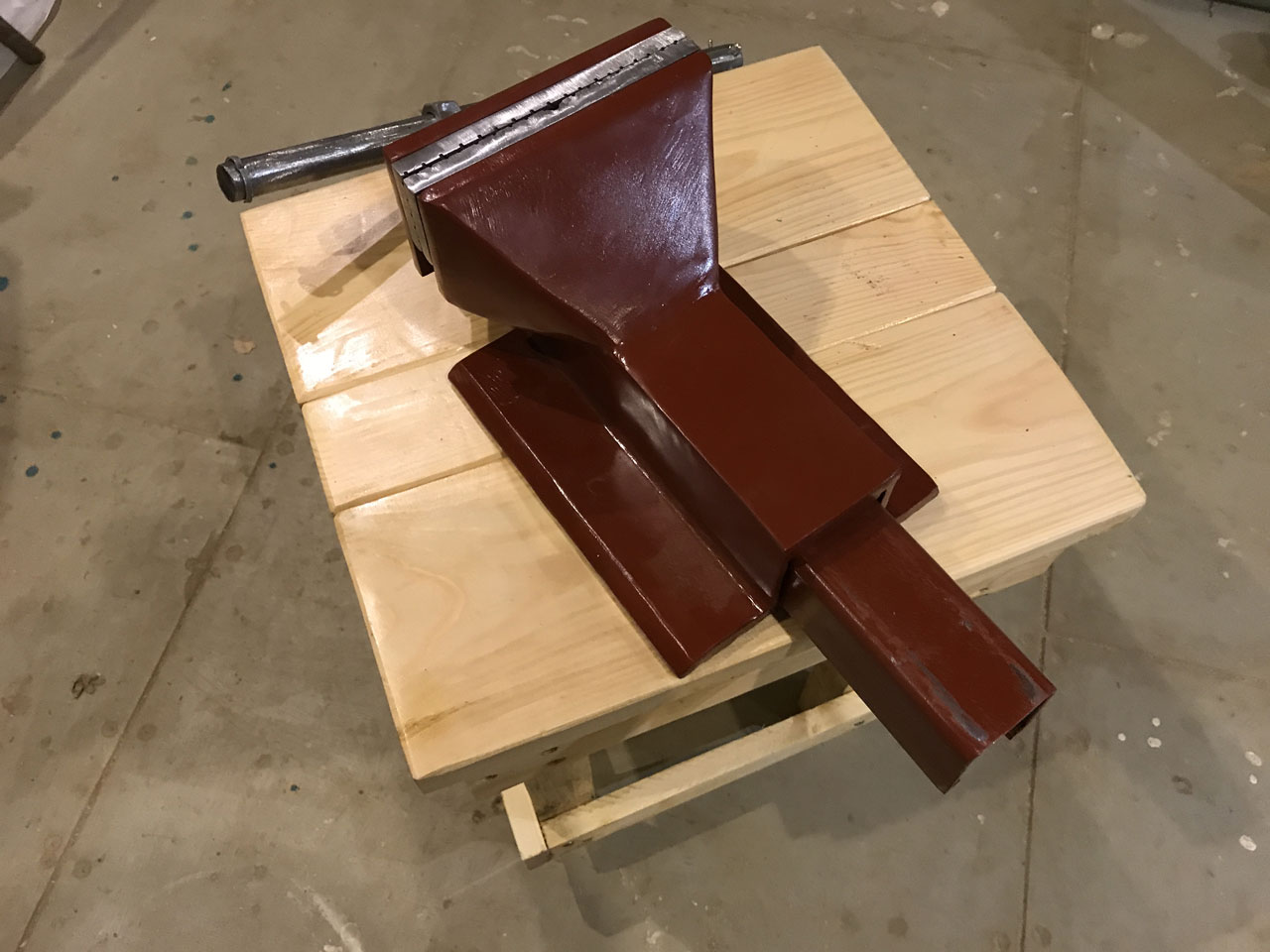

Общий вылет получился 220мм. Причем если не ставить стопорный шплинт на конце шпильки, то рабочий вылет будет 250мм без ущерба зажима губок тисков.

Слесарные тиски своими руками - часть 2


Небольшое видео по окончанию сборки тисков.
