По случаю приобрел сверлильный станок Einhell BT-BD 501 себе в гараж.
Перед выбором сверлильного станка немного поизучал разные советы и отзывы владельцев разных сверлильных станков по лучшему выбору.

Самым основным являлся совет в том, что лучше всего купить б/у советский сверлильный станок типа 2M112, однако его габариты не позволяли полноценно разместить его в гараже.

Возможно подобный станок соответствует всем необходимым характеристикам: большой ход пиноли, малые биения сверла на максимальном вылете пиноли, большая устойчивость в следствии большого веса, большая продолжительность непрерывной работы, хорошая мощность которая апозволяет производить сверление отверстий сверлами большого диаметра...

Из-за габаритов подобных станков пришлось смотреть в сторону китайских сверлильников которые похожи друг на друга как близнецы братья.
Все имеют один и тот же вид, только названия разные.

Подобные станки имеют одни и те же "болячки":
- ход пиноли - 50мм
- присутствует биение сверла на максимальном вылете пиноли
- малый вес сверлильного станка, что сказывается на его устойчивости
- колонна станка сделана из тонкостенного металла
- стол станка сделан из легкого литьевого металла
- хлипкий фланец который крепит колонну к столу
- отсутствует реверс

С другой стороны такие станки имеют не очень большой вес который позволяет их переносить при необходимости.
Конечно же если станок нужен для производственных задач, то лучше все же приобрести себе именно б/у советский станок. Тем более что можно купить подобный станок абсолюно новый - снятый с консервации.

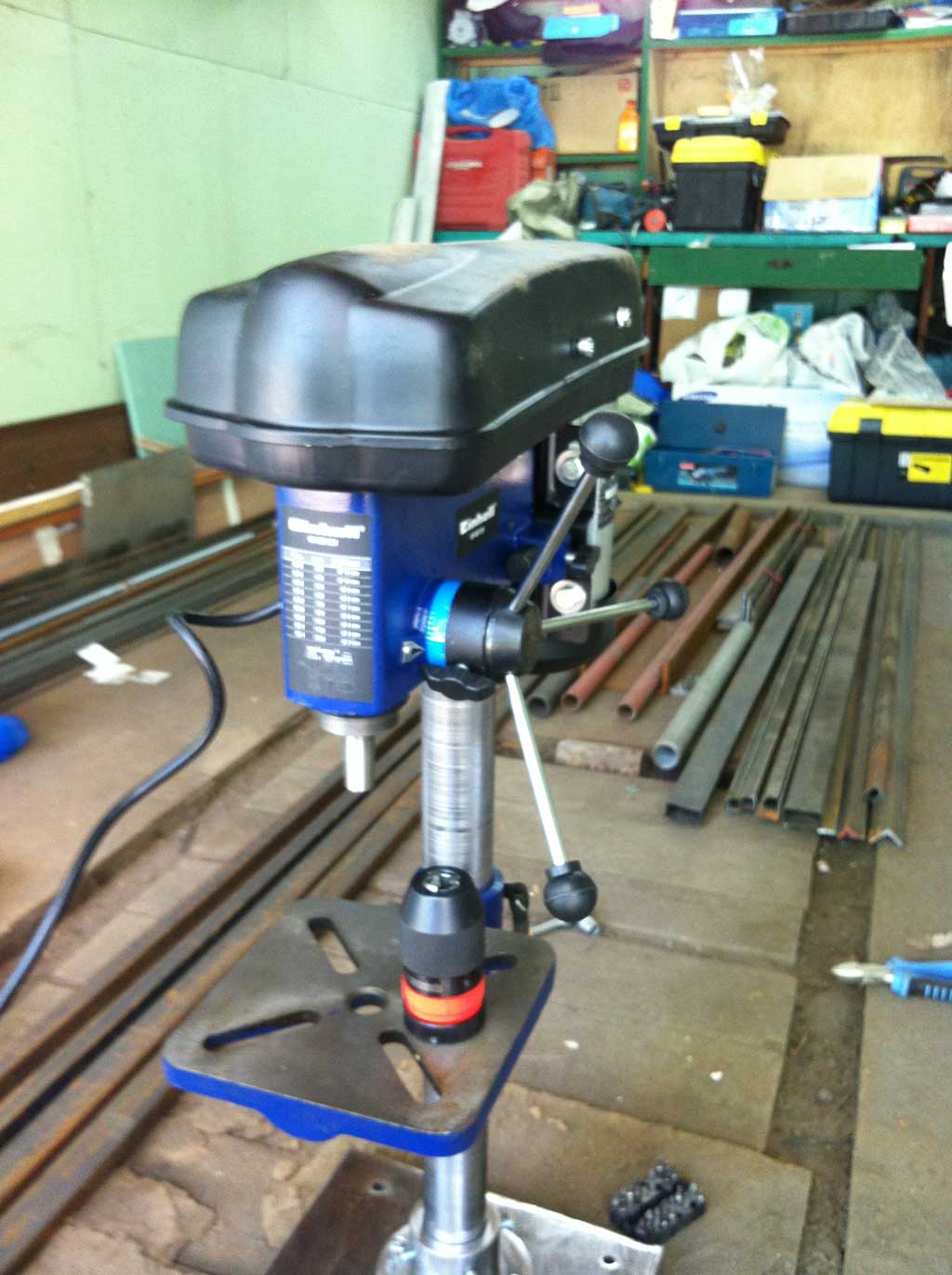

Итак я все таки решил приобрести себе китайский станок Einhell BT-BD 501.
Изначально смотрел в сторону его бОльшего брата - 701.
Наверное лучше было бы взять его - он немного помощнее, но и имеет бОльшие габариты.

Взяв станок я решил его сразу немного модифицировать:
- заменить колонну
- заменить стол
- заменить фланец крепления колонны к столу.
Такая модификация позволит повысить вес самого станка и, как следствие, его устойчивость.

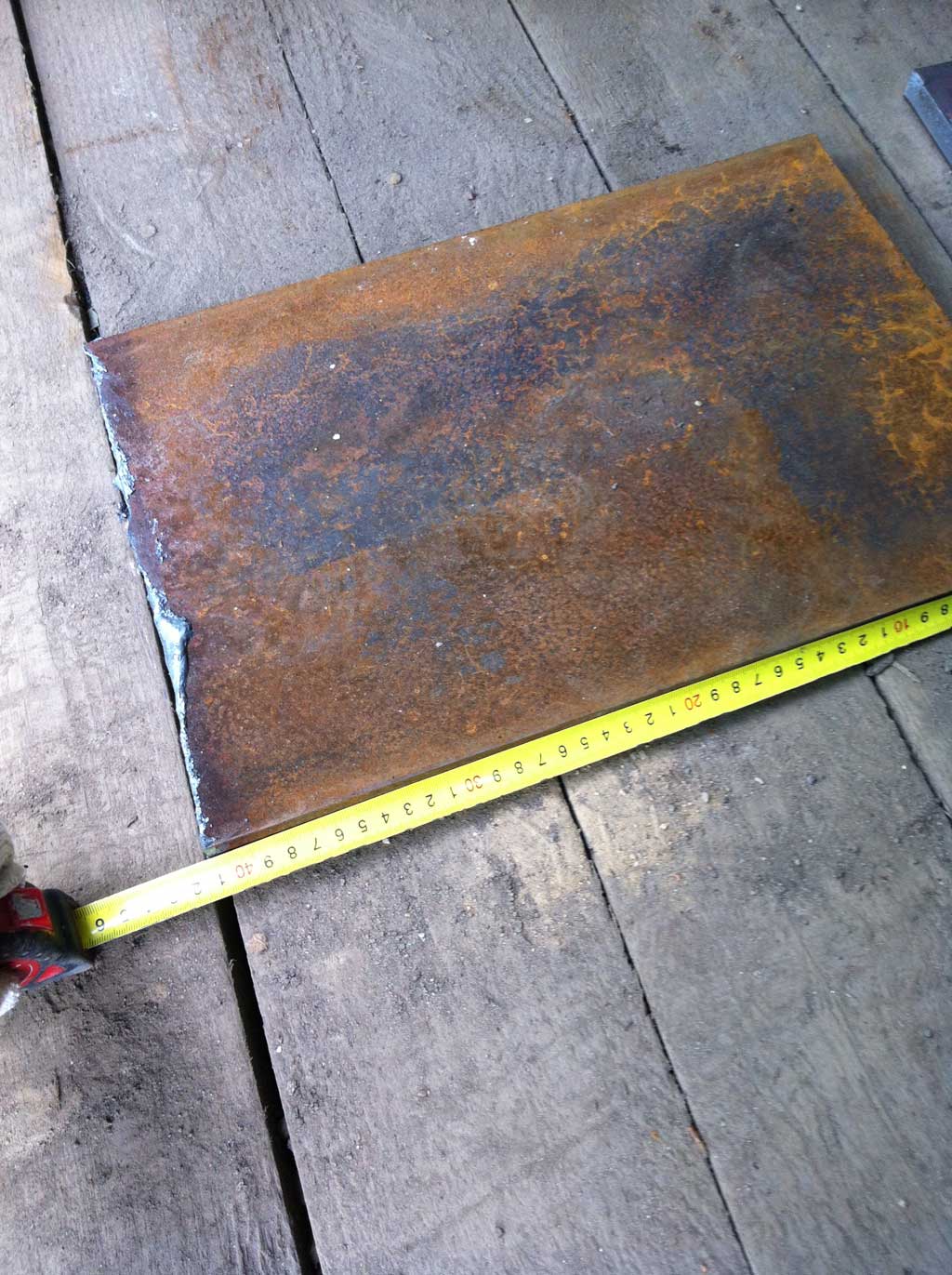

В качестве стола я мог использовать кусок 20мм листа желеха размером 400х400мм и 280х400мм.

Я остановился на втором варианте - взял плиту 280х400мм.
Сверлильный станок Энхель-501. Доработка станка

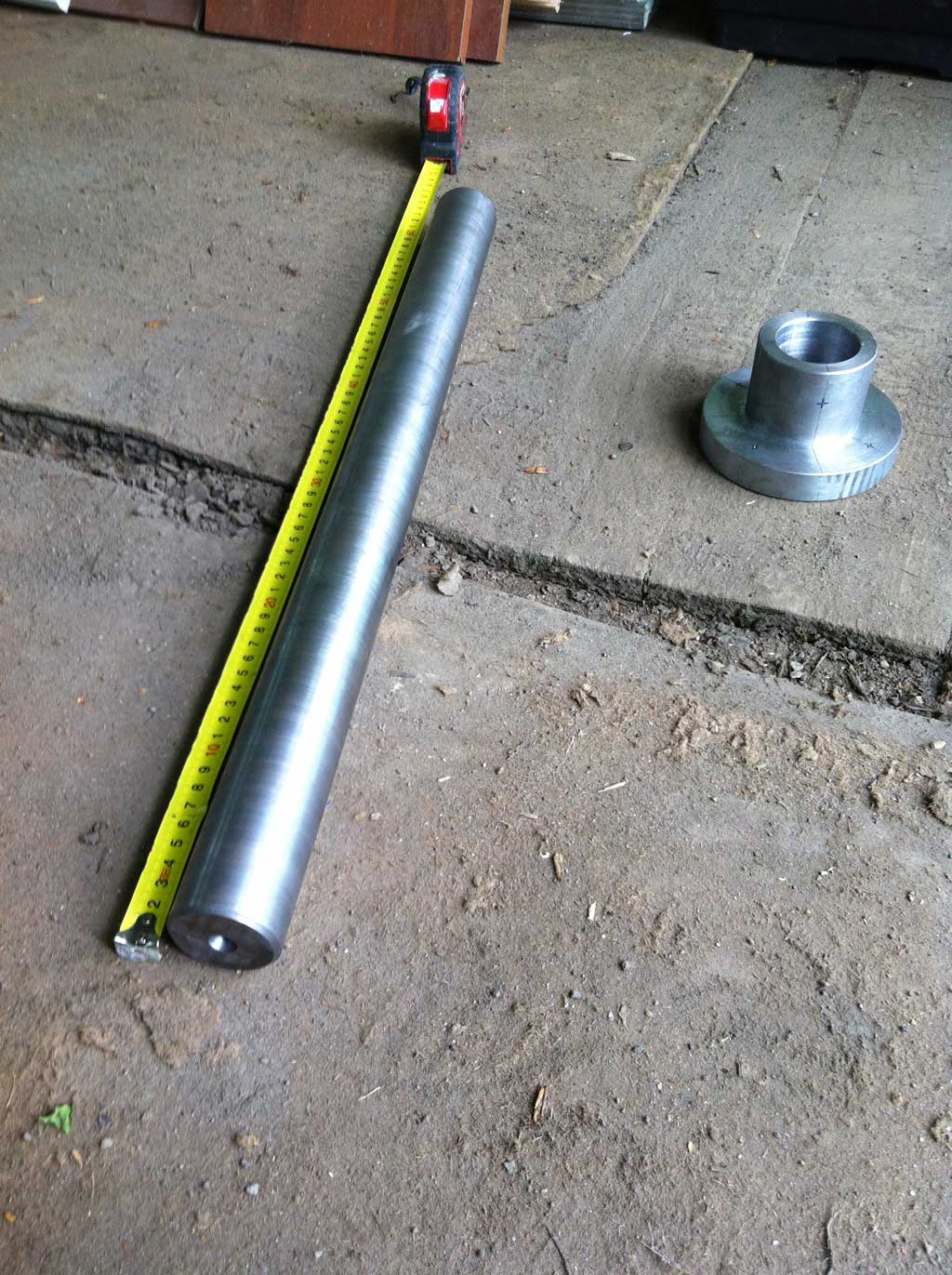

В качестве колонны была использована стальная болванка диаметром 46мм и длинной 600мм, что на 120мм длиннее родной.
Сверлильный станок Энхель-501. Доработка станка

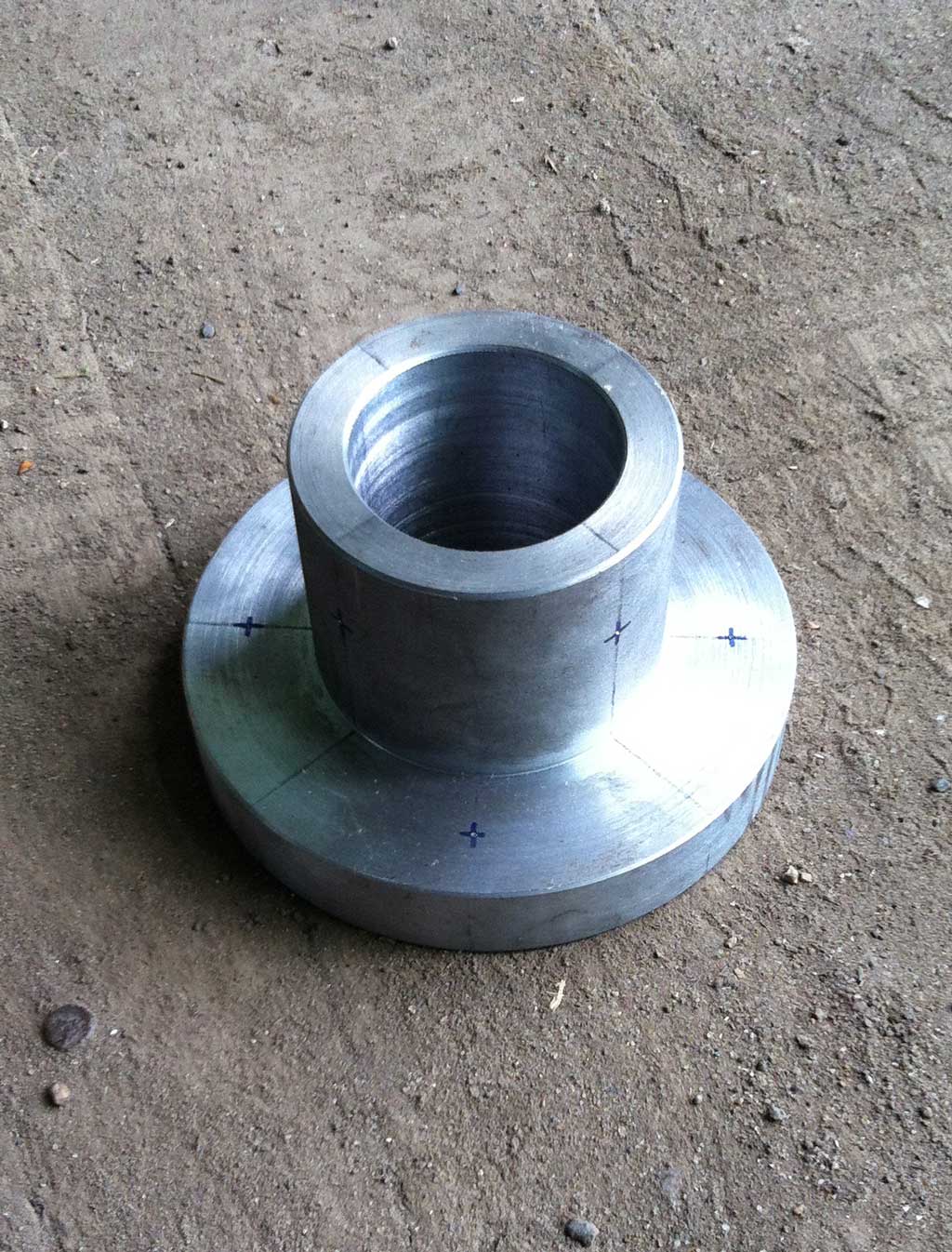

Стакан для крепления колонны к столу заказал токарю.
В стакане было просверлено 4 сквозных отверстия в подошве 10мм для крепления стакана к столу болтами М8 и 4 отверстия с резьбой М8 для фиксации колонны в самом стакане.
Сверлильный станок Энхель-501. Доработка станка

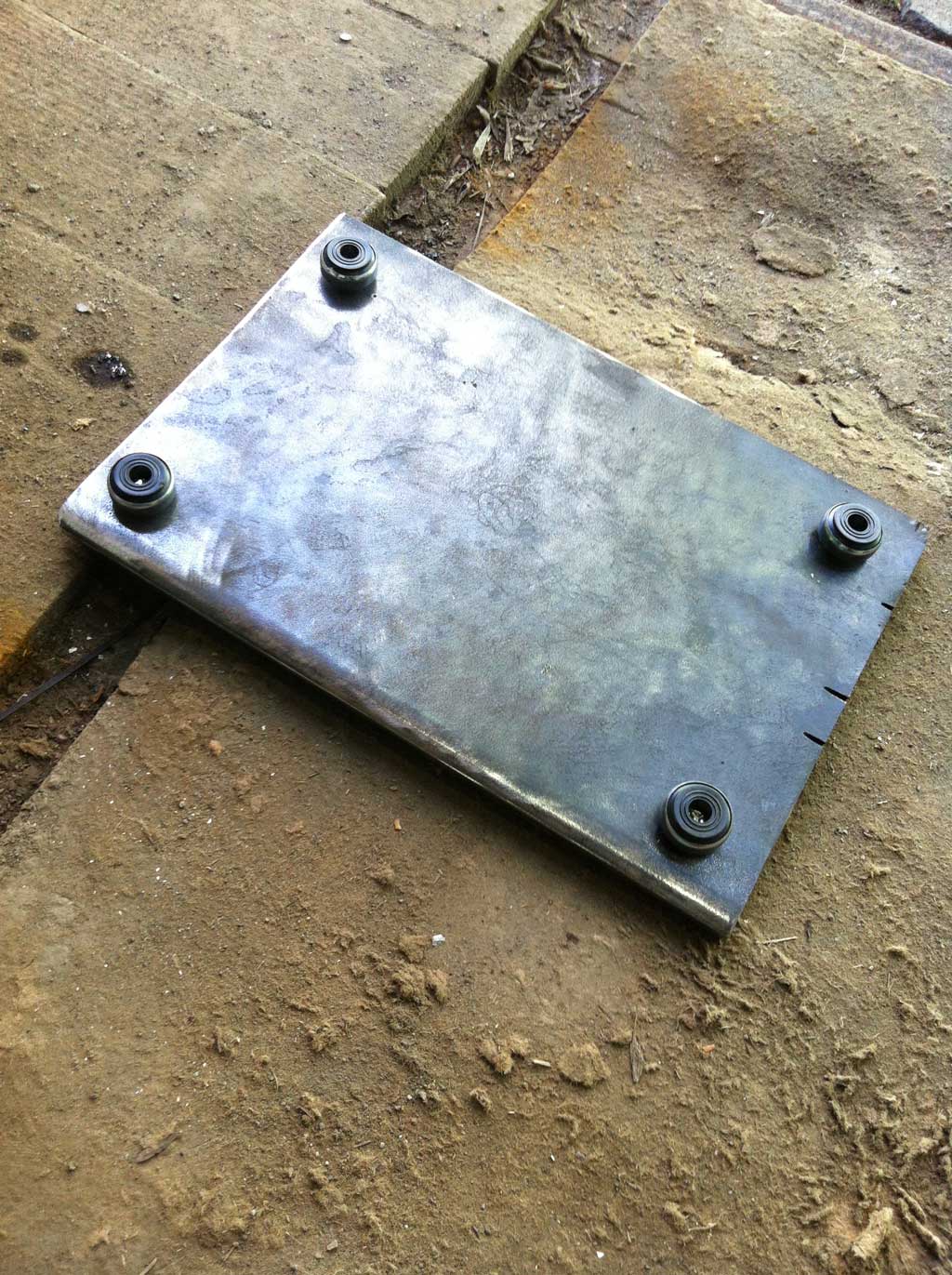

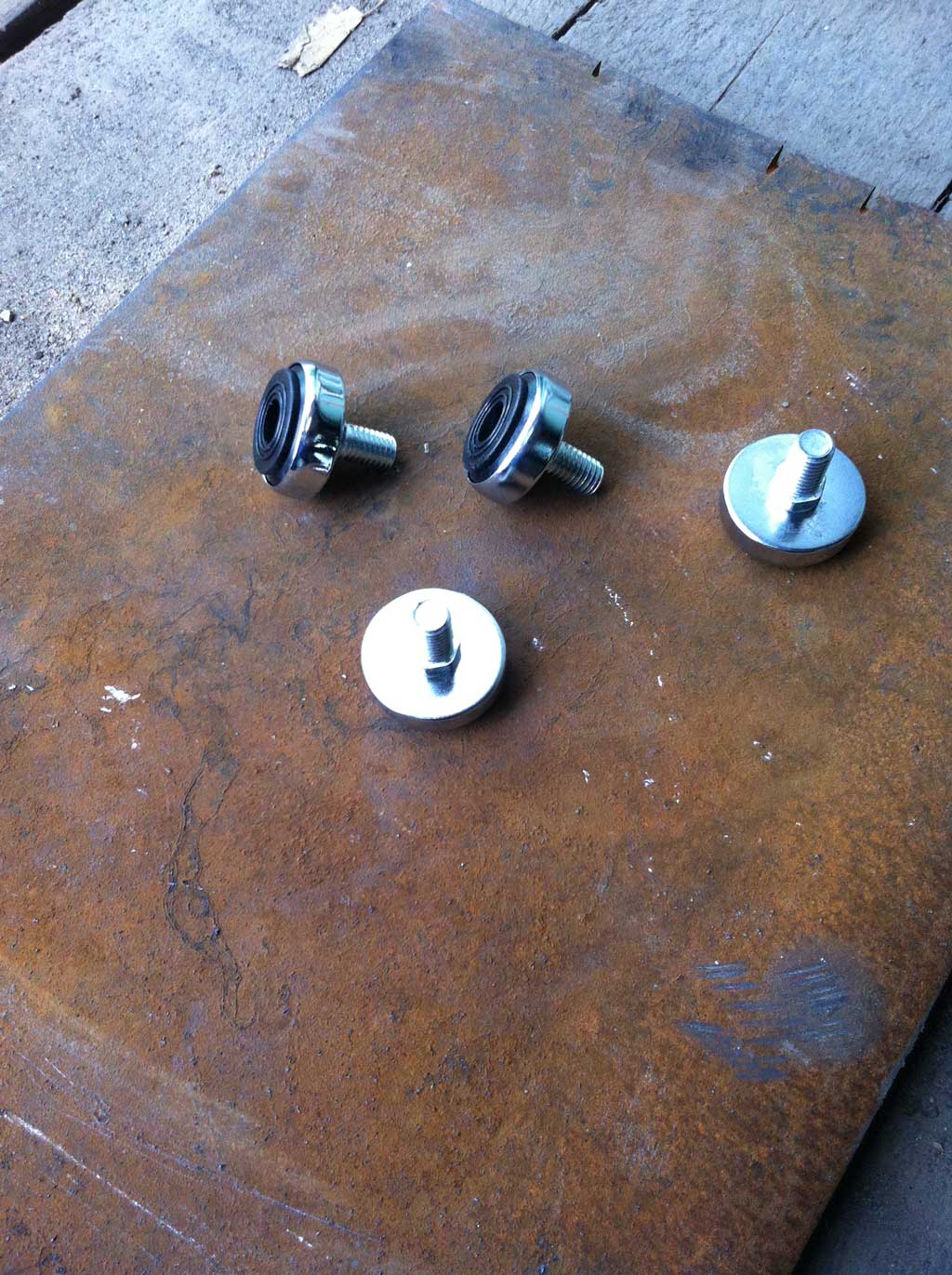

В плите я просверлил по краям 4 отверстия и нарезал в них резьбу М10 для установки ножек.
Ножки купил в Леруа.
Сверлильный станок Энхель-501. Доработка станка

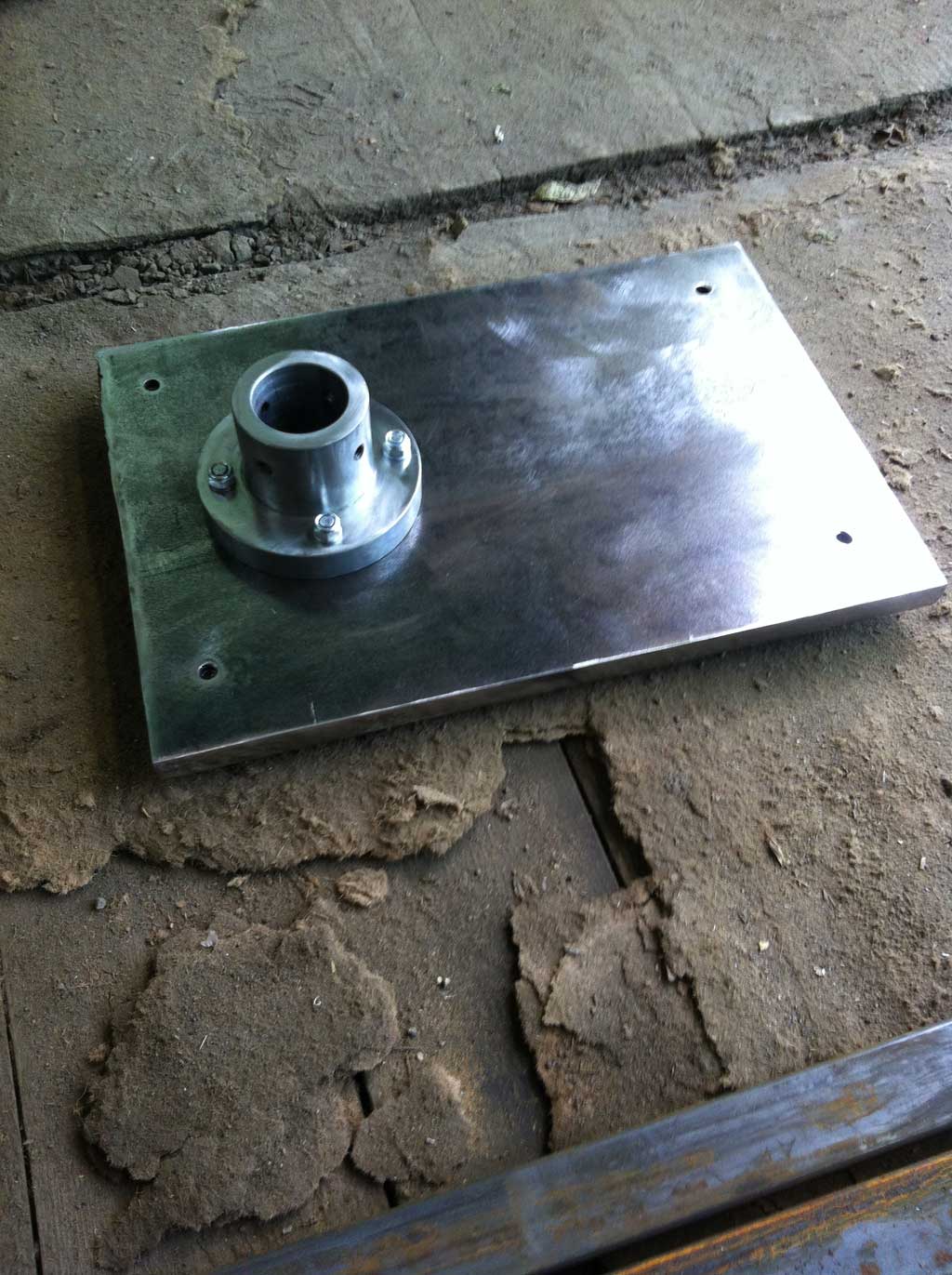

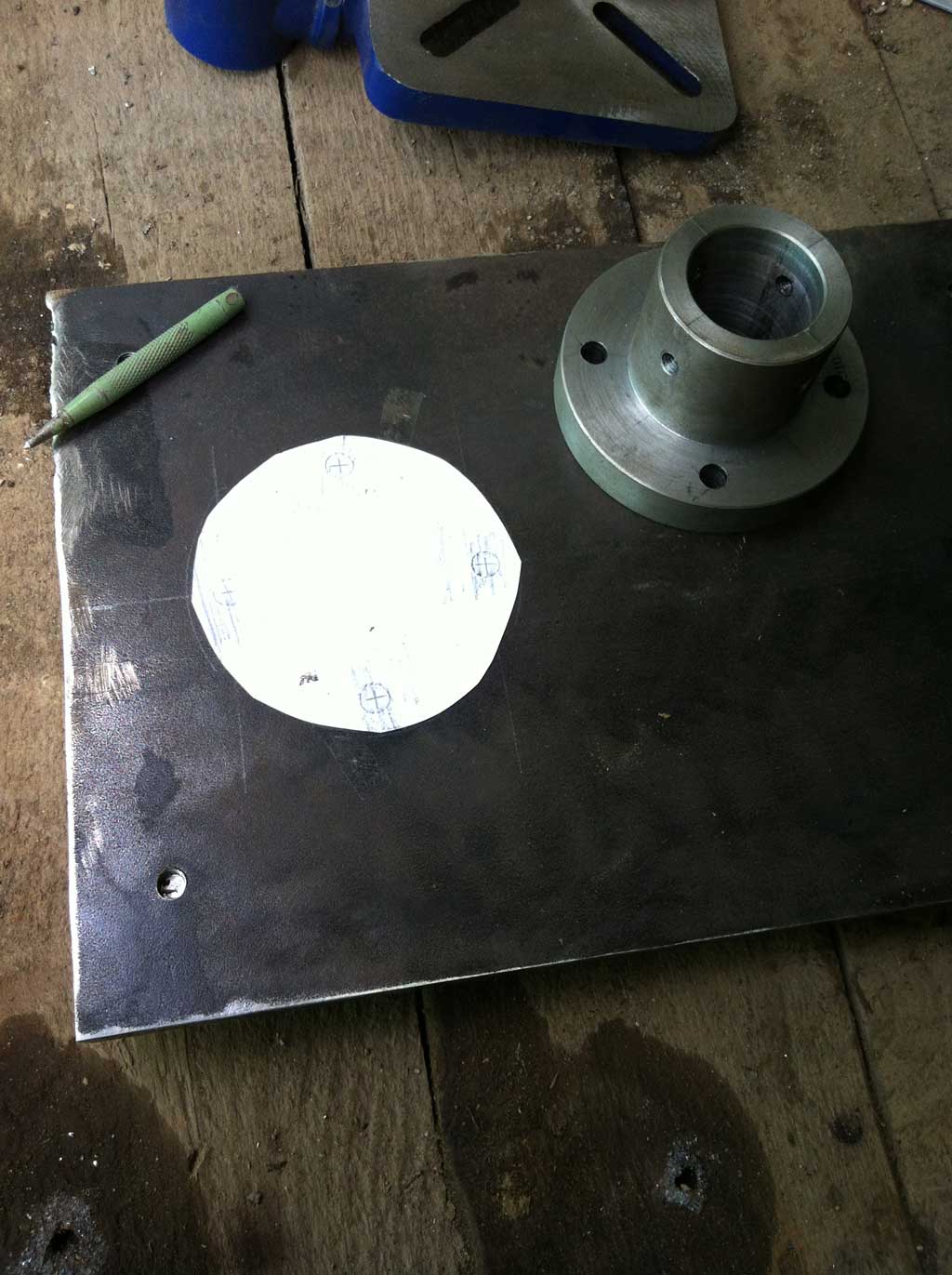

По центру плиты ближе к краю наметил посадочные места для крепления фланца-стакана и нарезал резьбу М8.

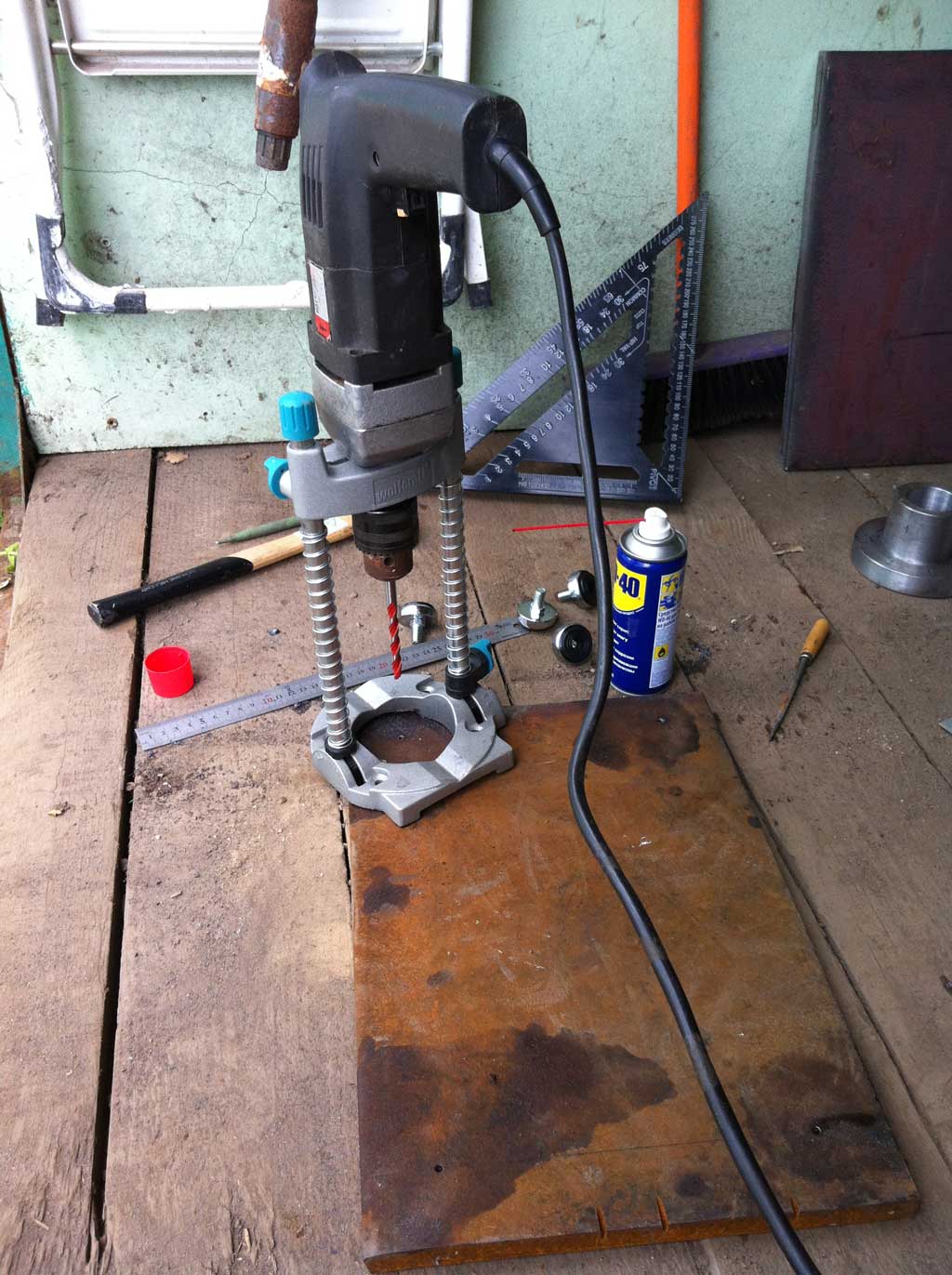

Сверлил отверстия при помощи стойки для дрели чтобы хоть как то выдержать перпендикуляр. Стойка эта постоянно закусывается. Пользоваться мне ею не удобно по этой причине.
Сверлильный станок Энхель-501. Доработка станка

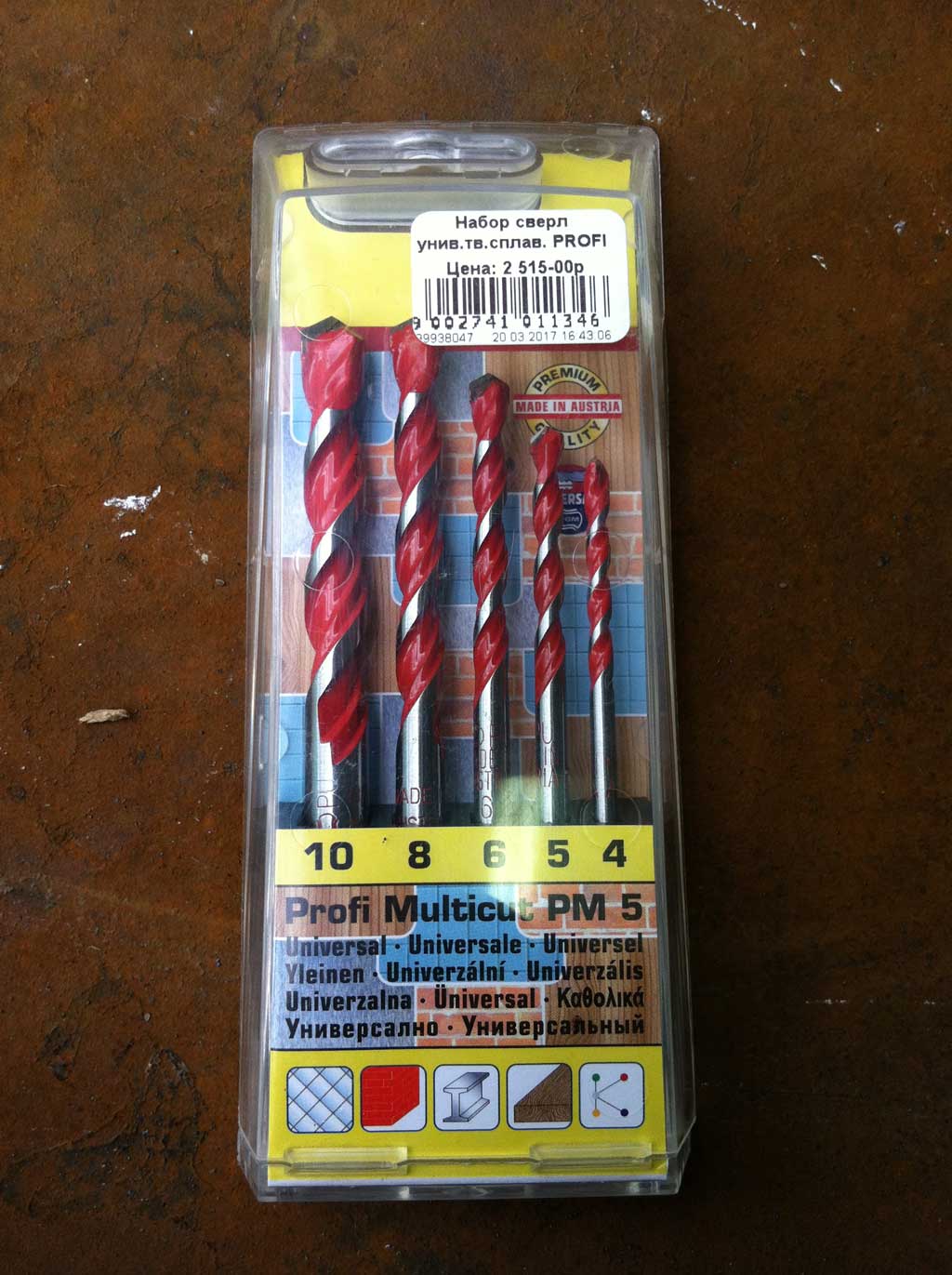

Для сверления использовал "супер" сверла на которые обратил внимание в одном из обзоров на Ютубе.
Сверлильный станок Энхель-501. Доработка станка

Должен сказать что не очень впечатлен результатом.

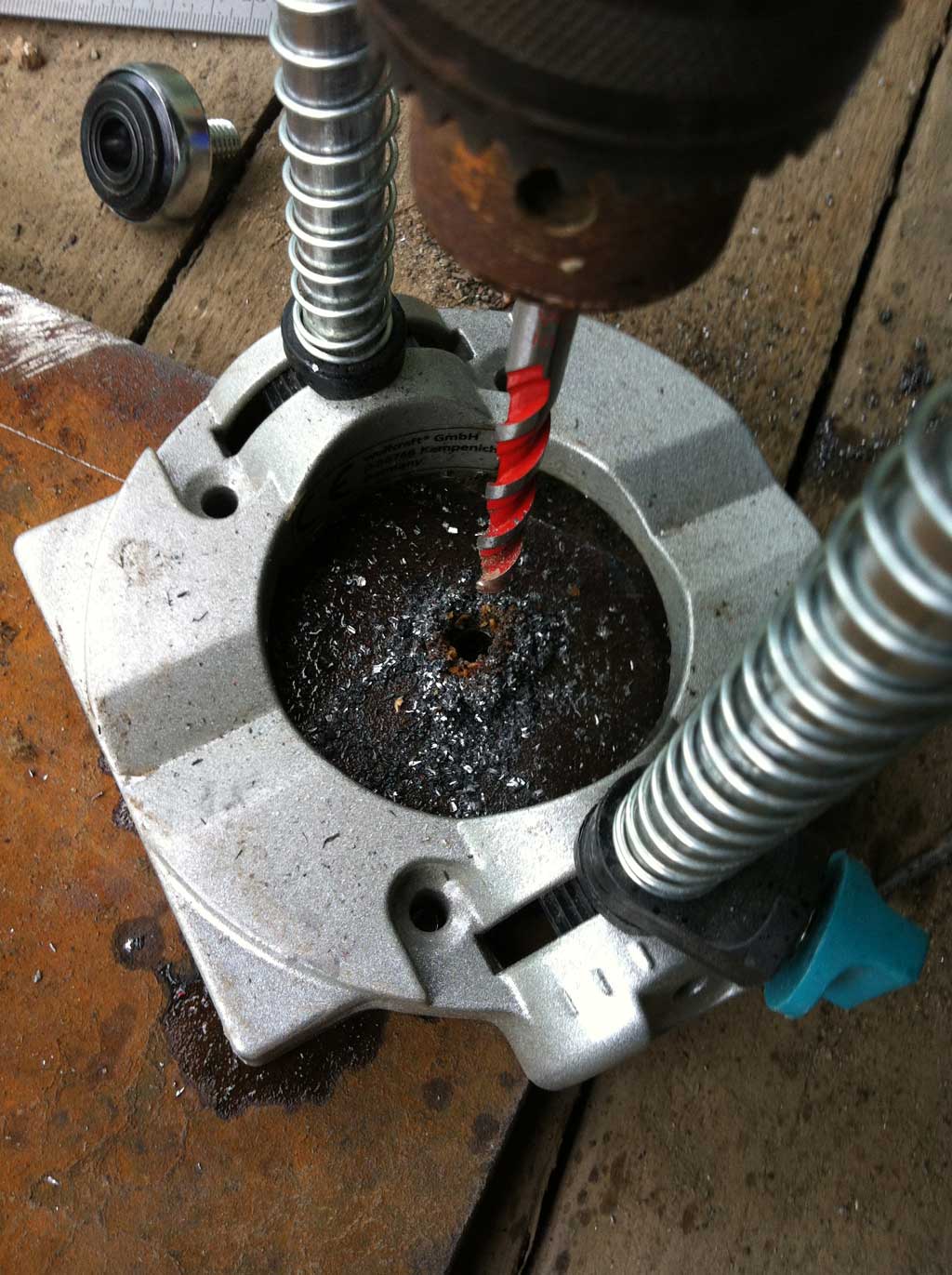

Сначала сверлил отверстия диаметром 4мм постоянно смазывая места сверления на небольшой скорости с периодическим отдыхом сверла и все равно по окончании сверления напайки сверла 4мм оказались частично разрушены.
Это меня расстроило так как сверла эти не такие уж и дешевые.

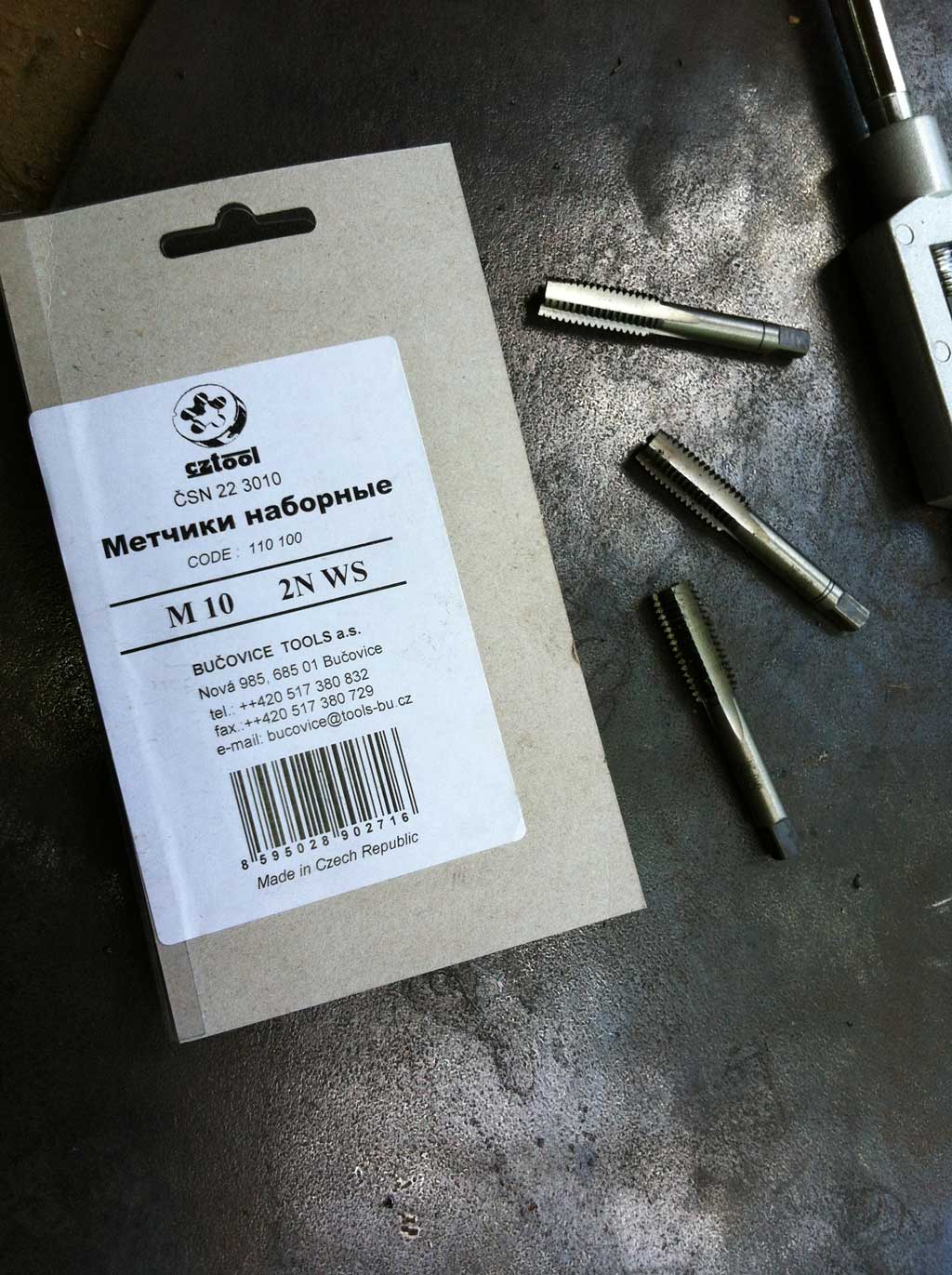

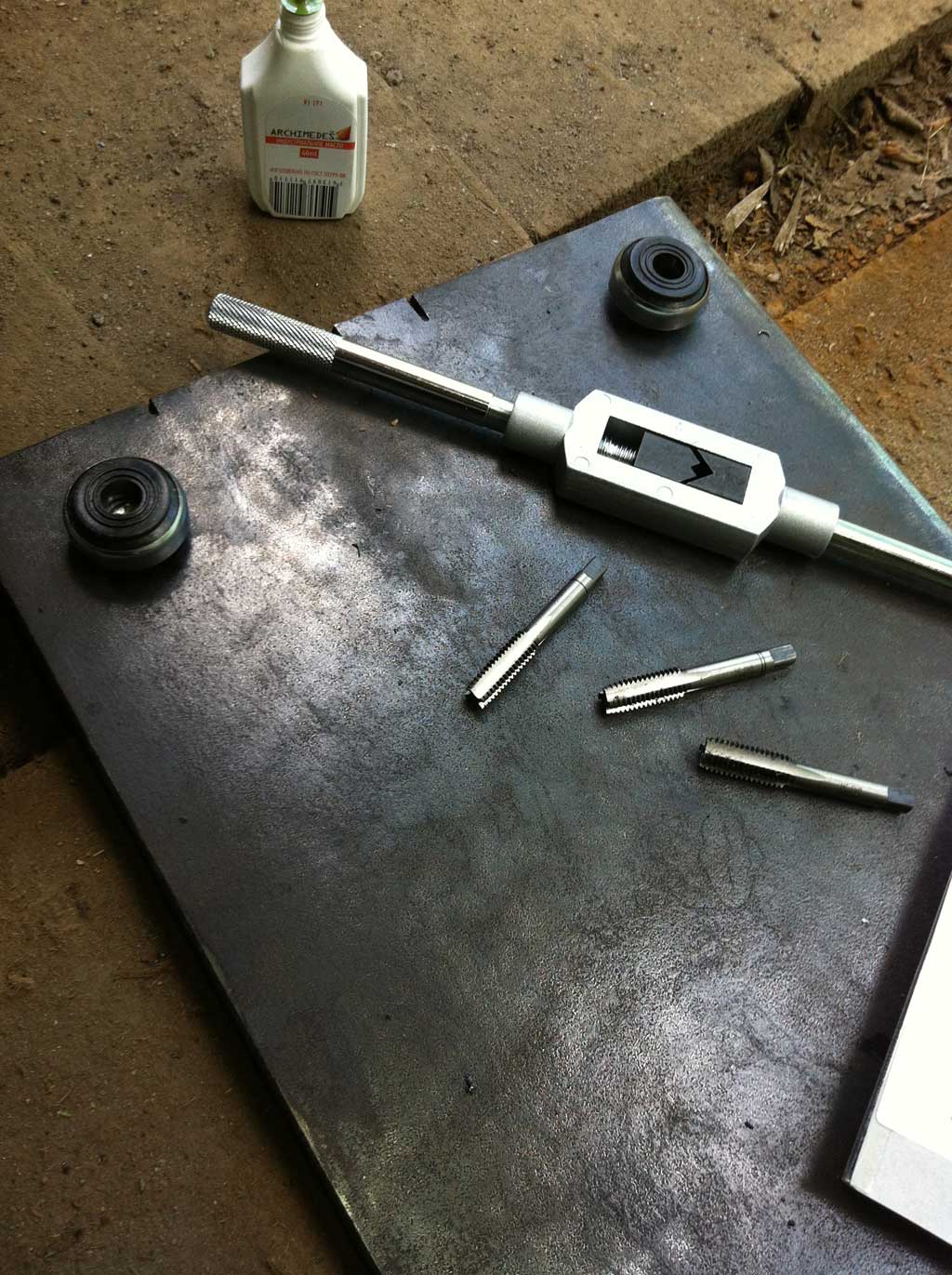

Затем рассверливал отверстия сверлом на 8мм из этого же набора и потом уже дополнительно рассверливал 8,6мм под нарезание резьбы М10.
Сверлильный станок Энхель-501. Доработка станка


Сверлильный станок Энхель-501. Доработка станка

Сверлильный станок Энхель-501. Доработка станка

Сверлильный станок Энхель-501. Доработка станка

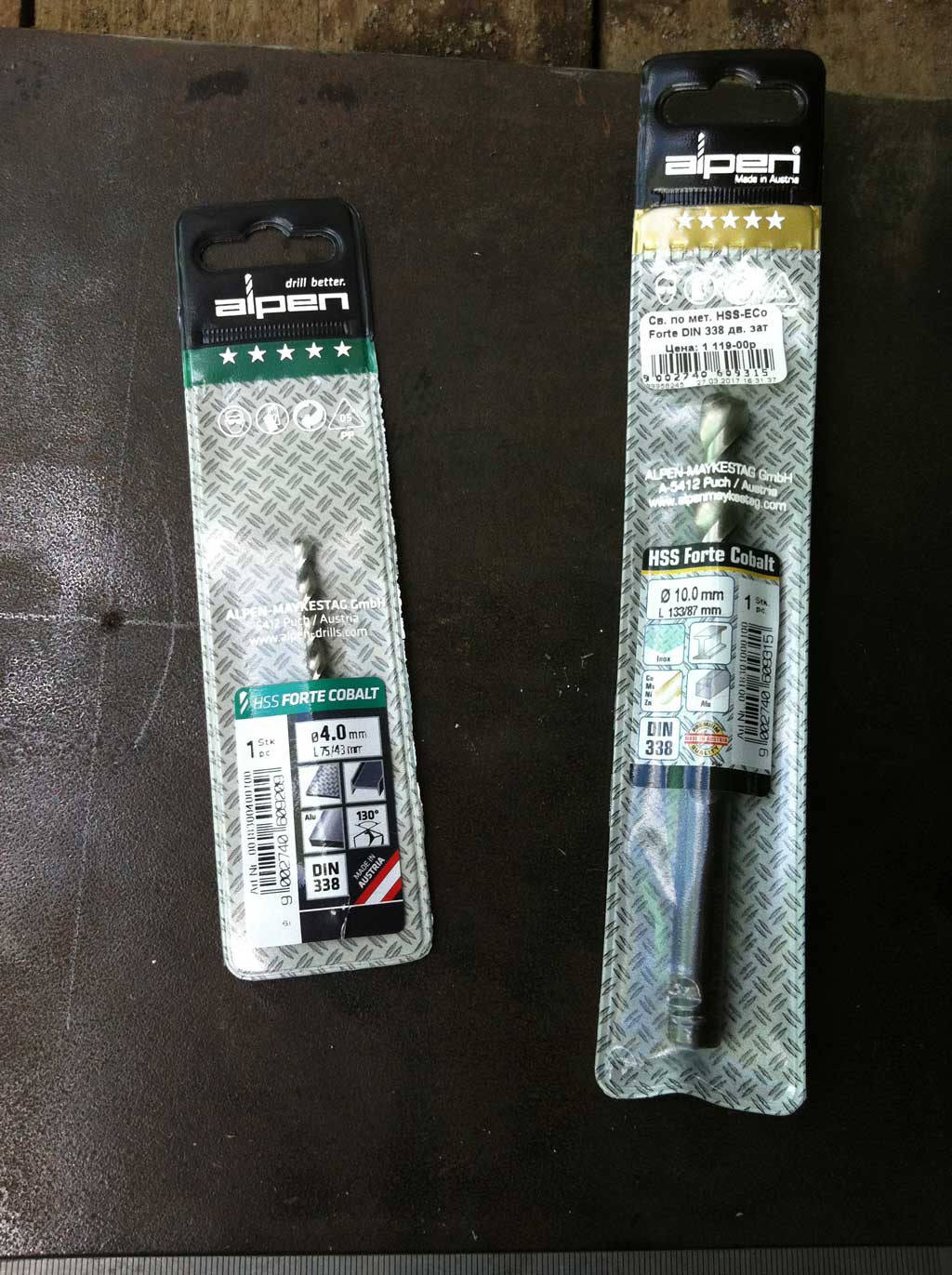

По случаю купил такие сверла:
Сверлильный станок Энхель-501. Доработка станка

Они мне показались в работе лучше.

Сверлильный станок Энхель-501. Доработка станка

Сверлильный станок Энхель-501. Доработка станка

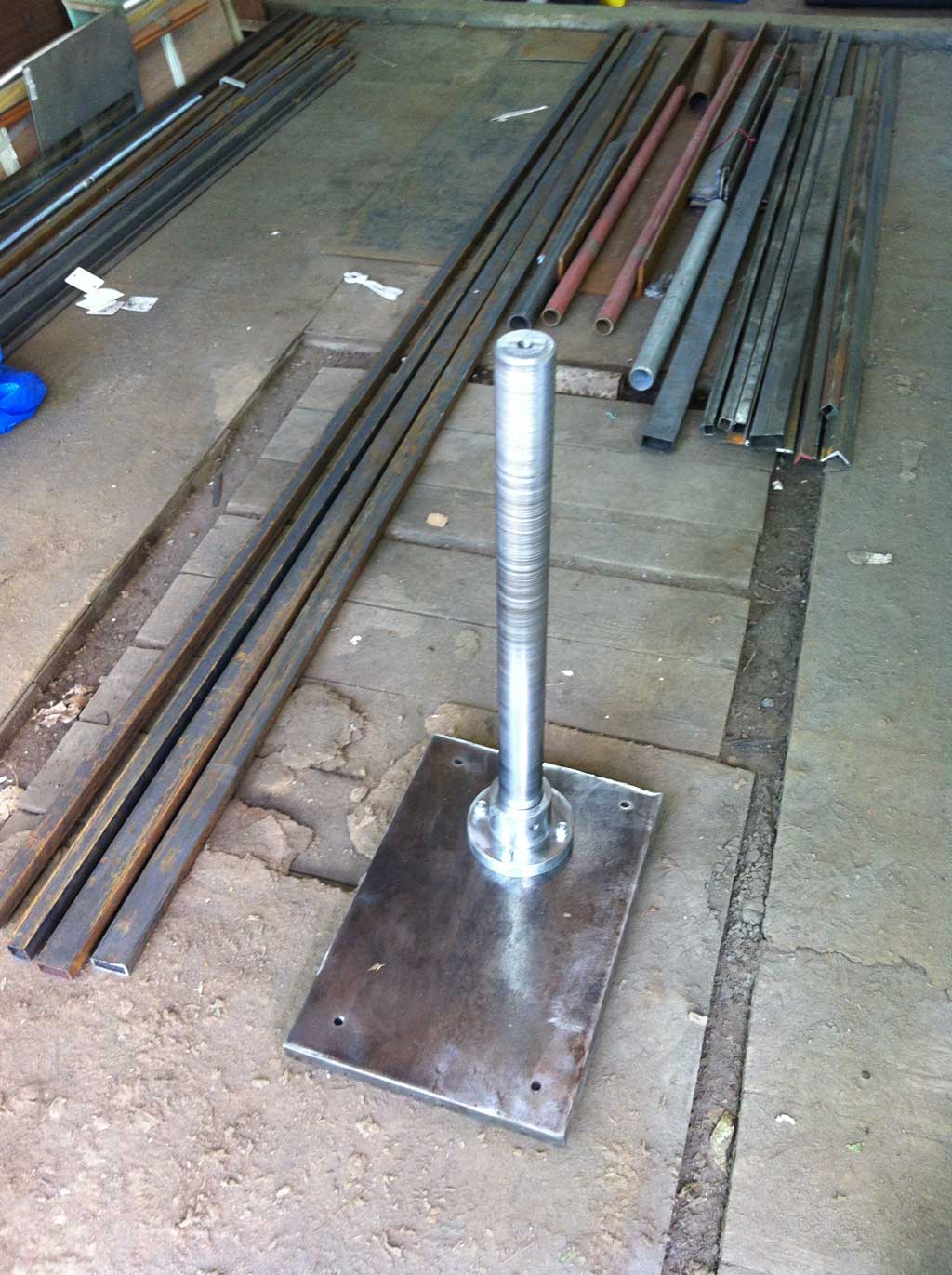

Весит такая плита с колонной и стаканом в сборе 28кг + 12кг весит сама сверлильная "голова" станка.
В итоге у меня получился вес станка 40кг.

Сверлильный станок Энхель-501. Доработка станка

Сверлильный станок Энхель-501. Доработка станка

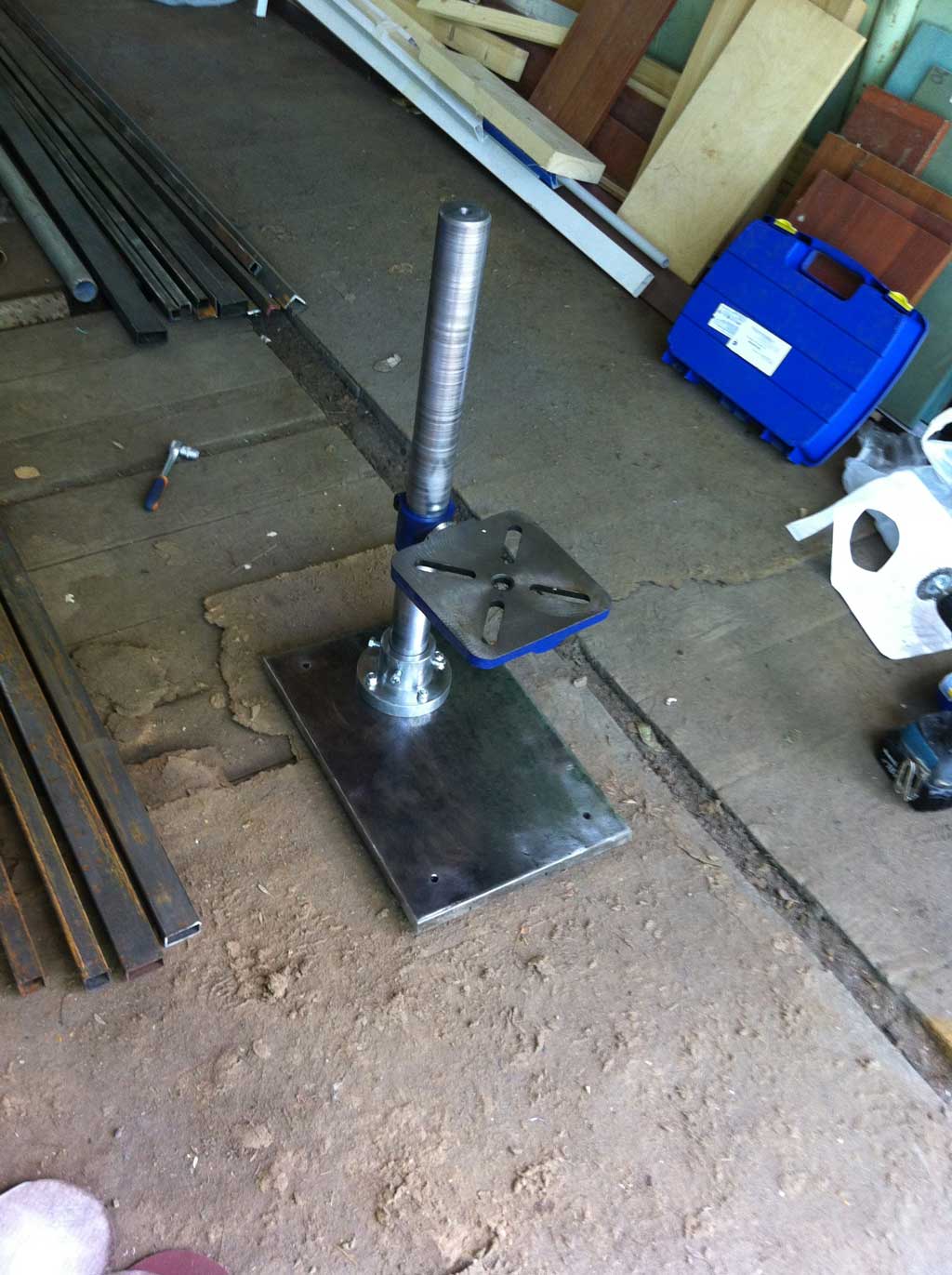

Пока что временно собрал станок и опробовал его в работе.

Что могу пока сказать:
- Станок сверлит нормально.
- Для больших отверстий в металле - 10мм в листе 5мм - движок слабоват - периодически закусывает сверло. Если сверлить совсем не спеша, то сверлит.
- Стандартный стол для сверления на цельной колонне не прогибается под большим весом так, как это происходит на тонкостенной колонне.
В плане поменять этот стол на самодельный регулируемый по высоте. Думаю вскоре сделать такой...
- Защитный кожух ставить не стал. Лично мне мешает.
Сделал для станка светодиодную подстветку, но что то мне она не очень понравилась в плане освещения - переделаю потом на постоянную лампу.

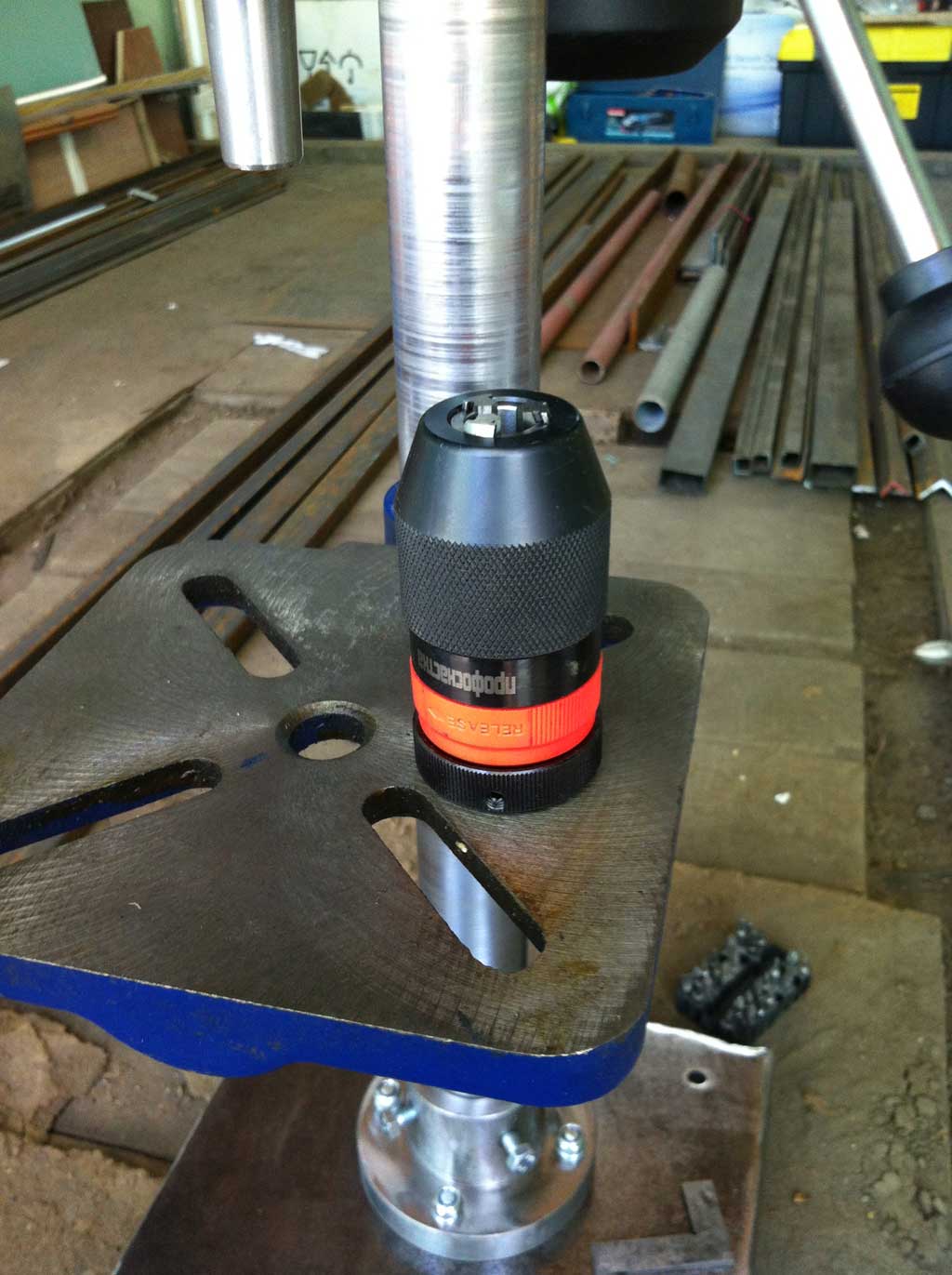

- Поменял патрон на самозажимной.

Сверлильный станок Энхель-501. Доработка станка

Сверлильный станок Энхель-501. Доработка станка

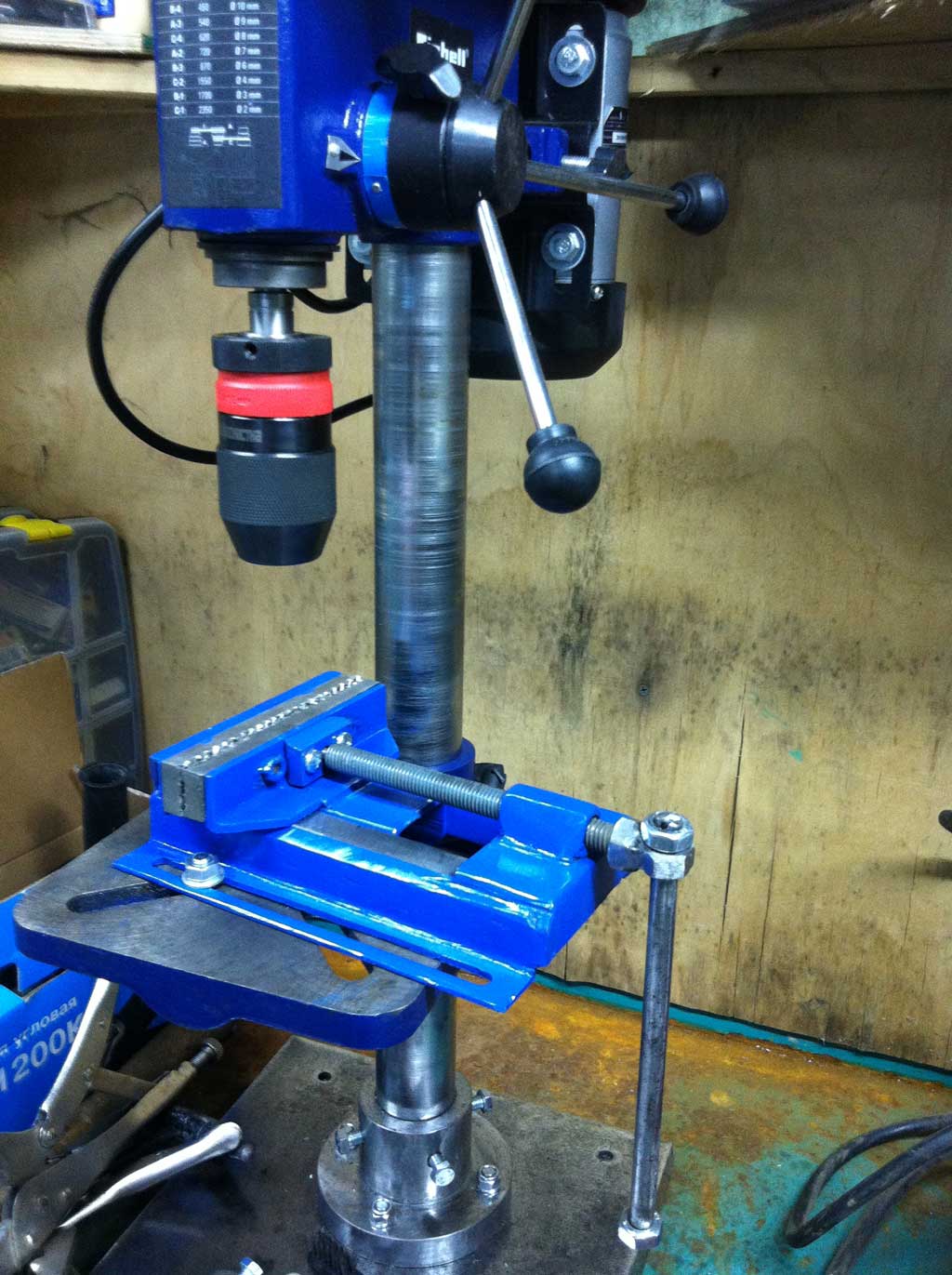

Далее сделал сверлильные тиски...
Сверлильный станок Энхель-501. Доработка станка
