Толщина стенок металлических труб при проводки электрики в деревянных домах - изменения с 2017 года

Дачник

14-11-2018, 12:05
Просмотров: 452

До последнего времени при проводке электрики в деревянных домах многие производили монтаж в водопроводных трубах.

Последнее время на всяких форумах очень часто возникают споры по поводу необходимости проводки электрики в деревянных домах в ВГП трубах. Основное мнение заключается в том, что именно такие трубы не позволяют прогорать стенкам труб при коротком замыкании что не позволит возникнуть пожару.

Противники данного утверждения ссылаются на то, что по требованиям того же СИП стенки металлических труб для кабеля с медными жилами до 2,5 квадратов не нормируются. И в этом случае в качестве защиты кабеля при прокладке кабеля в деревянном доме можно использовать что сильфонные трубы (толщина стенок - 0,2 - 0,3мм), что металлорукав.

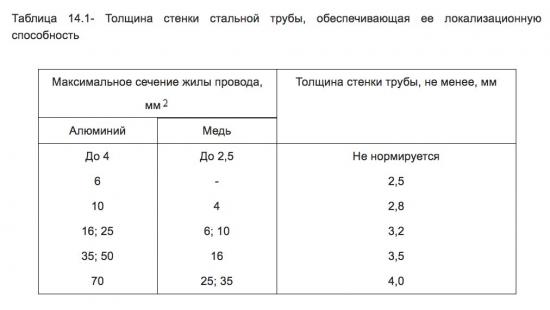

При этом всегда ссылаются на эту таблицу:
Толщина стенок металлических труб при проводки электрики в деревянных домах - изменения с 2017 года

СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных зданий - Дата введения - 01 января 2004 года.

При этом из вышеприведенной таблицы трудно понять - разрешено ли использовать ненормированную толщину трубы для кабеля с медными жилами 2,5 квадратов.
Ведь из текста ясно, что ненормированность толщины трубы приводится для кабеля ДО 2,5 квадратов, а не 2,5 квадратов ВКЛЮЧИТЕЛЬНО. Т.е. вполне может быть, что данное разрешение действует только для кабелей с медными жилами в 1,5 квадратов...

В последней редакции "СВОД ПРАВИЛ ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ ПРАВИЛА ПРОЕКТИРОВАНИЯ И МОНТАЖА" который приняли в 2017 году наблюдается уже другая картина!
Толщина стенок металлической трубы должна иметь локализующую способность.

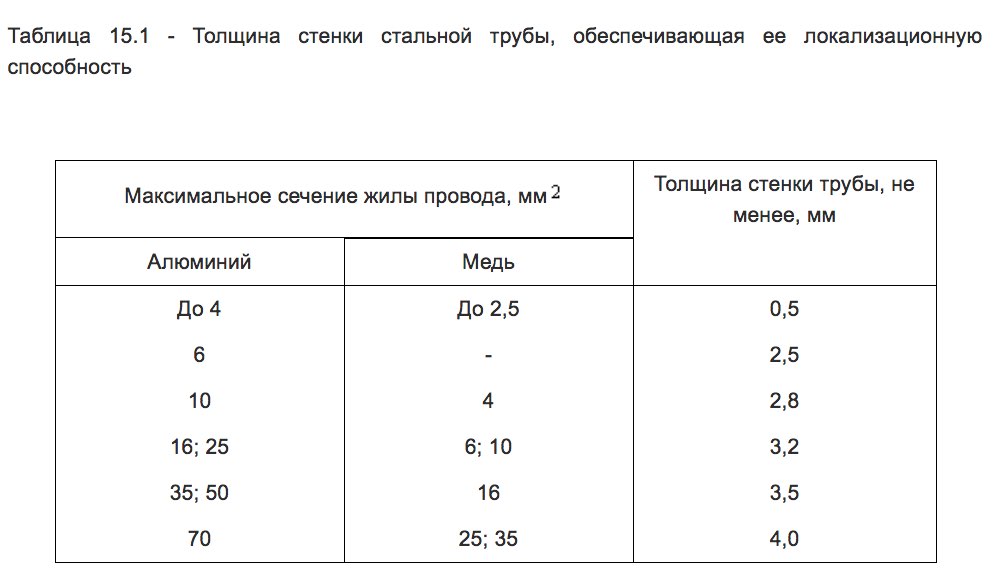

Локализационная способность - это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок - таблица 15.1

- Для кабеля с медными жилами ДО 2,5 квадратов толщина стенок мелалической трубы должна быть 0,5 мм
- Для кабеля с медными жилами ДО 4 квадратов толщина стенок мелалической трубы должна быть 2,8 мм

Толщина стенок металлических труб при проводки электрики в деревянных домах - изменения с 2017 года

СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа (с Изменением N 1) - Дата введения - 02 марта 2017 года.

По идее получается, что по последним требованиям для медного кабеля с жилами сечением:
- 1,5 квадратов - нужна труба с толщиной стенок 0,5мм
- 2,5 квадратов - 2,5 квадратов

В любом случае теперь не получится ссылаться на пункт "не нормируется" отстаивая использование металлорукав или тонкостенные гофрированные металлические трубы типа Кофулсо при прокладке электрики в деревянных домах, поскольку толщина их стенок не превышает 0,45мм - что никоем образом не согласуется с новыми правилами.
