Вымпел-55 - алгоритмы работы: Алгоритм 1




Общее замечание ПО ВСЕМ АЛГОРИТМАМ
На индикаторе зарядного устройства (если активирована строка дополнительной информации) по прошествии некоторого времени появляется надпись "ЗАРЯД ОКОНЧЕН" - это не является признаком заряженной батареи!!!

Алгоритм 1 - это классический алгоритм заряда CС/CV, который подходит для всех свинцово-кислотных аккумуляторов находящихся в хорошем или среднем состоянии.
Данный режим подходит если нет времени и желания разбираться в тонкостях заряда АКБ.
Результат выполнения данного алгоритма — 80...90% заряда АКБ за 10...24 часов.
Алгоритм заряда СС/СV
Данный алгоритм означает, что сначала заряд АКБ производится номинальным током, а затем ток последовательно убывает.

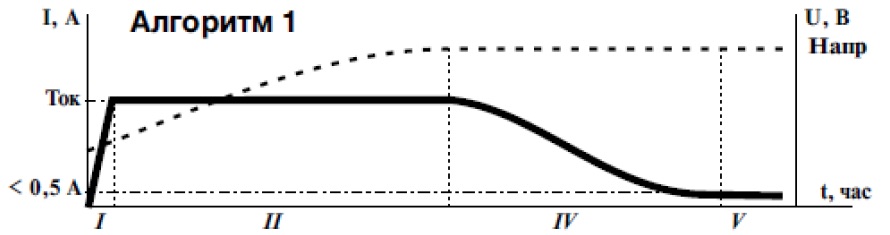

График работы ЗУ Вымпел-55 при заряде кислотных АКБ в автоматическом режиме на АЛГОРИТМЕ 1



НАПР - верхний порог напряжения на котором производится заряд АКБ. Устанавливается до начала заряда АКБ.
Ток - значение силы тока заряда устанавливаемое в начале заряда.

I - подключение, перезапуск алгоритма заряда
II - заряд установленным током
IV - при достижении НАПР зарядное устройство стабилизирует заданное напряжение (ток автоматически уменьшается)
V - заряд окончен при уменьшении тока до 0,5 - 1А

На 1-м алгоритме также производится самая обычная зарядка аккумулятора.
Типа "подключил АКБ, включил зарядку и зарядил"...
Ток заряда обычно ставят 0.1 х Ачас вашей АКБ (параметр С).
К примеру если ваша АКБ имеет емкость 55 Ампер/часов, то ток заряда (параметр С) будет составлять 5,5 ампера.

На 12-ти вольтовый аккумулятор верхний предел напряжения в "стандартном" варианте зарядки устанавливают не выше 14.4 вольта.

Однако всегда можно посмотреть рекомендации производителя на конкретный аккумулятор.

Стоит также отметить тенденцию к тому, что производители зачастую либо лукавят, либо вообще не открывают эти данные - просто им не выгодно, чтобы АКБ работали очень долго.

- устанавливаем ток заряда - Ток
- устанавливаем верхнюю границу напряжения до которого будет вестись зарядка - НАПР
- подключаем провода к клеммам аккумулятора и только после этого подаем на Вымпел-55 напряжение 220в.

По мере зарядки АКБ ток заряда будет постепенно уменьшаться.

Заряд АКБ на данном алгоритме можно считать завершенным, когда показания индикатора силы тока уменьшатся до значения 0,5-1А.

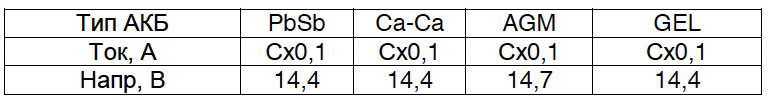

Рекомендуемые параметры:
С - коэффициент от емкости АКБ
