Вымпел-55 - алгоритмы работы: Алгоритм 3

10/02/2019 15:19

Общее замечание ПО ВСЕМ АЛГОРИТМАМ
На индикаторе зарядного устройства (если активирована строка дополнительной информации) по прошествии некоторого времени появляется надпись "ЗАРЯД ОКОНЧЕН" - это не является признаком заряженной батареи!!!

Алгоритм 3 - это циклический режим, его чаще называют "качелями" для добивки гибридных и Са-Са АКБ до 100% емкости, а также для десульфатации, что положительно сказывается на емкости и пусковом токе АКБ.
Обычно этот режим применяется после Алгоритма 1, после которого для заливных АКБ желательно перемешать электролит плавными движениями АКБ в горизонтальной плоскости, крышки при этом закрыть.
Алгоритм 3 чаще всего используется в комбинации с алгоритмом 1, так как если начать заряд АКБ
сразу с алгоритма 3, то невозможно уловить момент когда АКБ готов к «добивке» импульсами и велика вероятность "прокипятить" АКБ, таким образом полностью убив его осыпанием намазки и активной массы.
Цикл "добивки" считается оконченным если периоды заряда/разряда не меняются в течении двух часов.

Результат выполнения алгоритма - добивка до 100% заряда АКБ за 10...24 часов.

Также Алгоритм 3 используется для десульфатации и выравнивания отстающих банок на старых прошивках ЗУ Вымпел-55, где отсутствует тонкое управление таймерами и расширенный алгоритм 5.
Результат выполнения алгоритма - добивка до 100% заряда АКБ за 10...24 часов.

Внимание!!!

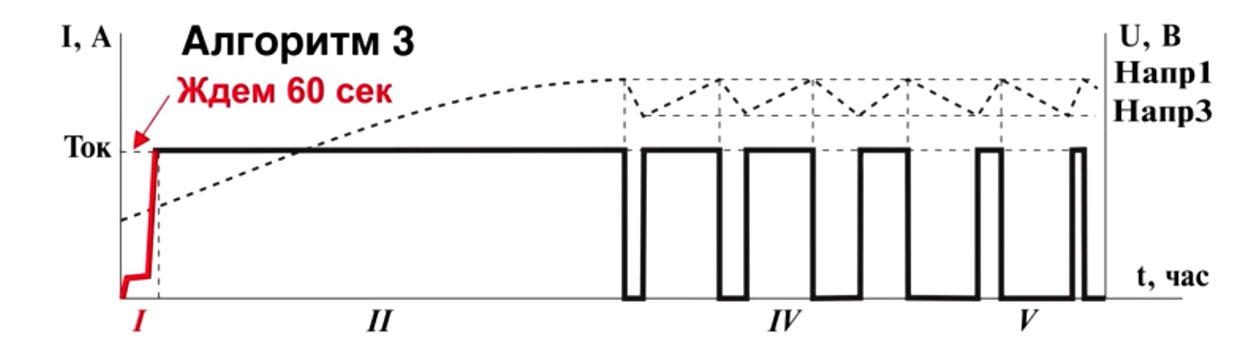

При активировании алгоритма 3 происходит временная задержка в 60 сек. прежде чем начнется процесс заряда.
Это время дается на всякий случай если вдруг обнаружится ошибочная установка параметров.

Сульфатация - это осаждение сульфатов серной кислоты на пластинах АКБ.
Чаще всего сульфатация происходит при долгом хранении АКБ, при частых и коротких поездках...
При сульфатации сильно падает плотность электролита АКБ.

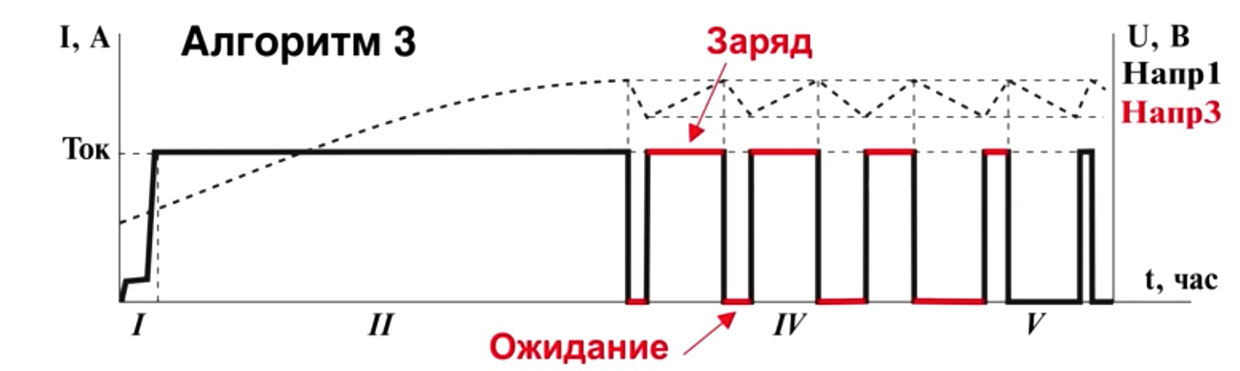

График работы ЗУ Вымпел-55 при заряде кислотных АКБ в автоматическом режиме на АЛГОРИТМЕ 3

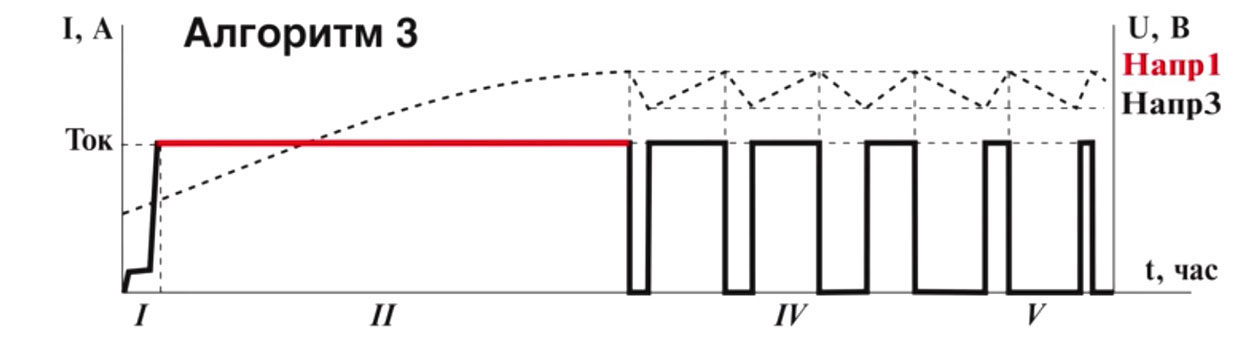

НАПР 1 - верхний порог напряжения (стабилизация напряжения или отключение тока)

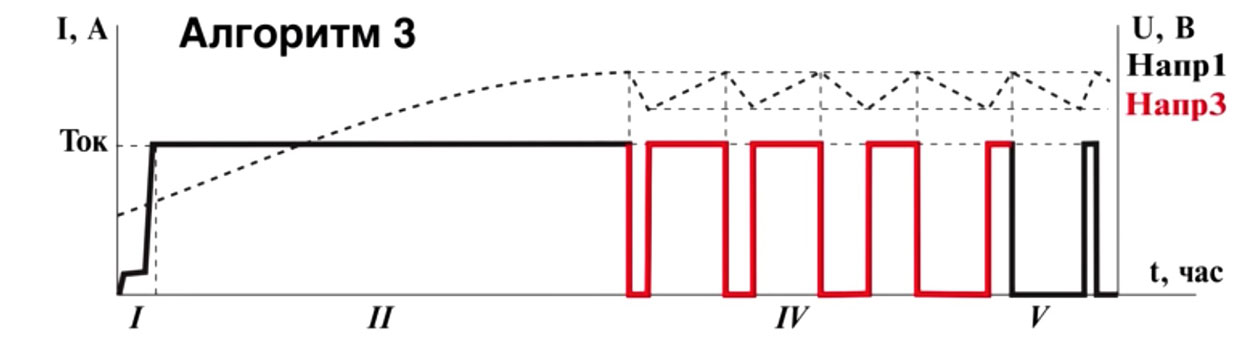

НАПР 3 - нижний порог напряжения (стабилизация буферного режима или включение тока).
Ток - значение силы тока заряда устанавливаемое в начале заряда.

I - подключение, перезапуск алгоритма заряда

II - заряд установленным током

IV - при достижении НАПР 1 ток выключается и происходит разряд АКБ до уровня НАПР 3.
Когда напряжение на АКБ снизится до НАПР 3 ток включается и снова происходит заряд АКБ до уровня НАПР 1, далее процесс повторяется.

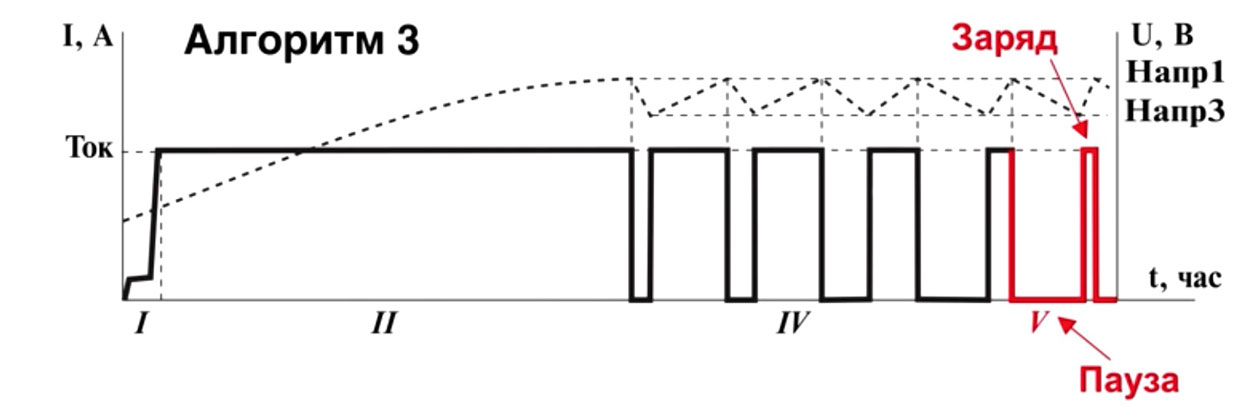

V - заряд окончен, паузы между импульсами тока много больше времени протекания тока.

Алгоритм 3 очень хорошо использовать в случаях:
- после алгоритма 1 для поднятия емкости АКБ до его максимума, если это не удалось в полной мере осуществить на алгоритме 1
- после долгого хранения АКБ
- при малой плотности электролита - для десульфатации

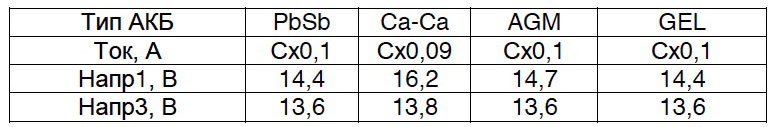

Рекомендуемые параметры для режима "добивки":

НАПРЯЖЕНИЕ 3 устанавливается на 1 - 1,5 вольта ниже чем НАПРЯЖЕНИЕ 1

В данном режиме, к сожалению, достаточно трудно понять окончание процесса зарядки.
Надо следить за периодами заряда и разряда - данный алгоритм работы считается оконченным в случае, когда период заряда/разряда не меняется в течении порядка 2-х часов.

Суть данного алгоритма заключается в том, что при установленном токе производится заряд АКБ до напряжения установленного в параметре НАПРЯЖЕНИЕ 1, затем ток заряда прекращается и происходит естественный разряд АКБ до напряжения установленного в параметре НАПРЯЖЕНИЕ 2.
Как только напряжение упало до этого уровня снова включается заряд и заново происходит заряд АКБ до уровня НАПРЯЖЕНИЕ 1.
Этот цикл продолжается многократно.

По мере заряда АКБ интервал разряда будет по времени постепенно увеличиваться, а интервал заряда - уменьшаться.

Разряд АКБ в данном алгоритме производится:
- либо в пассивном варианте - "как есть",
- либо в активном - при помощи внешней нагрузки.

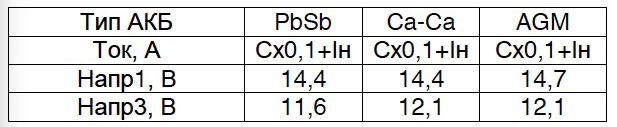

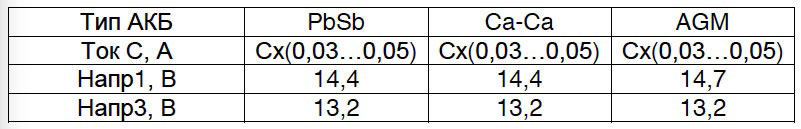

Рекомендованные параметры для режима десульфатации с активной нагрузкой в контрольно тренировочном цикле (КТЦ) Iн=0,05С

Iн измеряется и подбирается при подключении нагрузки, например лампы дальнего света 12В мощностью 55 ватт, непосредственно к крокодилам ЗУ.
Этим организуется активный цикл "заряд-разряд".
При установленном НАПР 1 зарядное устройство покажет ток нагрузки, который нужно компенсировать выставляя ток заряда АКБ.

В случае подключения лампы параллельно АКБ при зарядке во время паузы (отсутствия тока заряда) АКБ будет разряжаться этой лампой.

Лампочка дневного света 55Вт на 12В на напряжении 13,75 вольт дает нагрузку в 4А.
Соответственно при напряжении 16в нагрузка этой лампой будет равна 3,4А

При использовании лампы в качестве нагрузки необходимо при зарядке учитывать ток потребляемый лампой.
Узнать потребляемый лампой ток можно подключив лампочку непосредственно к крокодилам зарядного устройства.
При выставленном НАПРЯЖЕНИЕ 1 зарядное устройство покажет потребляемый лампой ток.
Этот ток надо компенсировать при выставлении тока заряда АКБ.
Т.е. если при обычном подключении АКБ емкостью 60Ач на Вымпел-55 устанавливается ток 0,1 х С, где С - емкость АКБ и он будет равен 6А, то в случае подключения дополнительно к АКБ лампы потребляющей ток 3А - ток заряда АКБ необходимо будет установить равным 6 + 3 = 9А.

Iн (ток нагрузки) = 0,05 х С, где С - емкость АКБ.
При емкости АКБ в 60Ач - ток нагрузки лампы должен быть 3А, а
При емкости АКБ в 70Ач - ток нагрузки лампы должен быть 3,5А

НАПРЯЖЕНИЕ 3 подбирается таким образом, чтобы циклы заряда были в районе 5-10 сек.
Ток заряда должен быть таким, чтобы отсутствовало сильное газовыделение.
Данная процедура достаточно длительная - от 2-х до 3-х суток.

В случае, если необходимо выравнять параметры банок аккумулятора (отстающих или опережающих), то можно руководствоваться следующими рекомендациями:

НАПРЯЖЕНИЕ 3 подбирается таким образом, чтобы циклы заряда были в районе 5... 10 сек, а Ток такой, при котором газовыделение минимально.
В этом случае отстающие банки равномерно зарядятся без кипячения опережающих.
Длительность этой процедуры 48...72 ч.
