Вымпел-55 - алгоритмы работы: Алгоритм 2

10/02/2019 15:19

Общее замечание ПО ВСЕМ АЛГОРИТМАМ
На индикаторе зарядного устройства (если активирована строка дополнительной информации) по прошествии некоторого времени появляется надпись "ЗАРЯД ОКОНЧЕН" - это не является признаком заряженной батареи!!!

Алгоритм 2 - это классический алгоритм заряда CС/CV для последующего хранения на полке.
Включает в себя период поглощения заряда и поддержания напряжения "консервации" оптимального для хранения АКБ.
Данный режим подходит для всех свинцово-кислотных аккумуляторов находящихся в среднем или хорошем состоянии, а также если нет времени и желания разбираться в тонкостях.
Результат выполнения работы данного алгоритма — 80...90% заряда АКБ за 10...24 часов.

Алгоритм заряда СС/СV
Данный алгоритм означает, что сначала заряд АКБ производится номинальным током, а затем ток последовательно убывает.

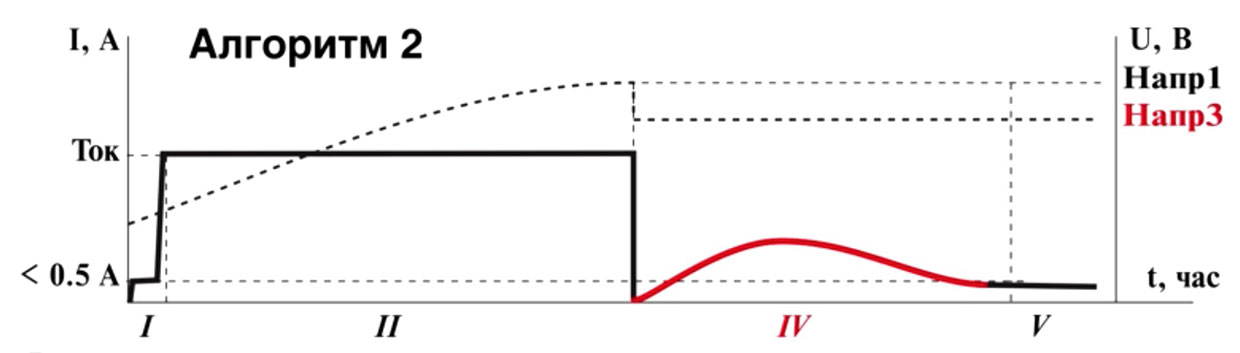

График работы ЗУ Вымпел-55 при заряде кислотных АКБ в автоматическом режиме на АЛГОРИТМЕ 2

НАПР 1 - верхний порог напряжения на котором производится заряд АКБ (стабилизация напряжения или отключение тока).
НАПР 3 - нижний порог напряжения (стабилизация буферного режима или включение тока).
Ток - значение силы тока заряда устанавливаемое в начале заряда.

I - подключение, перезапуск алгоритма заряда
II - заряд установленным током
IV - при достижении НАПР 1 зарядное устройство автоматически уменьшит напряжение стабилизации до НАПР 3.
Далее происходит стабилизация заданного напряжения (ток автоматически уменьшается)
V - заряд окончен при уменьшении тока до 0,5 - 1А

Внимание!!!
При активировании алгоритма 2 происходит временная задержка в 60 сек. прежде чем начнется процесс заряда.
Это время дается на всякий случай если вдруг обнаружится ошибочная установка параметров.

Данный алгоритм предназначен для зарядки аккумулятора для последующего его долгого хранения или в системах бесперебойного питания в случае постоянного подключения АКБ к зарядному устройству Вымпел-55 (охранные системы, видеонаблюдение и т.п.)
В этом алгоритме присутствует два пункта установки напряжения:
- Напряжение 1 (например 14,8в),
- Напряжение 3 (например 13,6в) и
- один пункт для установки силы тока

Сначала происходит заряд АКБ установленным током до значения установленного в параметре НАПРЯЖЕНИЕ 1.

НАПРЯЖЕНИЕ 3 устанавливается обычно на 1 - 1,5 вольта ниже чем НАПРЯЖЕНИЕ 1 и является напряжением "Хранения" или же напряжением "постоянного заряда".
Этим напряжением заряд АКБ поддерживается где то на уровне 70-75% от номинальной емкости.

Заряд АКБ является оконченным когда сила тока на индикаторе Вымпел-55 снизится до значения 0.5 - 1 А

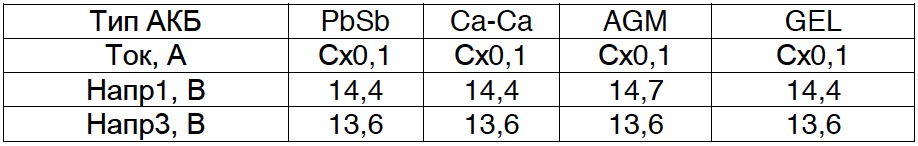

Рекомендуемые параметры:
С - коэффициент от емкости АКБ
